Si te fijas en la imagen del primer post de este hilo (Esquema regulador de luz 5.jpg) veras que en el diseño del PCB, la pata 5 no vá conectada a ningún sitio, la 6, 7 y 8 estan unidas a la alimentación.

Con un circuito variador se puede hacer un día-noche (1), las bombillas son las blancas y son las mismas no hay que conmutar nada.

Si se quiere añadir un amanecer-atardecer, para que se funda la iluminación entre el día y la noche y que el resultado sea más realista:

Se debe tener 2 grupos de iluminación (bombillas de distinto color), por ejemplo elegimos amarillas para el amanecer (esta es una fase que se debe iniciar antes del día), cuando estan encendidas deberan de apagarse cruzando con la fase del día del otro variador (1), finalizado el ciclo del amanecer y estas bombillas apagadas, hay un rele que conmuta otro grupo de bombillas rojas, el ciclo se repite cuando el variador (1) termina la fase de noche.

El rele necesario es de pequeña potencia y el clic es inapreciable, en el Belén hay musica, ruido del agua.

Para sincronizar las fases tengo unos circuitos comparadores, estos estan conectados en los terminales de C4, ajustados para que dependiendo de la tensión sincronize con las distintas fases.

Resumiendo, se trata de colocar 2 grupos de bombillas, al final tendremos 2 cables por grupo, se utiliza un rele doble conmutado, los contactos centrales iran al variador donde esté la carga, los contactos NC Y NA iran a cada grupo de bombillas, de esta manera nos ahorramos un circuito, te aconsejo realizar primero un variador y ver las posibilidades del circuito, tengamos en cuenta que hoy en día hay muchos circuitos controlados con pic, todo son ventajas ya que la programación se hace mediante PC y es más sencillo.

Gracias por tus consejos e indicaciones. Me pongo manos a la obra y ya te cuento. Un saludo.

Hola de nuevo Paco. ¿Crees posible incluir un optoacoplador a la salida del comparador, para aislar el negativo de alimentacion de una de las fases de 220 v?. Y otra cuestión, ¿podrias comentar por que no es posible simplificar el circuito ni tan siquiera el transformador de alimentacion?. Gracias de nuevo, un saludo.

Modificado por amador 14/9/2010 00:26

Si seria posible reemplazar el transistor por un optoacoplador:

-Es más caro un optoacoplador que un BD 137.

-Hay que modificar el diseño del circuito, se necesita la referencia de negativo y este esta en el catodo del triac y en el negativo de la alimentación.

-No es posible utilizar 1 transformador para varios aparatos, (yo por lo menos no lo he probado) una referencia que es necesaria son los pasos por 0 de los 50 Hz de la red (aqui son 100 Hz pues se rectifica la onda completa, despues Tr1 actua como interruptor de carga), para hacer conducir el triac, independientemente de los transistores que se encargan de cargar y descargar C4, elemento importante pues dependiendo de la tensión en sus extremos el comparador retrasa el ciclo de disparo con lo que se consigue regular la iluminación, aunque esten colocados a la misma fase de red cada circuito necesita estar aislado para evitar cruces entre ellos.

Hay que tener en cuenta que es un circuito sencillo relativamente barato y facil de realizar, pero no intentes comparar a los actuales aunque el principio es el mismo no tiene nada que ver.

Paco, gracias por tus consejos e indicaciones. He montado el circuito tal cual el esquema original que aportaste sin añadir ninguna modificacion. En lo referente a la regulacion del maximo encendido de la lampara, sin problemas, la regulacion la realiza perfectamente. En cuanto a la regulacion del mínimo encendido de la lampara, comentarte que no consigo que la lampara se apague totalmente, siempre queda alimentada (unos 130 v.). En uno de tus comentarios anteriores, indicas que la tension de C4, varia entre 0 y 8 v., pues bien, la variacion que realiza mi circuito va desde 0 a 12 v., ¿alguna idea?. He revisado el PCB, soldaduras, componentes y no veo nada anormal.

Hola Amador, si dices que hay variación en C4 de 0-12 Voltios, te aconsejo revises el conexionado de IC1 y el Fet, tambien los componentes perifericos sobre todo el valor de las resistencias, si todo eso es correcto cambia el triac.

Gracias por tu respuesta Paco, ya te cuento como va el tema.

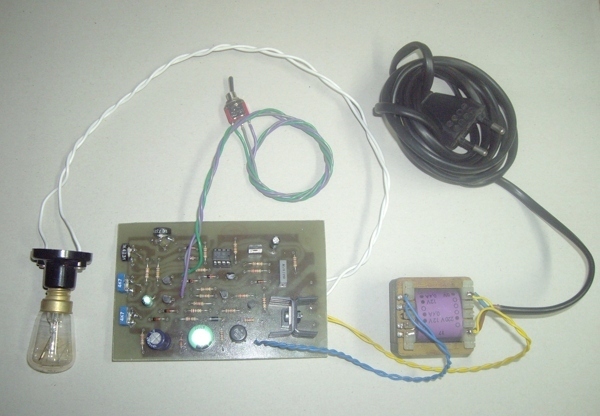

Hola Paco. Finalmente ¡¡ha funcionado!!. Despues de volver a repasar la circuiteria, el fallo estaba en el triac. Al sustituir el triac por otro, ha funcionado correctamente. Con todo, la regulacion del máximo encendido no está del todo correcta. He modificado el valor de R22 (1K) colocando una resistencia de 470 ohmios, con lo cual puedo regular el encendido de la lámpara entre los valores de 220 v. máximo y los 100 v. mínimo. Te sigo informando ya que la idea es montar otro circuito más para realizar los 4 tiempos (amanecer-dia-noche-atardecer). Un saludo.

Modificado por amador 23/9/2010 19:22

hola seria posible colocar unas fotos del circuito lo estoy montando y tengo dudas sobre las resistencias r5-r6-r8 ya que no se ve bien sus numeros igual que los trasistores y el ic el trasistot trc1 no lo encuentro en encansulado metalico pero imagino que los actuales son igual me gustaria saber el numero de la revista entre en la pagina de la revista y no lo encontre en la fotos de esquematico no entiendo cual es el emisor no se ve bien aunque se presume su poralizacion no quiero llevarme sorpresas y desilucionarme al probarlo para tenporizar utilizare un pequeño plc que encontre en un  cacharero funciona ok ¿alguien me puede ayudar? lo agradeseria  si es asi y funciona hare 3 mas para realizar las 4 fases de antemano grasias



Valores de las R5-10K ohmios, R6-220 ohmios, R8-100K ohmios,Tr1,2,4- NPN-BC208 ó BC337, Tr3 PNP-BC205 ó BC557, Tr5 NPN-BD137 Fet1- BF244, IC1 LM311 el encapsulado dá igual.

Nueva electrónica nª 3 Agosto de 1983

Te aconsejo realizar primero el circuito impreso, si localizo la revista escaneo el articulo de nuevo.





Ivan, el funcionamiento de este circuito está garantizado. Saludos.

el principiante te contesto aqui.

Si quieres obtener tiempos más cortos de 20 segundos, en la secuencia apagado ó encendido:

Cambiar R6 y R19 de 220 ohmios a 15 ohmios 1/4 watio ó cambiar C4 de 22 uF a 3,3 uF 25V.

De todas formas menos de 20 segundos, considero poco tiempo para apreciar el efecto.

hola amigos como vereis en mi nick soy electricista torpon me podian poner exactamente cuales con los esquema que tengo q utilizar para poder realizar lo d dia y noche muchas gracias y soy un foro muy bueno gracias por todo

Con el esquema del variador de luminosidad de la primera pagina de este post, ya tienes el efecto día-noche. Si lo quieres automatizar para que tenga ciclos continuos necesitas un temporizador ciclico, lo tienes a continuación del mismo hilo.

hola y muchisimas gracias por todo aver q saco de aki jejej gracias

Hola:
Esto me podria servir para lo siguiente?
Deseo un dispositivo electronico que me encienda y apague una lampara de filamento que funciona a 110 vca, y que dicho dispositivo tambien se conecte a 110 vca. La cosa es que pueda programar el encendido a una hora (6 de la mañana) y que la lampara encienda gradualmente por un lapso de 15 a 30 minutos hasta lograr el 100% de luminosidad (simular el amanecer), logrado esto que permanesca encendido junto a una lampara fluorecente por el tiempo que yo indique (por decir asi 10 horas) y al termino de esto se apague la lampara fluorecente y despues la lampara de filamento se empiece a apagar gradualmente duranto un lapso tambien de 15 a 30 minutos, y que realice esta funcion todos los dias de forma automatica sin necesidad de yo estar activando nada. por su atencion gracias, soy un biologo que poco sabe de electronica y deseo este sistema para mi criadero de aves, soy de mexico.

Pienso que es posible utilizar este circuito para lo que propones.

Necesitas un temporizador ciclico sobre 10 horas que se pueda programar a la necesidad, cambiar el valor de C4 del circuito para aumentar el tiempo de regulación, un circuito detector de tensión para controlar los tubos, estos se entiende que se encienden y apagan de golpe.
