Arco de medio punto por Emilio M.

Páginas: 1 2


Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
6/9/2013 22:05




Ubicación: Jerez de la Frontera (Cádiz)

Varios compañeros del foro me han preguntado sobre la colocación de los cantos en el arco de medio punto; así que para que lo vean con más detalles he realizado un paso a paso de cómo construyo dicho arco.

A continuación explico mediante fotografías el proceso de su construcción.

Un cordial saludo.

CONSTRUCCIÓN DE UN ARCO DE MEDIO PUNTO

El proceso de su construcción lo he dividido en siete partes:

  1. Cómo Dibujar el arco, trazar las líneas para colocar los cantos, cortar el arco y trazar las líneas en el interior del arco para colocar los cantos.
  2. Cómo preparar los cantos para darle forma.
  3. Cómo darle forma a los cantos.
  4. Cómo terminar de darle forma a los cantos.
  5. Cómo colocar los cantos en el arco de medio punto.
  6. Cómo colocar las Impostas y los Sillares en los pilares donde descansa el arco de medio punto.
  7. Arco terminado pendiente de pintar.

Materiales y utensilios que he utilizado:

  • Poliestireno extruido de 3 cm.
  • Cola blanca rápida translúcida para madera.
  • Taco de lija de grano medio.
  • Lápiz.
  • Compás.
  • Escuadra.
  • Regla milimetrada.
  • Cúter de hoja ancha y de hoja estrecha.
  • Un listón de madera totalmente recto de 15 x 15 mm. para que sirva de guía en los cortes con el cúter.
  • Cuadrado 3 x 3 cm. de madera contrachapada de 3mm de grosor, para colocar la punta del compás.

ACLARACIÓN

a).- El mismo dibujo que se ve en la cara fotografiada, lo he realizado en la cara opuesta, para que cuando se realicen los cortes y se coloquen los cantos…, coincidan en las dos caras.

b).- Ésta es la técnica que utilizo para la construcción de un arco de medio punto en general.

El arco cambiaría (más deteriorado, en ruina, construido con ladrillos, más ancho, más alto, con más profundidad…) según la escena y el lugar donde se vaya a colocar.

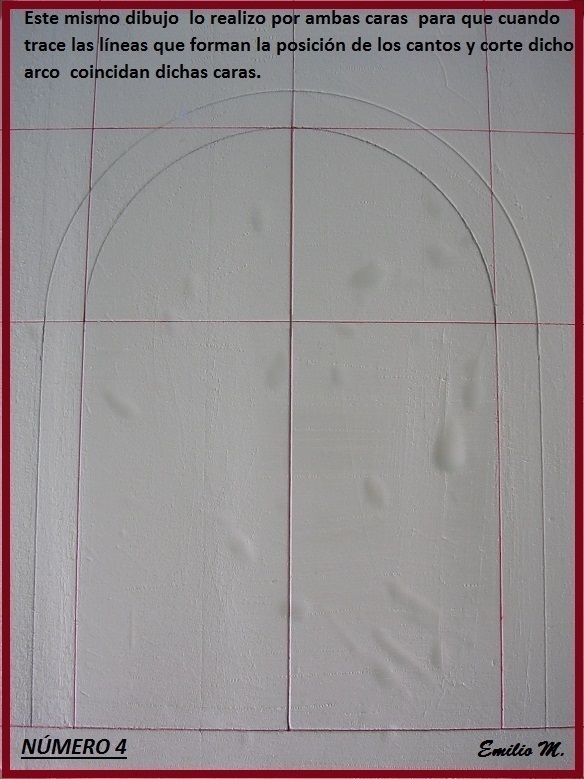

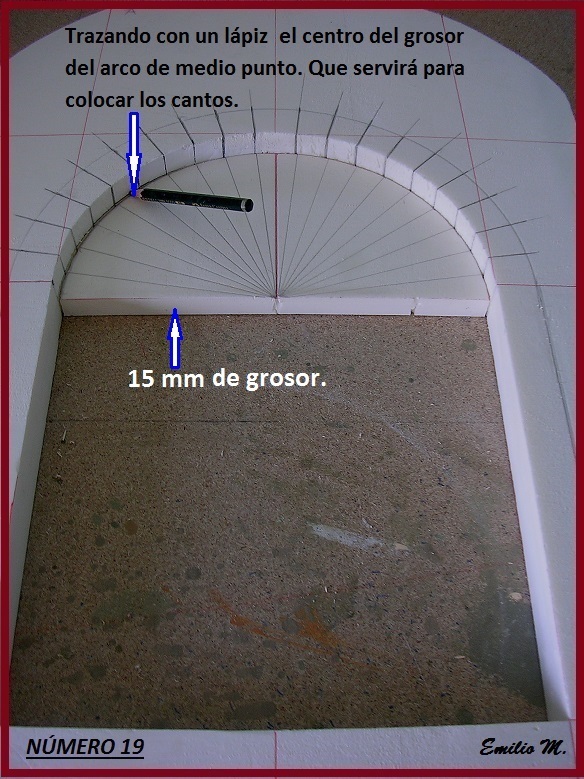

PRIMER TEMA

Cómo Dibujar el arco, trazar las líneas para colocar los cantos, cortar el arco y trazar las líneas en el interior del arco para colocar los cantos.



Modificado por Emilio M. 9/9/2013 16:54

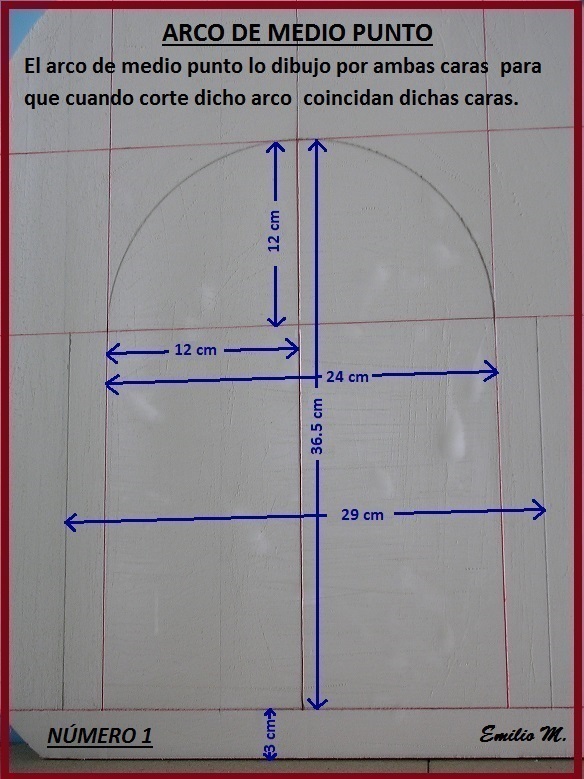

(1.JPG)

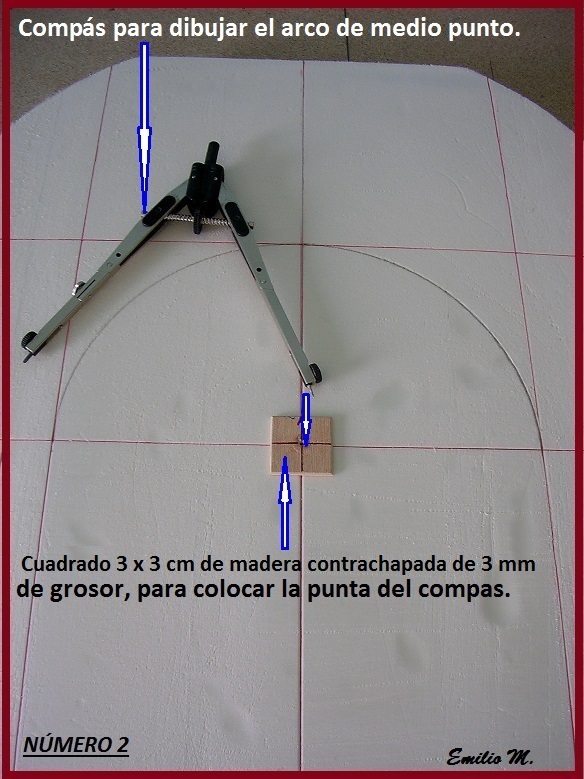

(2.JPG)

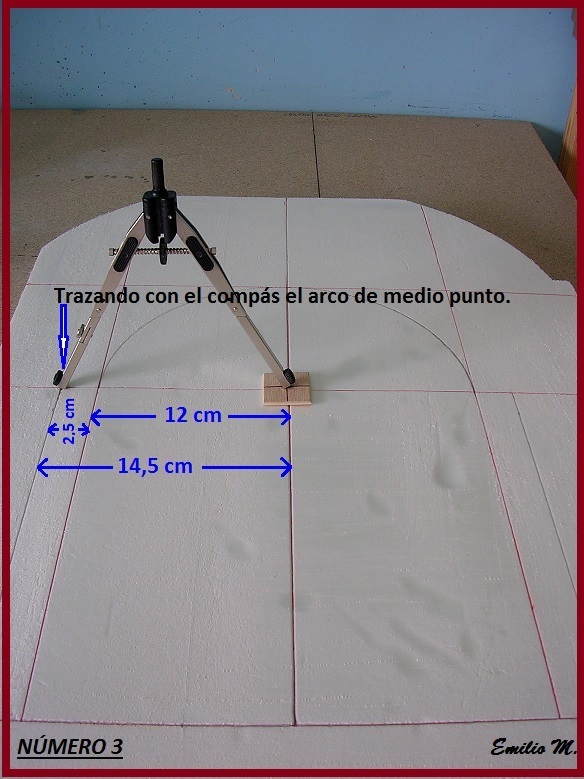

(3.JPG)



(4.JPG)



(5.JPG)



(6.JPG)

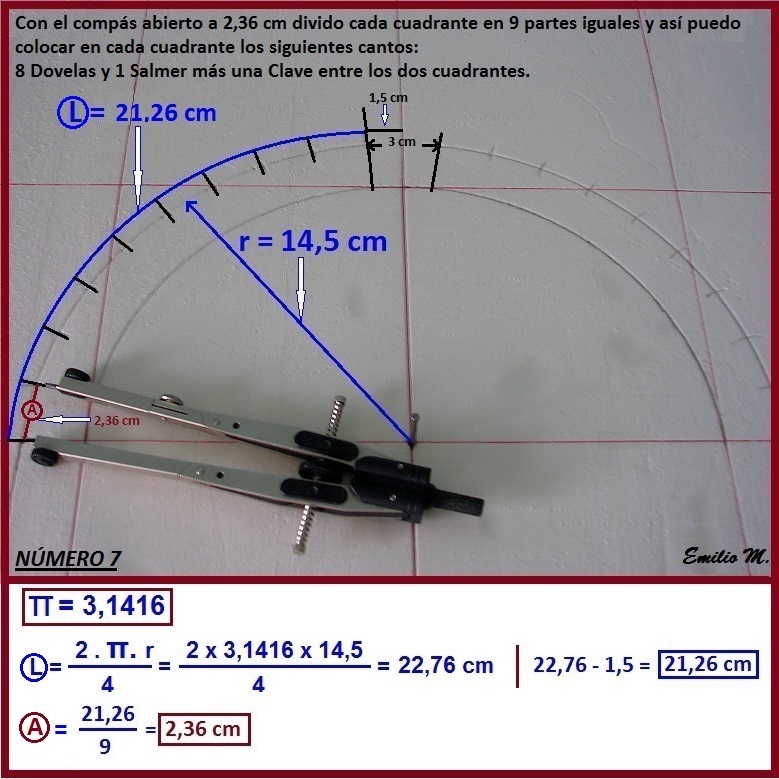

(7.JPG)

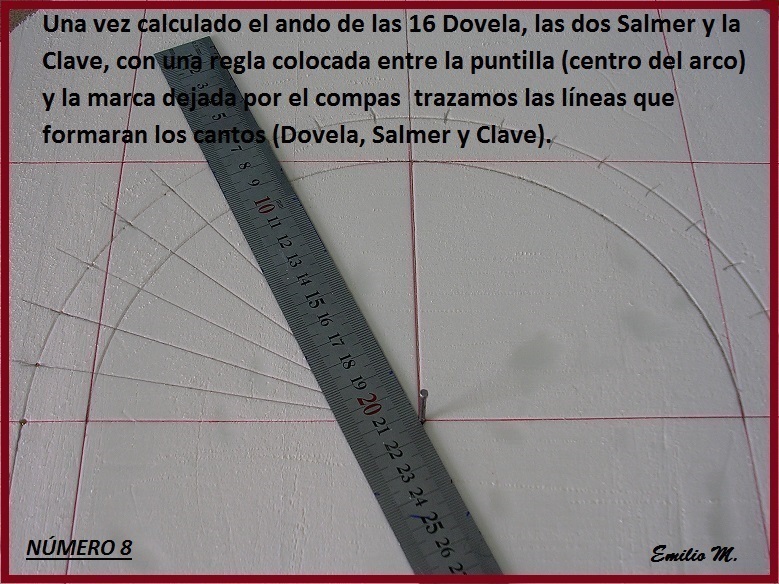

(8.JPG)

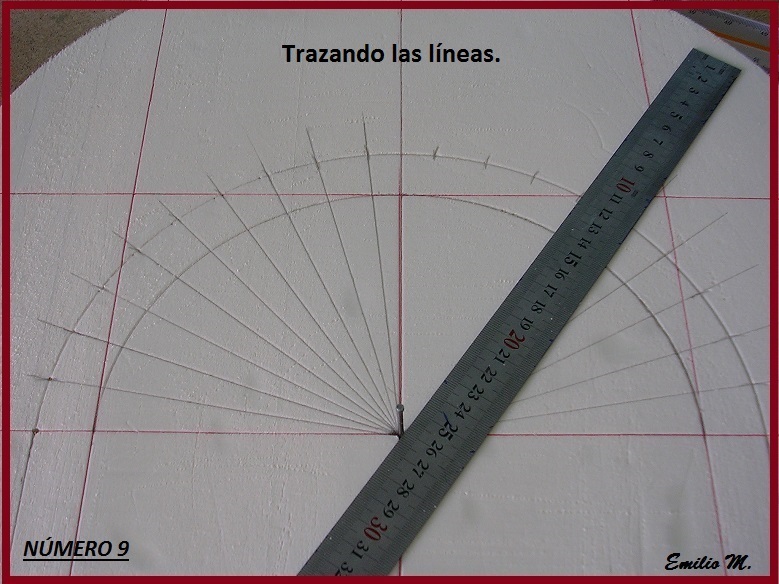

(9.JPG)

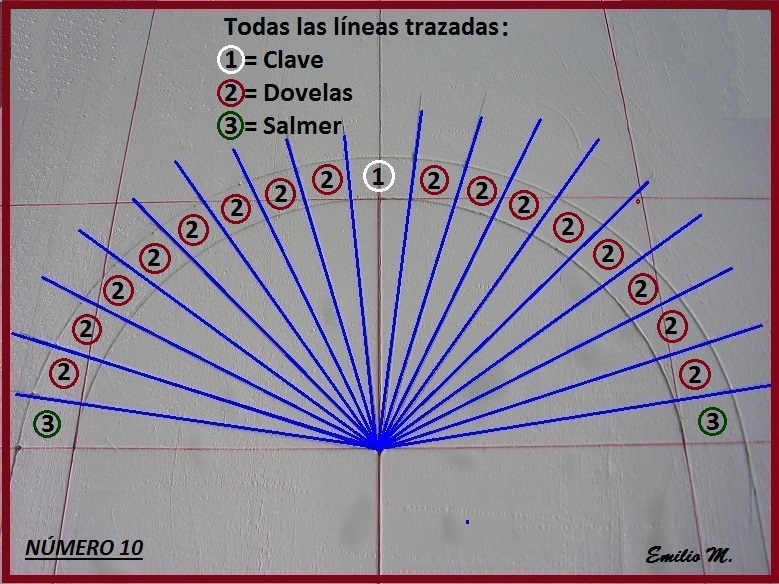

(10.JPG)

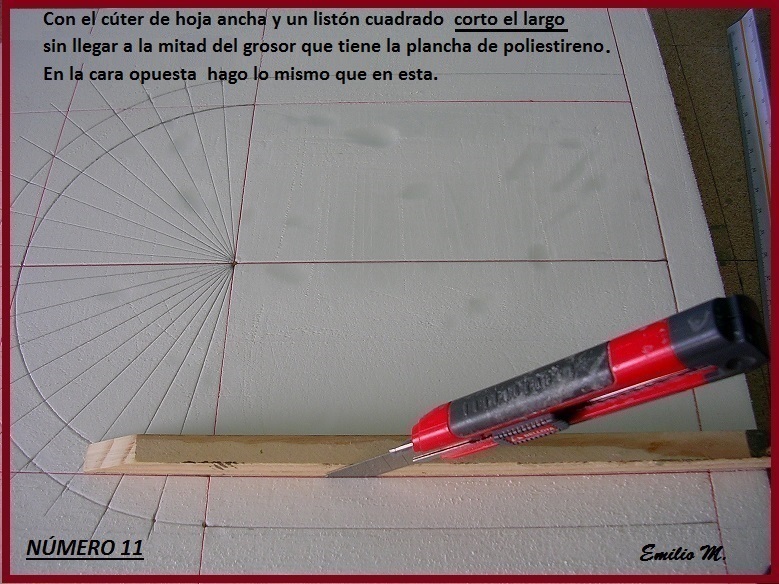

(11.JPG)

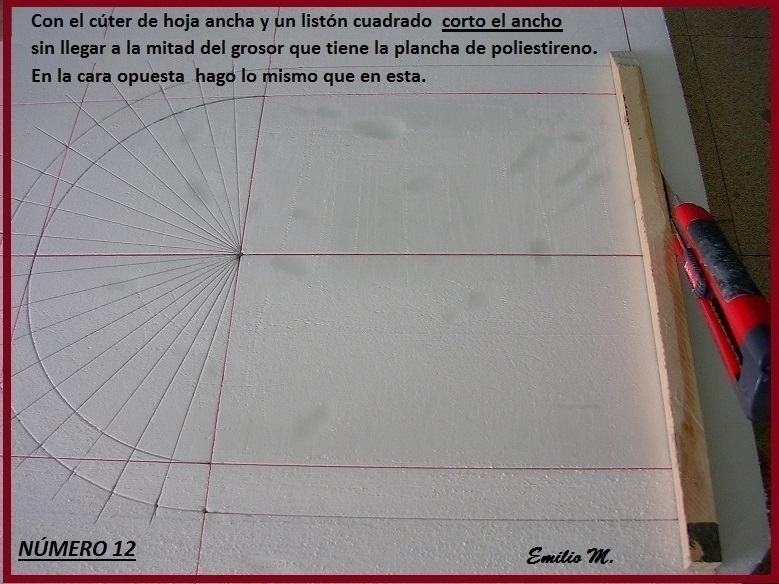

(12.JPG)

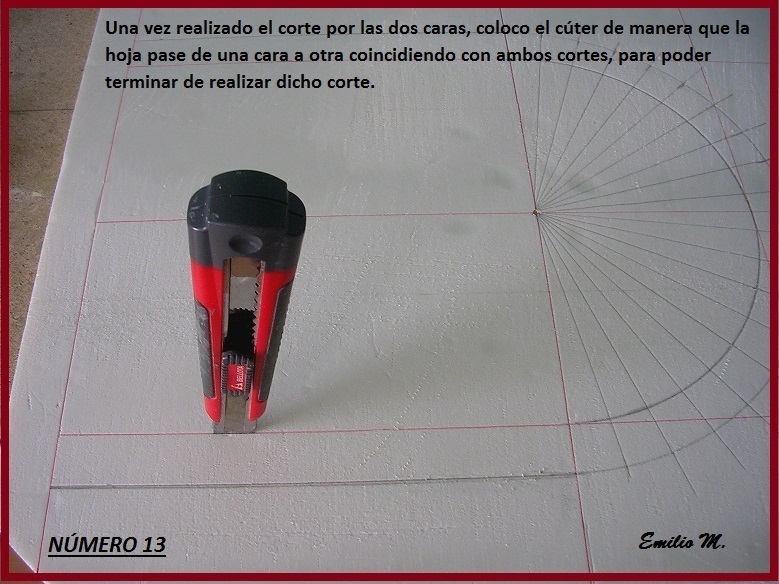

(13.JPG)

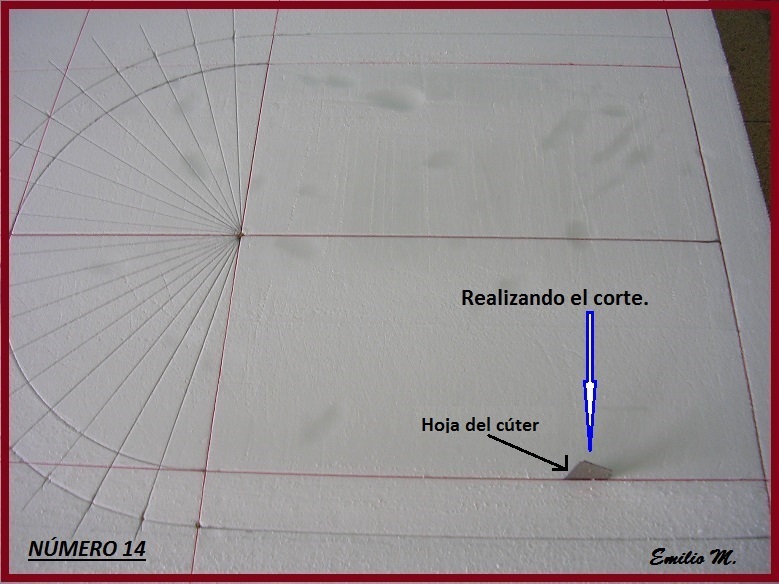

(14.JPG)

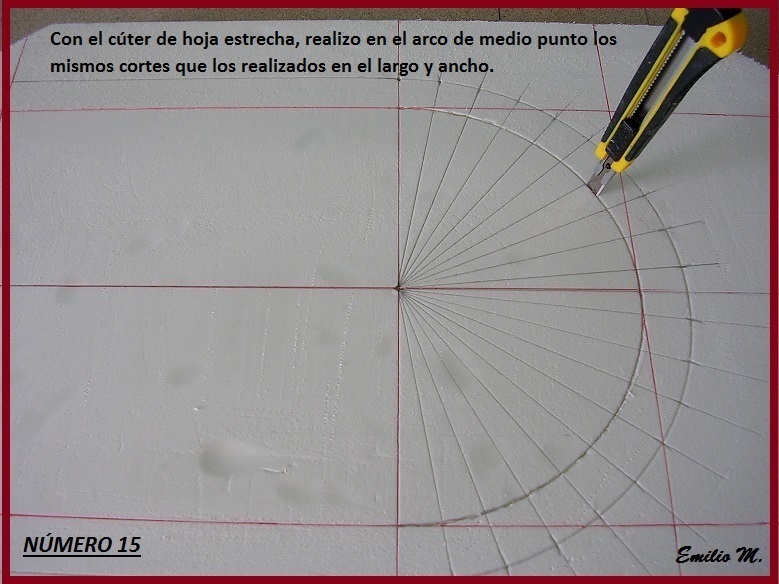

(15.JPG)

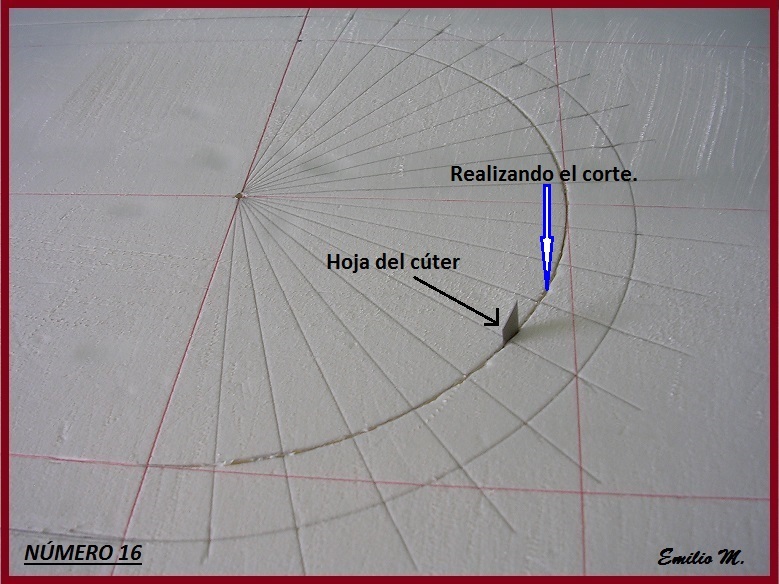

(16.JPG)

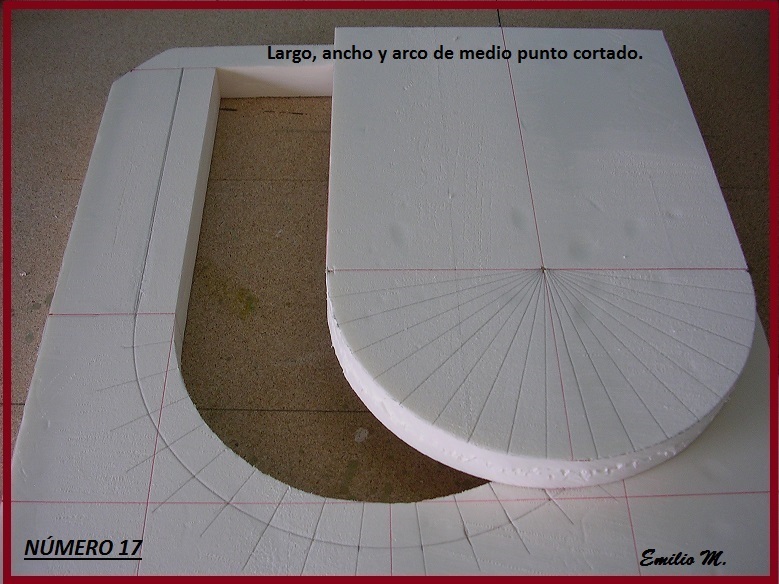

(17.JPG)

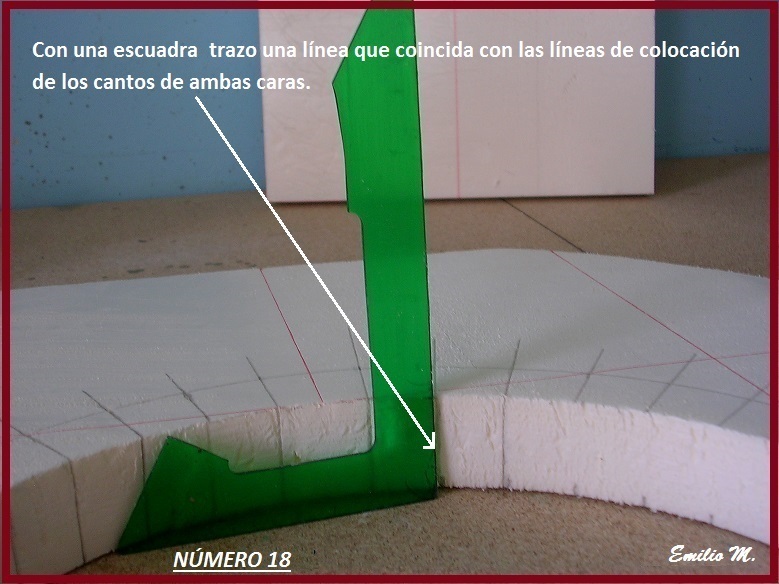

(18.JPG)



(19.JPG)

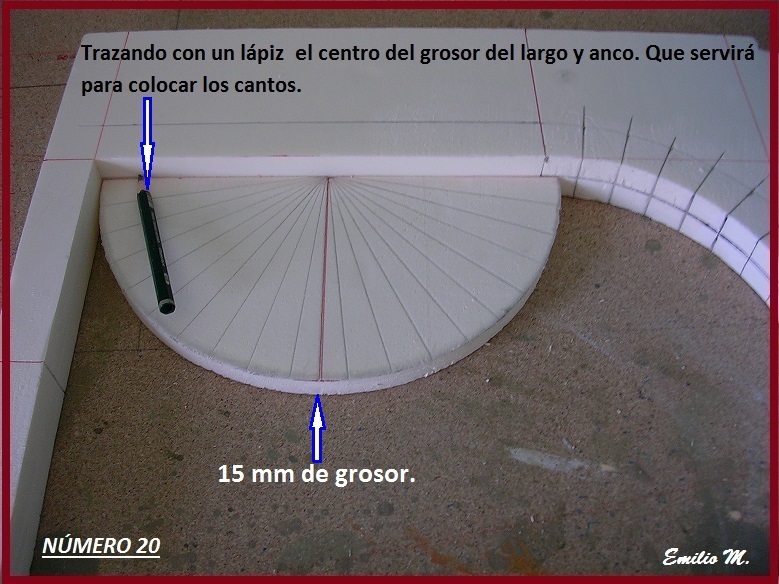

(20.JPG)

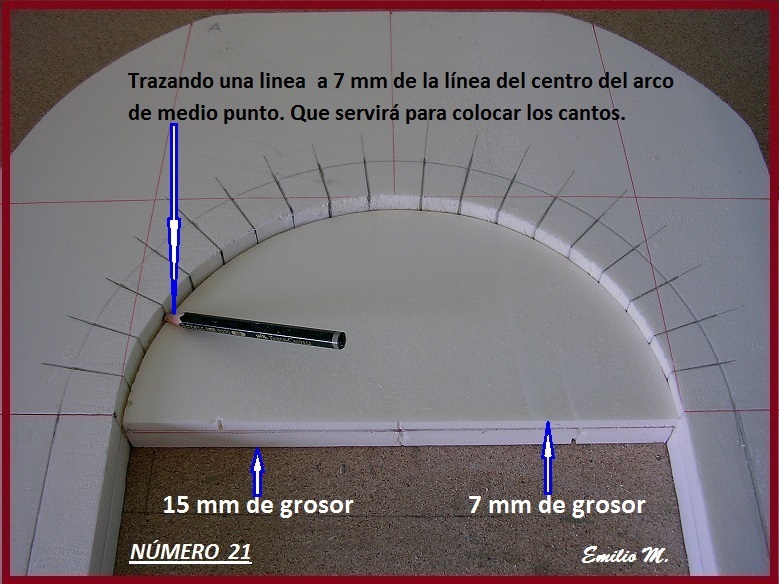

(21.JPG)

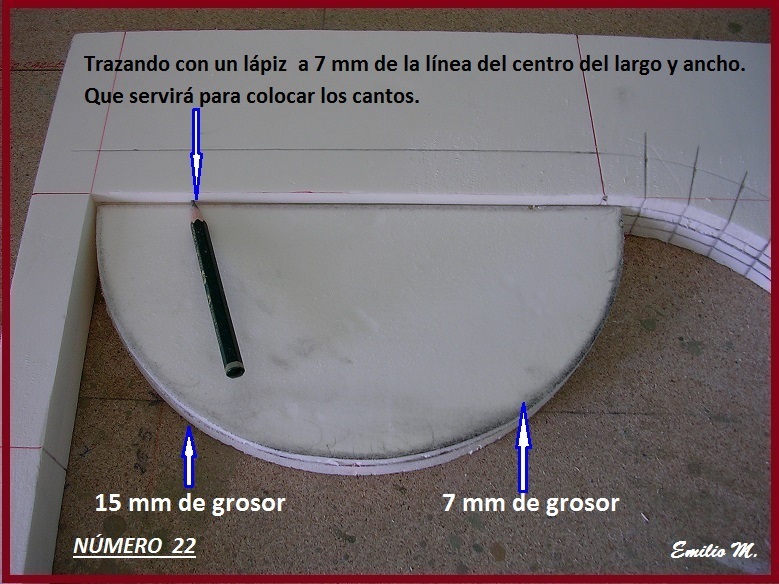

(22.JPG)

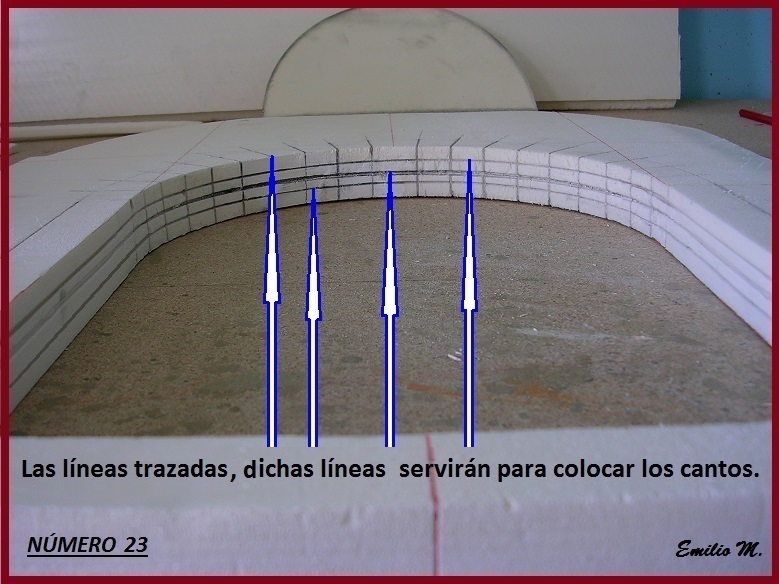

(23.JPG)



Adjuntos
----------------
Adjuntos 1.JPG (160KB - 822 descargas)
Adjuntos 2.JPG (178KB - 513 descargas)
Adjuntos 3.JPG (176KB - 480 descargas)
Adjuntos 4.JPG (165KB - 502 descargas)
Adjuntos 5.JPG (159KB - 569 descargas)
Adjuntos 6.JPG (136KB - 503 descargas)
Adjuntos 7.JPG (200KB - 529 descargas)
Adjuntos 8.JPG (201KB - 545 descargas)
Adjuntos 9.JPG (163KB - 470 descargas)
Adjuntos 10.JPG (221KB - 471 descargas)
Adjuntos 11.JPG (193KB - 467 descargas)
Adjuntos 12.JPG (181KB - 461 descargas)
Adjuntos 13.JPG (183KB - 465 descargas)
Adjuntos 14.JPG (148KB - 471 descargas)
Adjuntos 15.JPG (164KB - 485 descargas)
Adjuntos 16.JPG (159KB - 472 descargas)
Adjuntos 17.JPG (164KB - 481 descargas)
Adjuntos 18.JPG (143KB - 502 descargas)
Adjuntos 19.JPG (207KB - 508 descargas)
Adjuntos 20.JPG (181KB - 511 descargas)
Adjuntos 21.JPG (169KB - 531 descargas)
Adjuntos 22.JPG (177KB - 477 descargas)
Adjuntos 23.JPG (155KB - 526 descargas)
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
7/9/2013 16:42




Ubicación: Jerez de la Frontera (Cádiz)

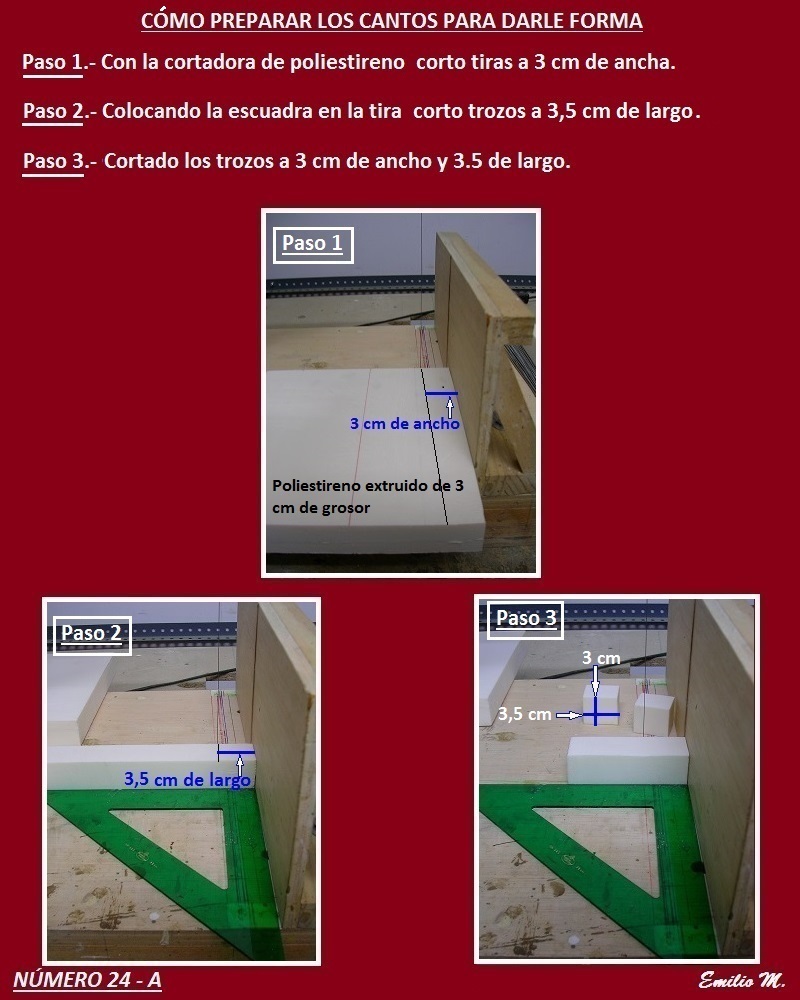

 SEGUNDO TEMA

Cómo preparar los cantos para darle forma



Modificado por Emilio M. 9/9/2013 16:57




(24 - A.jpg)



Adjuntos
----------------
Adjuntos 24 - A.jpg (174KB - 446 descargas)
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
7/9/2013 17:00




Ubicación: Jerez de la Frontera (Cádiz)

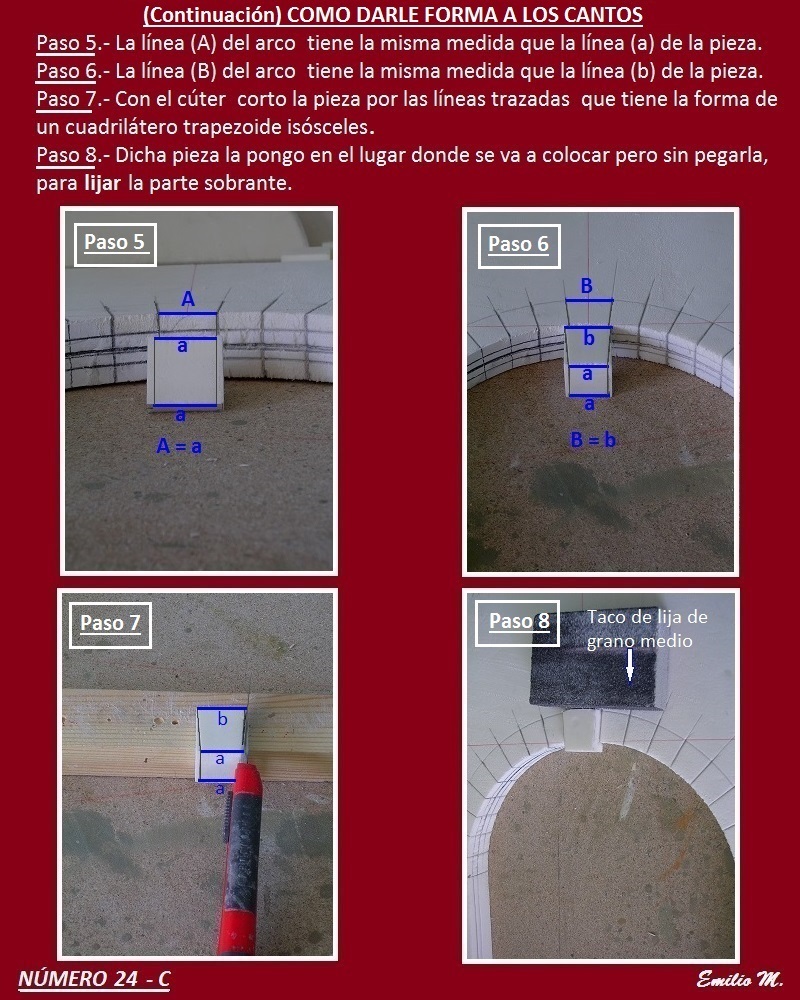

TERCER TEMA

Cómo darle forma a los cantos.



Modificado por Emilio M. 9/9/2013 16:58

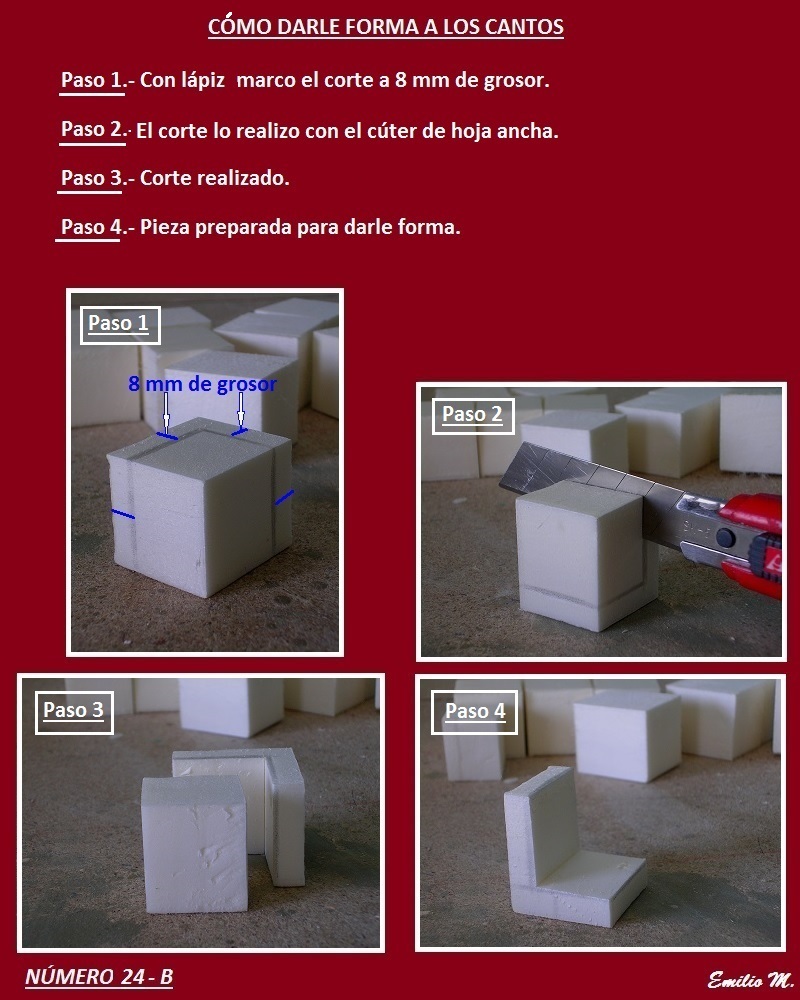

(24 - B.jpg)



(24 - C.jpg)



Adjuntos
----------------
Adjuntos 24 - B.jpg (201KB - 453 descargas)
Adjuntos 24 - C.jpg (286KB - 440 descargas)
Parte superior de la página Parte inferior de la página
alfredus

Posts: 10
Ubicación: Colmenar Viejo
alfredus
8/9/2013 12:44


Pastorcillo

Posts: 10

Ubicación: Colmenar Viejo
Perdona que te haga esta pregunta Emilio. Pero por mucho que divido y multiplico no logro sacar los 3 cm. que mide la Clave. Aprovecho para darte mis mas sinceras felicitaciones por todos tus buenos trabajos y por hacer que todo sea mas facil. Un saludo y muchas gracias.
A Emilio M. y jomilasole les gusta esto.
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
8/9/2013 23:09




Ubicación: Jerez de la Frontera (Cádiz)

alfredus - 8/9/2013 12:44 Perdona que te haga esta pregunta Emilio. Pero por mucho que divido y multiplico no logro sacar los 3 cm. que mide la Clave. Aprovecho para darte mis mas sinceras felicitaciones por todos tus buenos trabajos y por hacer que todo sea mas facil. Un saludo y muchas gracias.

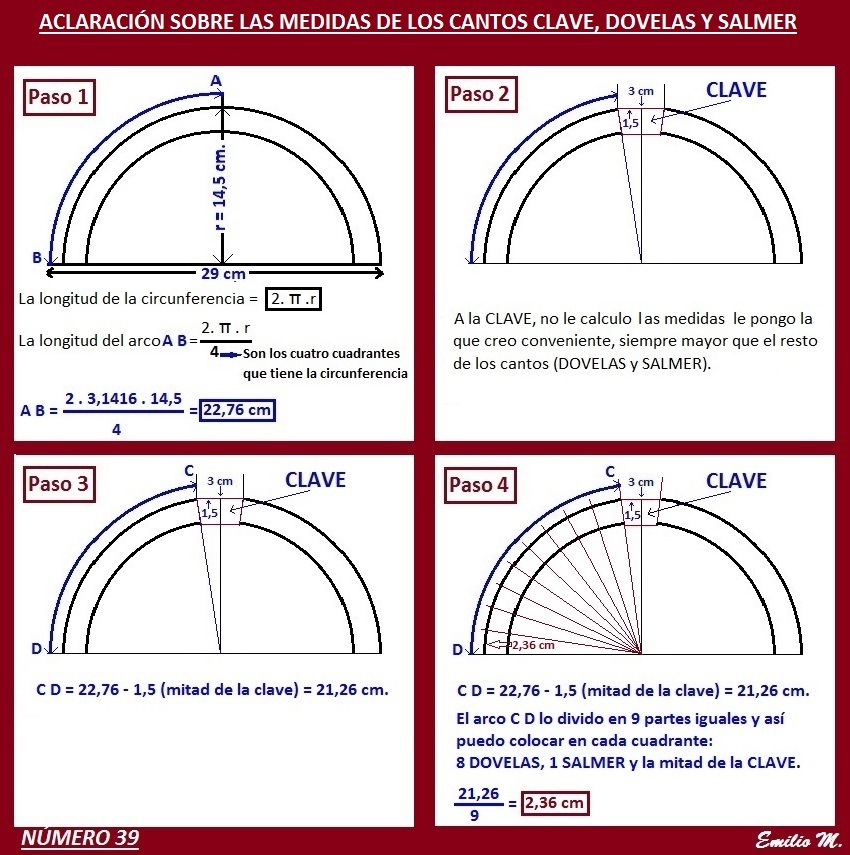

Alfredo, para que se vea más claro, adjunto unos dibujos donde lo explico más detalladamente.

Un cordial saludo.





(39.jpg)



Adjuntos
----------------
Adjuntos 39.jpg (220KB - 509 descargas)
Parte superior de la página Parte inferior de la página
Carlos Rodriguez

Posts: 54
Ubicación: Valencia
Carlos Rodriguez
8/9/2013 23:46


Pastorcillo

Posts: 54

Ubicación: Valencia
Lo veo demasiado laborioso, yo prefiero hacerlo a tun-tun jajajaja esta muy bien, eres muy perfeccionista y detallista, ánimo que ya va teniendo forma
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
9/9/2013 00:21




Ubicación: Jerez de la Frontera (Cádiz)

Carlos Rodriguez - 8/9/2013 23:46 Lo veo demasiado laborioso, yo prefiero hacerlo a tun-tun jajajaja esta muy bien, eres muy perfeccionista y detallista, ánimo que ya va teniendo forma :)

Carlos, al principio en el apartado ACLARACIÓN, indico lo siguiente:

b).- Ésta es la técnica que utilizo para la construcción de un arco de medio punto en general.

El arco cambiaría (más deteriorado, en ruina, construido con ladrillos, más ancho, más alto, con más profundidad…) según la escena y el lugar donde se vaya a colocar.

Un cordial saludo.

Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
9/9/2013 16:59




Ubicación: Jerez de la Frontera (Cádiz)

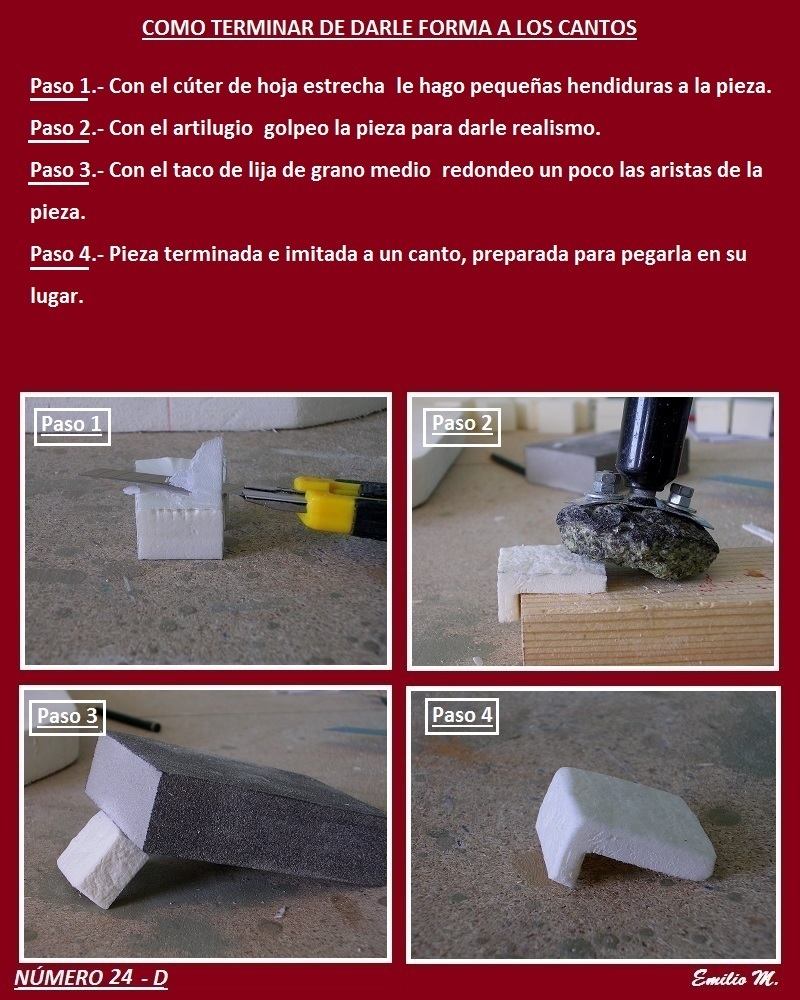

CUARTO TEMA

Cómo terminar de darle forma a los cantos





(24 - D.jpg)



Adjuntos
----------------
Adjuntos 24 - D.jpg (259KB - 442 descargas)
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
9/9/2013 17:17




Ubicación: Jerez de la Frontera (Cádiz)

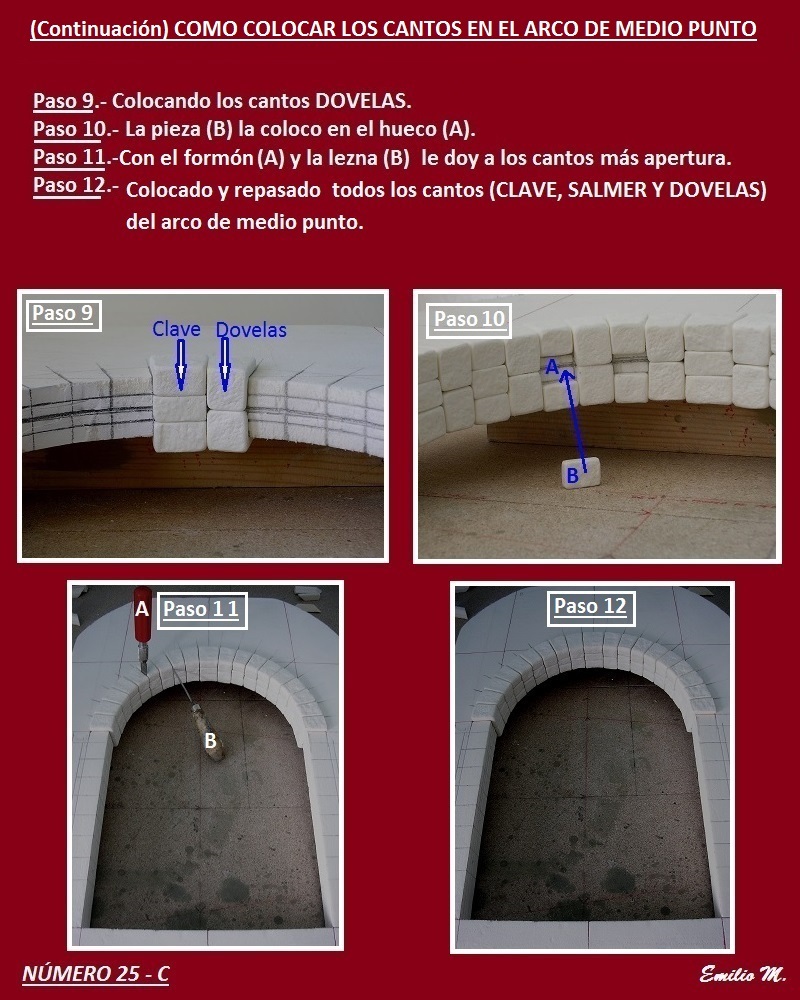

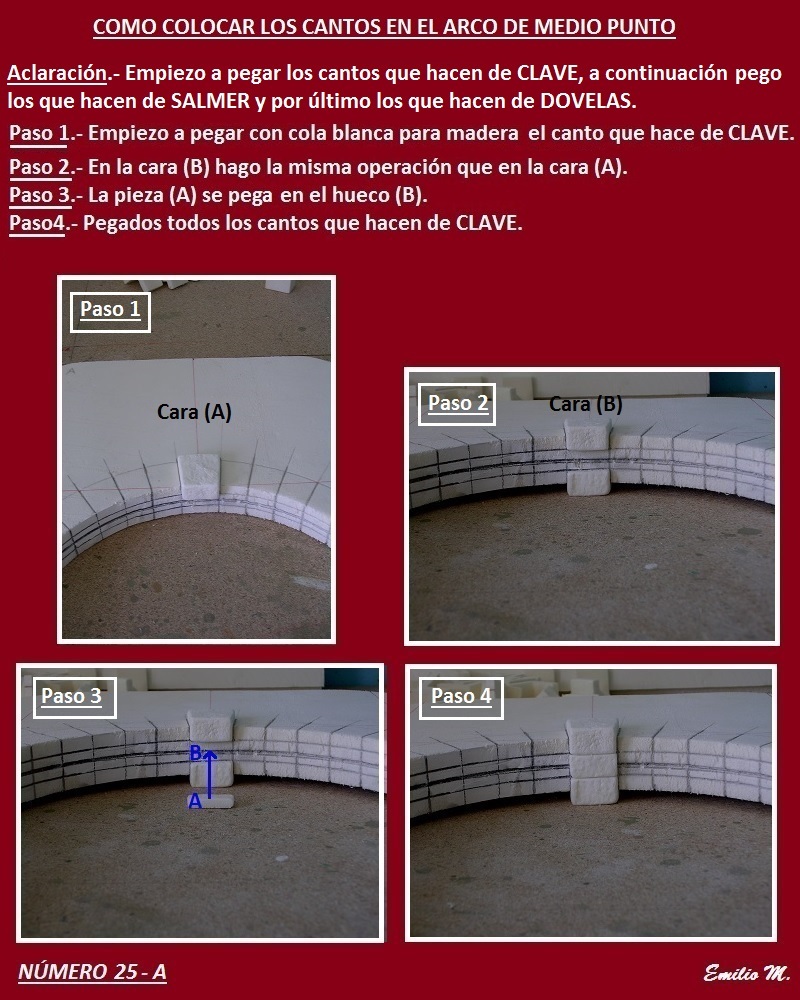

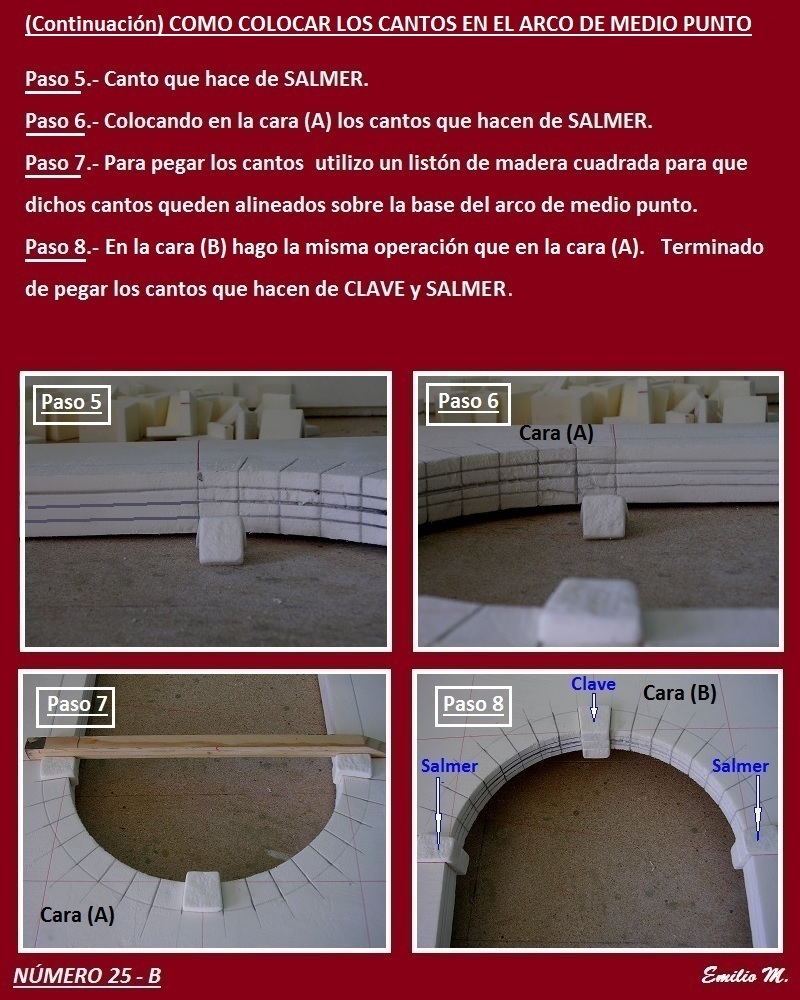

QUINTO TEMA

Cómo colocar los cantos en el arco de medio punto





(25 - A.jpg)



(25 - B.jpg)



(25 - C.jpg)



Adjuntos
----------------
Adjuntos 25 - A.jpg (250KB - 436 descargas)
Adjuntos 25 - B.jpg (254KB - 477 descargas)
Adjuntos 25 - C.jpg (244KB - 446 descargas)
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
10/9/2013 17:18




Ubicación: Jerez de la Frontera (Cádiz)

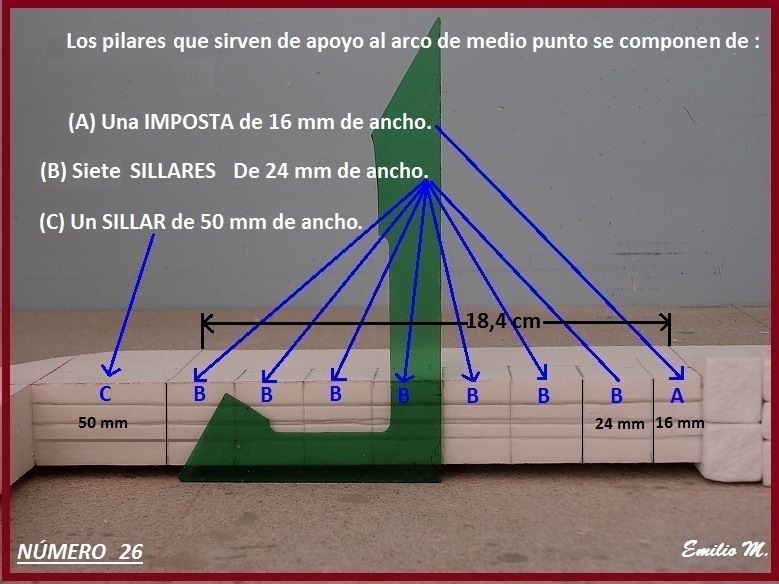

SEXTO TEMA

Cómo colocar las Impostas y los Sillares en los pilares donde descansa el arco de medio punto.





(26.JPG)

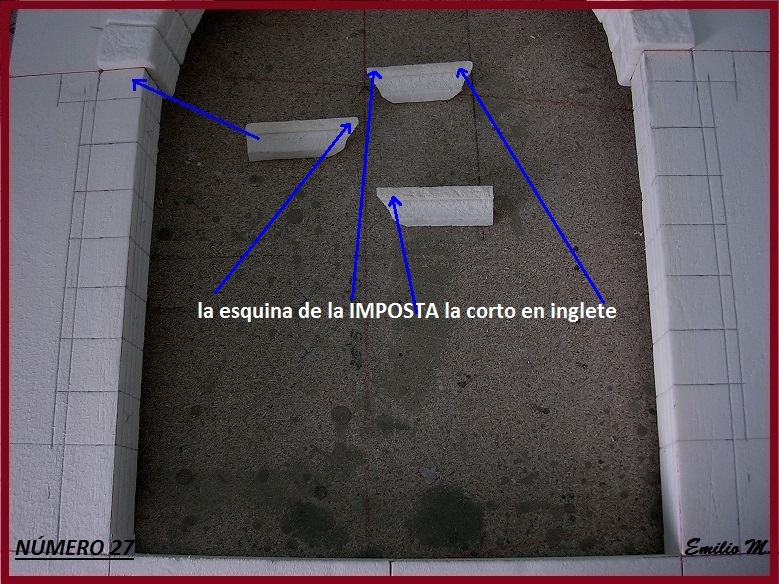

(27.JPG)

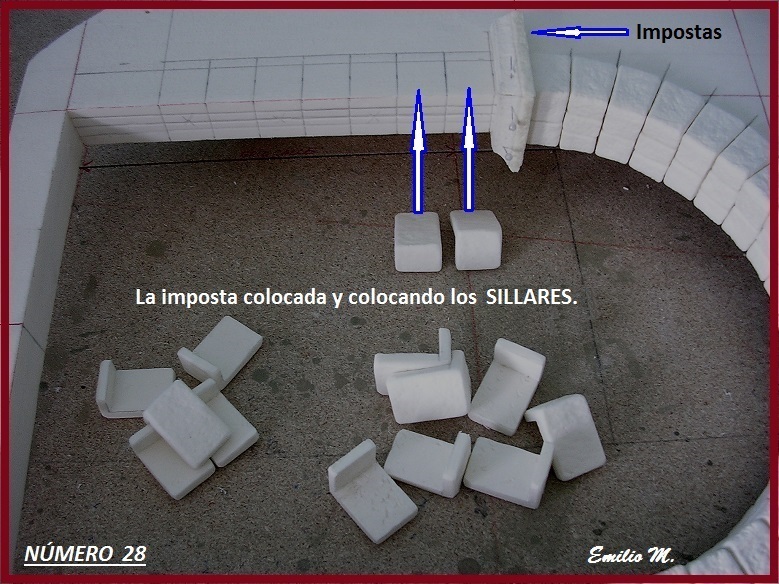

(28.JPG)

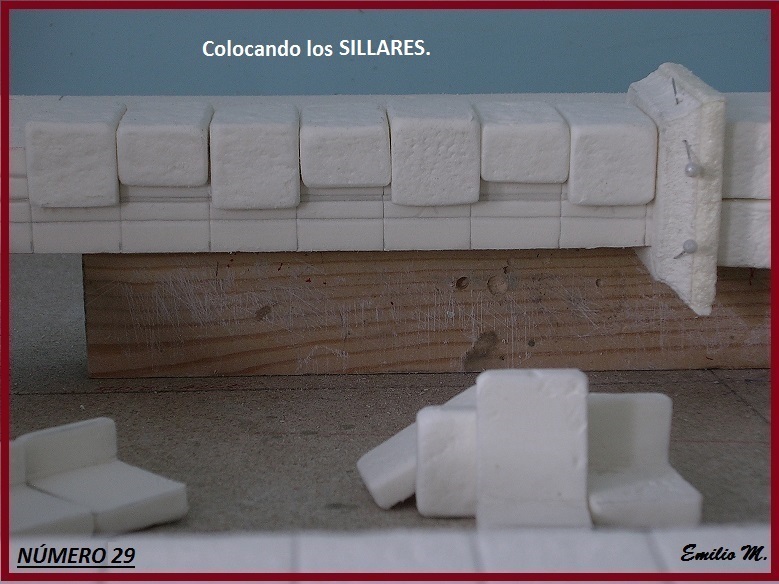

(29.JPG)

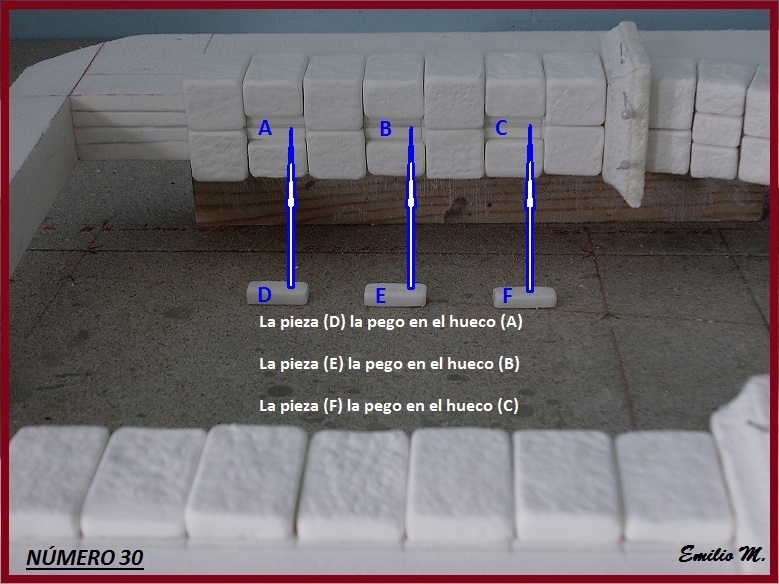

(30.JPG)



(31.JPG)

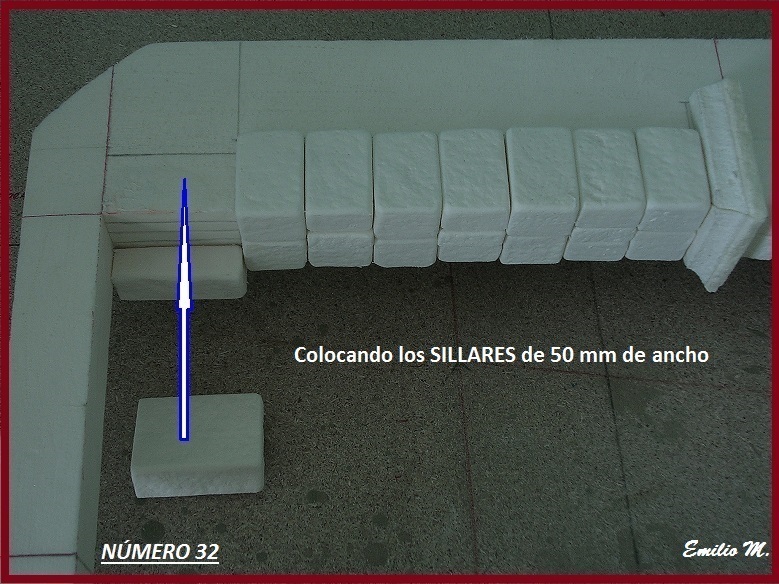

(32.JPG)

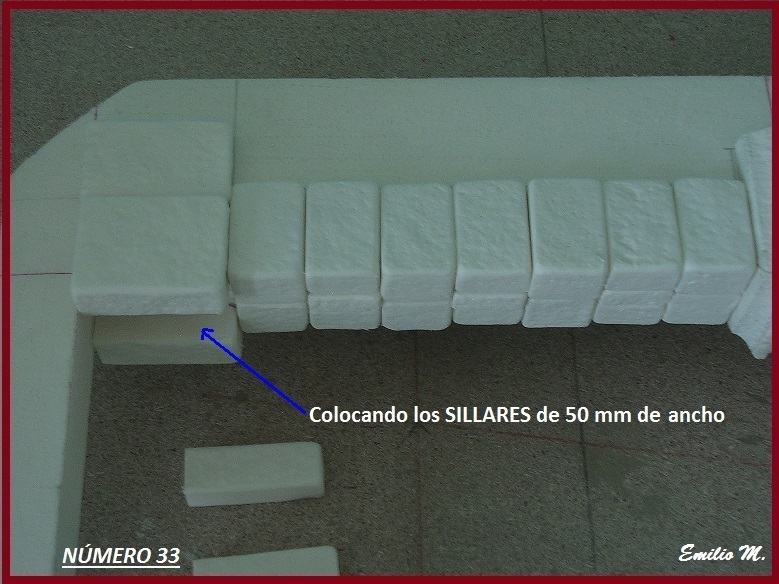

(33.JPG)

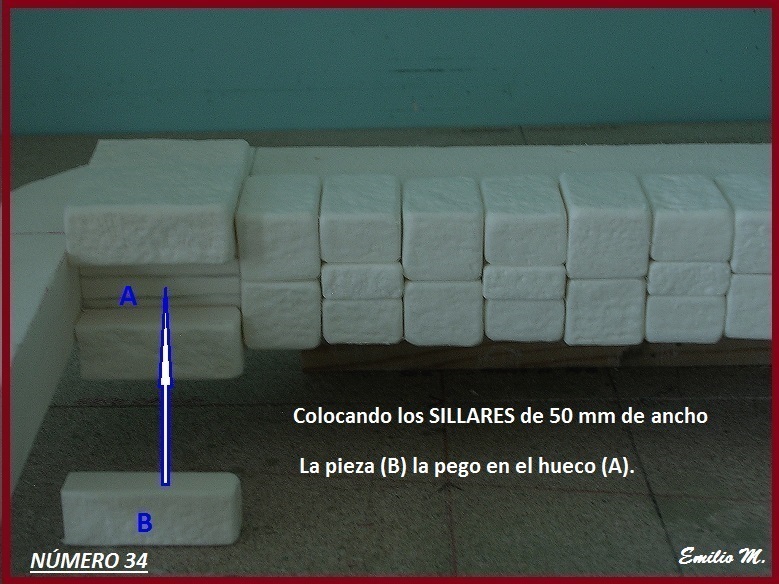

(34.JPG)

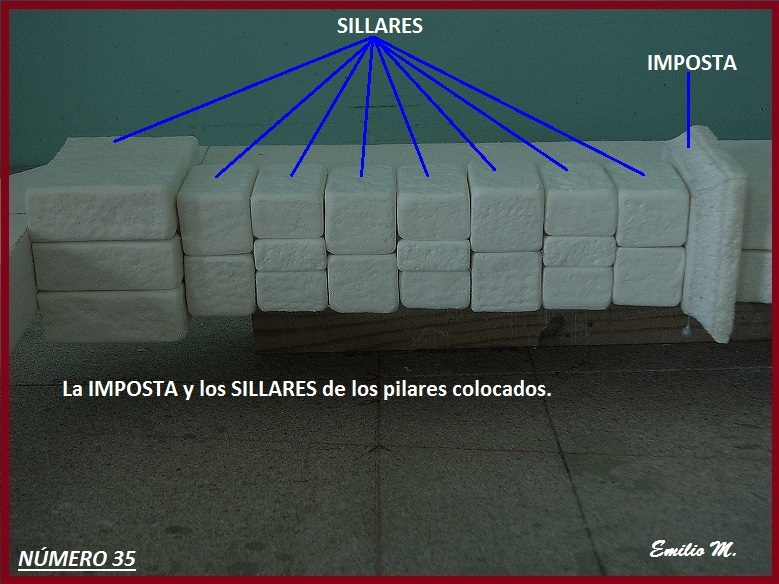

(35.JPG)



(36.JPG)

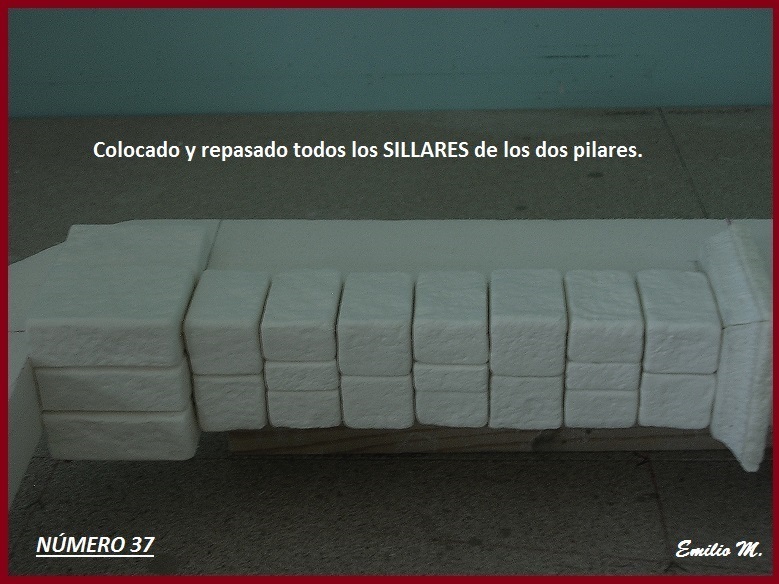

(37.JPG)



Adjuntos
----------------
Adjuntos 26.JPG (159KB - 504 descargas)
Adjuntos 27.JPG (222KB - 446 descargas)
Adjuntos 28.JPG (207KB - 480 descargas)
Adjuntos 29.JPG (158KB - 449 descargas)
Adjuntos 30.JPG (169KB - 437 descargas)
Adjuntos 31.JPG (182KB - 445 descargas)
Adjuntos 32.JPG (198KB - 430 descargas)
Adjuntos 33.JPG (177KB - 448 descargas)
Adjuntos 34.JPG (175KB - 427 descargas)
Adjuntos 35.JPG (198KB - 482 descargas)
Adjuntos 36.JPG (175KB - 419 descargas)
Adjuntos 37.JPG (160KB - 401 descargas)
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
11/9/2013 21:22




Ubicación: Jerez de la Frontera (Cádiz)

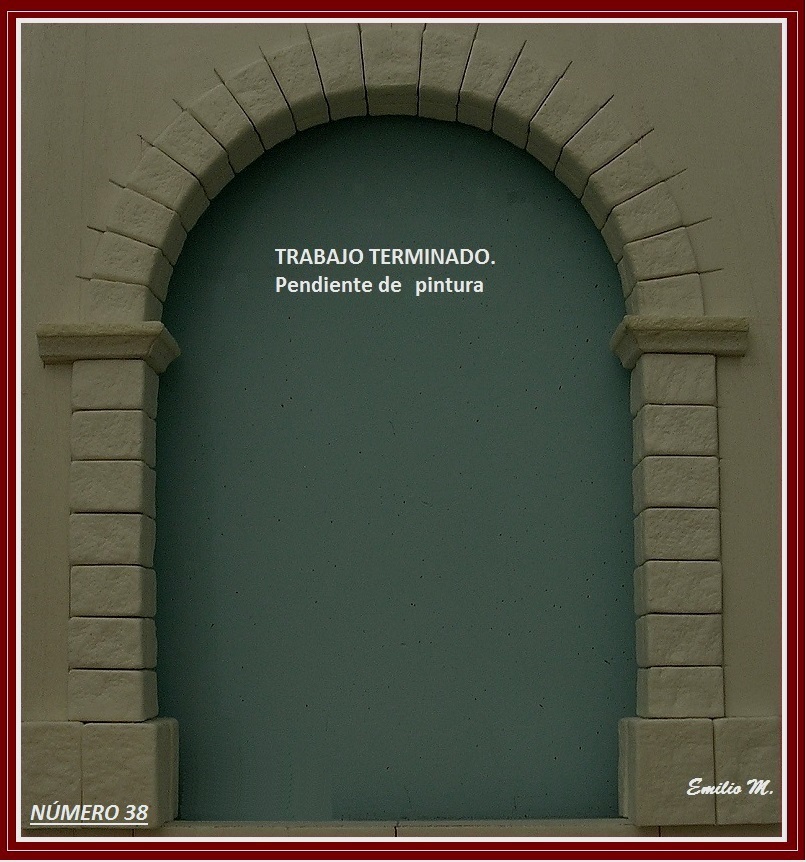

SÉPTIMO TEMA

Arco terminado pendiente de pintar

- -  F I N  - -

Quiero dar las gracias por dar su opinión a Jesús (negui), Alfredo (alfredus), Juan Carlos (Juan Carlos Vega), Carlos (Carlos Rodríguez), Ángel (Daniya), Jordi (bretonrojo), Miguel (alcazar), Mila (jomilasole), Lola, Rubén (olpof), Antonio (aluca).

También les doy las gracias a los que han utilizado .

Gracias también a los que no dan su opinión, ni utilizan el , pero sí se lo descargan.

Espero y deseo que este paso a paso tenga alguna utilidad para alguno/a de vosotros/as, aunque fuese a una sola persona me sentiría satisfecho de mi trabajo.

Un cordial saludo.





(38.JPG)



Adjuntos
----------------
Adjuntos 38.JPG (240KB - 432 descargas)
Parte superior de la página Parte inferior de la página
harley

Posts: 1
Ubicación: barcelona
harley
11/9/2013 23:52


Pastorcillo

Posts: 1

Ubicación: barcelona
Sencillamente espectacular, como todos los trabajos que nos has enseñado siempre. Gracias por ayudarnos a superarnos. Te echabamos de menos.
A Emilio M. le gusta esto.
Parte superior de la página Parte inferior de la página
polka

Posts: 2
Ubicación: Boadilla del Monte (Madrid)
polka
12/9/2013 00:22


Pastorcillo

Posts: 2

Ubicación: Boadilla del Monte (Madrid)
¡Cómo me alegra poder corresponderte! Por lo que a mí respecta puedo asegurarte que me es utilísimo, llevo varías días pensando como hacer un arco de entrada a un callejón, haciendo cálculos...y de pronto lo tengo todo aquí magistralmente explicado.
Muchísimas gracias por el regalo
A currosevilla, Emilio M. y LLOBERMO les gusta esto.
Parte superior de la página Parte inferior de la página

marceastur

Posts: 380
Ubicación: Asturies
marceastur
17/9/2013 18:41



Pastorcillo

Posts: 380

Ubicación: Asturies
Un paso a paso muy interesante. Muchas gracias.
No sabía como medir el tamaño de las piedras del arco, y lo hacía calculando a ojo las medidas, hacía la clave, media el resto del arco por fuera y dividía, pero ahora lo podré hacer con más exactitud.
Muchas gracias.
A Emilio M. le gusta esto.
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
25/9/2013 17:19




Ubicación: Jerez de la Frontera (Cádiz)

No he podido contestar antes a vuestros comentarios, ya que por diversos motivos he estado sin conectarme al foro así que os pido disculpas. Dicho esto, quiero dar las gracias por sus amables comentarios a: Luis (harley), Virginia (polka), Javier (nonsei), Carolina (caro), Manolo (manolito de jesus), Antonio (ACG Delacruz), Marcelino (marceastur), Carmen (capricornio).

Carmen (Memen), te lo agradezco de todo corazón, pero ya me gustaría a mí ser un maestro en belenismo. Si te parece bien podíamos dejarlo solamente en una persona que adora el belenismo y además, compartirlo con los demás.

José Manuel, José David y Luis (LUISPO) me alegra muchísimo que la exposición de este sencillo trabajo os haya gustado, para mi es una satisfacción.

Un fuerte abrazo para todos.

A Daniya, fiestas, frank, J. David, LUISPO, negui y olpof les gusta esto.
Parte superior de la página Parte inferior de la página

CARLOS MARCOS

Ubicación: Majadahonda (Madrid)
CARLOS MARCOS
25/9/2013 20:19




Ubicación: Majadahonda (Madrid)
Hay momentos que uno no puede reprimir, a pesar de las normas de uso en el foro, el agradecer una vez más y ojala sean muchas la inestimable labor que desempeña este gran compañero para todos los que practicamos y queremos a esta bendita afición.
Gracias por tu tiempo y por tu generosidad amigo.

Un abrazo
A ADAE, alcazar, Emilio M. y olpof les gusta esto.
Parte superior de la página Parte inferior de la página

eduar2

Posts: 474
Ubicación: Es Castell-Menorca
eduar2
25/9/2013 21:07



Pastorcillo

Posts: 474

Ubicación: Es Castell-Menorca
Hacia tiempo queno entraba en el foro por no tener linea,pero me uno a lo dicho por Carlos Arcos,Gracias Maestro por hacer facil lo dificil.
A Emilio M. le gusta esto.
Parte superior de la página Parte inferior de la página
pedroj

Posts: 60
Ubicación: Sevilla
pedroj
26/9/2013 22:33


Pastorcillo

Posts: 60

Ubicación: Sevilla
Impresionante como siempre Emilio!

Muchas gracias por compartirlo!
A Emilio M. le gusta esto.
Parte superior de la página Parte inferior de la página

Emilio M.

Ubicación: Jerez de la Frontera (Cádiz)
Emilio M.
27/9/2013 14:10




Ubicación: Jerez de la Frontera (Cádiz)

Amigo Carlos, gracia a ti por tu amable comentario que viniendo de un ARTISTA con mayúsculas como tú para mi es una satisfacción.

Eduardo (eduar2) y Pedro (pedroj), me alegra que os guste el trabajo.

Un cordial saludo.

A CARLOS MARCOS le gusta esto.
Parte superior de la página Parte inferior de la página
Calilui

Posts: 162
Ubicación: El Viso del Alcor ( Sevilla )
Calilui
27/9/2013 16:16


Pastorcillo

Posts: 162

Ubicación: El Viso del Alcor ( Sevilla )
Emilio, gracias por la explicación, haces que una cosa aparentemente sencilla se convierta en una obra de arte. Nunca podré agradecerte lo suficiente lo que ha representado para mi y mi hobie conocerte en este foro y en persona. Antes de ver tus maravillas yo hacía las cosas como buenamente podía, pero desde que sigo tus explicaciones es como si me gustara la pintura y me diese clases Miguel Angel Bonarotti. Gracias maestro, cualquier otro buscaría enriquecerse con tus conocimientos y tu los compartes de corazón. Los belenistas te debemos mucho.

Parte superior de la página Parte inferior de la página
dos hermanas

Posts: 633
Ubicación: Dos Hermanas-Sevilla
dos hermanas
27/9/2013 21:50


Pastorcillo

Posts: 633

Ubicación: Dos Hermanas-Sevilla
magistral como todos tus trabajos gracias por compartirlo,saludos José


no tengo tiempo de odiar a los que me odian,estoy ocupado queriendo a los que me quieren
Parte superior de la página Parte inferior de la página
Benamejí

Posts: 166
Ubicación: Mairena del Aljarafe - SEVILLA
Benamejí
27/9/2013 23:52


Pastorcillo

Posts: 166

Ubicación: Mairena del Aljarafe - SEVILLA
ENSEÑANZA con mayúsculas. Gracias, Emilio. Esperamos volver a ver este año un gran trabajo, como siempre.
Parte superior de la página Parte inferior de la página
maryglo

Posts: 157
Ubicación: cordoba
maryglo
28/9/2013 00:33


Pastorcillo

Posts: 157

Ubicación: cordoba
Muchas gracias Emilio, asi da gusto aprender.
Parte superior de la página Parte inferior de la página
Rompelje

Posts: 1656
Ubicación: Alalpardo (Madrid)
Rompelje
28/9/2013 13:54


Pastorcillo

Posts: 1656

Ubicación: Alalpardo (Madrid)
Querido amigo Emilio:
En primer lugar pedirte disculpas por haber visto este magnifico trabajo, que nos brindas gratuitamente, con cierto retraso, pues debido a temas personales he entrado poco en el Foro durante este verano, pero aunque tarde la dicha y el disfrute que he tenido con tus enseñanzas, ha sido enorme, asi que no hay mal que por bien no venga.
Creo que ya te han dicho todo, y te han catalogado de MAESTRO (que ya se que a ti no te agrada que te llamemos asi), de generoso, de magnífico etc. etc. , yo solamente quisiera añadir una dificición mas hacia tu persona; eres IRREPETIBLE, asi que por favor sigue asi no cambies, por el bien de todos nosotros y del Belenismo.
Un fuerte abrazo.
A negui le gusta esto.
Parte superior de la página Parte inferior de la página

alcazar

Ubicación: Segovia
alcazar
28/9/2013 17:23




Ubicación: Segovia
Que puede decirse además de lo que han dicho todos los foreros.....Sólo queda que Dios, Nuestro Padre, te dé salud para muchos años para que puedas seguir haciendo Obras de Arte. Un saludo.
Parte superior de la página Parte inferior de la página
Páginas: 1 2
Saltar al foro :
Buscar en este foro
Versión Impresa
Enviar un mail con el enlace a este tema

(Borrar todas las cookies grabadas por este sitio)
Ejecutándose MegaBBS ASP Forum Software
© 2002-2020 PD9 Software
