Simplemente queria unirme a las felicitaciones y trasmitirte que aunque soy muy nuevo en el tema, no es que solo al ver el trabajo digas oleeee que pasada, es que te quedas unos segundos boquiabierto sin habla contemplándolo. Me ha encantado la precisión, delicadeza y el gran grado detalle que demuestras y el gran realismo en la construcción, acabados y pintura.
Emilio: Todo el paso a paso me parece colosal, como ya nos tienes acostumbrados. Pero hay una foto que me gusta de una forma muy especial. La foto 50.jpg da una sensación de tratarse de una instantánea de una construcción real (quiero decir a escala 1:1 y con materiales reales en lugar de poliestireno). Porque antes hemos visto todas las fotos del proceso de construcción, pero para un profano en estos menesteres podría creerse que es una construcción real. Enhorabuena!!!
Emilio magnifico trabajo, como siempre, mis mas sinceras felicitaciones. Si no te importa y hablando de cupulas, yo estoy haciendo una, pero es distinta, la base es octogonal lo cual lo complica, si pudieses darme algún consejo te lo agradecería, te pongo una foto para que veas mas o menos como es.
Muy agradecido de antemano, y siempre estoy ansioso por ver tus trabajos.
Salu2 Domingo
curvatura de los lados; y c) grados de los 3 ángulos que constituyen el triangulo curvilíneo. Supongo que el material que usas es una lámina de extruido fina de 2-4 mm para adaptarla al arco. Un saludo y mil gracias.
Antonio, gracias por el comentario. Me alegro que de mis trabajos se aprenda algo.
A continuación intentaré contestar a tus preguntas:
PRIMERA PREGUNTA
1. Qué instrumentos usas y cómo efectúa el corte de arcos y círculos para conseguir tanta precisión.
CONTESTACIÓN
Utilizo el Cútter de hoja ancha para los cortes rectos y el de hoja estrecha para los cortes con curvas.
En ambas caras del poliestireno dibujo por donde tengo que realizar el corte; para realizar dicho corte, el cútter lo pongo con la máxima inclinación hacia mi, nunca perpendicular, y empiezo por una de las caras a dar cortes con poca profundidad hasta llegar al centro del grosor del poliestireno realizando la misma operación en la otra cara hasta realizar el corte definitivo.
Para evitar corte en los dedos, manos…, aconsejo utilizar guantes adecuados.
SEGUNDA PREGUNTA
2. Podrías explicar más detalladamente (al igual que has hecho con el arco de tres centros) cómo realizas las pechinas: a) longitud de lados; curvatura de los lados; y c) grados de los 3 ángulos que constituyen el triángulo curvilíneo. Supongo que el material que usas es una lámina de extruido fina de 2-4 mm para adaptarla al arco.
CONTESTACIÓN

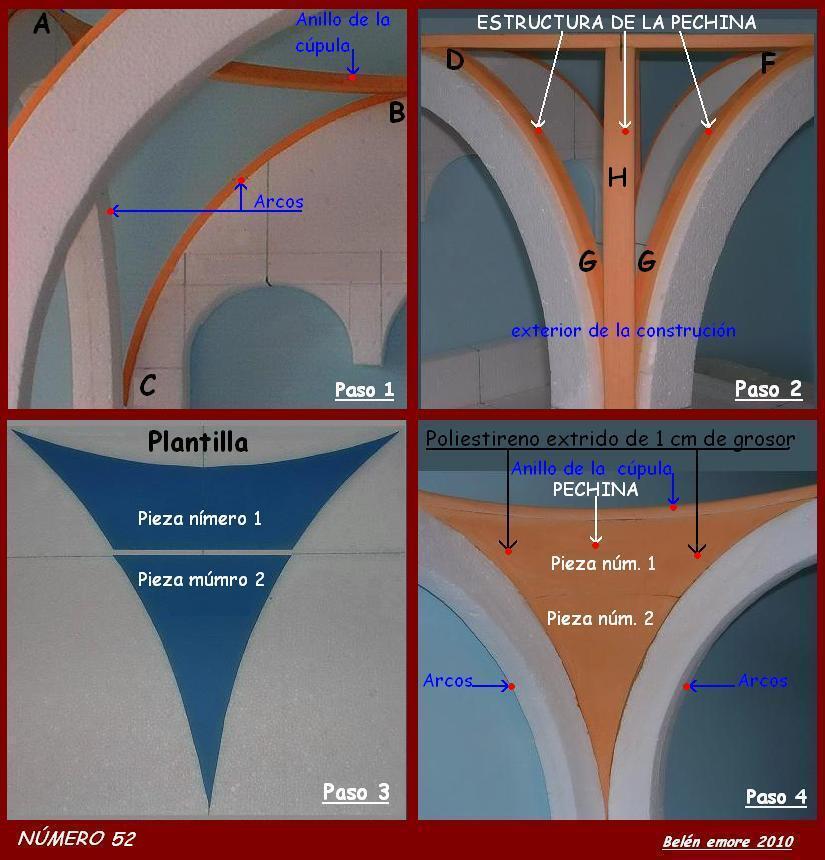

En la parte interior de la construcción, entre los puntos ABC del Paso 1 de la foto 52 , se forma el hueco de la pechina. En dicho hueco coloqué una cartulina. Dicha cartulina tiene que estar muy bien asentada sobre las paredes del triángulo curvilíneo que se forma entre los arcos y el anillo de la cúpula y, por la parte exterior, puntos DFG del paso 2 de la foto 52, dibujé con un lápiz el contorno de dicho hueco en la cartulina. Una vez sacada la plantilla, la dividí en dos piezas paso 3 de la foto 52 .
De una lámina de poliestireno extruido de 7 mm de grosor, saqué las dos piezas de dicha plantilla. Cada pieza la fui amoldando y ajustándola a través de la parte interior de la construcción, al huecos de la pechina DFGH del paso 2 de la foto 52 , hasta quedar dichas piezas perfectamente amoldadas y ajustadas a dicho hueco; como los cuatro huecos de las pechinas tienen que ser iguales, hice tres copias de cada piezas y las coloqué en cada hueco paso 4 de la foto 52 .
Un cordial saludo.
