aprobechar cargadores

Páginas: 1


karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
28/11/2007 22:12



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)

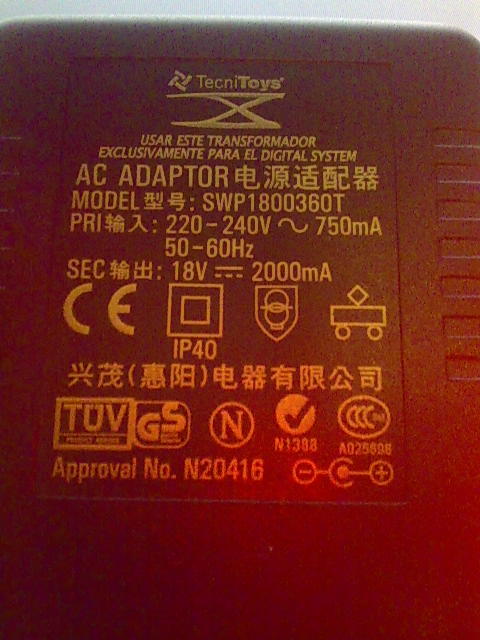

hola tengo algunos cargadores que no valen ya, y mi pregunta es si puedo conectarle a estoos alguna bonbilla o LED. le dejo las fotos a los entendidos para que me digan cuantos LED o bombillas puedo poner. bueno sé que no puedo mezclar LED con bombillas, asi que si me podeis decir cuantos LED puedo poner en cada cargador. bueno creo mejor que me enseñeis como hacerlo y no tenga que preguntarlo mas. muchas gracas a delantadas por se que ahora estais muy liados con vuestros belen. adiosss



(Imagen022.jpg)



(Imagen023.jpg)



Adjuntos
----------------
Adjuntos Imagen022.jpg (52KB - 168 descargas)
Adjuntos Imagen023.jpg (54KB - 156 descargas)

CORCHO

Posts: 880
Ubicación: Entre Madrid y Colmenar Viejo
29/11/2007 07:44



Pastorcillo

Posts: 880

Ubicación: Entre Madrid y Colmenar Viejo

Desde luego lo de utilizar el buscar parece que no os gusta demasiado.
Mira este hilo.

https://foro.belenismo.net/forums/thread-view.asp?tid=5134&posts=14&start=1


karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
29/11/2007 14:48



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)
ya lo´ví pero como no lo entendia muy bien y no queria equibocarme pues lo pregunto porque lo que no quiero es que salga mal. bueno uchas gracias. adioss

Pitagorin

Posts: 933
Ubicación: Valencia
29/11/2007 19:10



Pastorcillo

Posts: 933

Ubicación: Valencia
Los cargadores dán 18 V con una corriente de 2000 Ma:

Puedes colocar bombillas de 18 V, (no creo que sean faciles de encontrar) puedes poner 3 bombillas de 6V en serie, asi forman 18 V, supongamos que cada una consuma 500 Ma. pues puedes colocar 4 grupos de 3 bombillas, en total 12 Bombillas.

Si fueran leds el calculo es similar, sabiendo que cada uno se lleva unos 2 voltios, si son de alta luminusidad son 3,3 V, la corriente tipica 20 Ma.

No es aconsejable mezclar leds y bombillas.

Para el cargador de 6 V, directamente bombillas de 6 Voltios 300 Ma. siempre que no supere la corriente que dá, lo mismo con leds.

karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
29/11/2007 20:09



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)
muchisima gracias pitagorin de verdad, por que yo en esto de la electronica siempre me pierdo. una cosa no haria falta ninguna resistencia como hé visto por hai?? adioss y gracias de nuevo.

aaa!!! otra cosa lo de 4 grupos de 3 bombillas a 6v?? no sobre pasaria los 18v de salida del cargador???. y cuantos puedo poner en el cargador de 6v?? adiossss

Modificado por karlitos 138 29/11/2007 20:13

Pitagorin

Posts: 933
Ubicación: Valencia
29/11/2007 21:10



Pastorcillo

Posts: 933

Ubicación: Valencia
karlitos 138 - 29/11/2007 20:09

muchisima gracias pitagorin de verdad, por que yo en esto de la electronica siempre me pierdo. una cosa no haria falta ninguna resistencia como hé visto por hai?? adioss y gracias de nuevo.


Si que hace falta la resistencia, debemos saber cuantos leds serian, si son de alta luminusidad, te aconsejo leas el enlace que te dice corcho y el hilo de Geni, si tienes dudas despues preguntas.

aaa!!! otra cosa lo de 4 grupos de 3 bombillas a 6v?? no sobre pasaria los 18v de salida del cargador???. y cuantos puedo poner en el cargador de 6v?? adiossss :o


Imaginemos bombillas de 6 V 500 Ma:

6 x 3 son 18 voltios cada grupo consume 500 Ma

Total 4 grupos suman 18V y 2000 Ma, lo que dá el cargador.

Tampoco conviene forzar los equipos al limite, es recomendable dejar un pequño margen.

La misma teoria para el de 6 V, pero aqui si consume 500 Ma. no sirve, deberian ser de 300 Ma.

Pitagorin

Posts: 933
Ubicación: Valencia
19/12/2007 10:14



Pastorcillo

Posts: 933

Ubicación: Valencia
Como ampliación aqui dejo esto:

En paralero es conectar ambos cables de las bombillas juntos, (casquillo con casquillo y terminal con terminal de cada una de ellas)de forma que al final hayan solo 2 cables, dicho de otra manera coger nuestras manos y juntarlas con las de otra persona, ambas manos deben ir conectadas a la fuente de energia. (ipoteticamente)

En serie es unir un extremo de una bombilla con el otro, (casquillo con terminal) como si fuera una fila india, es decir coger solo una mano con la de otra persona, las 2 manos libres que quedan serian las que se conectan a la fuente de energia.(ipoteticamente)

Todo depende del tipo de bombillas que tengas, es decir las tensiones y sus consumos.

karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
19/12/2007 14:08



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)
hola mira te boi a coger el ejemplo que tu me digistes:

bombillas de 6 V 500 Ma:

6 x 3 son 18 voltios cada grupo consume 500 Ma

Total 4 grupos suman 18V y 2000 Ma, lo que dá el cargador

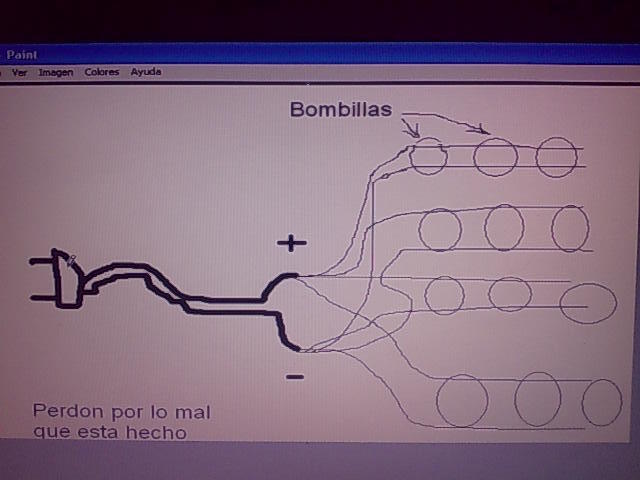

Y AQUI DEJO LA FOTO PARA VER SI ES ASI COMO DICES, OK?? ADIOS y gracias.



(Imagen046.jpg)



Adjuntos
----------------
Adjuntos Imagen046.jpg (33KB - 144 descargas)

Pitagorin

Posts: 933
Ubicación: Valencia
19/12/2007 22:55



Pastorcillo

Posts: 933

Ubicación: Valencia
karlitos 138 - 19/12/2007 14:08

hola mira te boi a coger el ejemplo que tu me digistes:

bombillas de 6 V 500 Ma:

6 x 3 son 18 voltios cada grupo consume 500 Ma

Total 4 grupos suman 18V y 2000 Ma, lo que dá el cargador

Y AQUI DEJO LA FOTO PARA VER SI ES ASI COMO DICES, OK?? ADIOS y gracias.


No en ese dibujo estan en paralero, asi se fundiran debes colocarlas en serie:

El terminal de una bombilla es un + la rosca a el terminal de otra bombilla, esa rosca al terminal de otra bombilla esa rosca es el - como si juntaras las manos.



Pitagorin - 29/11/2007 19:10

Los cargadores dán 18 V con una corriente de 2000 Ma:

Puedes colocar bombillas de 18 V, (no creo que sean faciles de encontrar) puedes poner 3 bombillas de 6V en serie, asi forman 18 V, supongamos que cada una consuma 500 Ma. pues puedes colocar 4 grupos de 3 bombillas, en total 12 Bombillas.






(Bombillas en paralero.gif)



(Bombillas en serie.jpg)



Adjuntos
----------------
Adjuntos Bombillas en paralero.gif (8KB - 154 descargas)
Adjuntos Bombillas en serie.jpg (15KB - 151 descargas)

karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
20/12/2007 11:26



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)
ayyy que cacao me estas hasiendo, lo siento pero soy muy torpe, podrias dibujarme en el paint mas o menos el ejemplo de arriba, por que no se como puedo hacer esos malditos grupos jjj. bueno espero que me ayudes por que sigue estan mi belen sin luz

gracias y felices fiestas.

karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
22/12/2007 01:13



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)
HOla?? pitagorin?? se que te estoy pidiendo mucho pero por favor ayudame que boy fatal. una cosa resistencias hace falta poner en cada led?? bueno te siguo esperando. gracias y felices fiestas.

Pitagorin

Posts: 933
Ubicación: Valencia
22/12/2007 09:31



Pastorcillo

Posts: 933

Ubicación: Valencia

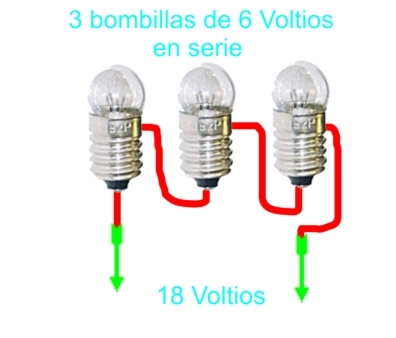

Aqui un dibujo que lo explica bien.



Si es conveniente colocar una resistencia por cada led, asi no tendras problemas que uno pueda lucir más que otro por ser diferentes.



(3 Bombillas en serie.jpg)



Adjuntos
----------------
Adjuntos 3 Bombillas en serie.jpg (51KB - 153 descargas)

karlitos 138

Posts: 179
Ubicación: utrera (sevilla)
22/12/2007 12:23



Pastorcillo

Posts: 179

Ubicación: utrera (sevilla)
ok muchisimas gracias, ya te diré como há quedado. adios
