El otro día, hablábamos en Madrid acerca de cómo hacer una iluminación de la escena del Portal mediante leds, pero que ésta fuese "poco focalizada", es decir una luz ambiente difusa.

Yo les sugería a Gloria (fiestas) e Isabel (miim) meter unos cuantos leds en un botecito plástico (por ejemplo de medicina) y que dicho botecito hiciese de difusor-atenuador.

No las tenía todas conmigo y he decidido montarlo a ver como quedaba y, la verdad, el resultado no es perfecto pero no me disgusta.

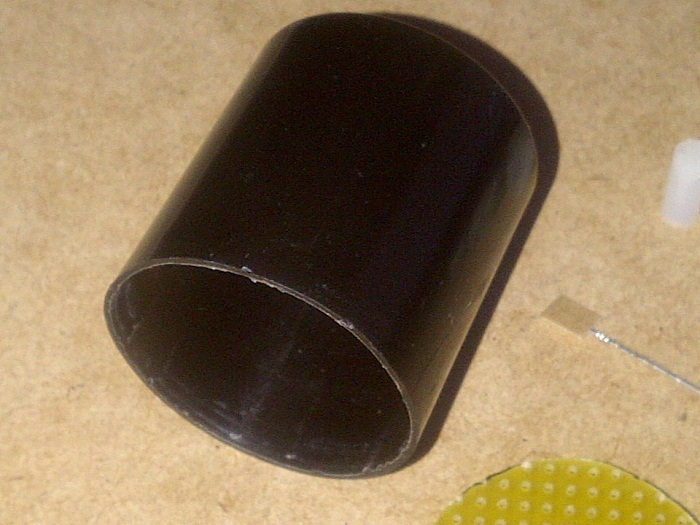

En mi caso he partido del tapón de un frasco de colonia de tono gris oscuro como el de las fotos "FRASCO DE COLONIA" Y "TAPON DE FRASCO DE COLONIA".

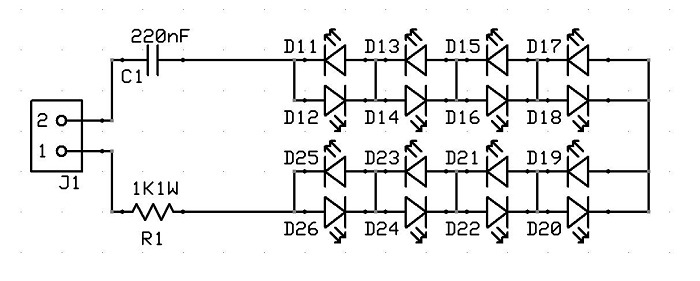

El esquema eléctrico de lo montado es el de la tercera imagen "ESQUEMA".

Continúa en el siguiente mensaje...

Pues bien, me puse manos a la obra.

En primer lugar, un trozo de placa veroboard de circuito impreso con entramado de 2,54mm. Esto se puede encontrar en tiendas de electrónica.

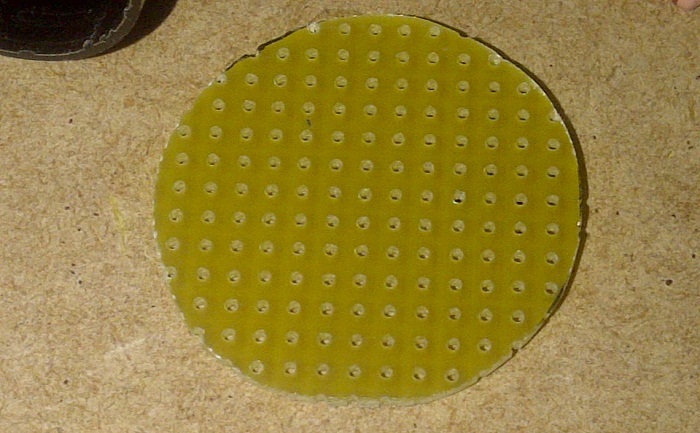

A continuación marqué la circunferencia por donde la cortaría de modo que me entrase el montaje dentro del tapón de colonia, y la corté y lijé para que quedase con el siguiente aspecto:

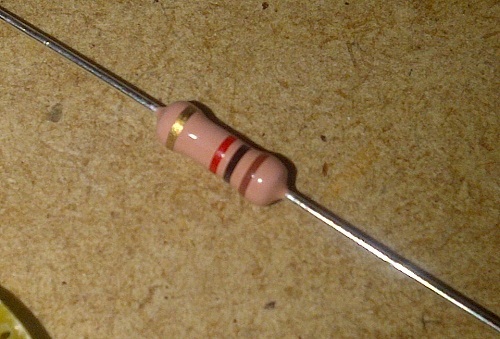

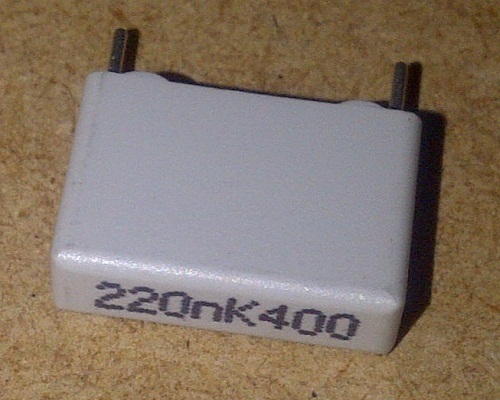

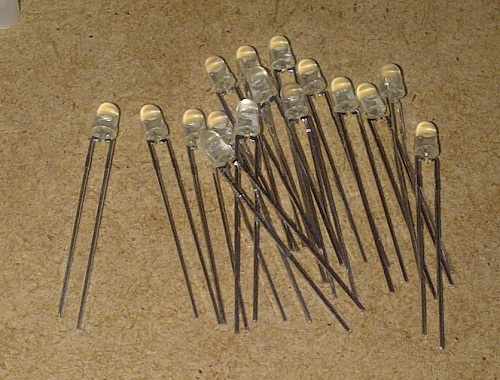

A continuación, me hice con 16 leds azules de 3 milímetros de diámetro, 16 separadores de plástico, una resistencia de 1K 1W y un condensador de 220nF/400V. El conjunto deberá ser alimentado a 220V de corriente alterna (nuestro enchufe de casa).

Para hacer el montaje en la plaquita de fibra, seguí el siguiente boceto:

Es importante saber que, a diferencia de las bombillas convencionales incandescentes, los leds tienen polaridad. Cada uno de sus polos ("patitas") se llaman ánodo y cátodo. En la imagen se pueden apreciar distintos rasgos que a la vista de un led nos permiten discernir qué pata cumple qué función.

Así el ánodo (zona triangular en el esquema) es la pata más larga. Además la forma interna dentro del plástico del led es más "estrecha". Y la caperuza plástica del led está redondeada en este lado.

Por contra el cátodo (línea recta en el esquema) es la pata más corta. Además su forma interna dentro del plástico del led es más "ancha". La caperuza plástica del led es recta en este lado.

Por hoy os tengo que dejar... Espero poder continuar mañana. Un saludo. Rafa

Hola Rafa ahora sí recuerdo nuestra conversación jajajaj creo que a mí tambien me visita de vez en cuando ese señor alemán del que habla Memen,
muy buena tu explicación pero solo de pensar en hacerlo se me ponen los pelos de punta jajajajajaj. me alegro de leerte, un beso.

Hola Rafa, así me he quedado, muchas gracias por la información, está perfectamente explicado, pero aún así no me entero de nada, la electricidad y yo, como que no....... pero se lo enseñaré a los muchachos de la casa, seguro que ellos saben descifrar esos dibujos, puede ser interesante tu experimento. ¿porqué no pones una foto donde se vea con los leds ya instalados? sería bueno verlo.
Muchas gracias de nuevo, sr. inventor, se intentará hacer.
Un abrazo.

Gracias, Gloria e Isabel. Aún no está acabado el paso a paso. Por supuesto que pondré la foto en la que se ve el tipo de iluminación. Pero además, hay un par de focos ya hechos, uno para Gloria y otro para Isabel, así que lo veréis en directo. Sólo falta buscar la fecha para entregaros los prototipos.

A ver si esta noche puedo seguir poniendo información.

Un saludo. Rafa.

Seguiré tu paso a paso,es muy interesante.Muchas gracias por hacerlo!!

Rafa, muchas gracias, es todo un detalle, además te lo agradezco de corazón ya que no tengo luces decentes porque me da pánico todo lo que tenga que ver con la electricidad y ni siquiera se colocar las luces de los "chinos" que vienen en hilera para los árboles de Navidad, soy un desatre, jajaja.
Muchas gracias de nuevo, maestro e inventor de artilugios eléctricos.
Un abrazo

Modificado por miim 14/10/2011 16:29

Se me acaban de poner los pelos de punta, pero en este caso de alegria jajajaja muchas gracias Rafa porque yo no lo iba a hacer nunca, a mi no me da miedo
la elctricidad pero es algo que no megusta nada, antes me ayudaba mi madre y ahora mi hija aunque a veces protesta jajajaja ahora te vamos a tener que llamar
Doctor electrico, un beso y hasta luego

Gracias Rosa María, Isabel y Gloria.

Bueno pues seguimos que ya queda poco.

Ahora se comienzan a soldar los leds, según el esquema de montaje del dibujo.

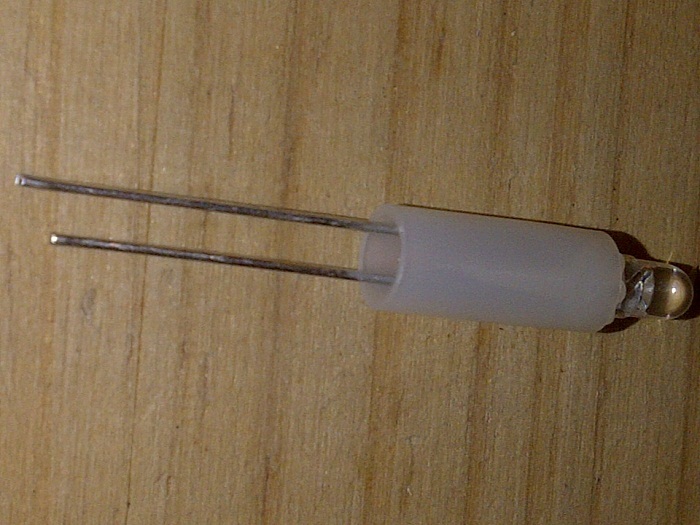

Se coge un separador (el separador no es necesario, pero ayuda a que queden los diodos centrados y distanciados de la placa) y se inserta el diodo led.

Modificado por DoctorTracker 14/10/2011 22:56

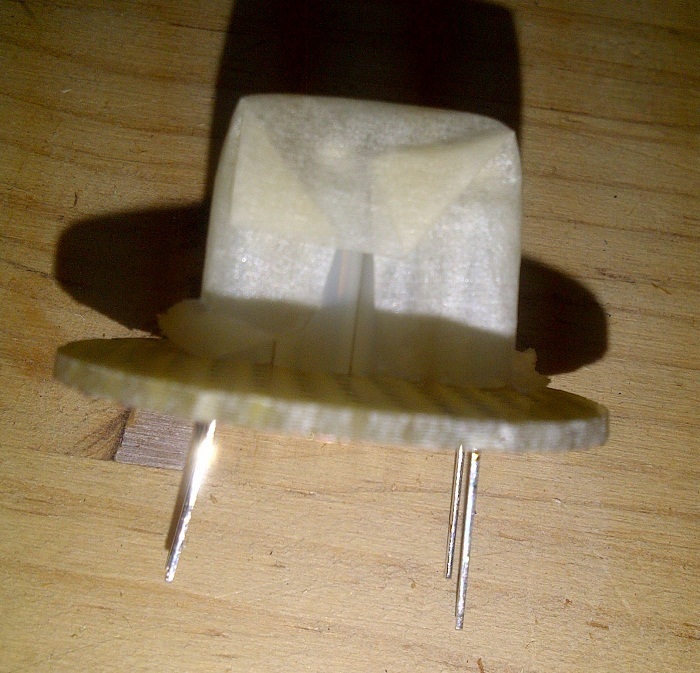

Y se van metiendo en la placa de ciruito impreso (recuerda, uno al derecho y el del al lado al revés). Yo metí los 16 leds y luego los cubrí con cinta de enmascarar de las que usan los pintores para que no se muevan cuando voy a soldarlos:

A continuación podéis ver el detalle de como se van haciendo las soldaduras mediante islas de estaño.

Primero soldamos el ánodo del primer diodo con el cátodo de su diodo antiparalelo.

A continuación soldamos el cátodo del primer diodo con el ánodo de su antiparalelo, con el ánodo del tercer diodo y con el cátodo del antiparalelo de éste último.

Y así sucesivamente hasta soldar los 16 leds.

Se van cortando las patas a ras de soldadura, una vez soldadas.

Finalmente se sueldan la resistencia y el condensador. Se sueldan unos cables, uno en el extremo libre de la resistencia y el otro en el extremo libre del condensador.

Se mete el conjunto dentro del alojamiento cilíndrico. Antes de esto y para eliminar parte de la intensidad de luz he metido una finas lajas de XPS (poliestireno extruido) en el interior.

Luego, con la pistola de silicona caliente relleno el cilindro en la cara exterior (donde las soldaduras) para aislar bien la zona de 220V de posibles manos inocentes.

Mañana os pondré unas fotos del foco terminado, pero de momento os adelanto unas fotos no muy buenas del tipo de luz que da. Estas fotos son del foco que he realizado con leds azules. Espero que os guste. Un saludo. Rafa.

Magnífico Rafa, te ha quedado de lujo...........espero poder disfrutarlo jajajaajja un beso

Extraordinario trabajo Rafa, bien explicado y buen resultado, me gusta el efecto, pero tengo una duda, no es necesario rectificar la corriente?
Un cordial saludo.

Fantástico´Rafa, que bien lo has explicado y luce muy bien, da una luz bonita y suave, me encanta, eres todo un "maestro" en electricidad, yo diría que casi un ingeniero, jejeje.
Muchas gracias por esta clase práctica tan estupenda.
"que bonito me va a quedarrrrrrrrrr"
Un abrazo

Modificado por miim 16/10/2011 00:38

JDavid, gracias por tus palabras. Además viniendo de un especialista en estas lides como tú, tienen el doble de valor.

No es necesario rectificar la corriente porque ésta, en su semiciclo positivo circula por la mitad de los diodos, y en su semiciclo negativo circula por la otra mitad. 50 veces por segundo cambia el sentido de la corriente, y se "apagan y encienden" los diodos 50 veces por segundo, aunque esto no lo aprecia la vista.

Por esta razón se montan los diodos de dos en dos en montaje antiparalelo.

Un saludo. Rafa.

Modificado por DoctorTracker 16/10/2011 07:30

Gracias Gloria e Isabel.

Gracias Rafa por tu aclaración, pensé que era imprescindible explicarlo.
Un saludo.

Frank me ha pedido por MP cómo sería el circuito para cuatro leds y una tensión de alimentación de 110V AC.

Pues bien, todo es más o menos igual. Lo único que cambia es el número de diodos y el condensador que para 110V es de 370nF / 250V.

Ojo, no nos podemos pasar en el número de diodos. Teniendo en cuenta que la tensión de codo de un led está en torno a los 2V, si intentásemos poner 200 diodos (100 en serie y otros 100 en antiparalelo con los anteriores) el asunto dejaría de funcionar.

Una última cosa, si un diodo se "rompe" dejan de funcionar la mitad de ellos.

Este sería el esquema, Frank:

Bueno, y ahora la fase final, que es el montaje del foco.

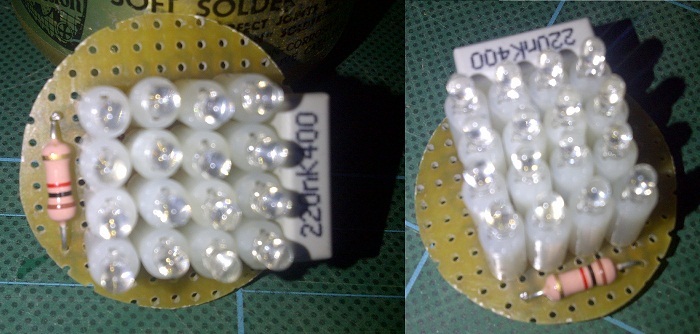

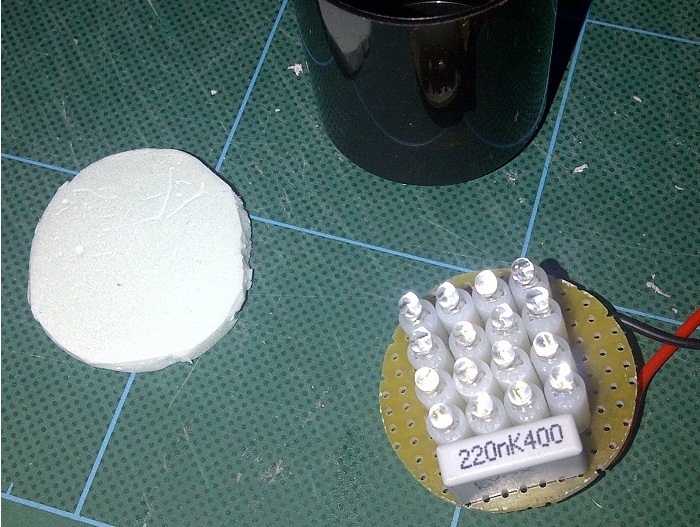

En estas fotos podéis ver la placa montada por delante y ya con los cables a falta de fijar en el envase. También podéis ver un disco de porexpan que he usado para atenuar aún más la luz. En algunos casos es excesivo usar este disco. Yo no lo recomiendo ya que queda una luz demasiado tenue.
