Iluminación de escenas en un Belén

Páginas: < 1 2 3 4 5 6 7 8 >


mijita

Posts: 1266
Ubicación: Málaga



Pastorcillo

Posts: 1266

Ubicación: Málaga
Visto todo en fotos parece muy sencillo, solo es ponerse y hacerlo. Muchas gracias por darnos estas magnificas lecciones a los novatos como yo, aunque este año no pondré leds(eso creo), me lo estoy estudiando por si acaso.

Gracias por compartir, recibe un cordial abrazo de esta que te sigue en silencio, y como dice Conchi... asomaica sin perder detalle.

Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

mijita - 18/9/2007 17:20 ...este año no pondré leds(eso creo), me lo estoy estudiando por si acaso. ..asomaica sin perder detalle.

Mijita, quisiera animarte.

Debes poner algún que otro foquito o al menos comprar un LED ya conectable a 220V o lo que sea. O se empieza o nunca se hace. Tienes 2 meses limpios para hacer alguna prueba, antes del tercero y definitivo que nos separa de Navidad. Por esto lo estoy publicando ahora y no en junio, por ejemplo. Para que os de tiempo de hacer pruebas  en un momento en que la cercanía al evento desarrolla cierta ilusión y curiosidad.

Además, así nos vamos enterando que esto del Belenismo es de todo el año.

Si estás asomaica sin perder detalle y con el "aspecto que tengo", como tu misma dices en tu presentación, ¿como no has ido a ver donde se compra un soldador en tus alrededores? Seguramente te saldrían 100 voluntarios para ayudarte a encontrarlo...ya no se que piropo más lanzarte para animarte. Lo tienes muy cerca, seguro y mas en una ciudad grande como la tuya. ¿Te imaginas la de soldaduras sencillas que puedes hacer de aquí a finales de noviembre?


laor

Posts: 1332
Ubicación: Venta del Moro (Valencia)



Pastorcillo

Posts: 1332

Ubicación: Venta del Moro (Valencia)
Hola amigo Eugeni.
Hasta ahora voy teniendolo todo casi claro de lo que estás explicando sobre el conexionado de los leds. Pero tengo que hacerte una pregunta ¿por que cuando alimentamos el LED con el trasformador, no lo hacemos directamente a 3 v. sin tener que poner la resistencia?
Esto es lo que no tengo muy claro: "La diferencia de 3V es lo absorbe la resistencia sin sobrepasar la intensidad permitida a través del LED"
Por lo demás todo muy bien explicado. Me está sirviendo para refrescar mis conocimientos sobre eléctronica, ya que hace más de 31 años que hice unos cusos noctucnos sobre ello y entonces no estaba tan avanzada la eléctronica como ahora, ya que me quedé en los transistores y triac.
De nuevo muchas gracias por tus lecciones.
Un fuerte abrazo
Lluis

ARTURO

Posts: 1700
Ubicación: VALENCIA



Pastorcillo

Posts: 1700

Ubicación: VALENCIA

Fenomenal Geni. A menudo trabajo te has comprometido y lo bien que lo estas explicando.-

Yo este año voy a intentar utilizar los led en cuento me sea posible. Hoy he estado en un comercio especializado y me han mostrado una lámpara foco a led, tiene aproximadamente un diámetro de 5 o 6 cm. y esta compuesta de 19 led para conectar a 12v. , su valor es de 12,60€ cada uno.

Geni, así se hace belenismo, te felicito.


Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid



 Una vez conseguido meterla la duda en el cuerpo a mijita sobre si comprar o no comprar un soldador, hoy vamos a darle otra vuelta de tuerca, con dos soldaduras adicionales que marcan la diferencia entre el novato y el, digamos, profesional.



Iluminación de escenas-12

H2 – Varios LEDs a 3V con conector

Introducción

Una vez conseguido conectar un LED o tres o más LEDs proponemos dar un paso al frente a fin de obtener un instalación técnicamente más versátil y que de paso tiene muchas aplicaciones. Se trata de conseguir que el alimentador se conecte al circuito mediante un conector, de forma similar a como se ve, para otra aplicación distinta de la que nos ocupa, en <065 Objetivo del metodo H2.jpg> .

Los Conjuntos obtenidos hasta ahora con los métodos H y el H1 tienen ambos los siguientes inconvenientes:
·          el conjunto está unido al alimentador y no puede separarse sin cortar el cable o desoldando los cables de algún LED, Es decir el alimentador queda esclavo de los LEDs
·          el alimentador es una elemento relativamente caro con respecto a los componentes a los que está instalado (LEDS y resistencias), algo así como menos de 10€ contra mucho menos de 1€, por lo que es conveniente rentabilizarlo en varias aplicaciones este año o en el próximo, cuando decidamos cambiar un circuito o alimentar otro circuito o componente.

Unión con conectores

Vamos a ver primero los tipos de elementos con los que vamos a operar. Ver gráficamente el montaje previsto en   <066 Esquema de montaje con conector de 3 LEDs al alimentador.jpg>

1-   El alimentador . Existen el mercado, básicamente a nuestros efectos, 2 tipos de alimentadores. Uno el indicado en el archivo 037 y el segundo, más tecnificado si cabe, es el que se muestra en <067 Alimentador hasta 12V con polaridad invertible en acoplador.jpg> y <068 Detalle del alimentador.jpg>
Este alimentador dispone en el extremo del cable de un acoplador al que puede enchufarse una serie de conectores hembra que también se suministran.
·          La polaridad puede invertirse enchufando el conector que se utilice en una u otra posición dentro del acoplador. Sin más.
·          Ver el acoplador y algunas de las clavijas suministradas en <069 Acoplador del cable del alimentador y varios conectores hembra.jpg> y un conectar enchufado en <070 Conector hembra enchufado,jpg>

2-   Los conectores
Se suministran con el alimentador una serie de conectores hembra, como hemos visto en el fichero 069 y 070 anteriores. Estos conectores deben enchufarse a un conector macho, que deberemos solar al cable común con los LEDs.
·          El despiece de un conector posible es el indicado en el fichero <071 Despiece del conector macho para el cable de LEDs.jpg>

Soldar el conector en el cable de los LEDs

El conector que aplica en nuestro ejemplo, tiene dos puntos de conexión (ver <072 Preparando soldadura cable de LEDs al conector macho.jpg>) :

  • Uno está formado por un encaje situado en el mismo eje interno del conector al que se soldará uno de los hilos del cable. Es un punto de soldadura. Recuerdo que antes debe estañarse el hilo a soldar.
  • Un segundo está formado por un pequeño taladro en la patilla del conector a través del cual,
    • se pasará el otro hilo del cable,
    • se doblará,
    • y se soldará por su exterior,
    • Recuerdo aquí de nuevo el Truco nº5 del método H: patilla e hilo doblado encima se calentarán primero para luego aplicar de inmediato el estaño que fundiendo los soldará.

Acto seguido puede enrocarse la tapa del conector y queda dispuesto para su conexión

Objetivo conseguido

El objetivo final se puede ver en la foto del fichero <075 Tres LEDs con alimentador a 6V  equipado con un conector.jpg>





(065 Objetivo del metodo H2.jpg)



(067 Alimentador hasta 12V, con polaridad invertible en acoplador.jpg)



(068 Detalle del alimentador.JPG)



(069 Acoplador del cable del alimentador y varios conectores hembra.jpg)



(070 El conector hembra enchufado.jpg)



(071 Despiece del conector macho para el cable de LEDs.jpg)



(072 Preparando soldadura cable de LEDs al conector macho.jpg)



(075 Tres LEDs con alimentador a 6V equipado con un conector.jpg)



Adjuntos
----------------
Adjuntos 065 Objetivo del metodo H2.jpg (263KB - 369 descargas)
Adjuntos 066 Esquema de montaje con conector de 3 LEDs al alimentador.pdf (21KB - 722 descargas)
Adjuntos 067 Alimentador hasta 12V, con polaridad invertible en acoplador.jpg (246KB - 354 descargas)
Adjuntos 068 Detalle del alimentador.JPG (194KB - 323 descargas)
Adjuntos 069 Acoplador del cable del alimentador y varios conectores hembra.jpg (202KB - 308 descargas)
Adjuntos 070 El conector hembra enchufado.jpg (153KB - 310 descargas)
Adjuntos 071 Despiece del conector macho para el cable de LEDs.jpg (162KB - 299 descargas)
Adjuntos 072 Preparando soldadura cable de LEDs al conector macho.jpg (235KB - 344 descargas)
Adjuntos 075 Tres LEDs con alimentador a 6V equipado con un conector.jpg (250KB - 332 descargas)

Suny

Posts: 2962
Ubicación: Zaragoza



Pastorcillo

Posts: 2962

Ubicación: Zaragoza

Una preguntica para ti... ¿en la foto 072 podrías indicarnos los puntos exactos de soldadura al conector macho despiezado?... quizás usando nuestro querido Photoshop... o ¿podrías ponernos alguna fotico intermedia entre la 072 y la 075 donde se vea con más detalle esta fase intermedia de soldaduras?

Muchas gracias anticipadas.

mijita

Posts: 1266
Ubicación: Málaga



Pastorcillo

Posts: 1266

Ubicación: Málaga
Soldador??????????, pero si eso fue lo primero que compré... pero como le temo tanto a los ... paf, y olocirto a chamusquina, pues eso... que no me atrevo con más uniones, y se me da muy mal lo de las uniones con el soldador. Lo que sí es cierto , es, que en la lumbre tendré que poner un leds parpadeante pero... " lo compraré". Eso no quita que siga con los experimentos sencillitos para novatos, y le echaré valor, "le diré a mi marido que lo conecte, ji, ji. "

Muchas gracias por compartir tus conocimientos, esto hace que aunque algunos no llevemos a la practica muchos de los puntos a seguir... por lo menos nos acrecetamos en sabiduría electronica, que dicho sea de paso , nunca está de más.

Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

¡Alto ahí, mijita!.

Nada de LEDs para lumbres, fuegos y similares. Esto se hace con mezclas de neones y lámparas oscilantes y de esto he escrito ríos en este Foro. Cuando teng a más tiempo si no lo encuentras te pongo la dirección pero, con el BUSCAR  seguro que lo encuentras.




Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

¡Alto ahí, mijita!.

Nada de LEDs para lumbres, fuegos y similares. Esto se hace con mezclas de neones y lámparas oscilantes y de esto he escrito ríos en este Foro. Cuando teng a más tiempo si no lo encuentras te pongo la dirección pero, con el BUSCAR  seguro que lo encuentras.




Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

Vamos a ver lo de nuestra reina Suny:

Yo creia que lo había explicado y que sobraba la foto intermedia. Mira lo que pongo en el texto:

El conector que aplica en nuestro ejemplo, tiene dos puntos de conexión (ver <072 Preparando soldadura cable de LEDs al conector macho.jpg>) :

  • Uno está formado por un encaje situado en el mismo eje interno del conector al que se soldará uno de los hilos del cable. Es un punto de soldadura. Recuerdo que antes debe estañarse el hilo a soldar.
  • Un segundo está formado por un pequeño taladro en la patilla del conector a través del cual,
    • se pasará el otro hilo del cable,
    • se doblará,
    • y se soldará por su exterior

 Es decir , el cable de dos hilos que se ve en la foto tiene uno de ellos doblado a 90º, en ángulo recto. Este es el que se introduce en el agujero de la patilla que se ve en la foto. Se dobla una vez pasado por el agujero y se suelda por el exterior de la patilla (la parte que no vemos).

El otro hilo, el recto, se enchufa directamente en el centro del conector, donde hay una entrada en cueva, y se suelda alli mismo, por encima.

Si se entiende así Suny, me ahorro la foto que no tengo. Si no se entiende haría una foto en cuanto pueda.




Suny

Posts: 2962
Ubicación: Zaragoza



Pastorcillo

Posts: 2962

Ubicación: Zaragoza
Mijita tranquila... yo too tenía la misma confusión entre neones y leds... pero Josefo me la aclaro y mi peque too... Me explico... os he puesto antes la fotico de mi nueva gatita Chanclas y dentro de poco voy a tener un LED real en casa... un hamster vamos... tiene tan solo unos días y está con su mama todavía... pero ya está bautizado antes de venir... mi peque eligió su nombre... entre Neón y Led... se quedo con Led ji ji... se acabo la confusión vamos.

Ya os pondré too su fotico cuando esté por aqui... su casita con un montón de tubitos de colores ya le está esperando... a ver ahora que tal se llevan la gata y el ratón ji ji...

Te adjunto el enlace de un paso a paso de mi hoguera... usando dos neones... uno fijo y otro intermitente pero comprados ya preparadicos... tan solo falta cortar los cables y con... unas clemas o fichas de conexión... colocarla en su lugar definitivo en mi belén.

https://foro.belenismo.net/forums/thread-view.asp?tid=5593&posts...

Geni... ahora sí que me he aclarado... un punto de soldadura en el centro del conector y el otro en el agujero... grache... quizás no te entendía al no tener realmente el conector macho... está en la tienda vamos... conectores hembras sí tengo... pero machos ninguno... a lo mejor teniendolo en las manos hubiera sido más fácil entender tus palabras... grache de nuevo.

Me gustaría too que contestarás a una pregunta sobre voltaje que te hace un poco más arriba Laor... yo too me he quedado con esa duda... ¿3V o 6V?



Modificado por Suny 19/9/2007 15:58

mijita

Posts: 1266
Ubicación: Málaga



Pastorcillo

Posts: 1266

Ubicación: Málaga
Huy, huy, pero que follón... entre los leds y los neones, tengo la cabeza echa un liote.

Gracias Suny, mis intenciones era de hacerlo como tú indicastes, y que nuestro amigo Geni , también especifico en su día, pero las manos y mi mente se hacen un liote de los grandes a la hora de especificar cual de ellos tengo que poner.

Cuidadín, con la nueva mascota, gato y ratón... menuda fauna, aunque mejor no te digo nada del zoologico que tengo en casa con las minismascotas.

Un besote.





Hola Eugeni.

Yo tambien estaba callado, espectante. Pero hay ciertos limites...
Muy bien, un articulo que sigo dia a dia, y que espero sea largo y mantenga esta calidad para entenderlo los manazas como yo...

Por cierto, sabes y comentas que se venden Led al uso a 3v y 220v, pero, ¿se venden Led al uso -montados- para 5 o 12v?
Se que acabas de explicar como montarlos, pero no me aclaro y "soy muy joven para morir...electrocutado"
Gracias de antemano.

Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

paizga - 19/9/2007 19:26 ... Por cierto, sabes y comentas que se venden Led al uso a 3v y 220v, pero, ¿se venden Led al uso -montados- para 5 o 12v? Se que acabas de explicar como montarlos, pero no me aclaro y "soy muy joven para morir...electrocutado"...

Pues si te digo que no los venden seguramente me equivocaré, porque cada vez que consulto catálogos, en el tema LEDs, me encuentro con cosas nuevas. Evoluciona rapidamente. Por ejemplo sí hay LEDs a 12 V, pero son del tipo lámpara de LED s. Esto lo digo en el post e incluso en el catálogo que ya veo que se lee poco, porqué allí hay muchos datos.

En cuanto a LEDs para 5 V puede que los haya, para aplicciones industriales y los he visto en catálogos, pero no los encontrarás.

  A mi lo que me maravilla de tí Pablo, ya sabes que tus preguntas siempre me descolocan, es que escribo algo para que se entienda, que sea fácil de aplicar, que se encuentre en el mercado, que su montaje sea accesible a cualquiera y me sales con preguntas esotéricas sobre lo que ni yo mismo imaginar pudiera,

  • Porqué si fuera aplicable fácilmente, pués ahí estaría en mis posts.
  • Si no está, mejor te olvidas de ello, porque no está a tu alcance, o en el comercio normal o sencillamente no debes usar.
  • Si no lo he puesto es que no existe. En el bien entendido de producto comercial para no-especialistas.
  • Si quieres Webs raras al respecto para comprar LEDs esotéricos y cosas que no tiene aplicación alguna en el Belén, excepto para muy electrónicos, pues me lo dices y los pongo. Pero advierto, vale más el porte que el coscorrón.

 Ya sabes Paizga, a mandar


conchi

Posts: 1907
Ubicación: asturias



Pastorcillo

Posts: 1907

Ubicación: asturias
Pués sí,como dice Mijiita sigo asomaica y sin perder detalle................guardandolo todo para cuando se me quite el " trauma " que tengo con esto de la electricidad
Agradecida a Geni por el esfuerzo

Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

Vamos a cambiar un poco y centrarnos en los focos de LED s, que son el colofón de esta serie y, en realidad , lo que la provocó.

Iluminación de escenas-13


I – Focos de LEDs


Introducción
El elevado precio de los focos convencionales así como su peso y volumen, me indujo hace más de un año a ensayar la iluminación de determinadas escenas mediante una linterna de LEDs, que empezaban a popularizarse, sin bien su precio era aún elevado, del orden de 15 € en aquel momento. La luz que proyectaban a 1 m cubría un área que era adecuada para pequeñas escenas.

Tenían dos inconvenientes básicamente:

  • Al ser a pilas su intensidad tendía a disminuir con el tiempo
  • En su estado original no podían conectarse con el programador y no era cuestión de encenderlas a mano cada vez que apareciera la dichosa escena a iluminar.

En unos pocos meses empezó a popularizarse su venta en los Todo a 100 y su precio bajó bruscamente. Si su compra se efectuaba en un almacenista, se podían obtener por alrededor de 2,0 € y actualmente no es difícil su adquisición en los detallistas por este precio y aún ligeramente inferior. Todo ello aceleró el antiguo objetivo de su uso y lo puse en práctica en el Belén Parroquial Geni 2006. Buena experiencia, que duró poco.

El resultado fue un desastre, pues duró lo que duró, algunos lo pudieron ver en su buenos momentos iniciales en los que funcionó correctamente y al final falló. Inútil decir que esto movió al autor a buscar una solución que se encontró y que una vez solucionado y probado es el motivo de este post.

El resultado es positivo y pueden usarse focos de LEDs económicos para nuestras aplicaciones con resultado satisfactorio. Su adaptación no obstante no es sencilla y necesita cierta experiencia en soldadura o al menos paciencia, mucha paciencia. En tiempos, al principio del proceso, propuse el uso de estos focos al menos a dos forer@s, ilustres los dos, destacando lo fácil y sencillo que sería su aplicación en Belenes. Uno de ellos los usó, en dioramas, se cargó a varios me dijo y no le funcionó, evidentemente. La solución existe pero, queridos forer@s, mi propuesta no es tan fácil de aplicar como suponía.

Debido a lo anterior, y para que sirva de experiencia a otros, este post se divide en tres partes:
·
Experiencias en el uso de linternas de LEDs sin modificar.
·
Tipos de linternas de LEDs
·
Modificación de una linterna de LEDs para su uso como foco

Experiencias en el uso de linternas de LEDs sin modificar

La experiencia se hizo con la linterna que se muestra en <077 Linterna primera experiencia 2006.jpg>.

  • Se quitó el paquete de pilas y se sustituyó por dos hilos de cable eléctrico. Uno atado a la carcasa de la linterna y el otro al muelle central interno que hacía contacto con el paquete de pilas y este al muelle central externo. Ver <078 Detalle tapa externa desmontada.jpg>.
  • Al final quedó como se indica en <079 Sustitución de las pilas por dos hilos.jpg>
  • Los dos hilos se conectaron a un alimentador que se ajustó al mismo valor de las pilas, es decir  4,5V y este último al programador en fase atardecer. El foco se colocó en la parte alta del Belén iluminando la escena antedicha.
  • El foco se encendía al atardecer iluminando la escena. Perfecto. Duró unos días. Ver posada iluminada con el foco antedicho en <080 Escena fente posada al atardecer-noche.jpg> .  De los 12 LEDs presentes se fundieron 7 y quedaron 5. el foco perdió su eficacia con estos pocos LEDs.

El motivo de esto no es otro que los LEDs no estaban protegidos con resistencias individuales. Una vez se desmontó el Belén y la linterna en función foco, se comprobó que efectivamente al estar pensado para su uso con pilas, de funcionamiento siempre “menguante”, no se habían protegido los LEDs con resistencia alguna.

  • No hay subidas de tensión previsible con pilas. El porqué solo se fundieron 7, esto no lo sé, pero imagino que con más tiempo se hubieran fundido más.
  • Estaba enchufado a un alimentador con mucha mayor capacidad y sujeto a fluctuaciones de red, etc y en un momento determinado se sobrepasaron largamente los 20-30 mA admisibles y se fundieron.

No hay otra solución, si queremos que funcione de forma intermitente y automática, que proteger los LED de forma individual, uno a uno con una resistencia. Y este fue el próximo paso.

Tipos de linternas de LEDs

Pero antes, para enfocar correctamente el problema es necesario conocer las linternas disponibles en el mercado (recuerdo que la que se usó de prueba tiene un precio demasiado alto), su composición interna y verificar si son convertibles fácilmente o no.

Siempre en Todos a 100, se han encontrado varios tipos de linterna de LEDs, básicamente 3 por su composición interna, que es lo que nos interesa. Ver la foto <082 Tipos de linternas de LEDs.jpg>

Se distinguen por cuatro características:

  1. Por estar diseñadas con componentes enroscados, carcasa, foco y porta foco, como pasa en las tres primeras empezando por la derecha. Esta facilita enormemente la modificación de la linterna.
  2. Estar diseñada con elementos embutidos, como pasa en la primera de la izquierda, lo que dificulta el desmontaje (riesgo de romperla, se rompe casi siempre) y el montaje posterior.
  3. Estar reunidas en dos coronas internas, separadas, las conexiones comunes a las dos patillas del LED.  Esto permite una adaptación más cómoda. Es el caso de la linterna de prueba del 2006 antes descrita.
    • En las otras tres linternas la construcción interna está hecha con las uniones “sui generis” y, prácticamente, se tienen que destrozar al desmontarla para añadir las resistencias.
  1. Todos ellos están equipados con LED sencillos de 5 mm, de luminiscencia normal, muy baratos, cuando los que utilizamos normalmente son de alta luminiscencia. No son útiles para la función foco y debemos sustituirlos. Esto se comprobó al sustituir únicamente los LEDs fundidos.

Los precios son más o menos más baratos cuanto más sencillos son en construcción. Es decir donde aplica la característica 1, son las más caras. Donde aplica la 2, las más baratas. Pero en general, actualmente rondan los 2 €.

Modificación de una linterna de LED para su uso como foco

Ante todo, repito, el enfoque de esta modificación es puramente económico. Existen en el mercado LEDs más sofisticados, agrupados en bombillas tipo dicroico, con regulación incorporada, etc., etc. que proporcionan de forma comercial las características que vamos a obtener nosotros aquí, desarrollados para aplicaciones sofisticadas, de uso inmediato, mas ”confortable”, pero el precio es otro, bastante elevado de momento.

El objetivo de la modificación es pues sustituir los LEDs por otros de alta luminosidad y  añadir a cada LED una resistencia de 150 Ohmnios, de la misma forma que al aplicar el método H y con H1 y H2.

Caso nº 1, linterna de la prueba 2006
En la linterna de prueba 2006, la solución está facilitada por la existencia de dos coronas que reúnen las alimentaciones a las dos patillas de los LEDs.

    • Debemos pues cortar el aro que une una de las patillas, para soldar a cada uno de los sectores así obtenidos un extremo de cada resistencia individual.
    • Los otros extremos se sueldan al 2º aro disponible. Ver <083 Nuevos LEDs de alta luminosidad montados.jpg> y <084 Detalle instalación resistencias.jpg>
    • Finalmente las dos conexiones finales resultantes se pueden conectar a un alimentador que se fijará en 6V. Ver <085 Detalle conexión a alimentación.jpg>, <086 Montando el foco-Interior.jpg> y <086 Preparado para conectar a alimentador.jpg>

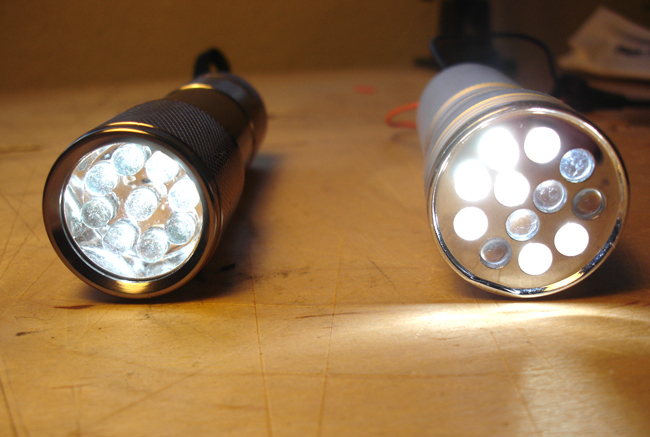

El resultado es satisfactorio y del podemos comprobar las distintas luminiscencias de los LED sencillos originales, no fundidos, y los de alta luminiscencia instalados. Ver fichero <90 LEDS originales y LEDs de alta luminiscencia instalados.jpg>.

Si comparamos el resultado obtenido con el de una linterna comercial sin modificar, una cualquier de las otras mostradas anteriomente, se obtiene el resultado que se ve en <091 Comparación linterna comercial y modificada.jpg>

No he detallado el proceso demasiado ya que este es el tipo de linterna que no modificaremos por su precio inicial. En todo caso es la más fácil de modificar.

Dejaremos para mañana la modificación necesaria para los otros tipos de linternas, que resulta ser una poco más laboriosa por lo explicado, pero que sí tiene aplicación práctica por su economía. Es la que nos interesa.



Modificado por Geni 20/9/2007 00:08




(077 Linterna primera experiencia 2006.jpg)

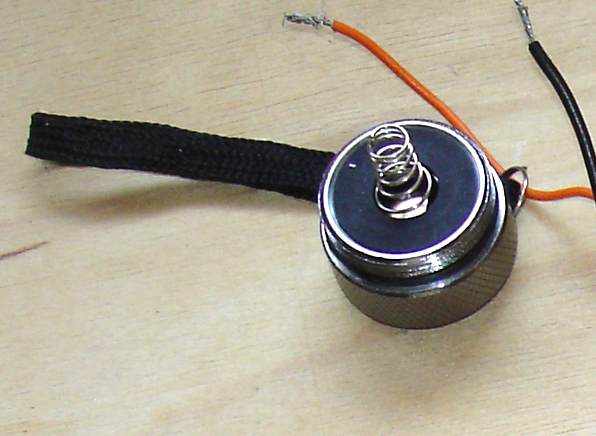

(078 Detalle tapa externa.JPG)



(079 SustituciiÃn de las pilas por dos 2 hilos.jpg)



(080 Escena frente posada al atardecer-noche.jpg)



(082 Tipos de linternas de LEDs.jpg)



(083 Nuevos LEDs de alta lumionosidad montados.jpg)

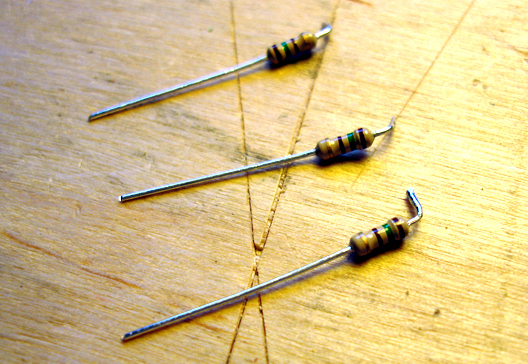

(084-Detalle instalacion resistencias.jpg)



(085-Detalle conexion alimentacion.jpg)



(086-Montando el foco-Interior.jpg)



(088-Preparado para conectar a alimentador.jpg)



(090- LEDs originales y LEDs de alta lumiiscencia instalados.jpg)



(091 ComparaciiÃn linterna comercial y modificada.jpg)



Adjuntos
----------------
Adjuntos 077 Linterna primera experiencia 2006.jpg (271KB - 305 descargas)
Adjuntos 078 Detalle tapa externa.JPG (224KB - 286 descargas)
Adjuntos 079 SustituciiÃn de las pilas por dos 2 hilos.jpg (209KB - 296 descargas)
Adjuntos 080 Escena frente posada al atardecer-noche.jpg (175KB - 303 descargas)
Adjuntos 082 Tipos de linternas de LEDs.jpg (204KB - 316 descargas)
Adjuntos 083 Nuevos LEDs de alta lumionosidad montados.jpg (217KB - 312 descargas)
Adjuntos 084-Detalle instalacion resistencias.jpg (241KB - 306 descargas)
Adjuntos 085-Detalle conexion alimentacion.jpg (298KB - 321 descargas)
Adjuntos 086-Montando el foco-Interior.jpg (234KB - 304 descargas)
Adjuntos 088-Preparado para conectar a alimentador.jpg (266KB - 313 descargas)
Adjuntos 090- LEDs originales y LEDs de alta lumiiscencia instalados.jpg (226KB - 307 descargas)
Adjuntos 091 ComparaciiÃn linterna comercial y modificada.jpg (248KB - 281 descargas)

Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid





Iluminación de escenas-14


I – Focos de LEDs Caso nº 2



Reservamos este penúltimo post para la modificación de las linternas más comunes del mercado y un análisis de su coste.

Caso nº 2. Modificación linternas de Todo a 100

En este tipo de linternas, que son las que verdaderamente nos interesan, no existen las dos coronas internas que hemos visto en la anterior. Aunque algunas están hechas con componentes roscados el acceso a las conexiones originales es difícil y siempre se termina destrozando parte de los internos, con lo que solo se puede conservar la última corona, la más cercana a los LEDs. En el caso de las linternas de diseño embutido, la de la izquierda en la foto 082, el peligro adicional consiste en que es fácil destrozar la primera corona, con lo que no tiene modificación posible. El proceso, siendo similar al anterior, tiene los pasos siguientes.

Desmontaje LEDSs y soldadura de nuevos

Procederemos como sigue:

  • Desmontaje de los internos. El resultado se indica en <094 Desmontando internos.jpg> . El aro situado a la izquierda ha quedado inservible para su reinstalación posteior.
  • Se desueldan los LEDs originales por la simple aplicación del soldador en la placa soporte. “Se caen” prácticamente cuando se aplica el soldador por detrás, en su soldadura y se le da un pequeño golpe o sacudida.
  • En la placa soporte, aparecen dos sectores circulares o anillos que unían las patillas de cada LED original agrupados por polos; el + y el -.
  • Nos olvidamos de la polaridad y procedemos a sectorizar uno de estos dos anillos comunes, al cual soldaremos una de las patillas de cada LED nuevo (siempre la misma: la corta o la larga).
    • Hemos elegido el anillo interior que “cortamos” en trozos con un cuchillo o elemento punzante, a fin de individualizar la conexión. Ver <095 Sectorizando la pista común de la placa soporte de LEDs.jpg>
    • Hemos anulado el LED situado en el centro para simplificar y porqué el nº disponible de ellos en el foco es suficiente.
  • Una vez asegurado la sectorización procedemos a soldar los LEDs nuevos introduciendo previamente las patillas por los agujeros existentes en la placa soporte. De esta forma una patilla quedará independiente y la otra en un sector común.
    • La soldadura se efectúa por puntos y puede cortarse el resto de patilla sobrante con posterioridad o antes, función de la pericia del soldador.

Soldadura de resistencias

Antes de proceder en el sentido indicado es conveniente preparar las resistencias como se indica en <096 Preparando las resistencias a soldar.jpg>

  • Se suelda todas las patillas dobladas al anillo sectorizado, el interior. Se recomienda hacerlo en grupos de dos o tres por motivos constructivos ya que las patillas deben ponerse en común. Resulta práctico unir de tres en tres por ejemplo y al final soldar únicamente unas cuantas, en la conexión común. Ver :
    • <097 Iniciando la soldadura de resistencias individuales.jpg>
    • <098 Soldando resistencias y uniendo los otros extremos.jpg>

(Ruego a los especialistas disculpen la chapuza de las soldaduras ya que uno no es un experto excelso en su ejecución, que digamos)

Unión con el alimentador

Al sistema anterior debemos ahora soldarle el cable de conexión con el alimentador de forma que,

  • uno de los hilos quede soldado al anillo circular exterior común y
  • el otro al punto común de las resistencias que hemos soldado al anillo sectorizado.
    • Ver <099 Cable de alimentación soldado.jpg>

Montaje fina l

Ya podemos montar de nuevo la linterna, y conectarla al alimentador regulado a 6V, sin preocuparnos de la polaridad, como ya hemos indicado en posts anteriores (siempre que se hayan seguido las instrucciones de montaje dadas)
Ver
·
<100  Montando el foco de nuevo.jpg>
·
<101 Carcasa montada y dispuesto para conectar alimentador.jpg>

Pruebas de luminosidad

Una vez conectado y a efectos de comprobar la distinta intensidad al variar la tensión de alimentación, se han efectuado dos pruebas a la misma distancia y el resultado obtenido confirma lo dicho.
Ver
·
<102 Foco alimentado a 4,5V.jpg>
·
<103 Foco alimentado a 6V.jpg>

Resultado final

El resultado obtenido puede verse en  la siuiente foto:
·
<104 Foco de LEDs a 85 cm alimentado a 6V.jpg>





(094-Desmontando internos.jpg)



(095 Sectorizando la pista commÃn en placa soportes de LEDs.jpg)



(0096 Preparando las resistencias a soldar.jpg)



(097 Inicando la soldadura de resistencias individuales.jpg)



(098 Soldando resistencias y uniendo los otros extremos.jpg)



(099 Cable de alimentaciiÃn soldado.jpg)



(100 Montando el foco de nuevo.jpg)



(101 Carcasa montada y dispuesto para conectar alimentador.JPG)



(102 Foco alimentado a 4,5 V.jpg)



(103 Foco alimentado a 6 V.jpg)



(104 Figura a 85cm iluminada con foco de LEDs .JPG)



Adjuntos
----------------
Adjuntos 094-Desmontando internos.jpg (293KB - 284 descargas)
Adjuntos 095 Sectorizando la pista commÃn en placa soportes de LEDs.jpg (249KB - 276 descargas)
Adjuntos 0096 Preparando las resistencias a soldar.jpg (286KB - 276 descargas)
Adjuntos 097 Inicando la soldadura de resistencias individuales.jpg (244KB - 333 descargas)
Adjuntos 098 Soldando resistencias y uniendo los otros extremos.jpg (284KB - 291 descargas)
Adjuntos 099 Cable de alimentaciiÃn soldado.jpg (279KB - 290 descargas)
Adjuntos 100 Montando el foco de nuevo.jpg (247KB - 285 descargas)
Adjuntos 101 Carcasa montada y dispuesto para conectar alimentador.JPG (200KB - 288 descargas)
Adjuntos 102 Foco alimentado a 4,5 V.jpg (198KB - 278 descargas)
Adjuntos 103 Foco alimentado a 6 V.jpg (166KB - 289 descargas)
Adjuntos 104 Figura a 85cm iluminada con foco de LEDs .JPG (192KB - 299 descargas)

Geni

Posts: 2379
Ubicación: Madrid



Pastorcillo

Posts: 2379

Ubicación: Madrid

Rollo matutino de Baltasar.

Queridos amigos, con el post anterior, el 14, estaba previsto terminar esta serie sobre iluminación de Belenes con una pequeña modificación sobre el índice inicial, ya que el último era precisamente el de temas económicos que, por las circunstancia ya comentadas, se adelantó con creces en la entrega 05 y a través de cada entrega.

Y estaba previsto terminar hoy no por casualidad o porqué era viernes, si no porqué era una fecha Belenista en cierto modo y por mi manía de planificar todo, más que todo por su simbolismo y el apodo que me impuso el Sr. Secretario de palacio. Hoy es S. Mateo, nuestro 2º gran Belenista original. Sí, el de los Reyes magos. Y digo segundo porqué ya saben los que me siguen que mi primero es mi amigo Lucas. Con perdón de nuestro gran Herodes que tiene cierta querencia por Mateo.

Volviendo al tema, mi asesor me indica que he insistido mucho en la iluminación "desde fuera", con los focos y foquitos, pero que no he hablado de la "iluminación interior".  No, no es una disquisición filosófica ni un ramalazo espiritual matutino. Es que, me dice el sujeto en cuestión, se puede iluminar desde dentro llamando la atención sobre algo que queremos que se vea, aprovechando su naturaleza o disposición física. Me ha recordado por otro lado una deuda con algún forero sobre algún que otro circuito.

Pués bien, esta serie terminará s.D.q. en la entrega 15 el lunes próximo, con la inclusión de una forma especial de iluminar una escena. Desde dentro. Sin focos. Que no he inventado yo, ya que la copié de un Belén hace años y que tiene que ver con nuestro evangelista S. Mateo y sus Reyes magos y sus pajes; que por cierto están saliendo estos días en la 5ª entrega de Del Prado y precisamente el Rey Melchor y su paje, anteayer. Pués éste y su paje salen el lunes, aquí, en el último post de esta serie.

Perdonad el rollo, pero si aún me está leyendo alguien, aviso que esta vez, lo del lunes, no será para aprender a soldar, ni para novatos, más bien será para Pitagorines y Huéspedes. Pero es que no todo tiene que ser para empezar, también es bueno poner una guinda al pastel un poco compleja...como la vida misma. Si no, mis dos amigos citados no tendrían sobre qué opinar y otro se quedaría sin su circuito (él ya sabe quién es, claro que a lo mejor no se da por aludido)

Buen finde a todos.



Modificado por Geni 21/9/2007 07:58

Pitagorin

Posts: 933
Ubicación: Valencia



Pastorcillo

Posts: 933

Ubicación: Valencia
Y si alguien tiene dudas acerca del curso de Geni, seria este el momento de plantearla.


Geni - 21/9/2007 07:49

Perdonad el rollo, pero si aún me está leyendo alguien, aviso que esta vez, lo del lunes, no será para aprender a soldar, ni para novatos, más bien será para Pitagorines y Huéspedes. Pero es que no todo tiene que ser para empezar, también es bueno poner una guinda al pastel un poco compleja...como la vida misma. Si no, mis dos amigos citados no tendrían sobre qué opinar y otro se quedaría sin su circuito (él ya sabe quién es, claro que a lo mejor no se da por aludido)

Buen finde a todos.





Espero con impaciencia nuevas ideas.


biznaga

Posts: 323
Ubicación: Málaga (Marbella)



Pastorcillo

Posts: 323

Ubicación: Málaga (Marbella)

   Hola a todos y aunque me repita, gracias por todo Geni, este curso es alucinante.

    Y ahora mi pregunta, que puede que suene tonta pero es que no acabo de aclararme. En la página web de FMAS en la información sobre leds aparece el mensaje "no admite regulación". ¿Qué significa?. Tal y como yo entiendo significaría que  un led no se puede conectar a la fase de noche porque ésta supone un aumento progresivo de la luz de esa fase, una regulación; por tanto ¿el led sólo puede conectarse a la salida on/off de un día-noche?. Eso supondría, según veo, que se iluminaría de golpe y no progresivamente. En cuanto a los neones no pone nada pero ya que estamos pregunto si estaríamos ante lo mismo, que "no admiten regulación". Si fuera así, en micaso que es para iluminar una escena concreta, me parece que lo más interesante sería que permaneciera siempre encendido iluminando esa escen apermanentemente y al anochecer resaltaría poco a poco al irse apagando las luces de día y encendiéndose las de la noche. No se si me he explicado bien pero si alguien me resolviera estas duda se lo agradeceria.


huésped extranjero

Posts: 220
Ubicación: Sicilia (ITALIA)



Pastorcillo

Posts: 220

Ubicación: Sicilia (ITALIA)
Un saludo a todos.

Hola Geni, quieren precisarte que si te he sugerido de realizar un curso sobre la soldadura a estanque de los miembros electrónicos, está solo porque creo que si los principiantes no saben soldar, también más o menos, los miembros entre de ellos, todo lo que tú has dicho y hecho ver o dirás y harás ver, por ellos es pura teoría que no podrán llevar nunca a la práctica.
Por este motivo invito a todos los principiantes a entrenarse a soldar, también de los simples trozos de hilos entre de ellos, para que se acostumbren sobre esta técnica.
Desaforadamente no puedo hacerlo yo porque no conociendo muy bien al español, no querría que algunos de vosotros siguieran cortando las venas leyendo lo que escribo.
Quise precisar sencillamente éste.
Perdona por mi intromisión.

Un cordial saludo
Aldo


Modificado por huésped extranjero 21/9/2007 15:37

Suny

Posts: 2962
Ubicación: Zaragoza



Pastorcillo

Posts: 2962

Ubicación: Zaragoza
huésped extranjero - 21/9/2007 14:36

Un saludo a todos.

... curso sobre la soldadura... por ellos es pura teoría que no podrán llevar nunca a la práctica.
... Por este motivo invito a todos los principiantes a entrenarse a soldar...




Hola Huésped extranjero.

Pues tienes razón... lo que nos falta a los novatos es un curso de soldadura pero... la red está plagado de ellos... no quieras darle más trabajo a Geni ¿vale?

http://roble.pntic.mec.es/~jsaa0039/cucabot/soldadura-pcb.html

Ahora solo nos falta la práctica como tú mismo dices... así es como realmente se aprende todo... practicando... y cometiendo errores... pensando siempre que la próxima vez que lo hagamos nos saldrá mejor... así que tod@s los novat@s a soldar... vamos.

Os pongo unos truquitos... copiados integros de una web... para no meter la pata... y con un poquito de humor que nunca viene mal.


"Una buena soldadura tiene:
- el estaño justo, más estaño no significa soldadura mas fuerte.
- aspecto cóncavo, cuando es en una placa de electrónica decimos forma de cucurucho de helado.
- apariencia brillante y limpia. Con el tiempo se volverá mate por oxidación pero recién hecha debería brillar como el cáliz de misa.

Si está mate se le llama soldadura fría y tarde o temprano se romperá.
Causas de soldadura fría: los materiales no tenían la temperatura adecuada; se movieron durante el fraguado (ese pulso!!); se enfriaron muy rápido (te dije que no soplaras!!); el estaño es viejo ya se ha fundido y enfriado varias veces o es de mala calidad; usaste la técnica de arrimar una gotita de estaño en la punta el soldador eh! O cualquier combinación de estas.

La soldadura no esta limpia hay impurezas (escorias) en la soldadura o cerca. Las piezas o el soldador no estaban limpios; la punta tenia escorias de resina u otros materiales quemados. Ya vimos que si limpias antes trabajas menos."


Saludos.



Modificado por Suny 21/9/2007 15:59




(soldadura.jpg)



Adjuntos
----------------
Adjuntos soldadura.jpg (9KB - 240 descargas)

huésped extranjero

Posts: 220
Ubicación: Sicilia (ITALIA)



Pastorcillo

Posts: 220

Ubicación: Sicilia (ITALIA)
Hola Suny

Te aseguro que mi intención no es de dar otro trabajo a Genios, que además está conduciendo un curso excelente y con mucha profesionalidad.
Mi real intención es solicitar a todos los principiantes a entrenarse mucho en la técnica de la soldadura de modo tal de superar la misma convicción de no lograr soldar e iniciar a hacer práctica en montar a los varios miembros que por el momento son led y resistencias pero dentro de algún tiempo también podrían ser elementos relativos a circuitos un algo más complejos.
Sólo llevando a la práctica todo aquél que hasta a ahora Geni os ha enseñado, podréis entender que no hay nada difícil.

Pasando a tus consejos, comparto en lleno todo lo que has dicho, pero tengo que precisarte que las imágenes alegadas, aunque en un cierto cuál sentido también son aplicables a las soldaduras a estanque, en realidad se refieren a otro tipo de soldadura que es llamada "soldadura eléctrica o soldadura a arco voltaico."
Este último tipo de soldadura es la que ejecutan a los herreros cuando sueldan trozos de metal entre de ellos.

Te felicitas a Geni por su óptimo trabajo.
Buen trabajo a todos

Aldo


Modificado por huésped extranjero 22/9/2007 12:46
josehipa

Posts: 1
Ubicación: madrid


Pastorcillo

Posts: 1

Ubicación: madrid
Por favor, una explicación sencilla -para inútiles- de como hacer que un led funcione a 220v.
Muchas gracias.

Suny

Posts: 2962
Ubicación: Zaragoza



Pastorcillo

Posts: 2962

Ubicación: Zaragoza
josehipa - 21/9/2007 21:01

Por favor, una explicación sencilla -para inútiles- de como hacer que un led funcione a 220v.
Muchas gracias.


Hola Josehipa.

Nadie es inútil... ni en este foro... ni en la vida real... si tú te lo consideras... es muy sencillo comprátelo YA HECHO... todo preparadico... vamos. Si por el contrario... te has equivocado de palabra... me refiero a "inútil"... y realmente quieres aprender... simplemente lee no solo este curso sino tanta y tanta información ÚTIL que hay en este foro... y despues de leer... te vas a la práctica y eso... practicas... entonces aprenderás a hacer lo que tú quieras hacer ¿vale?

Por cierto BIENVENIDO a este foro.

Saludos.
Páginas: < 1 2 3 4 5 6 7 8 >
Saltar al foro :
Buscar en este foro
Versión Impresa
Enviar un mail con el enlace a este tema

(Borrar todas las cookies grabadas por este sitio)
Ejecutándose MegaBBS ASP Forum Software
© 2002-2024 PD9 Software
