Como no saco tiempo para poner el paso a paso de una vez, si me lo permitis voy a ir poco a poco, a ver si para el jueves lo dejo completo.
Las medidas en la foto me las puso Galtxa (que siempre esta dispuesto a ayudar).

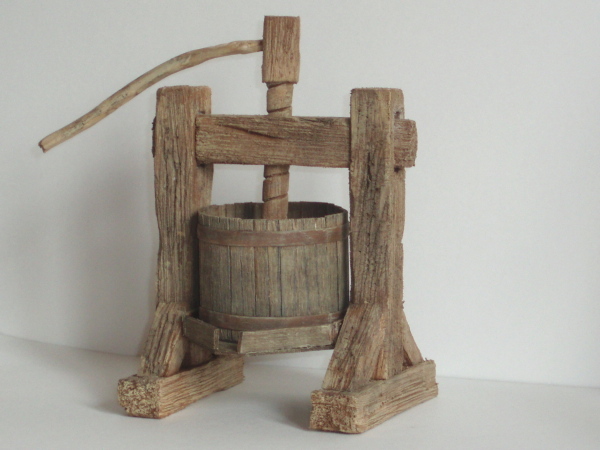

PRENSA DE UVA

Materiales:
Poliestireno extruido (Del amarillo)
Madera de cajas de frutas
Cola
Nogalina
Pintura acrílica marrón castaño, ocre claro, naranja y negro.
Cutter
Tijeras
Lija
Cepillo de alambre.

Realización:

Cilindro

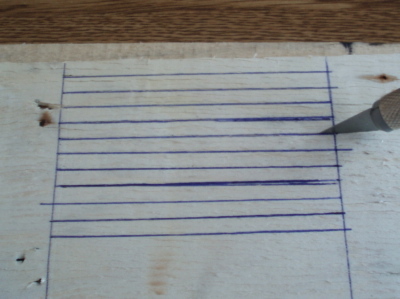

En trozos de madera de las cajas de frutas (de la que es mas delgadita) he dibujado los listones que forman el cilindro de la prensa, marcándolos un poco mas largos que la lonjitud que necesito
Después los he cortado sin separarlos del resto de la madera para que continúen unidos (prensa1)..

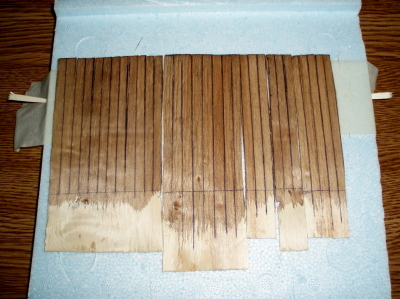

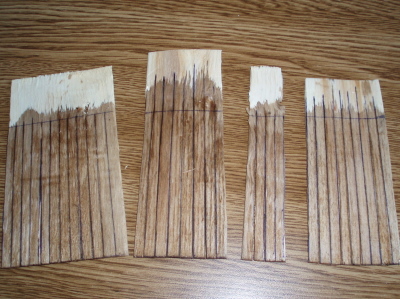

Después he teñido con nogalina los listones por las dos caras (prensa2).
Para unirlos he colocado una tira de cinta adhesiva pinchada en una plancha de corcho, sobre ella he pegado las piezas de madera de los listones (que estarán unidos al menos por un extremo) para que se sujeten y pueda trabajar mejor (prensa3).

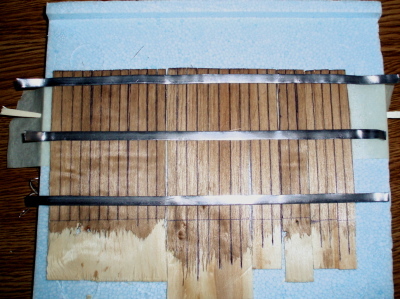

Después he pegado dos tiras de plomo adhesivo (puede utilizarse aluminio de las bandejas de alimentos, en ese caso utilizaría doble capa) dejando un trozo para unirlo después (prensa4).

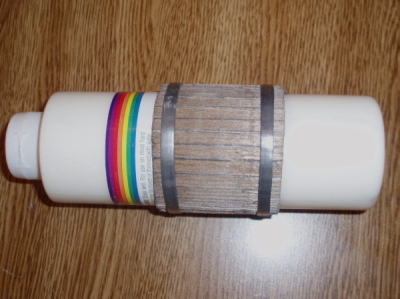

Se corta lo sobrante de los listones y se forma el cilindro. Para redondearlo bién nos podemos ayudar con algun objeto (en este caso un bote grande de pintura) (prensa5).
Pegamosla tira de plomo un trocito sobre si misma.

Estructura de la prensa

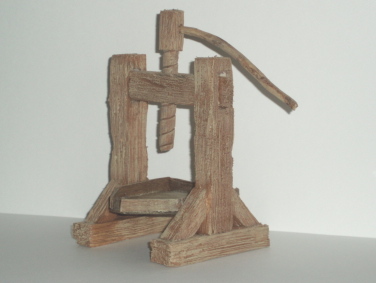

El resto de la estructura de la prensa esta hecho con poliestireno extruido de color amarillo.

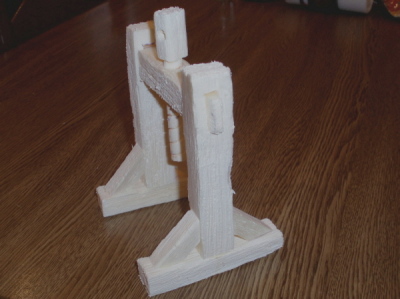

He cortado las piezas que componen el soporte, las he rallado lonjitudinalmente con un cepillo de alambre las he hecho alguna muesca o grieta con el cutter y las he pegado tal y como muestra la foto (prensa6).

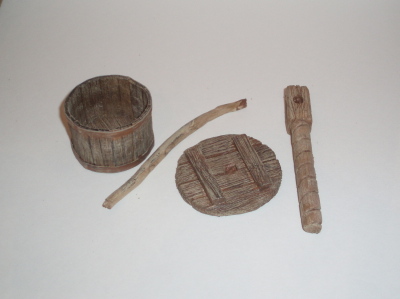

La base que sujeta el cilindro esta hecha también con madera de cajas de frutas.

La pieza que forma la rosca la he hecho dibujando la espiral con un rotulador y haciendo la hendidura con un cutter. La palanca es un trozo de palo sin corteza.

Para colocarlo simplemente he hecho un agujero en el listón superior.

La forma de pintarlo ha sido:
Cilindro:
1º Nogalina a la madera.
2º Veladura ocre claro con pincel seco a todo ello.
3º Pintura negra muy aguada para dar sensación de humedad.
Aros:
1º: Pintura marron castaño.
2º Pintura naranja muy diluida para imitar óxido.
2º Veladura ocre claro con pincel seco.4º Pintura negra muy aguada.
Estructura:
1º: Pintura marron castaño.
2º Veladura ocre claro con pincel seco.
3º Pintura negra muy aguada para dar sensación de humedad.



Modificado por Itzi 14/9/2006 22:21

Vaya prensa wapa, ¿No habrás hecho por casualidad un molino de harina hebreo? es que tengo pensado hacer uno y me gustaría ver algunos detalles.

Gracias y un abrazo.

Enhorabuena por su prensa Itzi, aunque yo te voy a poner una pega, con el trabajo que te han dado, ¿no merecía la pena, haberlo hecho todo con madera?, es que ha quedado muy bonita.

Gracias a todos por animarme.

Torresol:
No tengo ni idea de como es el molino que me comentas, pero si tienes alguna foto ya me la enseñarás porque me gustaría saber como son, aunque no se vea con detalle.
La prensa la he hecho así aunque no sea muy hebrea porque se parece a una que tenía mi padre para hacer txakoli.

Adolfo:
Me ha llevado poquísimo tiempo hacer la prensa, de verdad.
Seguramente tienes toda la razón y de madera sería mejor, pero acabo de conocer este tipo de poliestireno y estoy experimentando con el, y aprendiendo a manejarlo, poco a poco me voy enterando de sus ventajas e inconvenientes.

Ventajas sobre la madera:
Más fácil de manejar, de cortar, tallar...por lo tanto apto para novatos.
Más barato que la madera de balsa.
Cuesta muy poco darle aspecto de madera vieja, unos raspones de cepillo de alambre y ya está.
No tienes que andar comprando listones de distintos grosores. (es que soy muy mala con la sierra)
Se tarda poquísimo en hacer las cosas.

Inconvenientes:
Para mí solo uno: ¡¡¡Es mucho mas frágil¡¡¡

Por eso estoy animada a seguir probando, probablemente el año que viene cuando saque las cosas de las cajas (y vea algo roto) diré: ¡Que razón tenía Adolfo!
Un saludo.

Maravilloso, algún dia intentare hacerlo, un saludo.

preciosa... simplemente.

Está divina y el pap es buenísimo,gracias por compartirlo....Lo de la madera de balsa se me antoja que también podría sustituirse por unos calendarios de los que te dan en los chinos jejeje ya vienen así y te ahorras la mitad del trabajo no???
Felicidades y Gracias.

voy a intentar hacerla pero seguro que no me queda tan preciosa como a ti felicidades

Itziar enhorabuena por este trabajo tan bien realizado, el pap muy detallado, un saludo desde Elche....

Muchas gracias por las ultimas aportaciones de esta año, este paso a paso es de hace un siglo por eso aprovecho para hacer un aviso y dar la razón a Adolfo que no se si anda ya por el foro:
O sois muy cuidadosos o no la hagais de porexpoan, la que está en la foto hace mucho que se rompió y ya hice otra de madera de balsa.
