Técnica -> Iluminación y efectos especiales
circuito electrico para diorama 2012

Páginas: 1
361
ciudad real
buenos dias foreros,
para diciembre de este año me gustaria hacer un diorama,
ya se que es un poco pronto pero ya tengo varias ideas,
me gustaria que me ayudarais en el tema de la electricidad
por que no tengo ni idea.
mi idea es:
que quiero conectar bomillas led a bombillas de 25w todo en un circuito paralelo,
y queria saber si es posible o se pueden estropear las bombillas,
las bombillas led tienen transformador, el cual yo no tocaria.
esque me gustaria poner solo un enchufe y no dos.

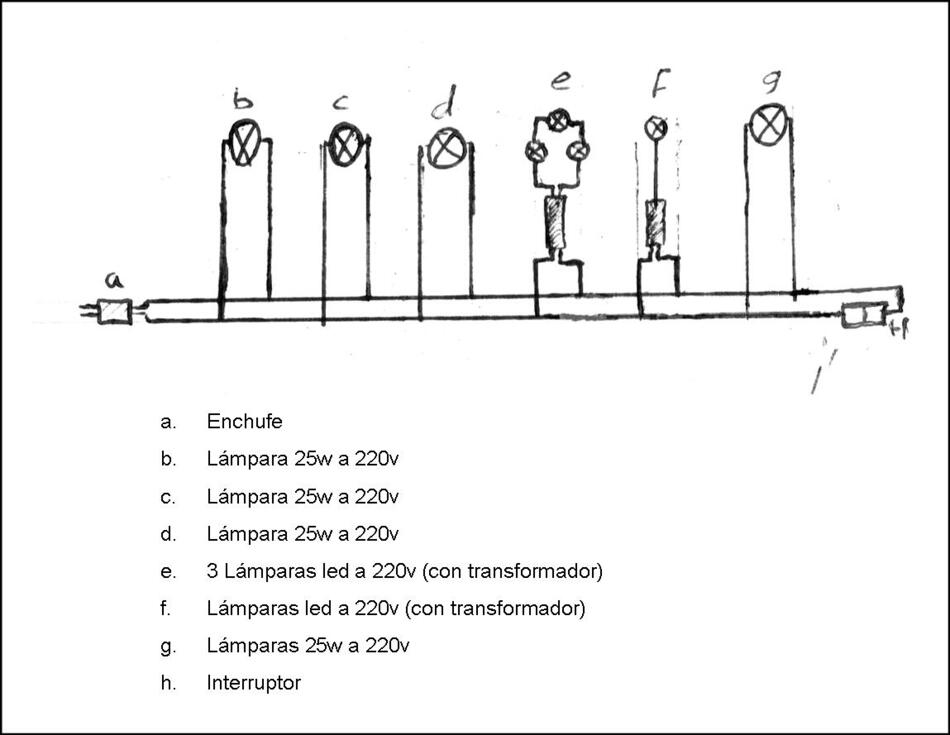

os pongo una foto para que se entienda mejor.

espero que no se me haya ocurrido una tonteria, jejeje.

gracias de antemano

(sistema electrico para el diorama.jpg)
Adjuntos
----------------
Parte superior de la página Parte inferior de la página
El Puerto de Santa Maria
puedes hacerlo perfectamente simepre y cuando el led venga preparado para 220v o bien con una resistencia como he estado haciendo este año con mis antorchas
Parte superior de la página Parte inferior de la página
179
Vila-real
Como te dice Alberto,no hay ningun problema en conectarlas en paralelo siendo a 220v.Un saludo.
Parte superior de la página Parte inferior de la página
8
CONSTANTINA(SEVILLA)
Buenas tardes Karlon, el interuptor h tienes que ponerlo entre el enchufe y la primera bombilla ( a y b ) y donde tienes el interuptor NO UNIRLO , si no formarias un cortacircuito.
Parte superior de la página Parte inferior de la página
8
CONSTANTINA(SEVILLA)
Buenas tardes Karlon, el interuptor h tienes que ponerlo entre el enchufe y la primera bombilla ( a y b ) y donde tienes el interuptor NO UNIRLO , si no formarias un cortacircuito.
Parte superior de la página Parte inferior de la página
933
Valencia

Se entiende que es un diorama y funciona sin controlador de iluminación.

Quedaria asi:






(sistema.jpeg)
Adjuntos
----------------
Adjuntos sistema.jpeg (77KB - 249 descargas)
Parte superior de la página Parte inferior de la página
361
ciudad real
gracias, por vuestros comentarios, me han ayudado bastante.
si no hubieseis contestado habria realizado un sistema que crearia cortocircuito, jejeje.

otra cosa, si en lugar de que las bombillas sean de 25w son 5w o 7 w, ¿el sistema electrico funcionaria igual? si verdad.
esque me interesaria colocar bombillas de menor tamaño, de ahi que quiera utilizar una de menor voltaje, aunque ya se que la iluminacion va ser menor.

otro cosa que distancia tengo que dejar entre las bombillas y el celaje y el corcho. para que no se queme.
aunque e pensado que podria utilizar bombillas que no se calienten como las (1-Lámpara 3 leds azules E14 220V 0.3W), pero quisiera saber cuanto iluminan.
gracias por todo, y por la solucion del circuito.
Parte superior de la página Parte inferior de la página
361
ciudad real
gracias, por vuestros comentarios, me han ayudado bastante.

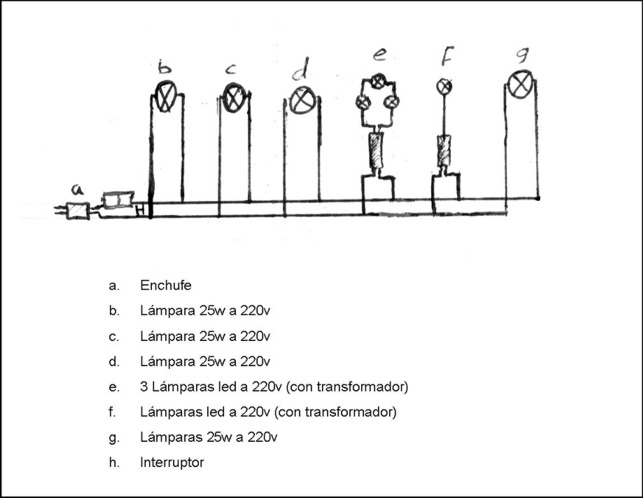

(sistema electrico para el diorama- DEFINITIVO.jpg)
Adjuntos
----------------
Parte superior de la página Parte inferior de la página
34
Tenerife
Hola amigos...para encender uno o los leds que quieras....si se desea, no hace falta un transformador.
fvallverdu@gmail.com (por si tardo en entrar en el foro). Los esquemas de necesitarlos, solo los publicaré en este foro.
Salu2 desde TENERIFE.
Parte superior de la página Parte inferior de la página
361
ciudad real
hola F2v,
que quieres decir, es que no consigo entenderlo.
Parte superior de la página Parte inferior de la página
34
Tenerife
Bueno ....que se sustituye el transformador por una resistencia ,un condensador , un diodo zener más o menos si se desea y alimentarlo directamente desde la red de 220Vac.
Salu2
Parte superior de la página Parte inferior de la página
