“Ascensor para el ángel”

 Vamos a realizar un ascensor para que nos haga subir y bajar el ángel de la anunciación a los pastores, de tal forma que aparezca y desaparezca.

 La idea es la siguiente:

Cuando se ha hecho de noche cerrada, se sube el ángel, por medio del ascensor (al estar oscuro no se le ve subir). Una vez arriba, cuando la narración cuenta que se apareció un ángel, este se ilumina mediante un foco de luz concéntrica (lámpara PAR 36 ). Pasada la escena, el foco se apaga y antes de que amanezca, se le hace baja el ángel para que no se vea; de tal forma que cuando amanece y se hace de día, el ángel ha desaparecido.



 MATERIALES

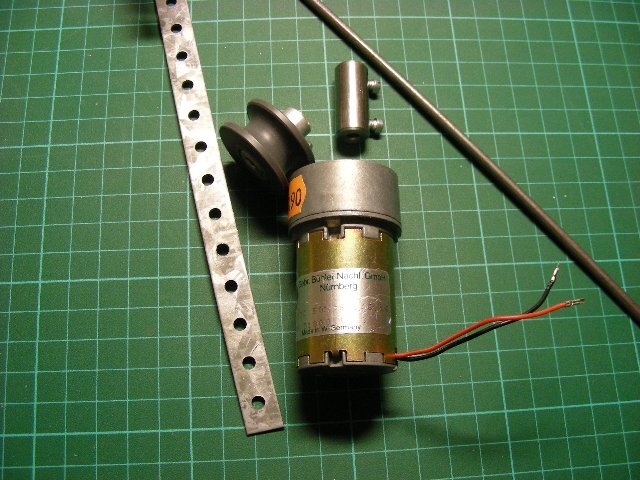

  1. Motor de Corriente Continua de 12 V (casa Reyna)

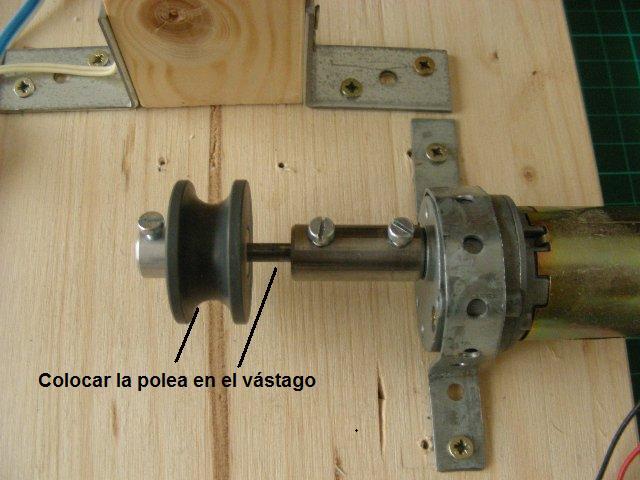

  2. Polea para el motor (casa Reyna)
  3. Adaptador para la polea del motor (casa Reyna)

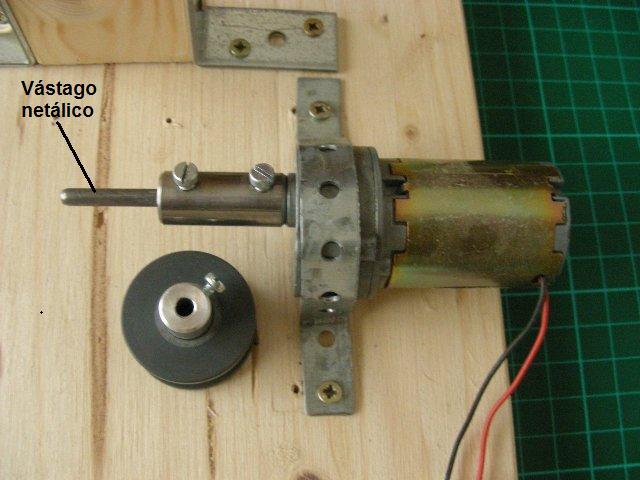

  4. Vástago metálico para alargar adaptador de polea motor (casa Reyna)
  5. Dos placas metálicas de unos 35cm de longitud (casa Reyna)
  6. Un sistema para cortar metal  (sierra o Dremel)

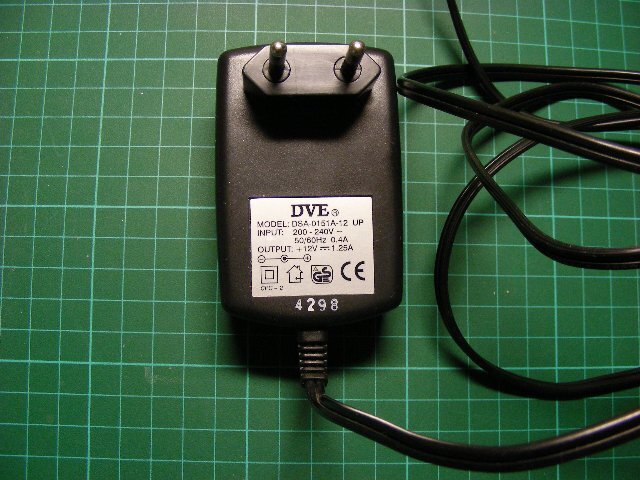

  7. Transformador de entrada 120 V.  y salida 12 V
  8. Relé con bobina de 220 V. y 8 A de doble circuito

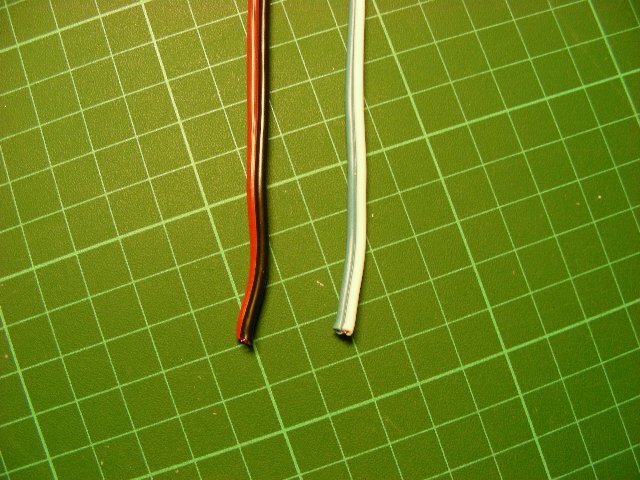

  9. Cable de dos colores para circuito de Corriente Continua (para diferenciar los polos) 2 m
  10. Cable normal (para Corriente Alterna) unos 75 cm

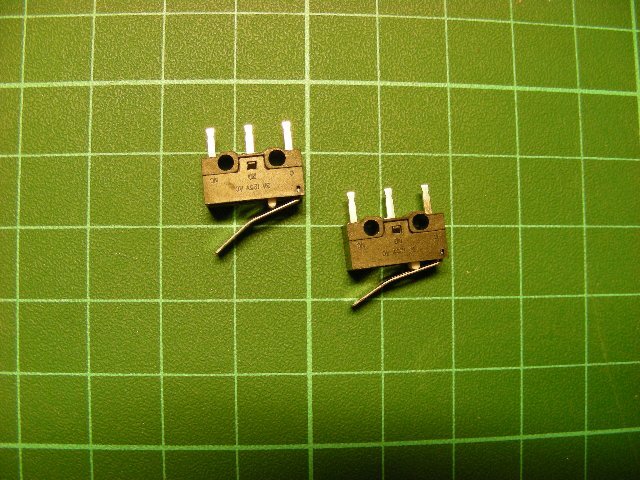

  11. Dos micro-interruptores de palanca de un solo contacto (final de carrera)

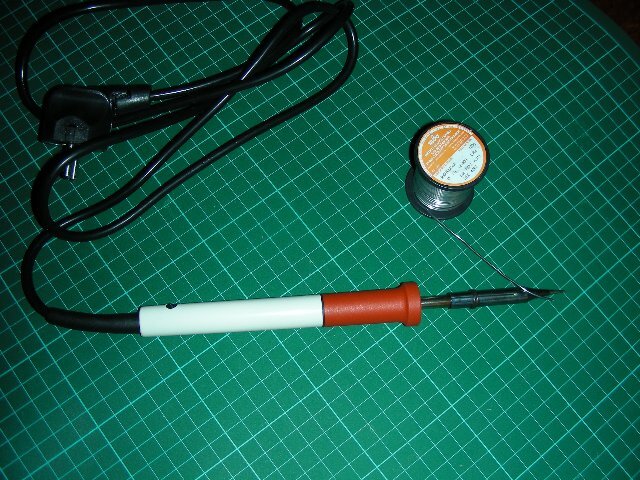

  12. Soldador con punta fina
  13. Estaño

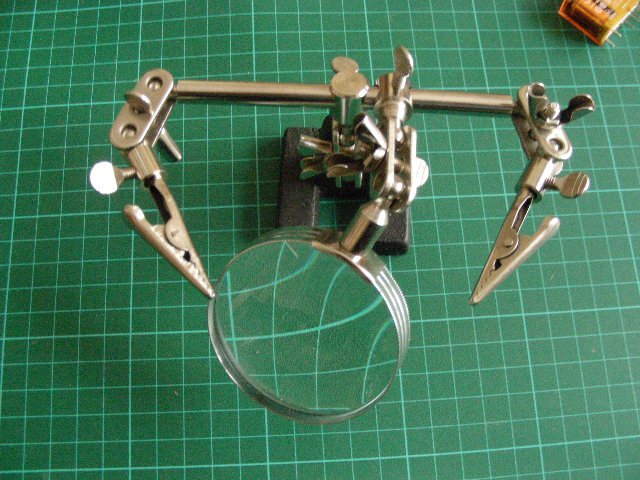

  14. Pinzas para sujetar los cables y el relé a la hora de soldar
  15. Polea pequeña de unos 2’5 cm de diámetro

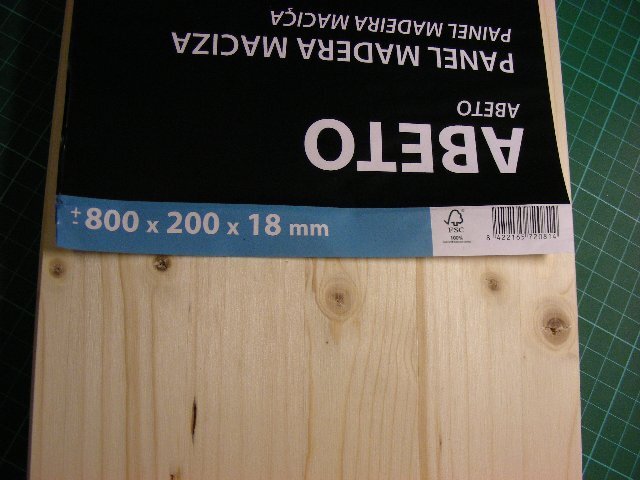

  16. Tabla de madera de 20 cm x 40 cm (pueden ser otras dimensiones)

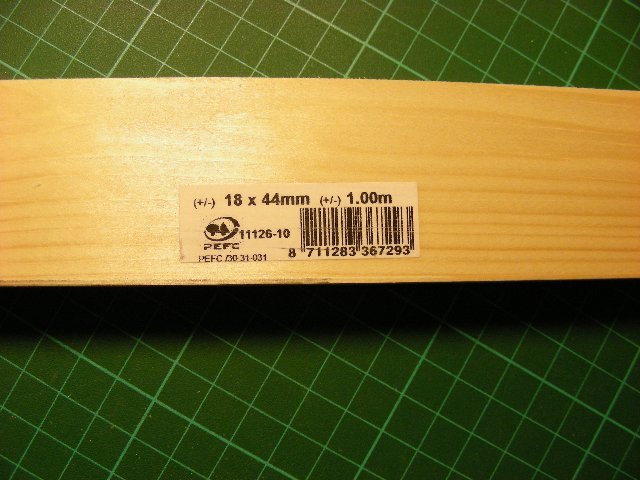

  17. Listón de madera de 4’5 cm x 2 cm; 80 cm de largo
  18. Tabla de 7cm x 1’5 cm
  19. Serrucho o similar para cortar madera
  20. Tres escuadras metálicas

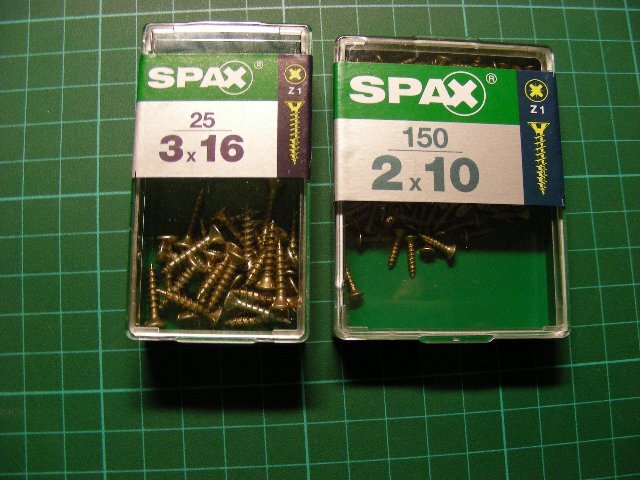

  21. Tornillo tirafondos
  22. Cáncamo pequeño
  23. Cola blanca carpintero o similar (no mas clavos)
  24. Cordón
  25. Imán
  26. Pegamento tipo Loctite (Super Glue)







Modificado por Pedro Carrillo 24/3/2012 14:18




(Foto 1.jpg)



(Foto 2.jpg)



(Foto 3.jpg)



(Foto 4.jpg)



(Foto 5.jpg)



(Foto 6.jpg)



(Foto 7.jpg)



(Foto 8.jpg)



(Foto 9.jpg)



(Foto 10.jpg)



(Foto 11.jpg)



(Foto 12.jpg)



(Foto 13.jpg)



(Foto 14.jpg)



(Foto 15.jpg)



(Foto 16.jpg)



(Foto 17.jpg)



Adjuntos
----------------
Adjuntos Foto 1.jpg (74KB - 212 descargas)
Adjuntos Foto 2.jpg (70KB - 151 descargas)
Adjuntos Foto 3.jpg (62KB - 156 descargas)
Adjuntos Foto 4.jpg (81KB - 177 descargas)
Adjuntos Foto 5.jpg (23KB - 162 descargas)
Adjuntos Foto 6.jpg (75KB - 160 descargas)
Adjuntos Foto 7.jpg (85KB - 161 descargas)
Adjuntos Foto 8.jpg (103KB - 164 descargas)
Adjuntos Foto 9.jpg (81KB - 172 descargas)
Adjuntos Foto 10.jpg (62KB - 155 descargas)
Adjuntos Foto 11.jpg (51KB - 166 descargas)
Adjuntos Foto 12.jpg (45KB - 192 descargas)
Adjuntos Foto 13.jpg (57KB - 163 descargas)
Adjuntos Foto 14.jpg (58KB - 167 descargas)
Adjuntos Foto 15.jpg (66KB - 168 descargas)
Adjuntos Foto 16.jpg (68KB - 162 descargas)
Adjuntos Foto 17.jpg (56KB - 162 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 19:30


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

METODO

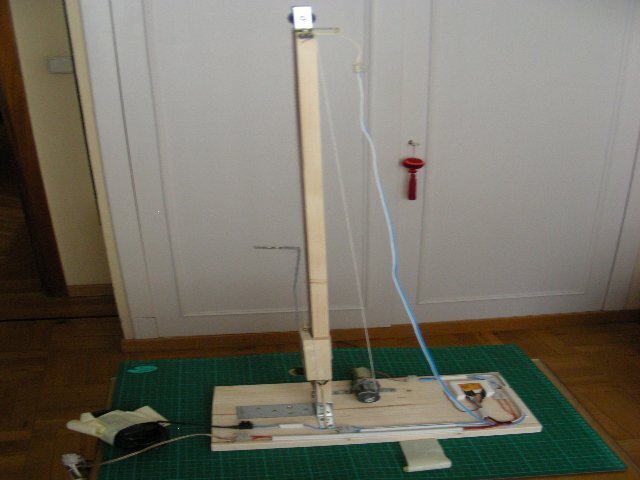

 Este artilugio que vamos a construir consta de una base, una columna, sobre la que se va a deslizar una tabla a modo de patinete, mediante la tracción de un cordón colocado en un motor de c.c.  ( Ver figura)





(DSCN2159_640x480.jpg)



Adjuntos
----------------
Adjuntos DSCN2159_640x480.jpg (36KB - 166 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 19:35


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

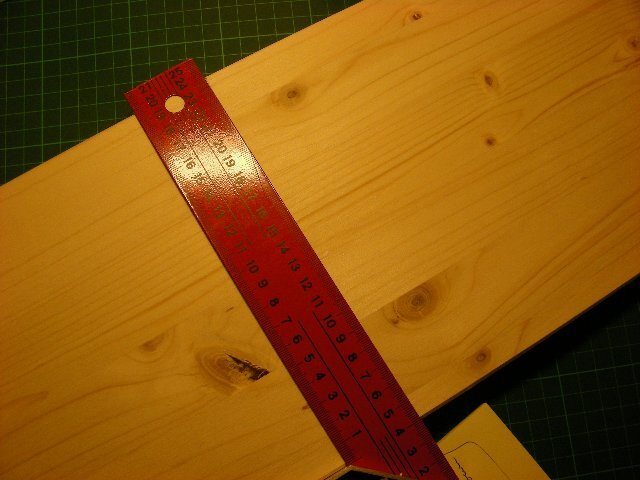

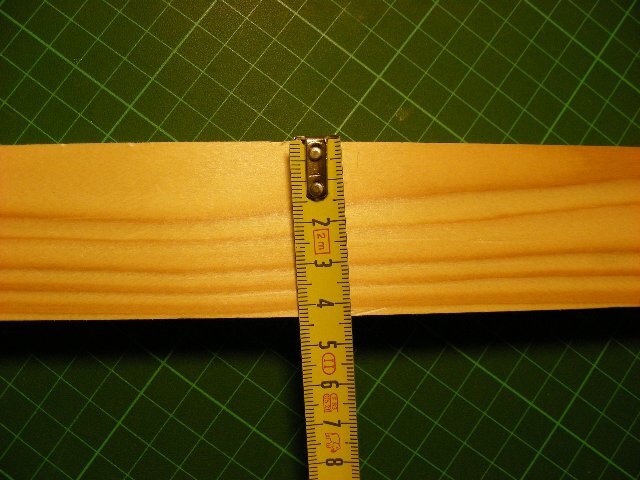

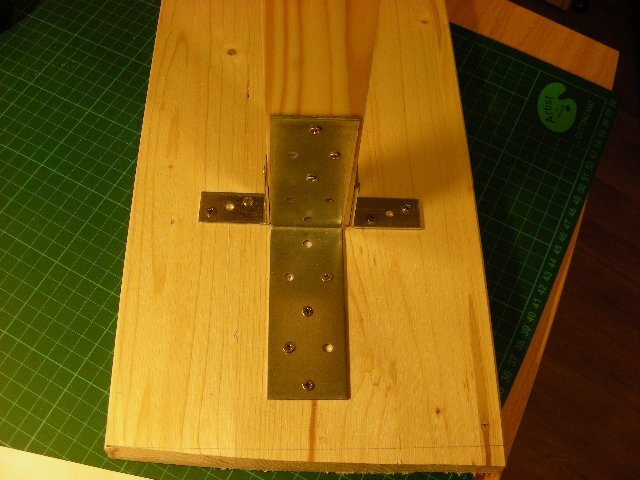

Lo primero que hacemos es cortar una tabla de madera de 20 cm x 40 cm (pueden ser otras dimensiones), para que nos sirva de base.

Sobre esta base se va a chocar la columna que servirá de guía al patinete. Sobre esta base fijamos la columna de madera de 4’5 cm x 2 cm; 80 cm de largo, que previamente hemos cortado, mediante tres escuadras. (Las dimensiones que aquí pongo son para figura de 11 o 12 cm, para otras medidas habrá que calcular las alturas de:  el ángel, la escuadra donde ira el patinete y altura de escuadra de la fijación a la base )





(Foto 18.jpg)



(Foto 19.jpg)



Adjuntos
----------------
Adjuntos Foto 18.jpg (55KB - 154 descargas)
Adjuntos Foto 19.jpg (50KB - 154 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 19:49


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

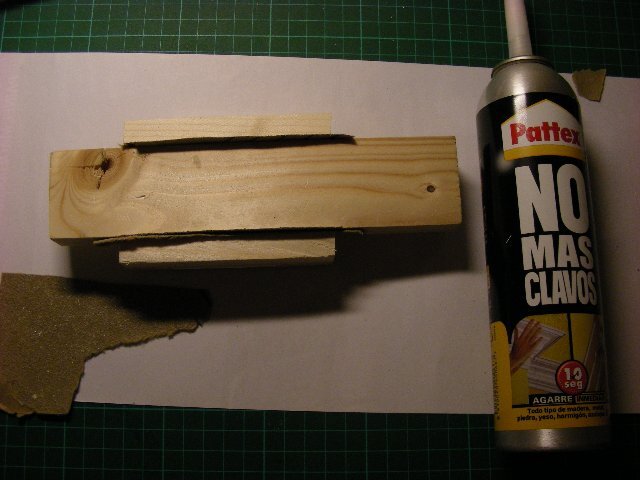

Ahora vamos a fabricarnos el patinete. Cortamos una tablilla de 10 cm x 7 cm, sobre ella, vamos a colocar mediante cola unas pequeñas tablas laterales que nos servirán para que no se desvié. Al pegarlas, hay que tener presente que, no estén muy juntas para que no ofrezcan resistencia al desplazamiento, ni muy anchas que pueda provocar cierto movimiento lateral. Para ello se coloca la tablilla, encima colocamos un trozo del listón que nos ha sobrado de la columna, se coloca uno trocitos de papel de lija (para que nos de un poco amplitud, y a continuación se pegado las tablitas laterales (ver figura)





(Foto 20.jpg)



(Foto 21.jpg)



Adjuntos
----------------
Adjuntos Foto 20.jpg (54KB - 149 descargas)
Adjuntos Foto 21.jpg (46KB - 157 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 19:56


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

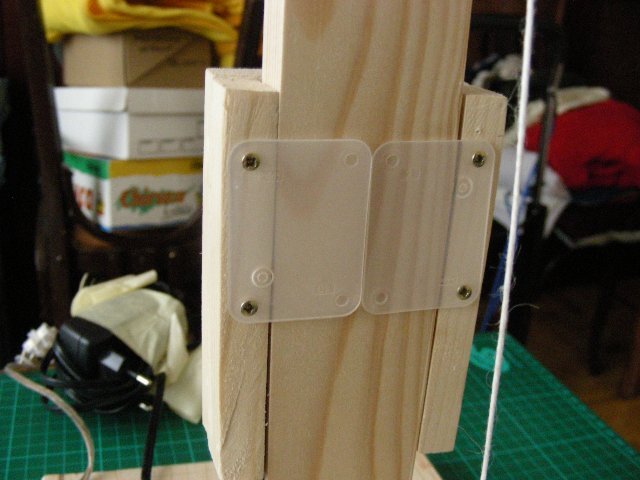

La parte posterior la he cerrado por medio de dos trozos de plástico(para hacerlo mas liviano), atornillados a las tablillas laterales, para poder montarlo y desmontarlo si hace falta.



Modificado por Pedro Carrillo 24/3/2012 20:10




(Foto 22.jpg)



Adjuntos
----------------
Adjuntos Foto 22.jpg (47KB - 144 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 20:01


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

En la parte superior y centrada del patinete, colocamos un cancamo donde ataremos más adelante el cordón de tracción. Posteriormente colocaremos sobre la cara frontal y centrada del patinete una escuadra metalica de poco peso, donde ira colocado el ángel.

Enla parte superior de la columna, colocamos una polea, por la que va a pasar el cordón de tracción. Y en la parte inferior coloque un tope (aunque creo que no hace falta).



Modificado por Pedro Carrillo 24/3/2012 20:15




(Foto 23.jpg)



Adjuntos
----------------
Adjuntos Foto 23.jpg (29KB - 160 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 20:15


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Ahora vamos a entrar a describir la parte eléctrica y antes de comenzar me gustaria  aclarar de una forma somera los elementos eléctricos que vamos a necesitar

 CONCEPTOS PREVIOS

Motor de c.c. (corriente continua)

El motor de corriente continua es una máquina que convierte la energía eléctrica continua en mecánica, provocando un movimiento rotatorio.

El sentido de giro de un motor de corriente continua depende del sentido de las corrientes circulantes porque se puede cambiar si se invierte la polaridad.







(motor electrico de c.c..jpg)



Adjuntos
----------------
Adjuntos motor electrico de c.c..jpg (4KB - 184 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 20:21


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Microinteruptores de palanca (final de carrera)

Son dispositivos eléctricos y mecánicos situados al final del recorrido de un elemento móvil que al ser accionados su palanca cortan el paso de la corriente.







(Microinteruptor de palanca (fin de carreara).jpg)



Adjuntos
----------------
Adjuntos Microinteruptor de palanca (fin de carreara).jpg (5KB - 176 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 20:29


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Relé

El relé o relevador, es un dispositivo electromecánico, que funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

Principio de funcionamiento

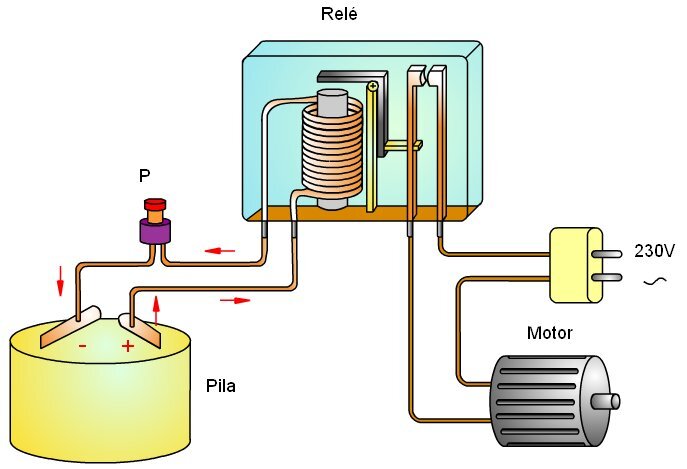

Un relé es un interruptor accionado por un electroimán. Un electroimán está formado por una barra de hierro, llamada núcleo, rodeada por una bobina de hilo de cobre .

Al pasar una corriente eléctrica por la bobina el núcleo de hierro se magnetiza por efecto del campo magnético producido por la bobina, convirtiéndose en un imán tanto más potente cuanto mayor sea la intensidad de la corriente y el número de vueltas de la bobina. Al abrir de nuevo el interruptor y dejar de pasar corriente por la bobina, desaparece el campo magnético y el núcleo deja de ser un imán

Ventaja del uso de los Relés

La gran ventaja  de los relés electromagnéticos es la separación eléctrica entre la corriente de accionamiento, la que circula por la bobina del electroimán, y los circuitos controlados por los contactos. También ofrece la posibilidad de controlar un dispositivo a distancia mediante el uso de pequeñas señales de control

Nosotros vamos a emplear un de doble circuito, lo que nos va a permitir hacer el cambio de polaridad del motor, haciendo que gire en sentido contrario.





Modificado por Pedro Carrillo 24/3/2012 20:31




(Relll esquema circuito simple.jpg)



(Relll.jpg)



(Relll, funcionamiento.jpg)



(rele_montaje.jpg)



(untitled.png)



Adjuntos
----------------
Adjuntos Relll esquema circuito simple.jpg (7KB - 243 descargas)
Adjuntos Relll.jpg (6KB - 158 descargas)
Adjuntos Relll, funcionamiento.jpg (8KB - 147 descargas)
Adjuntos rele_montaje.jpg (41KB - 184 descargas)
Adjuntos untitled.png (60KB - 184 descargas)
A nonsei le gusta esto.
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
24/3/2012 20:40


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)



Espero que nadie se haya perdido por el camino y me hayáis seguido hasta aquí.





Parte superior de la página Parte inferior de la página
ahermar

Posts: 139
Ubicación: Parla - Madrid
ahermar
24/3/2012 22:03


Pastorcillo

Posts: 139

Ubicación: Parla - Madrid
De momento me voy guardando en un archivo en el ordenador, porque la verdad que parece una gran idea que merece la pena ser estudiada detenidamente, porque el aporte puede servir para otras utilidades belenisticas. Gracias por tu aportacion. Espero el siguiente capítulo.
Saludos.
Parte superior de la página Parte inferior de la página

laor

Posts: 1359
Ubicación: Venta del Moro (Valencia)
laor
25/3/2012 00:42



Pastorcillo

Posts: 1359

Ubicación: Venta del Moro (Valencia)
Muy bien explicado hasta ahora de este paso a paso del ascensor para el ángel. Mis felicitaciones por él, amigo Pedro.
Estaré esperando la segunda parte con expectación, a ver si yo también soy capaz de hacerlo, como tú.
Muchas gracias por compartirlo con nosotros.
Un fuerte abrazo.
Luis (laor)
Parte superior de la página Parte inferior de la página

Mauricio (AIFOS1305)

Posts: 687
Ubicación: Guatemala, Centro America.
Mauricio (AIFOS1305)
25/3/2012 07:58



Pastorcillo

Posts: 687

Ubicación: Guatemala, Centro America.
Vamos captando la idea central; falta terminar de entenderlo bien (lo electrico, mas que todo);
pero tu sigue que te vamos chupando rueda y gracias por compartirlo al estilo Plaza Sesamo.
Saludos sinceros
Parte superior de la página Parte inferior de la página
juanvi

Posts: 179
Ubicación: Vila-real
juanvi
25/3/2012 12:41


Pastorcillo

Posts: 179

Ubicación: Vila-real
Supongo que el motor sera de corriente continua para,al final,invertir la polaridad y que vuelva al comienzo.
Mi belen 2011 http://vimeo.com/36607443

Parte superior de la página Parte inferior de la página
aubriz

Posts: 196
Ubicación: sevilla españa
aubriz
26/3/2012 11:43


Pastorcillo

Posts: 196

Ubicación: sevilla españa
Me parece estupendo el trabajo, yo tengo todos los materiales que indicas ,es de una fotocopiadora industrial que he desmontado pieza a pieza ,pensando que se podria fabricar algo con ellas, y tu me has dado la clave ,pero por si acaso dime si puede servir , la maquina tiene una barbarida de motores pequeños y grande pero todos a l2 V. gracias Pedro Carrillo.
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 14:44


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Antonio (ahermar), efectivamente, el mecanismo que estoy poniendo, no solo sirve para colocar un ángel y hacerlo aparecer y desaparecer, si no que sirve para muchas cosas más. Así por ejemplo puedes hacer que una casa gire y muestre una escena, para luego hacerla desaparecer (ejemplo la anunciación del ángel Gabriel a la Virgen), puedes hace que el misterio no este en la cueva y luego aparezca, puedes abrir y cerrar puertas, puedes hacer avanzar unas figuras de forma lineal, que el sol se ponga o que salga y un sin fin de cosas, con solo variar un poco la estructura de transmisión del motor; pero manteniendo el mismo sistema para el relé.

Espero que os sirva

Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 14:46


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Luis, por supuesto que podrás hacerlo, ya lo veras, es bastante facil.

Un abrazo

Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 14:49


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Mauricio, si cuando termine no entiendes algo, dimelo, pero creo que no va hacer falta.



Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 14:51


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Juan Vicente, efectivamente, como tu bien dices y tambien aparece con el nº 1 en materiales, se trata de un motor de corriente Continua (C.C.)

Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 14:54


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Antonio (aubriz), creo que si podras hacerlo, la unica pega que puedes tener con algun motor, es que tenga poca potencia para subir el peso (que ha sido uno de mis problemas), pero como dices que tienes varios, pues todo consiste en cambiar de motor o/y aligerar un poco el peso.

Parte superior de la página Parte inferior de la página

geko

Posts: 274
Ubicación: castellon
geko
30/3/2012 17:00



Pastorcillo

Posts: 274

Ubicación: castellon
si me permites te recomiendo veas este post, seguro que alguna ayuda o idea te dara.
http://foro.belenismo.net/forums/thread-view.asp?tid=5042&start=1
Parte superior de la página Parte inferior de la página

Mauricio (AIFOS1305)

Posts: 687
Ubicación: Guatemala, Centro America.
Mauricio (AIFOS1305)
30/3/2012 17:29



Pastorcillo

Posts: 687

Ubicación: Guatemala, Centro America.

Pedro Carrillo - 30/3/2012 06:49

Mauricio, si cuando termine no entiendes algo, dimelo, pero creo que no va hacer falta.



Gracias Pedro; por de pronto ya he comprado los manerales electronicos (ó electromecanicos) y ahora

si ya estoy listo para ir a la par de tu paso a paso y nuevamente gracias por compartirlo

y sigo chupandote rueda, jajajajajajaaja

Saludos sinceros

Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 20:17


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Montaje del motor

Colocamos el adaptador sobre el eje que tiene el motor y lo atornillamos, cortamos unos 4cm de la barra metálica y la colocamos en el extremo opuesto del adaptador. (Foto 24) Antes de meter este vástago, es aconsejable redondear los extremos del mismo (para que sea más fácil su colocación) y dejar una pequeña parte lisa en uno de los lados de la barra (quitar la forma cilíndrica de la barra), esto nos permitirá que al atornillar no resbale el tornillo sobre la estructura cilíndrica. (Foto 25)



Modificado por Pedro Carrillo 30/3/2012 20:19




(Foto 24.jpg)



(Foto 25.jpg)



Adjuntos
----------------
Adjuntos Foto 24.jpg (44KB - 148 descargas)
Adjuntos Foto 25.jpg (38KB - 148 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 20:21


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

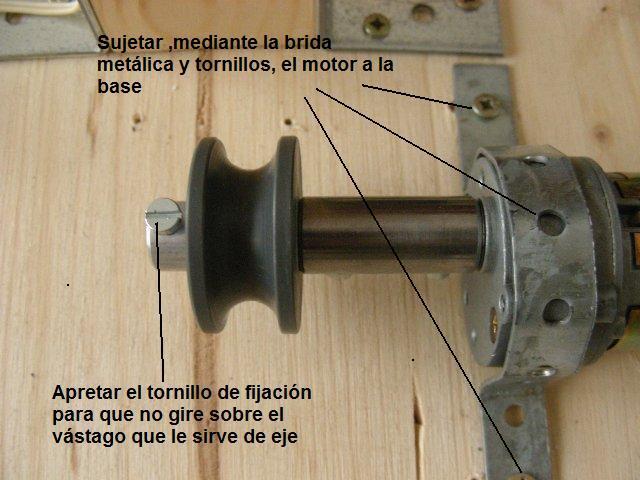

Colocamos la polea en el vástago metálico que sale del adaptador y apretamos el tornillo. (Fotos 26 y 27)

Con una brida metálica, que hemos adaptado a la forma o contorno del motor, lo fijamos a la base, teniendo presente que la polea coincida con la vertical de la columna, con el fin de que al girar el motor el cordón de tracción se líe sobre la polea y no sobre el eje (os aconsejo hacer algunas prueba, antes de fijarla definitivamente)  (Foto 27).



Modificado por Pedro Carrillo 30/3/2012 20:24




(Foto 26 (2).jpg)



(Foto 27 (2).jpg)



Adjuntos
----------------
Adjuntos Foto 26 (2).jpg (48KB - 147 descargas)
Adjuntos Foto 27 (2).jpg (50KB - 168 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

Posts: 2230
Ubicación: Madrid (Argüelles)
Pedro Carrillo
30/3/2012 20:23


Pastorcillo

Posts: 2230

Ubicación: Madrid (Argüelles)

Ahora atamos en el cáncamo del patinete el cordón de tracción y de paso colocamos, en su cara ventral, mediante tornillos, una de las dos placas metálicas de 35 cm ( la otra la hemos empleado para sujetar el motor), en forma de escuadra (es donde ira el ángel). El brazo pequeño de la escuadra mide  unos 5 cm y el largo el resto, esto es, unos 30 cm (Foto 28).





(Foto 28 (3).jpg)



Adjuntos
----------------
Adjuntos Foto 28 (3).jpg (37KB - 164 descargas)
Parte superior de la página Parte inferior de la página
Páginas: 1 2 3
Saltar al foro :
Buscar en este foro
Versión Impresa
Enviar un mail con el enlace a este tema

(Borrar todas las cookies grabadas por este sitio)
Ejecutándose MegaBBS ASP Forum Software
© 2002-2020 PD9 Software
