Controladora de iluminacion de 4 fases

Páginas: 1

jerry101

Posts: 1
Ubicación: mexico
jerry101
22/2/2012 07:28


Pastorcillo

Posts: 1

Ubicación: mexico

Les mando un saludo desde México. Navegando en la red me topé con este excelente foro, quiero aportar un controlador dia/noche de 4 fases que encontré en una página italiana. Está diseñado para una frecuencia de red de 50 Hz, no lo pude montar ya que en México la frecuencia de red es de 60 Hz. La información está en italiano pero les dejo una descripción del funcionamiento que traduje al español, según comentarios de la página varios lo montaron y funciona al 100 %. Aclaro que no es un diseño mio y todos los créditos para su creador. Quiero implementarlo aquí por lo que me he dado a la tarea de modificarlo para que funcione, si alguien gusta colaborar en eso lo agradezco mucho.

Esta unidad cuenta con 5 salidas para lámparas incandescentes (controladas por triac) con efecto gradual (llamados Amanecer, Día, Puesta de sol, noche y estrellas) además de salidas ON-OFF controladas por relés (llamadas zona 1, zona 2, Zona 3 y Zona 5 Zona 4) que pueden ser utilizadas para manejar las luces de las casas o los motores de los pastores
La parte frontal de la tarjeta tiene lo siguiente:

  • 10 leds para "visualizar" el estado de las diez salidas;
  • Un led intermitente que indica el tiempo;
  • Un botón leer/ajustar el tiempo en minutos del día, todo el ciclo;
  • Un boton de reset.



El día completo se divide en 4 fases como sigue:

ALBA

La lámpara del ALBA aumenta y luego disminuye
aumenta la lámpara de día

lámpara puesta del sol apagada
disminuye la lámpara de noche
disminuye la luz de las estrellas
las salidas zona 1, zona 2, y ZONA3 apagadas
la salida ZONA 4 enciende y apaga
la salida ZONA5 apagada



DIA

lámpara del ALBA apagada
lámpara de día a máxima intensidad
lámpara de puesta de apagada
lámpara  de NOCHE apagada
lámpara de ESTRELLAS apagada
salidas zona 1, zona 2, ZONA 3 y ZONA 4 apagadas
Salida ZONA 5 encendida



PUESTA DEL SOL

lámpara del ALBA apagada
la lámpara del DIA disminuye
lámpara de puesta de sol aumenta y luego disminuye
lámpara de noche aumenta cada vez más
aumenta lámpara ESTRELLAS
salidas zona 1, zona 2, ZONA 3 encendidas en secuencia
Salida ZONA 4 apagada
se apaga la salida ZONA5



NOCHE

lámpara del ALBA apagada
lámpara del DÍA apagada
lámpara puesta de sol apagada
lámpara de noche a máxima intensidad
lámpara estrellas a máxima intensidad
salida ZONA 4 encendida
Salida zona 1, zona 2, ZONA 3 apagadas en secuencia
salida ZONA 5 apagada



El tiempo para todo el ciclo (día) puede variarse de 1 a 15 minutos por medio de un botón y contando los destellos del LED "Tiempo". A continuación se describen las instrucciones para acceder a estas funciones:

Lectura de los minutos establecidos

  1. Mantener pulsado el botón hasta que el LED TIEMPO se apague. Los efectos de iluminación se pondrán en pausa (se bloquea);
  2. Suelta el botón. El LED TIEMPO parpadeará un número de veces (1 .. 15) que corresponden al tiempo en minutos establecidos para el ciclo completo;
  3. Hay una pausa de 2 segundos y dos destellos rápidos (final de la operación). Los efectos se reanudarán normalmente y el LED TIME parpadeará para indicar el paso del tiempo.

Ajuste de los minutos

  1. Pulsa el botón TIME y mantenlo;
  2. Pulsa y suelta el botón RESET;
  3. Contar el tiempo que parpadea el LED;
  4. Suelta el botón cuando el número de parpadeos corresponda al tiempo de conteo en el ciclo de minutos (día);
  5. Hay una pausa de 2 segundos y habrá dos destellos rápidos (final de la operación). Los efectos de control iniciarán desde el comienzo del ciclo y el tiempo parpadeará para indicar el paso del tiempo.

El valor del tiempo en minutos corresponde al ciclo completo que se almacena en la memoria EEPROM que se restablece cada vez que encienda el circuito.

NOTA : La función "Set minutos" también se puede acceder en la secuencia de " lectura de minutos definido" manteniendo pulsada la tecla TIME después del parpadeo del final de la operación de la primera función.

Para obtener un tiempo de retardo variable, cada fase A / D / P / N se divide en un número definido de pasos. Al variar el tiempo de cada etapa varía el tiempo total del ciclo (día).
Las fases de salida y puesta del sol tienen 256 pasos, mientras que el Día y la Noche tienen 512 pasos. Un ciclo completo (Día, de la A, D, P, N) se compone de 1536 pasos.

Pasos del Día = P_Alba + P_Día + P_Puesta de sol + P_Noche =

= 256 +512 +256 +512 = 1536

Las fases puesta del sol y salida del sol duran la mitad del día / noche.

La intermitencia del led TIEMPO más lenta o más rápida indica el paso del tiempo.

La tabla muestra el tiempo que corresponde a las 15 opciones:

Tiempo total del ciclo día

Día y Noche

Salida y puesta del sol

Intervalo de tiempo ideal (tiempo _total/1536)

Intervalo de tiempo real

Tiempo real del ciclo

1 min (60 seg)

20 seg

10 seg

40 ms

40 ms

61 seg

2 min (120 segundos)

40 seg

20 seg

78 mS

80 ms

122 segundos

3 min (180 segundos)

60 seg

30 seg

117 ms

120 ms

184 segundos

4 min (240 segundos)

80 seg

40 seg

156 ms

160 ms

245 segundos

5 minutos (300 segundos)

100 seg

50 seg

195 ms

200 mS

307 segundos

6 minutos (360 segundos)

120 seg

60 seg

234 ms

240 ms

368 segundos

7 minutos (420 segundos)

140 segundos

70 seg

273 ms

280 ms

430 segundos

8 minutos (480 segundos)

160 sec

80 seg

312 ms

310 ms

476 segundos

9 minutos (540 segundos)

180 seg

90 seg

351 ms

360 ms

537 segundos

10 min (600 segundos)

200 seg

100 seg

390 ms

390 ms

599 segundos

11 min (660 segundos)

220 segundos

110 segundos

429 ms

430 ms

660 seg

12 min (720 segundos)

240 segundos

120 seg

468 ms

470 ms

721 segundos

13 min (780 segundos)

260 segundos

130 seg

507 ms

510 ms

783 segundos

14 min (840 segundos)

280 segundos

140 segundos

546 ms

550 mS

844 segundos

15 min (900 segundos)

300 seg

120 seg

585 ms

590 ms

906 segundos

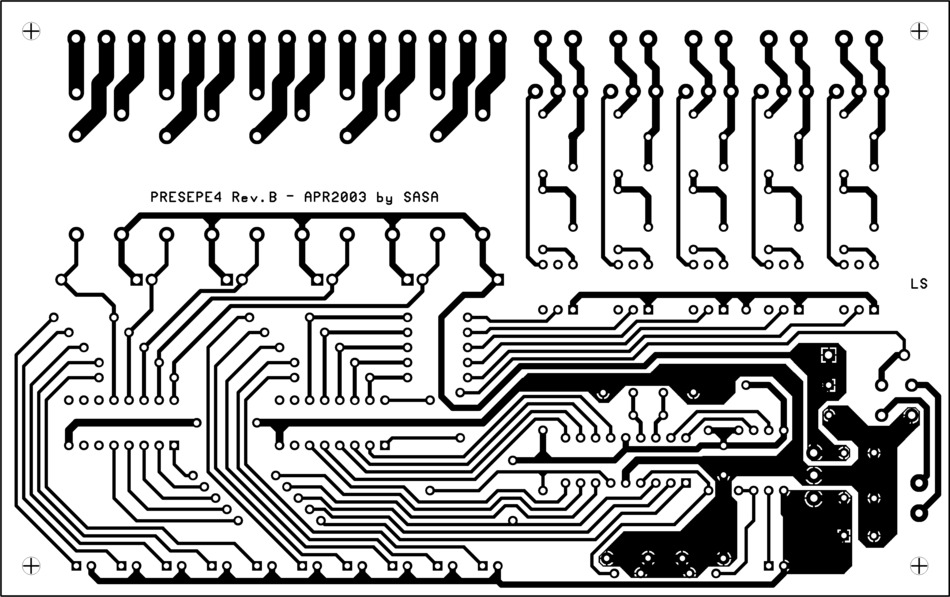

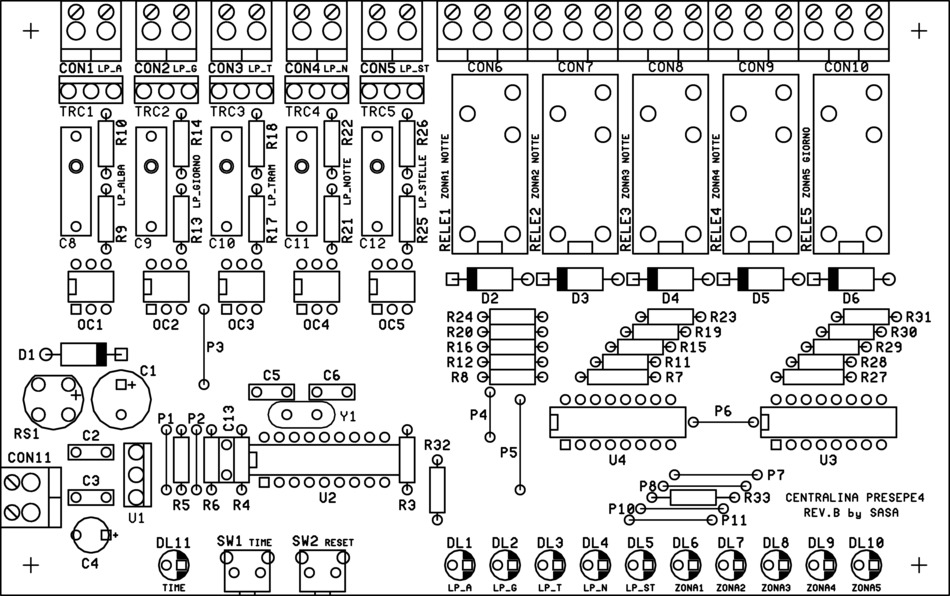

Adjunto los diagramas y explicacion del autor





(pres4_ls.gif)



(pres4_sc.gif)



Adjuntos
----------------
Adjuntos pres4_ls.gif (163KB - 238 descargas)
Adjuntos pres4_sc.gif (192KB - 219 descargas)
Adjuntos 1.pdf (87KB - 910 descargas)
Adjuntos 2.pdf (193KB - 272 descargas)
Adjuntos Software.zip (10KB - 195 descargas)
Adjuntos CASUAL.xls (20KB - 198 descargas)
Adjuntos My Documents.zip (28KB - 192 descargas)
Adjuntos readme.txt (1KB - 269 descargas)
Parte superior de la página Parte inferior de la página
tonalteca

Ubicación: Tonala Jalisco
tonalteca
1/3/2012 02:34



Ubicación: Tonala Jalisco
Jerry, te he mandado un mensaje privado, al iniciar la pagina arriba a la derecha aparece "bandeja de entrada" saludos
