Os muestro los pasos, que hasta ahora he seguido, para la construcción de la Gruta, donde se alojará el Nacimiento de mi Belén 2010.
Esta Gruta ocupará la parte izquierda del Belén, correspondiéndose con el proyecto “Mi boceto para 2010” que podéis ver en el apartado de Planteamientos:

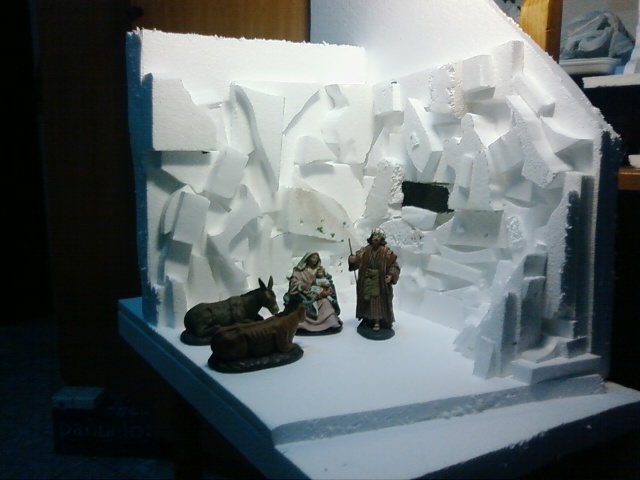

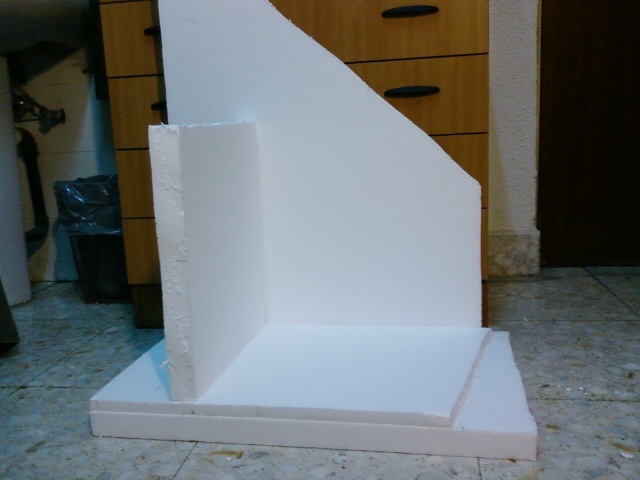

Foto 1 Estructura formada con planchas de porex de 5 y 2 cms.

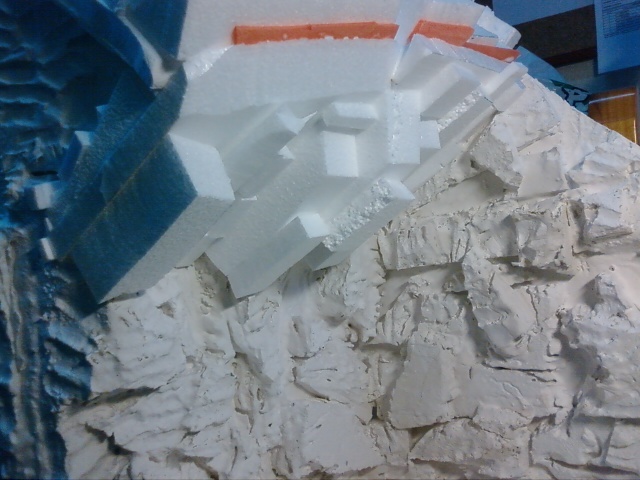

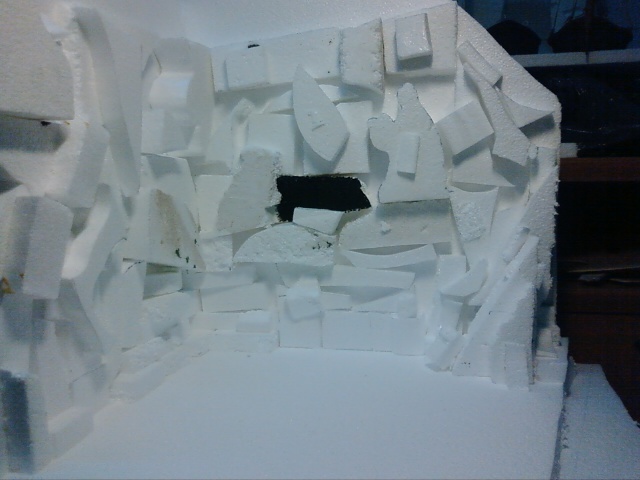

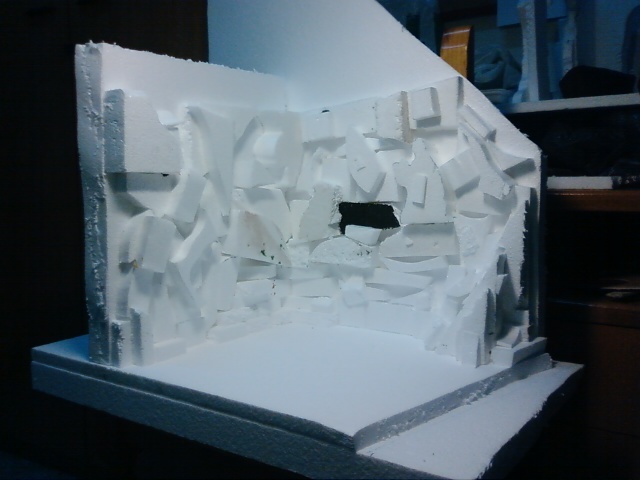

Fotos 2, 3, 4 y 5 Pegado de trozos de porex sobre las paredes, de manera irregular.

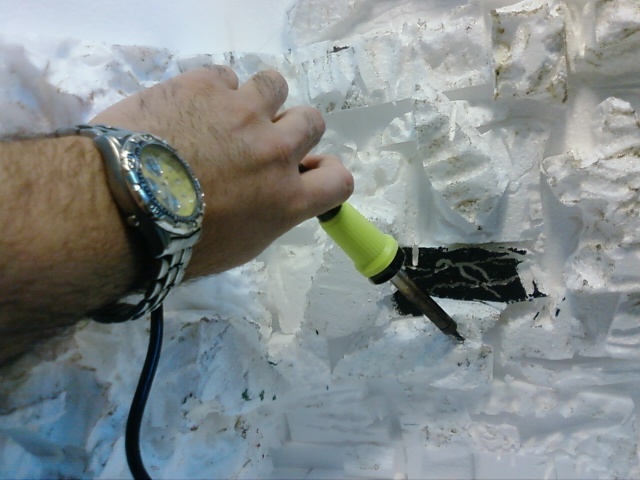

Fotos 6 y 7 Con la ayuda de un soldador eléctrico, damos forma a las “rocas” redondeando y haciendo hendiduras.

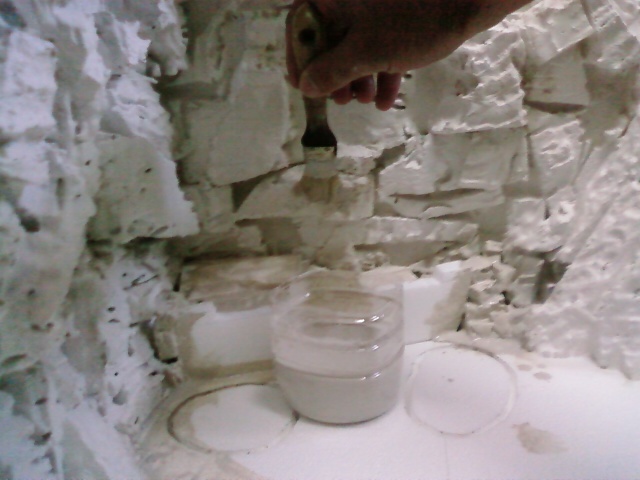

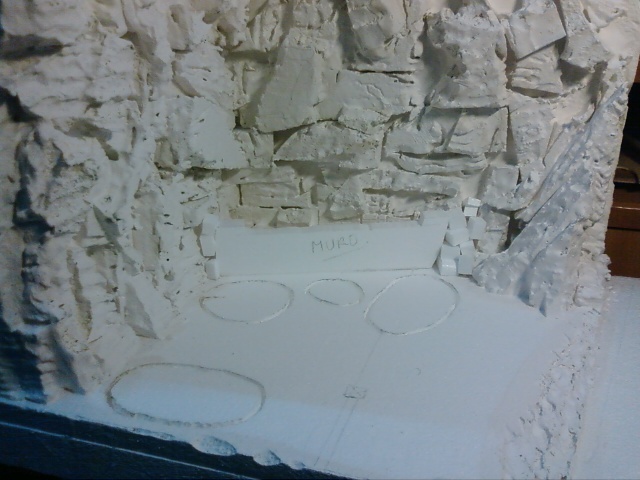

Fotos 8 y 9 Aplicamos escayola, más bien líquida, con una paletina. También he señalado donde se ubicarán las figuras definitivamente. Para practicar el rebaje donde esconder las peanas.

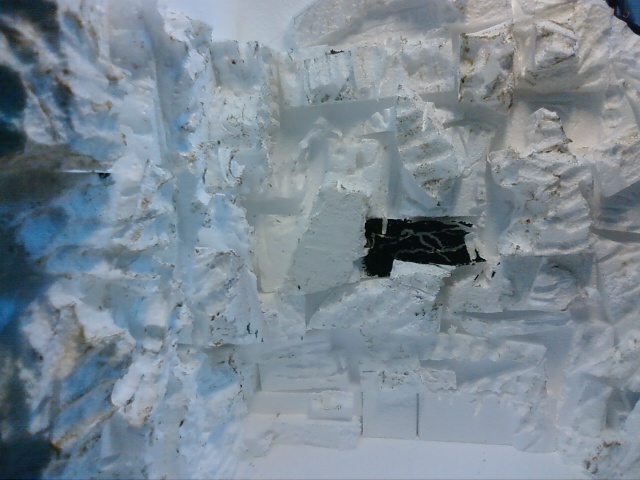

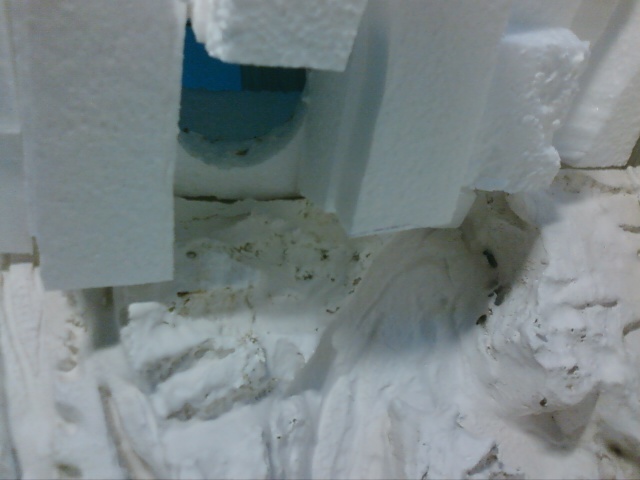

Foto 10 Pegamos en el techo, al igual que hicimos con las paredes, trozos de porex de manera irregular.

Fotos 11 y 12 Hemos dejado en el techo, un orificio por donde introducir un tubo de PVC, donde alojar el foco.

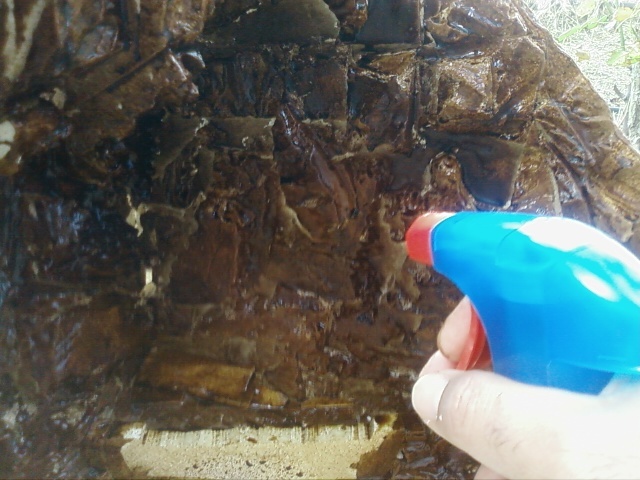

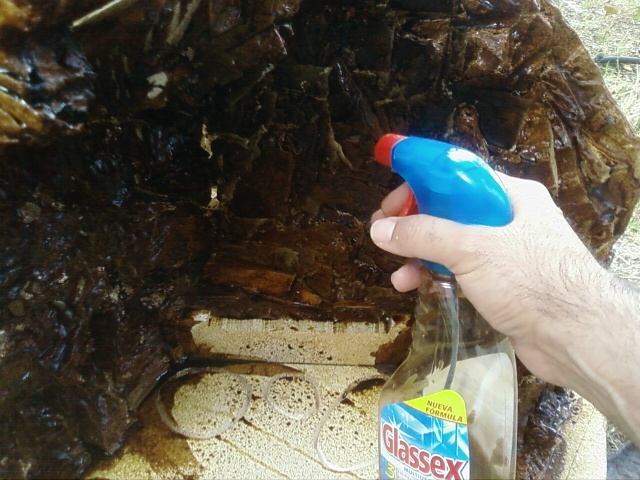

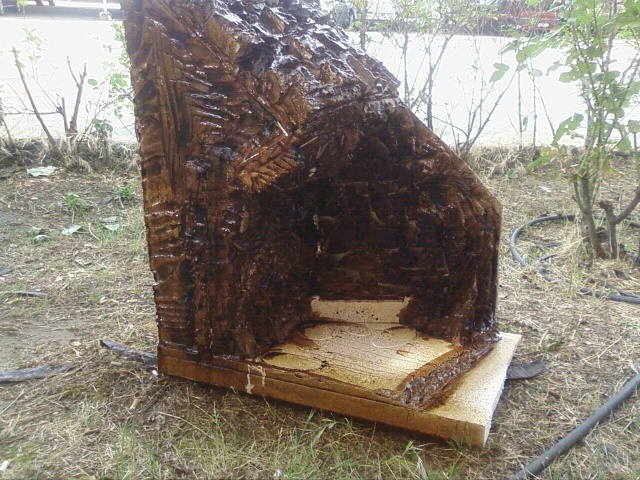

Fotos 13, 14 y 15 Pulverizamos nogalina sobre la escayola seca.

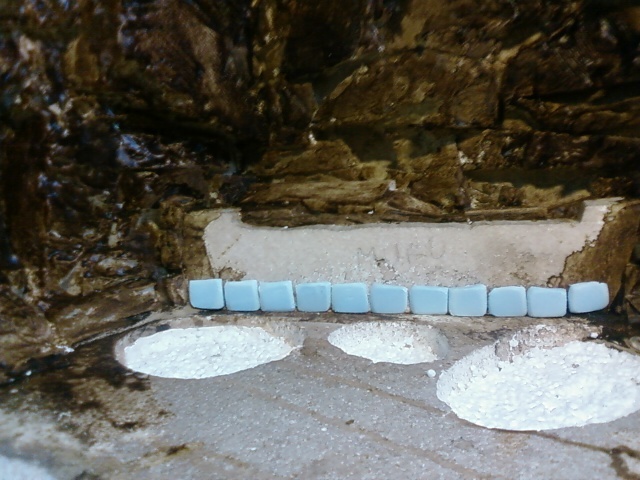

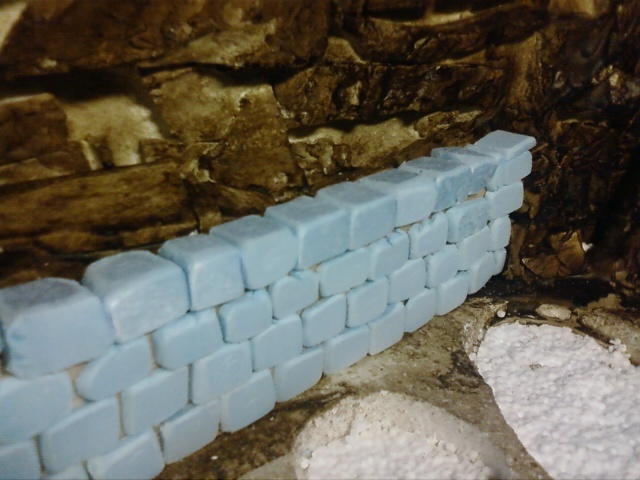

Fotos 16 y 17 Sobre un trozo de porex, pegamos láminas de porex del duro. Para formar un muro de piedra que hará las veces de pesebre.

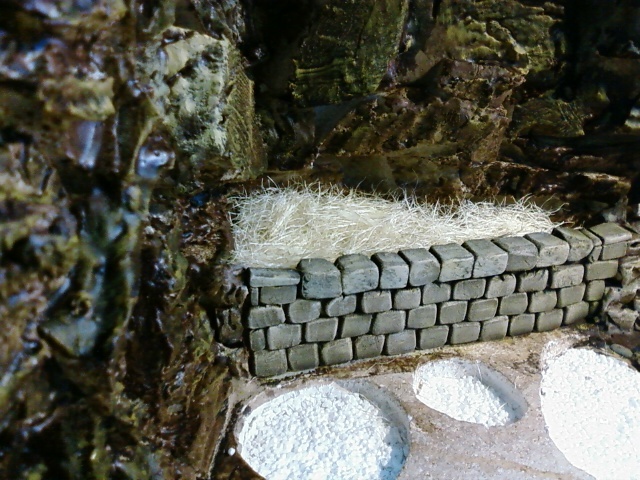

Fotos 18, 19 y 20 Pintado del muro. Base de Siena tostada, pincel seco con ocre para terminar con gris paloma.

Foto 21 Comenzamos a construir el altillo, con madera de balsa, donde estarán los enseres de labranza, pesca o despensa.
(Continuará…)

(Gruta 1.jpg)

(Gruta 2.jpg)

(Gruta 3.jpg)

(Gruta 4.jpg)

(Gruta 5.jpg)

(Gruta 6.jpg)

(Gruta 7.jpg)

(Gruta 8.jpg)

(Gruta 9.jpg)

(Gruta 10.jpg)

(Gruta 11.jpg)

(Gruta 12.jpg)

(Gruta 13.jpg)

(Gruta 14.jpg)

(Gruta 15.jpg)

(Gruta 16.jpg)

(Gruta 17.jpg)

(Gruta 18.jpg)

(Gruta 19.jpg)

(Gruta 20.jpg)

(Gruta 21.jpg)

Adjuntos
----------------

Adjuntos

Gruta 1.jpg (80KB - 248 descargas)
Adjuntos

Adjuntos

Gruta 2.jpg (71KB - 191 descargas)
Adjuntos

Adjuntos

Gruta 3.jpg (76KB - 185 descargas)
Adjuntos

Adjuntos

Gruta 4.jpg (87KB - 155 descargas)
Adjuntos

Adjuntos

Gruta 5.jpg (81KB - 168 descargas)
Adjuntos

Adjuntos

Gruta 6.jpg (97KB - 240 descargas)
Adjuntos

Adjuntos

Gruta 7.jpg (104KB - 174 descargas)
Adjuntos

Adjuntos

Gruta 8.jpg (82KB - 213 descargas)
Adjuntos

Adjuntos

Gruta 9.jpg (99KB - 261 descargas)
Adjuntos

Adjuntos

Gruta 10.jpg (105KB - 171 descargas)
Adjuntos

Adjuntos

Gruta 11.jpg (64KB - 184 descargas)
Adjuntos

Adjuntos

Gruta 12.jpg (77KB - 217 descargas)
Adjuntos

Adjuntos

Gruta 13.jpg (117KB - 205 descargas)
Adjuntos

Adjuntos

Gruta 14.jpg (133KB - 177 descargas)
Adjuntos

Adjuntos

Gruta 15.jpg (181KB - 165 descargas)
Adjuntos

Adjuntos

Gruta 16.jpg (121KB - 174 descargas)
Adjuntos

Adjuntos

Gruta 17.jpg (101KB - 182 descargas)
Adjuntos

Adjuntos

Gruta 18.jpg (155KB - 171 descargas)
Adjuntos

Adjuntos

Gruta 19.jpg (133KB - 180 descargas)
Adjuntos

Adjuntos

Gruta 20.jpg (120KB - 176 descargas)
Adjuntos

Adjuntos

Gruta 21.jpg (146KB - 192 descargas)

A ASSOR, gatitos, giordanobenito, manolito de jesus y pati les gusta esto.

Parte superior de la página

Parte inferior de la página

TONIATO

Posts: 3042
Ubicación: Almeria

18/8/2010 23:30

Pastorcillo

Posts: 3042

Ubicación: Almeria

Oyeee esto esta de fabula, te esta quedando muy muy bien, cuando lo termines pon mas fotos.

Un abrazo

Parte superior de la página

Parte inferior de la página

cronos

Posts: 1069
Ubicación: Niebla (Huelva)

19/8/2010 02:23

Pastorcillo

Posts: 1069

Ubicación: Niebla (Huelva)

Oye muchas felicidades está de lujo, preciosa y bien explicado esa gruta es maravillosa esta muy requetebonita, saludos.

Parte superior de la página

Parte inferior de la página

miim

Posts: 4611
Ubicación: madrid

19/8/2010 03:06

Pastorcillo

Posts: 4611

Ubicación: madrid

!!que bien te ha quedado y lo que más me gusta es lo bien que está explicado, de esa forma podemos aprender todos, sobre todo yo que me gustan las grutas y siempre me salen pequeñas y no se nunca por donde poner la luz. Espero ver más fotos cuando esté terminada del todo.
Enhorabuena y gracias por mostrarla.
Un saludo afectuoso

Parte superior de la página

Parte inferior de la página

gilda

Ubicación: Belén de Escobar - Buenos Aires - Argentina

19/8/2010 03:29

Ubicación: Belén de Escobar - Buenos Aires - Argentina

me gusta!!!

la nogalina es al agua? no me doy cuenta como se puede llamar aca y estoy tan gaga que no se si ya lo pregunte

Parte superior de la página

Parte inferior de la página

güera

Posts: 833
Ubicación: Monterrey, N.L. México

19/8/2010 04:04

Pastorcillo

Posts: 833

Ubicación: Monterrey, N.L. México

Estupenda, FELICIDADES!!!!!!!
Muchas gracias por la explicación tan completa

Parte superior de la página

Parte inferior de la página

paco herrera

Posts: 631
Ubicación: Sevilla

19/8/2010 23:28

Pastorcillo

Posts: 631

Ubicación: Sevilla

Gracias por vuestros comentarios. En septiembre retomaré el trabajo. Gilda, la nogalina son unos polvos negros, que mezclo con agua al gusto. Si quieres un tono más oscuro lo concentras más y si lo quieres mas claro pués lo diluyes más. Aquí lo venden en tiendas de manualidades y se aplica, sobre todo, en madera y escayola. A mí me gusta porque, además de ser barata, me gusta las diferentes tonalidades que deja en la escayola. Cuando lo aplico sobre montañas o rocas, una vez seca la nogalina, le paso un pincel seco de ocre y fin.

Parte superior de la página

Parte inferior de la página

lola

Posts: 2832
Ubicación: entre Cordoba y Requena ( Valencia)

19/8/2010 23:42

Pastorcillo

Posts: 2832

Ubicación: entre Cordoba y Requena ( Valencia)

paco, dejame decirte que me ha encantado tu gruta, que tiene tu sello personal, un estilo distinto a lo que he visto por este foro y que me encanta, me recuerda mucho a una cueva que hay en el cañaveralejo,un campo que tenia mi padre y que me trae recuerdos maravillosos, me has llevado a mis tiempos lejanos.
Un abrazo .

Parte superior de la página

Parte inferior de la página

paco herrera

Posts: 631
Ubicación: Sevilla

20/8/2010 01:20

Pastorcillo

Posts: 631

Ubicación: Sevilla

¡Gracias Lola! No me digas esas cosas que te la hago a tamaño real. Como tus decorados.

Parte superior de la página

Parte inferior de la página

MDV

Posts: 71
Ubicación: BADAJOZ (Segura de Leon)

20/8/2010 13:22

Pastorcillo

Posts: 71

Ubicación: BADAJOZ (Segura de Leon)

la gruta es preciosa y el color del muro me encanta,yo en tintura estoy un poco pegao,podrias decirme que pinturas utilizas y como las pintas.sigue asi pampeon.

Parte superior de la página

Parte inferior de la página

molaes

Posts: 2353
Ubicación: Montevideo URUGUAY

20/8/2010 14:11

Pastorcillo

Posts: 2353

Ubicación: Montevideo URUGUAY

Paco, esa gruta es hermosa, (bueno!!!... no se podía esperar menos de ti, siempre haces cosas geniales).
Muchisimas gracias por compartirlo con todos y enseñarnos como se hace.
Felicitaciones, de corazón.
Un gran abrazo

Parte superior de la página

Parte inferior de la página

paco herrera

Posts: 631
Ubicación: Sevilla

17/9/2010 21:27

Pastorcillo

Posts: 631

Ubicación: Sevilla

...(Continuación)

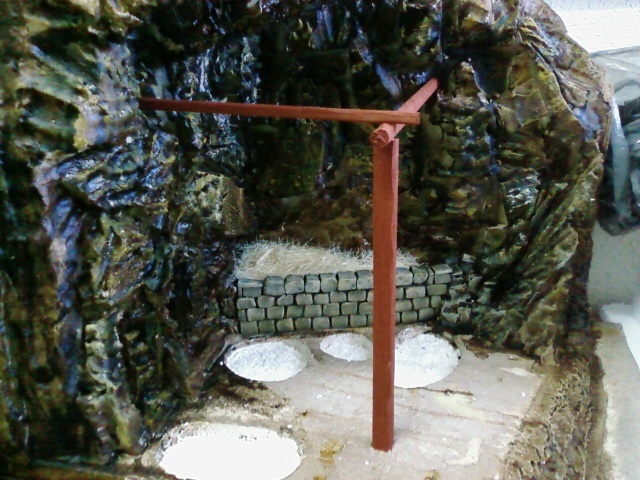

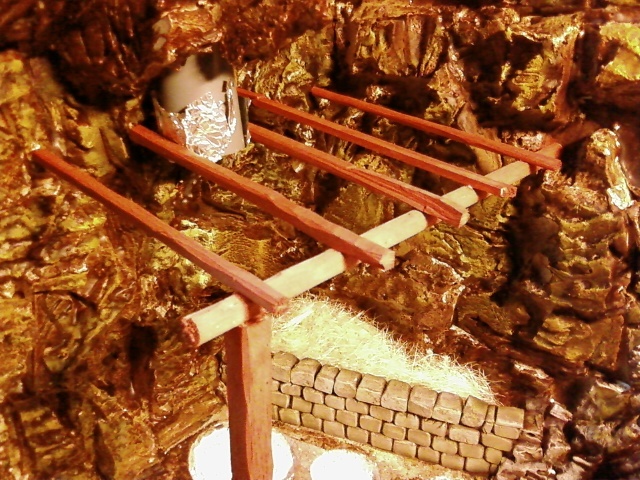

Foto 22 Completamos los travesaños del techo.

Foto 23 Cubrimos con tablas el suelo del altillo.

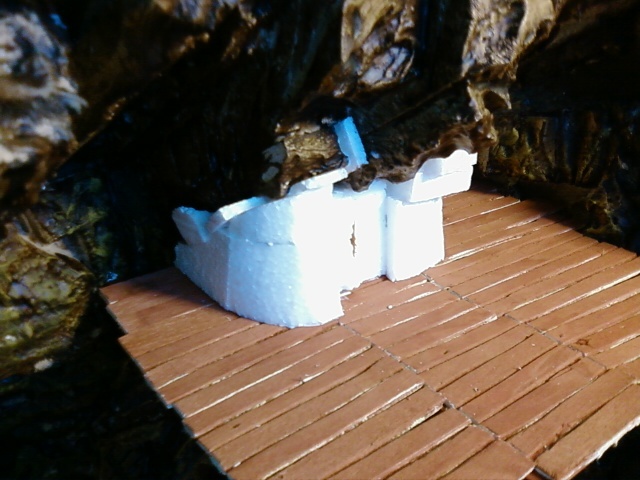

Foto 24 Ocultamos con "roca" el tubo de PVC y procedemos de la misma forma que hicimos con el resto de la gruta:

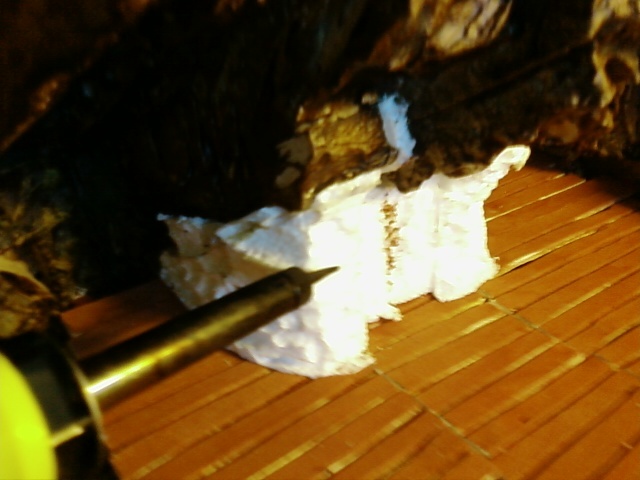

Foto 25 ...Hendiduras con el soldador...

Foto 26...Escayola con paletina...

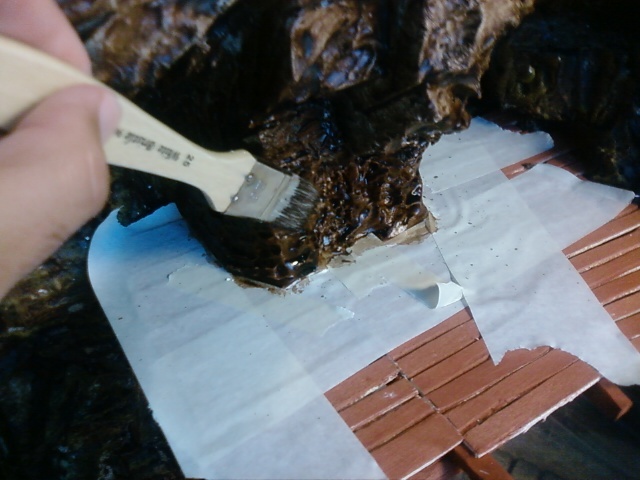

Foto 27...Pintamos con nogalina...

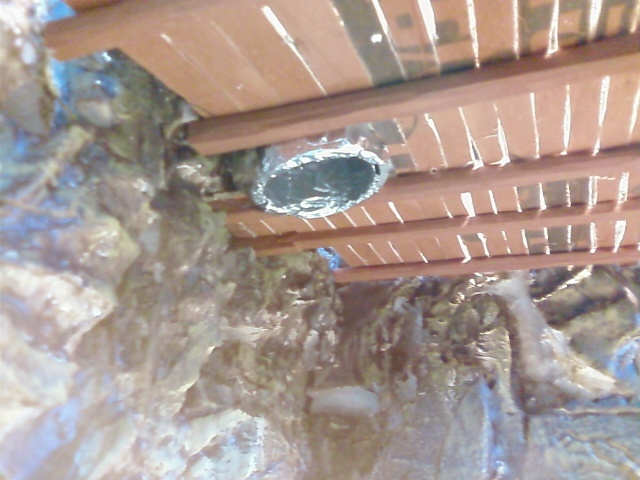

Foto 28 Parte inferior del tubo, por donde saldrá la luz para iluminar la escena.

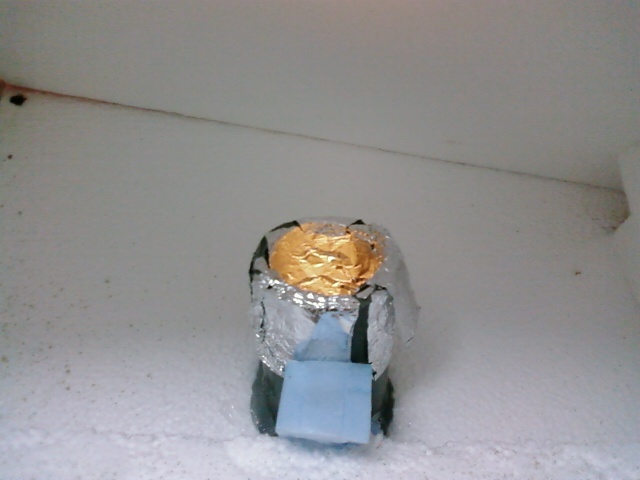

Foto 29 Parte superior del tubo, oculto en el interior de la estructura de la gruta.

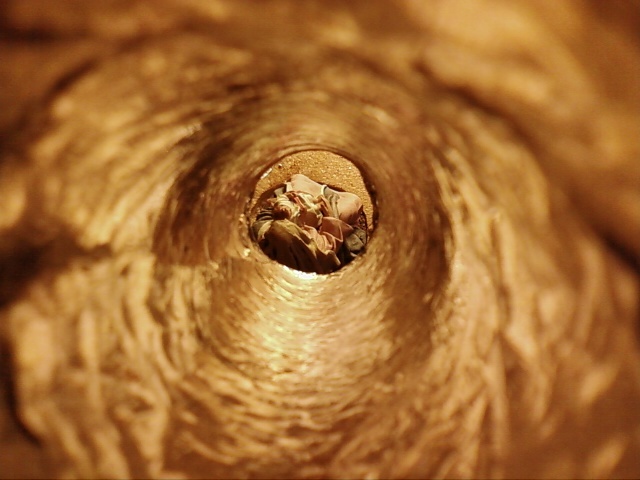

Foto 30 Interior del tubo, forrado con papel de aluminio para que proyecte mejor la luz del foco.

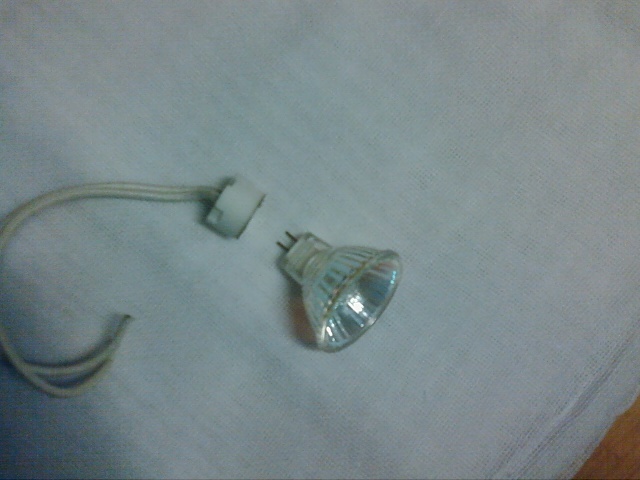

Foto 31 Lámpara dicroica con su latiguillo de conexión. Creo que 35W serán suficientes.

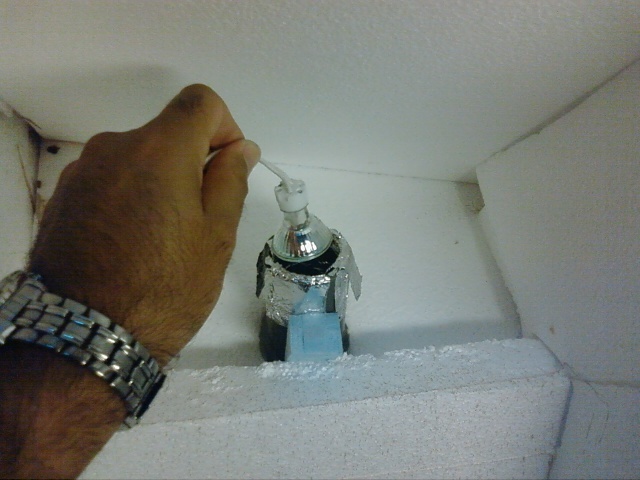

Foto 32 Introducimos la lámpara en el interior del tubo.

(Continuará...)

(Gruta 22.jpg)

(Gruta 23.jpg)

(Gruta 24.jpg)

(Gruta 25.jpg)

(Gruta 26.jpg)

(Gruta 27.jpg)

(Gruta 28.jpg)

(Gruta 29.jpg)

(Gruta 30.jpg)

(Gruta 31.jpg)

(Gruta 32.jpg)

Adjuntos
----------------

Adjuntos

Gruta 22.jpg (181KB - 149 descargas)
Adjuntos

Adjuntos

Gruta 23.jpg (108KB - 151 descargas)
Adjuntos

Adjuntos

Gruta 24.jpg (105KB - 136 descargas)
Adjuntos

Adjuntos

Gruta 25.jpg (80KB - 139 descargas)
Adjuntos

Adjuntos

Gruta 26.jpg (94KB - 151 descargas)
Adjuntos

Adjuntos

Gruta 27.jpg (93KB - 156 descargas)
Adjuntos

Adjuntos

Gruta 28.jpg (99KB - 158 descargas)
Adjuntos

Adjuntos

Gruta 29.jpg (60KB - 145 descargas)
Adjuntos

Adjuntos

Gruta 30.jpg (85KB - 156 descargas)
Adjuntos

Adjuntos

Gruta 31.jpg (80KB - 128 descargas)
Adjuntos

Adjuntos

Gruta 32.jpg (92KB - 167 descargas)

A ASSOR, gatitos, manolito de jesus, miim y pati les gusta esto.

Parte superior de la página

Parte inferior de la página

Memen

Ubicación: España

17/9/2010 22:05

Ubicación: España

Muy bonito y la idea del techo me gusta

Parte superior de la página

Parte inferior de la página

miim

Posts: 4611
Ubicación: madrid

18/9/2010 01:20

Pastorcillo

Posts: 4611

Ubicación: madrid

Hola Paco Herrera, fantástico ese paso a paso hasta el final...me gusta mucho como te ha quedado y lo de la luz, que para mí, siempre es un problema, me parece una solución genial...te quería preguntar¿no hay peligro de que se queme el tubo de PVC? y la luz de ese cañón sobre las figuras es blanca? o tiene otro color?.Espero verlo ya terminado, con la luz y todo, seguro que queda precioso.
Enhorabuena, una gran cueva.
Saludos cordiales.

Parte superior de la página

Parte inferior de la página

paco herrera

Posts: 631
Ubicación: Sevilla

18/9/2010 09:50

Pastorcillo

Posts: 631

Ubicación: Sevilla

¡Me alegro que os guste mim, Memen! La idea del tubo la cogí del foro, (Suny, APRENDIZ(Ignacio)...) Son muy pocos watios y además irá conectado a un regulador de intensidad, con lo que se calentará aún menos.
En principio la luz será blanca, pero si te gusta de otro color, sólo tienes que cubrir la boca del tubo con un trozo de papel de celofán. Como el foco está separado de la boca, no se quemará.

Parte superior de la página

Parte inferior de la página

Chani

Posts: 16
Ubicación: Puerto Real ( cadiz )

18/9/2010 22:07

Pastorcillo

Posts: 16

Ubicación: Puerto Real ( cadiz )

Si te apetece echale un vistazo a la gruta que hice en 2008 y que actualmente aun conservo, entra en mi album
y si tienes alguna duda te ayudaré encantado, en el fondo hayuna pequeña catarata con agua

Parte superior de la página

Parte inferior de la página

paco herrera

Posts: 631
Ubicación: Sevilla

23/10/2010 18:48

Pastorcillo

Posts: 631

Ubicación: Sevilla

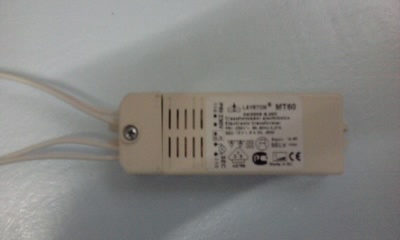

Foto 33: La lámpara la conectamos a un transformador de 12v. Hay otras lámparas de este tipo que no lo necesitan, van directamente a 220v.

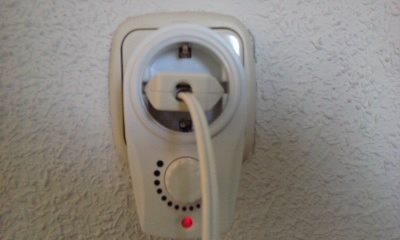

Foto 34: Del transformador, al regulador de intensidad.

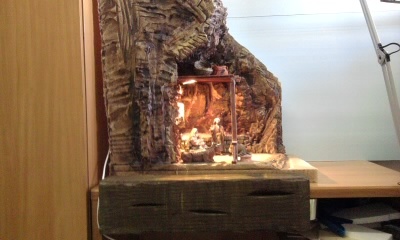

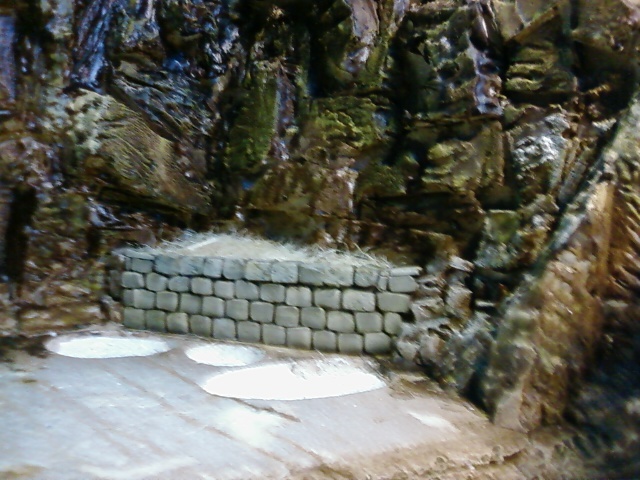

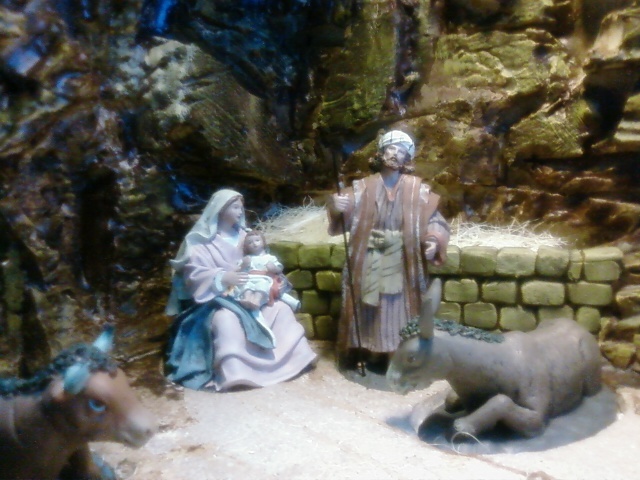

Fotos 35 y 36: Así quedará. Falta un poco de serrín para ocultar las peanas, poner un poco de musgo entre las piedras de la Gruta y algunos detalles más. Pero eso lo dejamos para el montaje definitivo.

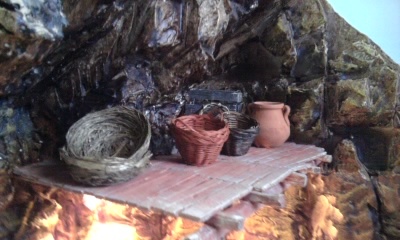

Foto 37: Detalle del altillo.

Foto 38: FIN.

(Gruta 33.jpg)

(Gruta 34.jpg)

(Gruta 35.jpg)

(Gruta 36.jpg)

(Gruta 37.jpg)

(Gruta 38.jpg)

Adjuntos
----------------

Adjuntos

Gruta 33.jpg (28KB - 164 descargas)
Adjuntos

Adjuntos

Gruta 34.jpg (38KB - 147 descargas)
Adjuntos

Adjuntos

Gruta 35.jpg (65KB - 165 descargas)
Adjuntos

Adjuntos

Gruta 36.jpg (51KB - 169 descargas)
Adjuntos

Adjuntos

Gruta 37.jpg (63KB - 155 descargas)
Adjuntos

Adjuntos

Gruta 38.jpg (64KB - 168 descargas)

A ASSOR, gatitos, manolito de jesus, ManuelBGomez y pati les gusta esto.

Parte superior de la página

Parte inferior de la página

Asun

Ubicación: Logroño

23/10/2010 19:16

Ubicación: Logroño

Fenomeno, es muy bonita esa gruta. y el hueco muy bien aprovecado. Yo solo le pondría una escalera para que puedan coger los cestos sin romperse nada.

Parte superior de la página

Parte inferior de la página

nuria88

Posts: 41
Ubicación: mallorca

3/11/2010 18:51

Pastorcillo

Posts: 41

Ubicación: mallorca

Muy bonita y original; la segunda foto parece una obra surealista de Miguel Barceló...y al final el resultado es asombroso.
Felicidades!

Parte superior de la página

Parte inferior de la página

Arquitecto

Posts: 26
Ubicación: Mérida-Venezuela

5/11/2010 19:53

Pastorcillo

Posts: 26

Ubicación: Mérida-Venezuela

te saludo paco por primera vez, y no dejo de admirarme por lo dedicado de tu obra, y lo fantastico de la explicacion quisiera mucho tiempo para hacerme una, me encanto la iluminacion, aunque por aqui no se consiguen muchas cosas para hacer buenos efectos

Parte superior de la página

Parte inferior de la página

Arquitecto

Posts: 26
Ubicación: Mérida-Venezuela

5/11/2010 19:54

Pastorcillo

Posts: 26

Ubicación: Mérida-Venezuela

te saludo paco por primera vez, y no dejo de admirarme por lo dedicado de tu obra, y lo fantastico de la explicacion quisiera mucho tiempo para hacerme una, me encanto la iluminacion, aunque por aqui no se consiguen muchas cosas para hacer buenos efectos

Parte superior de la página

Parte inferior de la página

juanpablito30

Posts: 62
Ubicación: Medellín-Colombia-Suramerica

11/11/2010 23:26

Pastorcillo

Posts: 62

Ubicación: Medellín-Colombia-Suramerica

No conozco la nogalina , no se si existe en mi país me dicen por favor que es o si en su defecto puedo reemplazarla por algo mas par lograr el efecto?

Parte superior de la página

Parte inferior de la página

ABUELO

Ubicación: PAMPLONA

12/11/2010 00:08

Ubicación: PAMPLONA

Nogalina = Nigrosima en Guatemala . Nigrosima ,tinte de color negro utilizado para el embocinado o simulacion de la madera de Ebano. ( www.quiminet.com )
Nogalina = Colorante obtenido de la cascara de la nuez usado para pintar imitando el color nogal.

Parte superior de la página

Parte inferior de la página

pati

Posts: 1535
Ubicación: Madrid :) :) :)

19/9/2013 00:01

Pastorcillo

Posts: 1535

Ubicación: Madrid :) :) :)

Paco , este post si que no lo había visto y me ha encantado . Genial explicado y las fotos perfectas .
La verdad es que te quedo de lujo y me gusta mucho el acabado que le diste a las rocas , muy original con la nogalina .
La luz , con el tubo queda perfecta , mi asignatura pendiente .....

A ver con que nos sorprendes esta navidad !!! ...que se te echa el tiempo encima .
Bsss.

A ASSOR, paco herrera y Paflopi les gusta esto.

Parte superior de la página

Parte inferior de la página

Páginas: 1

Saltar al foro :

Buscar en este foro
Versión Impresa
Enviar un mail con el enlace a este tema

(Borrar todas las cookies grabadas por este sitio)

Ejecutándose MegaBBS ASP Forum Software
© 2002-2020 PD9 Software
