Hola de nuevo;

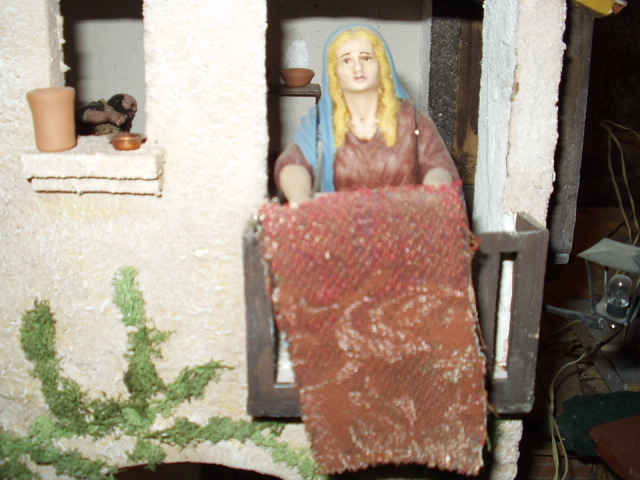

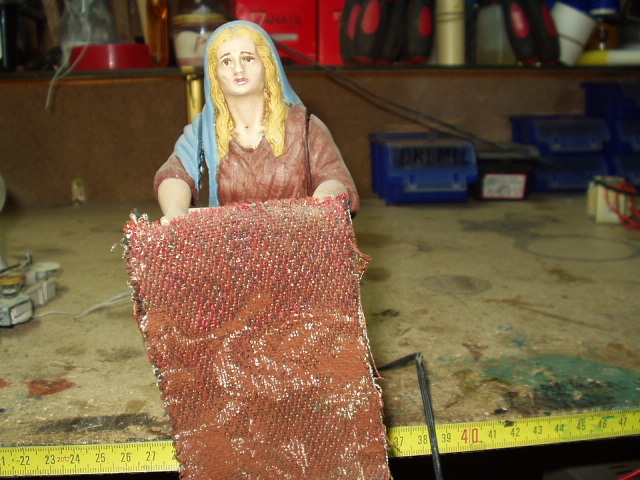

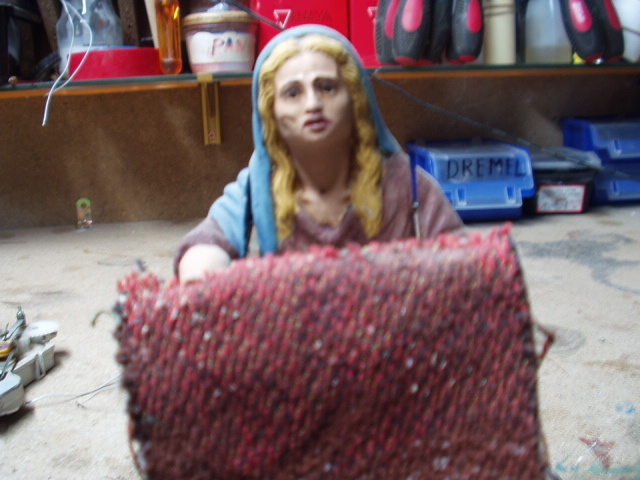

En este mensaje expondré cómo realizo el montaje de la pastora que está sacudiendo la alfrombra. El motor que lleva es del tipo que os he expluesto en el mensaje sobre el motor básico. El movimiento que obtendo de este motor es similar al del labrador que expuse en el correspondiente mensaje, no obstante repetiré los pasos básicos:

1. Le seccioné los dos brazos y le introje un alambre de hombro a hombro a modo de eje.
2. A este eje, le uní los brazos.

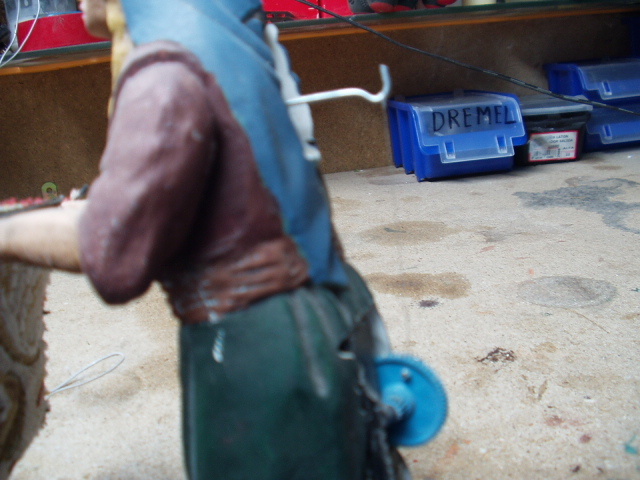

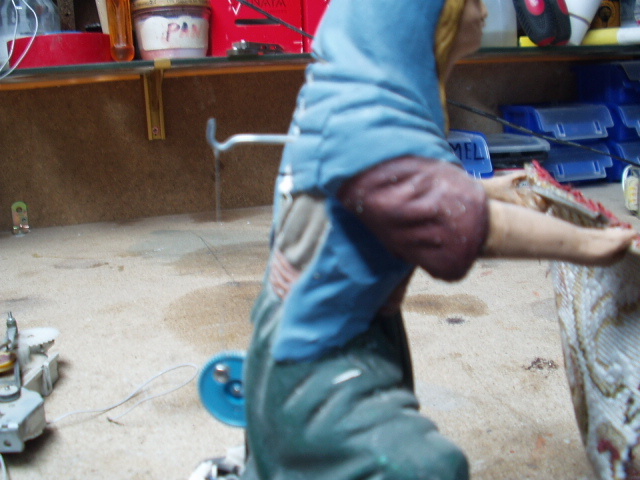

3. En la parte central del alambre (eje), soldé otro alambre perpendicular al anterior (formando una T), que es el que sale por la espalda de la pastora como se aprecia en la foto.
4. A este alabre que sobresale por la espalda le enganché un sedal.
5. En el cuerpo de la pastora lleva insertado el motor que es el que mueve el sedal gracias al tornillo que veis en la foto, que a su vez hace que suban y bajen los brazos para sacudir la alfombra.
6. El regulador me permite darle un movimiento más rápido que al labrador.

Saludos;
CURRO
















Adjuntos
----------------

BUENAS NOCHES CURRO Y SECRETARIA:

De nuevo nos das una magistral lección práctica y plástica sobre motorizaciones , está engorgando la carpeta de movimiento que veo que era muy necesaria.

Deberían darte un premio al mejor reciclador de tu ayuntamiento, no sabes lo que se agradece el conseguir materiales asequibles a todos los bolsillos.

Un afectuoso saludo y como no, GRACIAS POR VUESTRA AYUDA.

Buenas tardes a todos:


CURRO: Estoy sigiendo con avidez tus tutoriales sobre el movimiento de las figuras y todo lo que pones sobre motorización y control. GRACIAS.....


Quería preguntarte de que tamaño y material son las figuras que motorizas ???


Un cordial saludo extensivo como no, a tu secretaria particular.

Excelente... Magnífico, pero no lo acabo de entender...
Creo que la mejor forma de aprender a hacerlo es que pongas un vídeo-tutorial...
Sería lo mejor!!

buena noche curro soy de colombia y queria ver si puedes responderme estas consultas:
-¿de que material es el alambre que le pusiste a la pastora en los brazos y el cuerpo?
-intento hacer un herrero que mueva su martillo; ¿cuantas rpm requiere el motor para hacerlo?

muy buen trabajo.salud2
