Hola amigos del foro...una de las cosas que se nos había ocurrido, ya que nuestro belén es circular, era que también fuera giratorio.
Si alguien nos puede aportar alguna idea del mecanismo de giro y de la conexión central para las luces, se lo agradeceremos mucho, nos hemos quedado encallados en esa parte del belén y que no sabemos muy bien por donde empezar, Nuevamente muchas gracias a todos.
Un abrazo

Hola, pues yo de mecánica no sé nada, pienso y pienso y solo recuerdo las figuritas de cuerda y en cosas mas grandes pues la plataforma giratoria donde ponen los autos nuevos en las agencias..
Pero estoy segura que algun maestro del foro pronto les dará una verdadera solución. Suerte!!!
Saludos afectuosos desde Monterrey

Mi opinión particular es que un belén giratorio no es normal, pero si lo que quieres es que gire cuando tu lo mueves con la mano hay una plataforma que gira y que lo hacen para mover las televisiones u otra cosa que quieras girar, como un belén para que se pueda ver todas las partes de él, yo tengo un pequeño con la vida de Jesús en la edad de niño, que lo he puesto y queda muy bien, porque claro si lo que quieres para estar dando vueltas todo el rato, ni van a ver el belén en detalles pequeños y se asemeja más a un Tio Vivo, espero te sirva mi consejo.

Hola a todos.

Laica... claro que no es normal un Belén giratorio... pero ¿por qué no hacerlo?... a veces hay que ser original... y salirse de la norma... too en el belenismo... y quien sabe... quizás de esta forma se pueden captar nuevos adeptos belenistas... vete a saber ji ji.

Molaes... lo primero que me viene a la cabeza... es el plato giratorio con un motor de un microondas... pero claro dependerá del tamaño de tu Belén... no es lo mismo mover una montaña... que una peque hormiguita... aunque mi opinión es que sí se podría hacer... pero no a una velocidad de vértigo... sino de forma lentita... para dar tiempo a contemplar en detalle esas escenas que dices Laica... e incluso el conjunto total de luces de distintas escenas... podrían girar tanto las del mismo Belén con él mismo... como las del techo con otro dispositivo de forma similar... y a la par con la parte de abajo... todo es posible si se intenta.

Aunque como no soy experta... los tecnicismos se los dejo eso... a los expertos.

Te pongo el vídeo de un Belén abierto que vimos en el Congreso de Bilbao 2008... como puedes ver es pequeñito... pero la idea ahí la tienes.

Besicos mañicos.

Hola Güera, Laica y Suny... muchas gracias por la ayuda que nos han dado, queríamos mas que nada con este Belén, ver si podemos despertar mas interés en volver a la tradición de armarlo en nuestro país
Aquí, ya no se estila,... pero para nada,... este año pasado no se han traido, a las casa comerciales que venden artículos navideños, ni siquiera las figuras del nacimiento, por eso es mucho mas complicado para nosotros, acá tenés que arreglarte con ingenio y mas ingenio.
Tener un Belén de doce figuras y con alguna edificación, se ve como algo enoooorme!!!!!.
Creemos que si logramos hacer un belén que atraiga la atención, quizá mas gente se anime y empiecen armarlo nuevamente.
Bueno eso es lo que queremos intentar, vamos a ver que resulta...
Un abrazo grande y nuevamente Muchas Gracias

Modificado por molaes 13/3/2010 02:21

Esta misma idea la tenemos en la Asocación de Belenista de Madrid, pero no con un belén, sino con un diorama , que es algo mas pequeño.

El tema de la iluminción lo hemos solucionado con un circuito impreso con dos pistas redondas y una escobillas de las que usan los motores eléctricos.

El mayor problema reside en encontrar un motor que sea capaz de mover todo el peso del belén.
Estamos en la fase final,así es que ya os contaré la experiencia cuando esté terminado.



Modificado por CORCHO 13/3/2010 21:13

Pongo un enlace para que le echéis un vistazo, creo que puede ayudar a resolver el problema que planteáis.

http://foro.belenismo.net/forums/thread-view.asp?tid=13555&posts=29&start=1 Un cordial saludo.



Hola, ya vi el video que mando Emore y me encantó estoy segura que ustedes lo van a lograr porque son bien perseverantes, creativos y todo les queda muy bien, pero sobre todo los felicito por su intención tan noble, es como sembrar semillitas y que quizá ni ustedes se enteren de toooodo el fruto que dará.
ANIMO, no se rindan.
Saludos afectuosos desde Monterrey

Hola CORCHO, muchas gracias. Te cuento que por el momento estamos manejando la posibilidad de utilizar un motor de microondas, veremos si soporta el peso pero se nos ha complicado con las luces y el agua, la idea del circuito impreso sería el ideal pero nos queda una consulta ¿como hicieron para que el contacto sea seguro sin provocar chispas?

Modificado por molaes 13/3/2010 23:56

Hola Emore.... primero que nada agradecerte por el enlace que nos mandastes, ya habíamos tenido la oportunidad de verlo y estudiarlo, peeeerooo!!!! el sistema que utiliza José, acá no hay, te lo hacen, peeeeroooo!$$$$$$$
Y después aprovechar la oportunidad de agradecerte por enseñarnos a pintar, tu lo haces mas sencillo para los que recién comenzamos.
MUCHAS GRACIAS, DE CORAZÓN

Hola Diana...Sabes que?... Hace como 20 años que hacemos pesebres, obviamente ninguno como los que hay en el foro, pero todos los años al llegar la navidad, unas cuantas personitas vecinas, ninguna de ellas mayor de 10 años, vienen a verlo, si pudieran como nosotros ver sus caritas!... Pero si esta siembra ,como dices tu, da aunque sea un solo fruto...queremos ser nosotros los que vallamos a la casa vecina, y ser una de esas caritas, y decirnos para nosotros... "misión cumplida"
Un abrazo grande y Muchas, pero Muchas Gracias de Corazón

Modificado por molaes 14/3/2010 03:59

El sistema básico para lo que deseas.. es como un carrusel.
Para hacerlo necesitas:

1. un motor eléctrico (puede usarse un motor de licuadora, minipimmer) de unos 500w unas 1100 rpm (una herramienta barata solo necesitamos el motor)
2. una dimmer o regulador de voltaje.. para disminuir la velocidad del motor
3.  peana
4. sistema de poleas ( 50% y 25% menor al diámetro de la peana)
5. cinta aislante
6. papel de aluminio
7. un transformador de 12 o 15v
8. lucecitas de navidad
9. alambre
10. tubo metálico de 3cm
11.  tubo metálico de 1.5
12. tacos de madera
13. cables
14. enchufe
15. herramienta básicas de electricidad y carpintería

Para realizar la peana giratoria. Utilizaremos un mesón ke soporte el peso
el motor estará colocado en vertical  con el sistema de poleas y conectado al dimmer.. primero antes de el sistema de poleas regula la intensidad del giro impidiendo que el motor sufra aunque teniendo el dimmer evitamos un recalentamiento innecesario.
 sobre la peana colocaras alambres doblados en L y en la punta un trozo de papel de aluminio. estos estarán cerca y alrededor del agujero central que le harás a la peana, en pares e identificándolos con color ROJO positivo AZUL NEGATIVO.
los trozos de aluminio harán contacto con los tubos metálicos  de diferente diámetro. El mas pequeño ira introducido en el mayor pero aislado dejando un espacio abierto.
Cada tubo ira conectado (soldado) a un polo del transformador de voltaje. Esto servirá para darle luz al belén las bombillas (lucecitas) iran conectadas en paralelo unidas a los alambres
Lo que hemos construido es un oscilador como la peana gira no podemos colocar cables para las luces ya que se enredarían y pueden detener el movimiento y recalentarse o provocar un cortocircuito. Los aluminios al ser flexibles se “arrastraran” sobre los tubos haciendo contacto mientras la peana gira.. se puede usar pequeñas laminas de cobre unidas al alambre. Los tubos están fijos y cada uno conectado o soldado a un polo del transformador.
Creo que las instrucciones son sencillas.

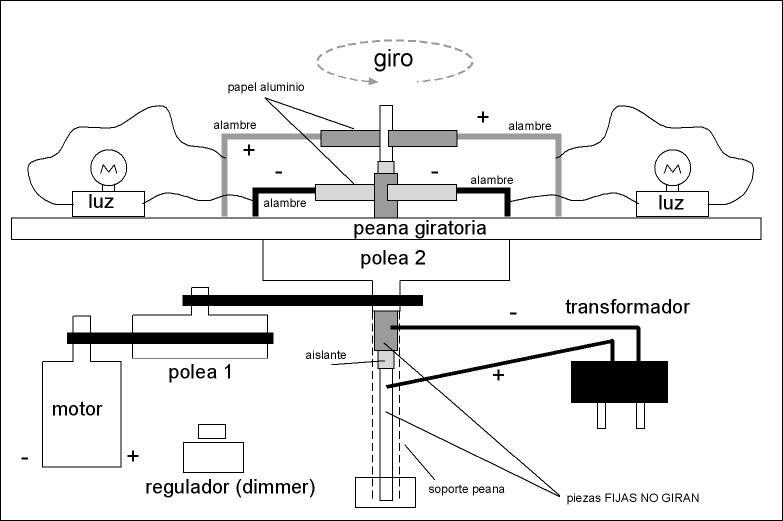

Os dejo un esquema general de cómo es.



Modificado por kreativas 14/3/2010 04:09

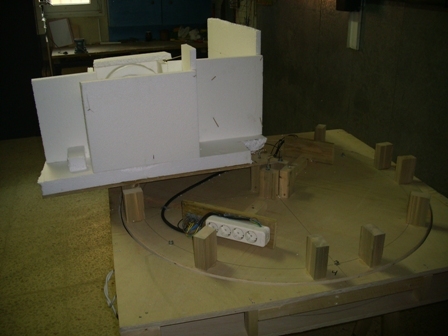

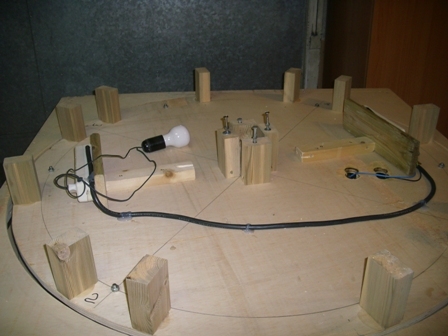

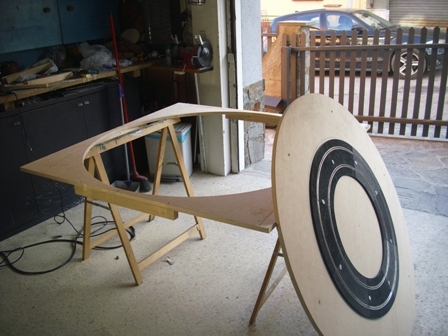

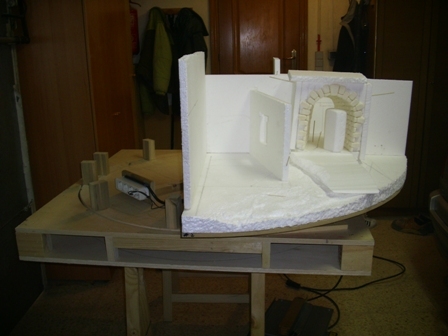

Hola Molaes, Yo este año también tengo la intención de hacer un Belén giratorio y he hecho una mesa giratoria, en la cual quiero poner cuatro escenas, el Nacimiento, Los Reyes, La anunciación de los pastores, Pidiendo posada.

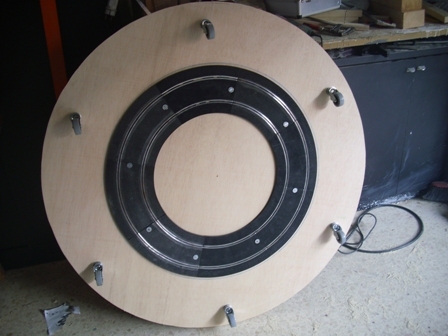

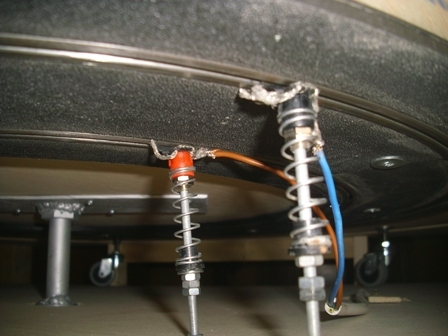

Pongo unas fotos, una imagen vale mas de mil palabras .Faltan retoques por hacer pero de momento la cosa va bastante bien. Las escobillas al tocar las pistas, si giras lento no hacen chispas, pero si giras como una ruleta luego si chispa. Ahora falta encontrar un motor que lo pueda hacer girar todo y muy lentamente.

Hola Kreativas y Riera, a ambos muchas gracias nos han ayudado mucho, ahora ya se nos empieza a aclarar el panorama, los dos sistemas están dentro de nuestra posibilidades, y son ideales para poder colocar todas las conecciones de luces y bomba de agua, que aunque es pequeñita funciona con electricidad solamente.
Así que ahora manos a la obra y a empezar a hacer las pruebas.
Cuando hallamos adelantado el trabajo, subiremos fotos para que vallan viendo los resultados
Muchas gracias, de corazón

si no pesa mucho , coges un microondas viejo,que gire, y usas la parte del plato central y ya tienens un belen o figura giratoria, yo lo he hecho

hola molaes, os felicito por vuestra nueva idea de hacer un belén giratorio, es original y seguro os va a quedar estupendo. !adelante! y además veo que muchos foreros aportan sus ideas a vuestro proyecto, así que sólo queda por vuestra parte intentarlo, suerte y espero verlo girar y girar...... Saludos afectuosos.

Carles muchas gracias, esa idea ya la veníamos manejando, peeeero... se nos complica, el sistema electrico.
Esa es la parte que estamos estudiando ahora.
Un fuerte abrazo

Hola Isabel... muchas gracias por estar siempre presente y dando para adelante, es cierto muchos compañeros se han tomado el trabajo de darnos con lujo de detalles todos los pasos para que podamos lograr este objetivo, Ahora es nuestro deber mostrarles que estamos haciendo todo para concretarlo, esperamos no fallar y si eso pasa, que sepan que hemos aprendido mucho y que vamos a seguir intentándolo.
A todos Muchisimas Gracias

Una vez mas estoy alucinando con esta pareja, no descansais no parais no dormis no comeis ahora con movimiento otra gran idea que me parece estupenda, sois fenomenales.
No puedo daros ninguna idea ya que yo de mecanica estoy muy muy pegao, pero lo del microondas creo que es buena idea, dependiendo del peso del belen. Asi que adelanteeeeee ya estoy deseando verlo en movimiento.
Un abrzao

Hombre, si hablan de poner agua aúnque sea poca, creo que hay que ir desechando la idea del motor de microondas. Puedes enviar un privado a José que presentó el belen giratorio de la parroquia de san Miguel de Pamplona y que te cuente cómo lo hicieron. Creo que algo se habla en el post correspondiente. Por cierto hoy he leido en la prensa local que utilizando la mismoa plataforma han puesto siete escenas de la pasión en el mismo lugar: atrio de san Miguel en la plaza de la Cruz de Pamplona

si lo deseas puedo darte los datos del proveedor para que nose te enreden los cables en elgiratorio.
saludos

estoy por tirar un turbo ventilador viejo, el motor sirve para esto? o para otra cosa? porque si es asi lo guardo, no digo que voya hacer algo ahora , perooo...
