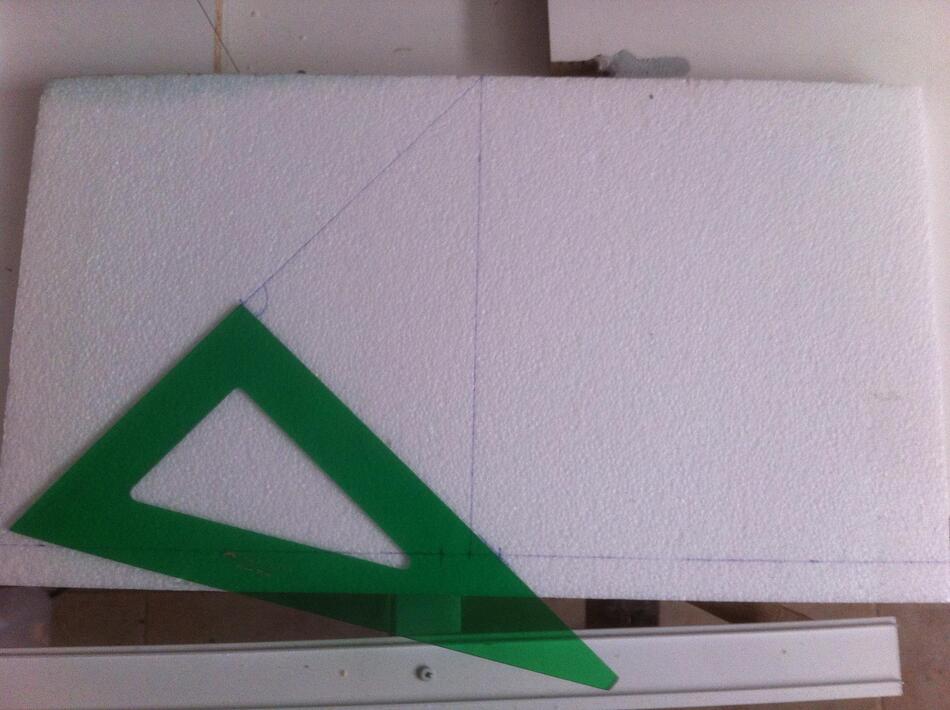

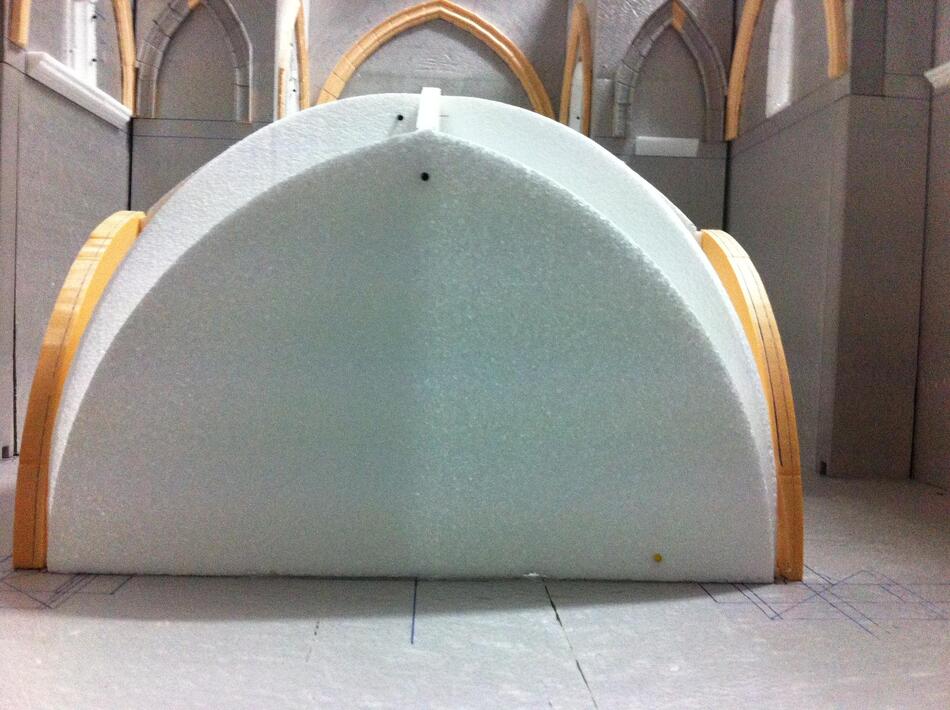

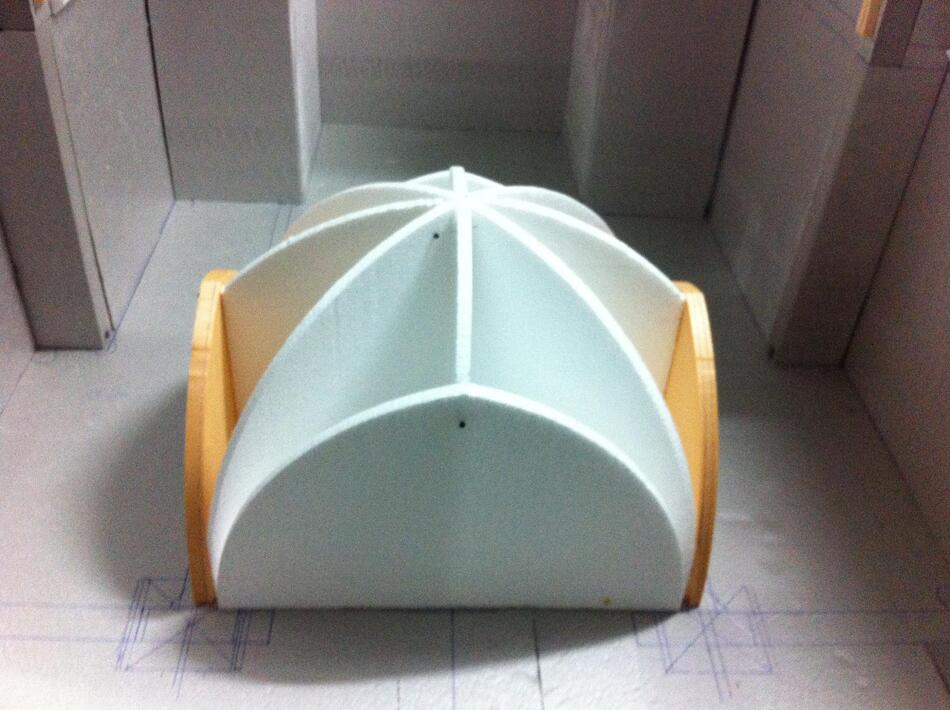

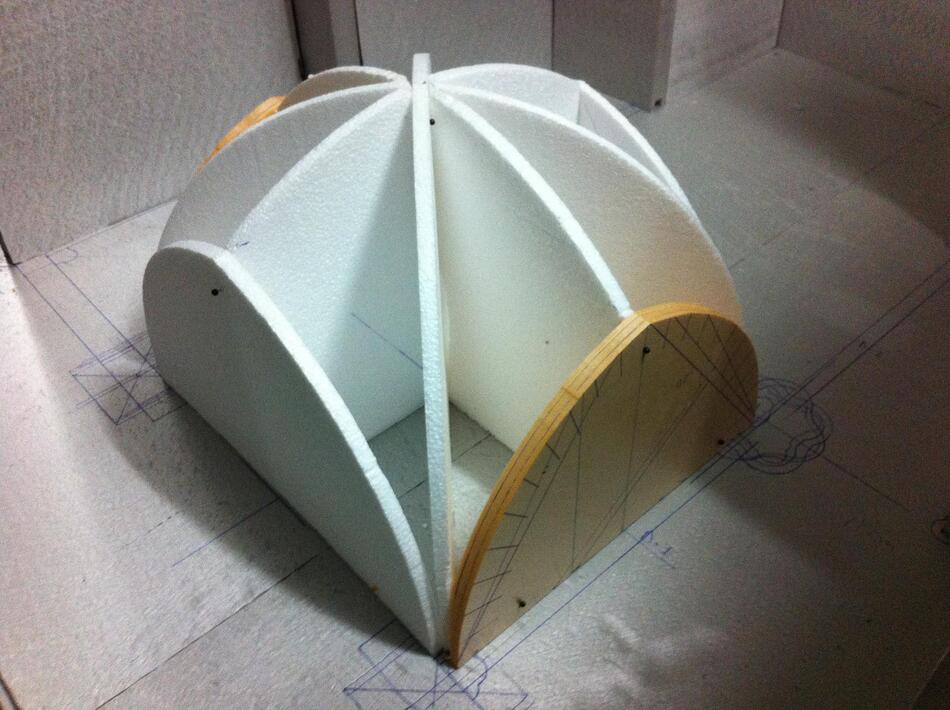

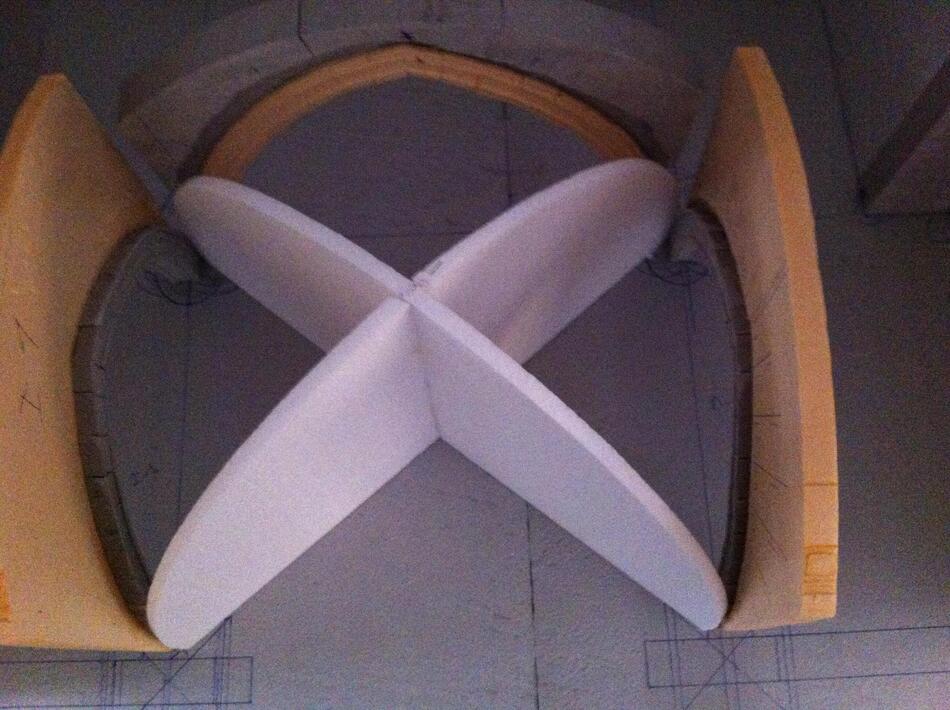

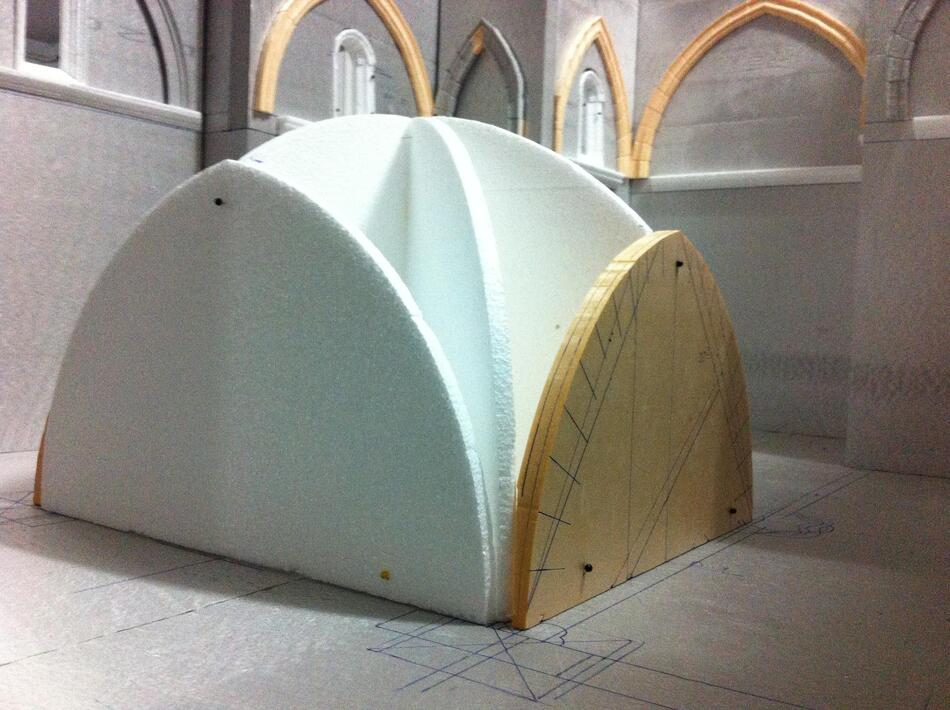

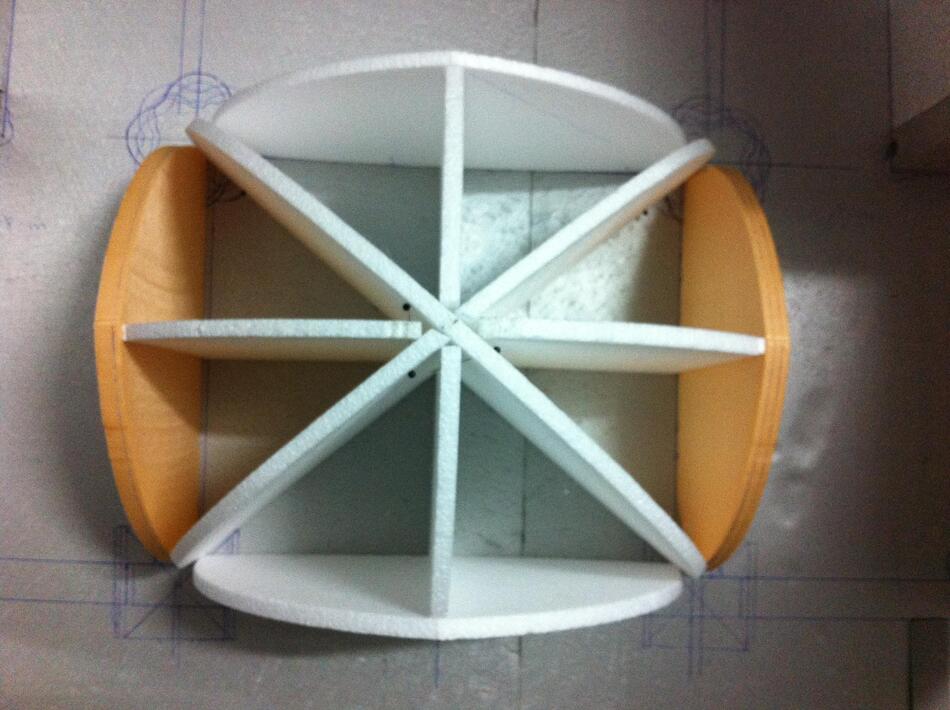

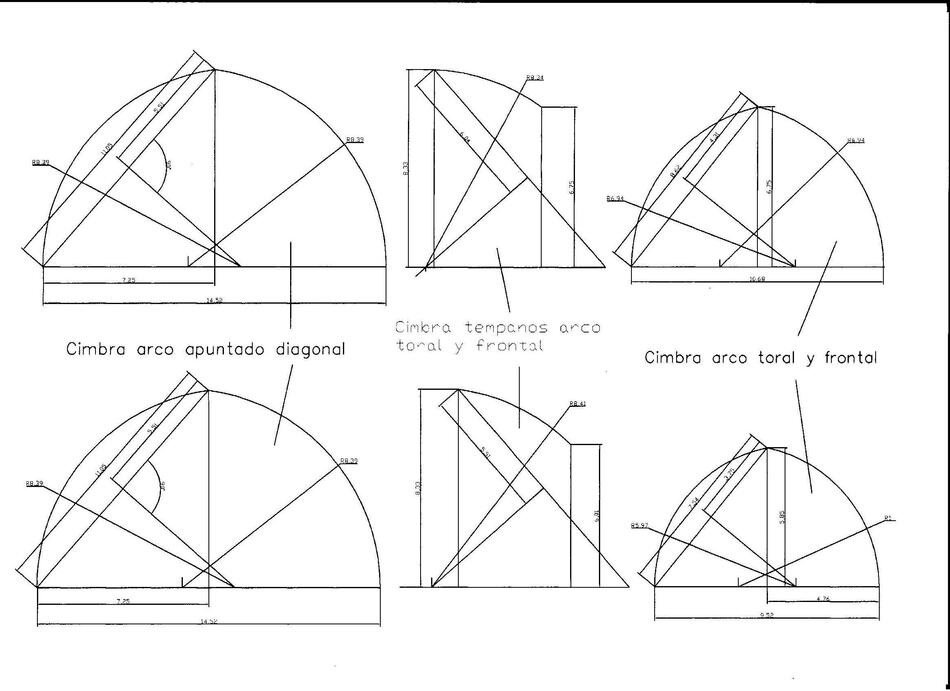

Como hay amig@s, que no entienden de planos he dibujado como hacer las cimbras para el encofrado de las bóvedas, porque tienen que ser desmontables. Partiendo que la construcción se basa en medidas tomadas de una construcción del siglo XII, y por la altura que tiene, puede haber un margen de error que he tratado de corregir.
Al ser bóveda por arista Gótica, con directrices de arco apuntado y líneas de clave ascendentes, es decir, la clave de los arcos diagonales, está a mayor altura que los arcos torales y frontales y recibe el nombre de bóveda por arista de cañones curvos ascendentes, por lo tanto los arcos diagonales y nervios también serán apuntados y nunca de medio punto.
Las medidas en plano están en m. y en la construcción a escala 1:33 es decir 1 m. son 3,3 cm.

La cimbra es una estructura auxiliar que sirve para sostener provisionalmente el peso de un arco o bóveda, así como el entablado del encofrado, durante la fase de construcción.
Un saludo a todos.
Ramón Hidalgo

ja, ja, ja....¡ laser y todo ¡...no esperaba menos de tí, Ramonzuelo. Esos arcos,todo, todo, todo, genial. Digno de los mejores. Increible fidelidad a lo real.
ENHORABUENA ¡¡.

Una maravilla de explicación y de ejecución. Esto es charla teórica y práctica. Felicidades Don Ramón (hay que llamarte así, pq madre mía, ja ja ja).

Maravilloso, un gran trabajo y de mucha altura.

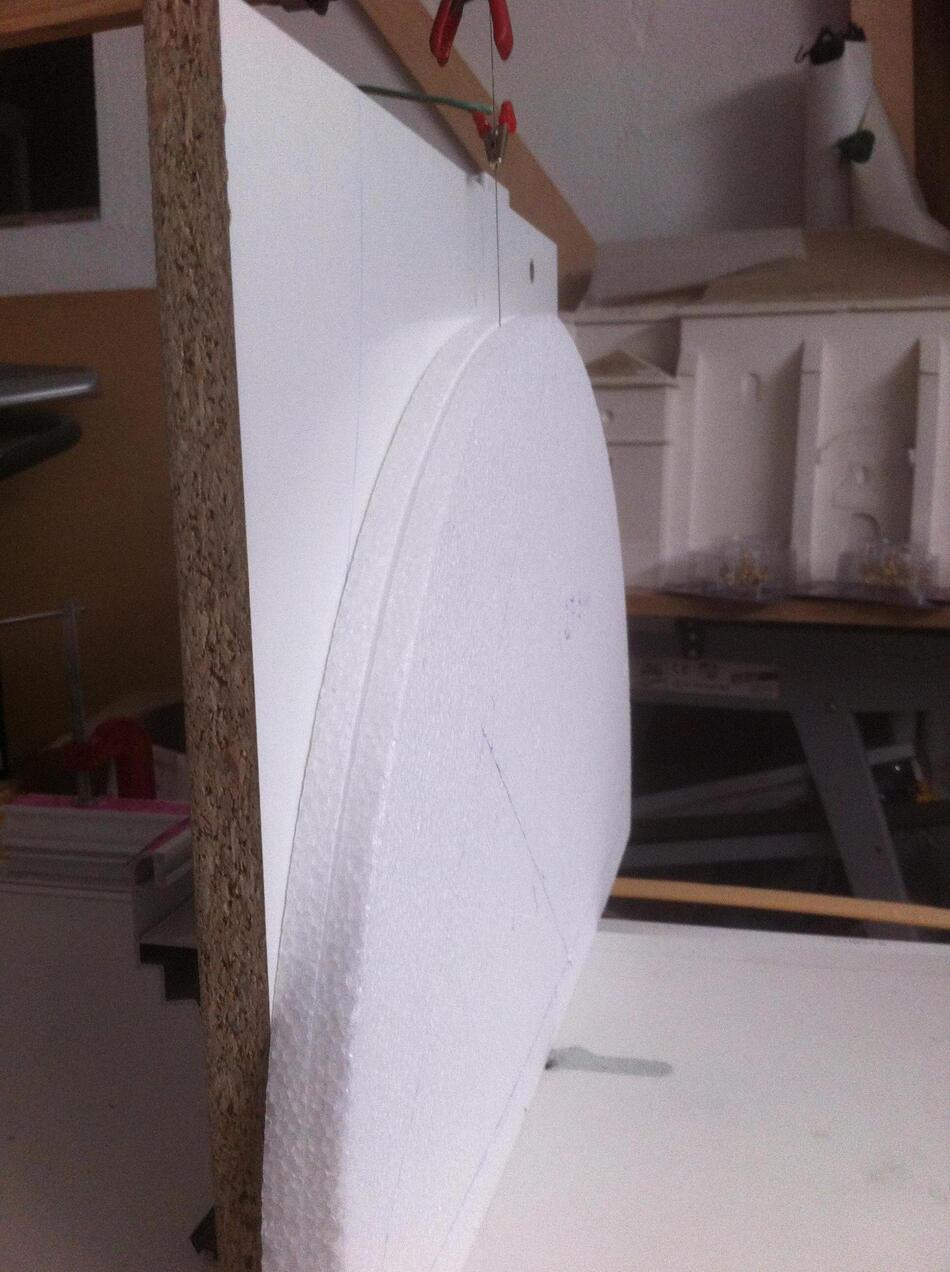

Me gustaría si nos puedes explicar un poco más extenso como haces los corte con la maquina de corte, sobre todo en molduras y demás.
Gracias por todo,

Ramon eres un arquitecto? muy buen trabajo arquitectónico admirable y sorprendente

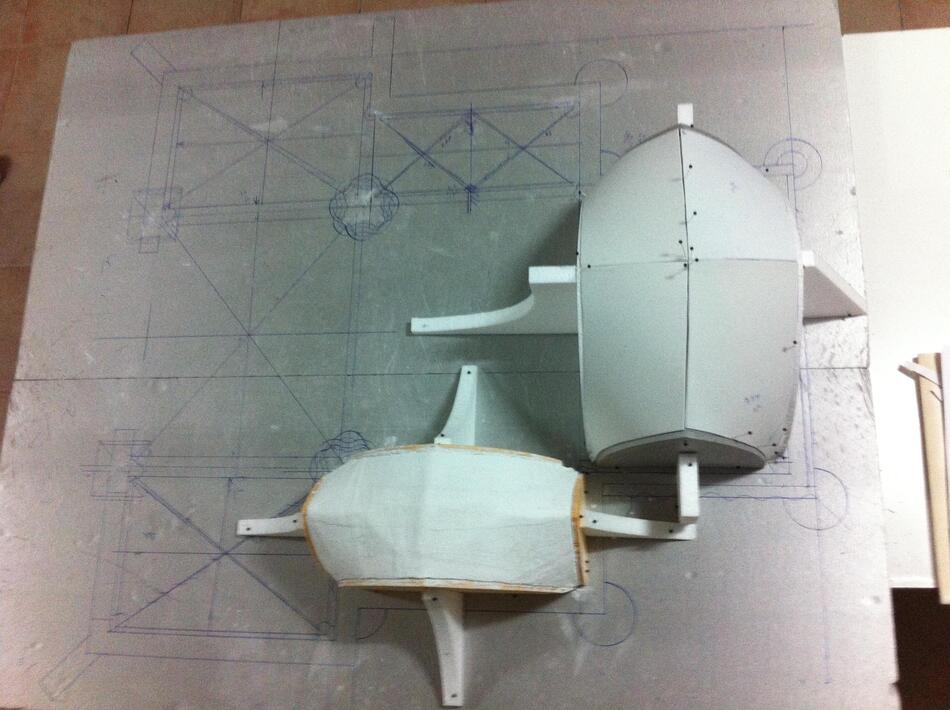

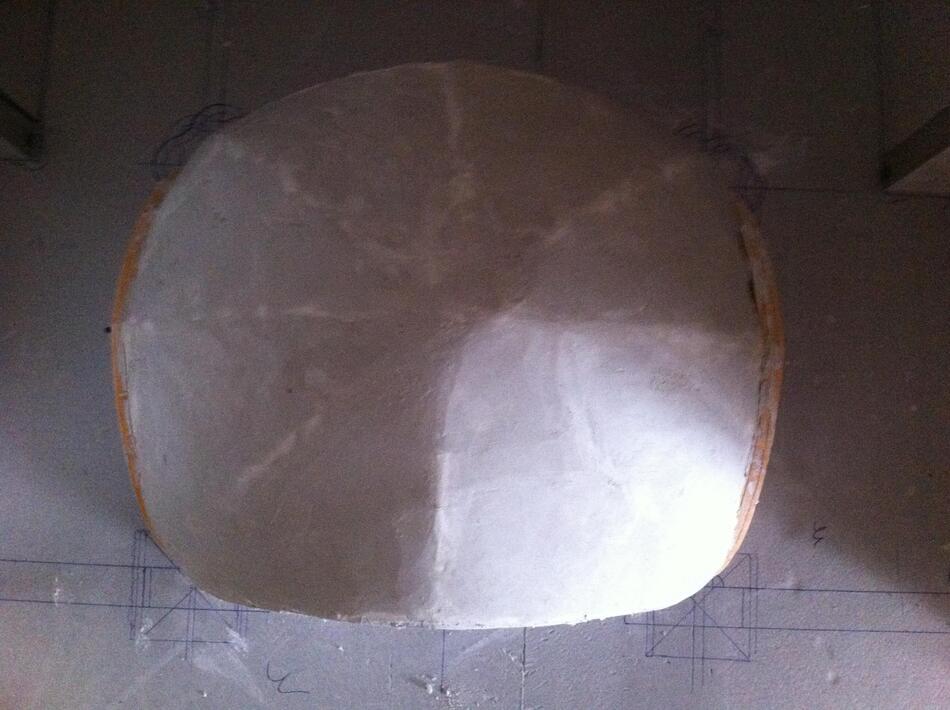

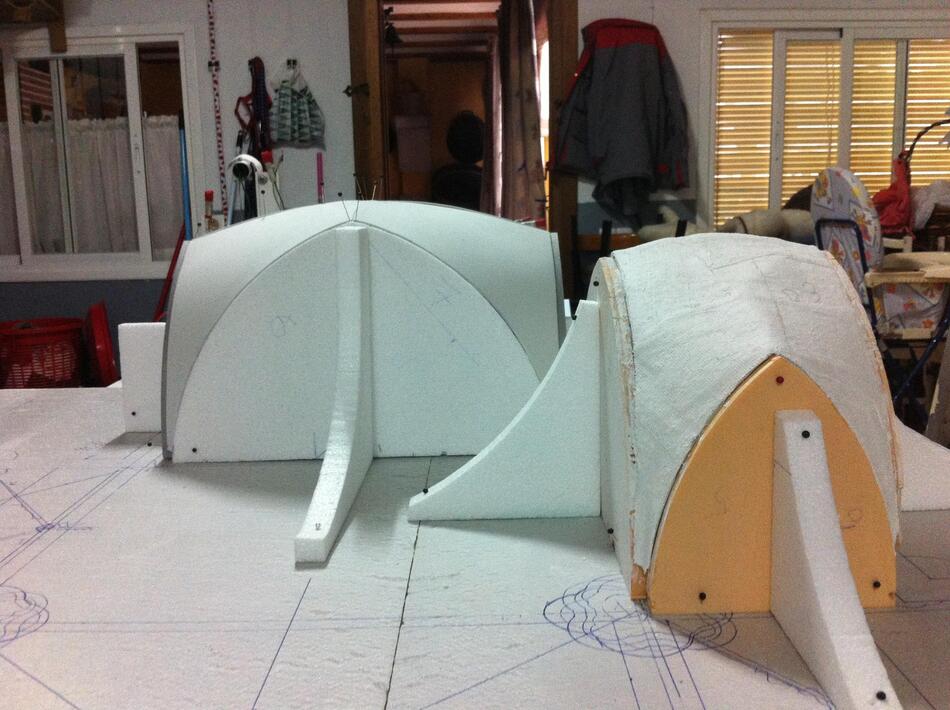

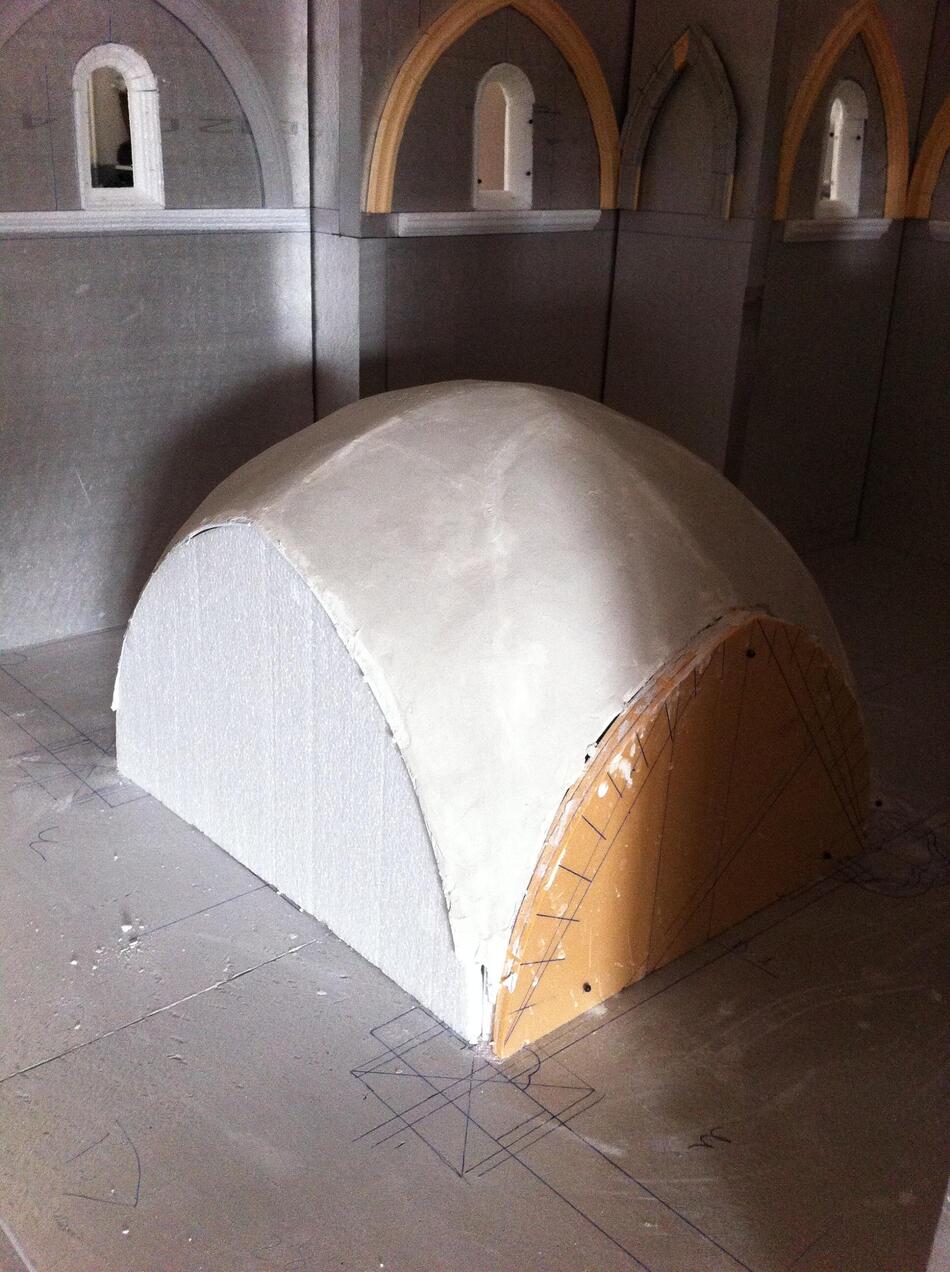

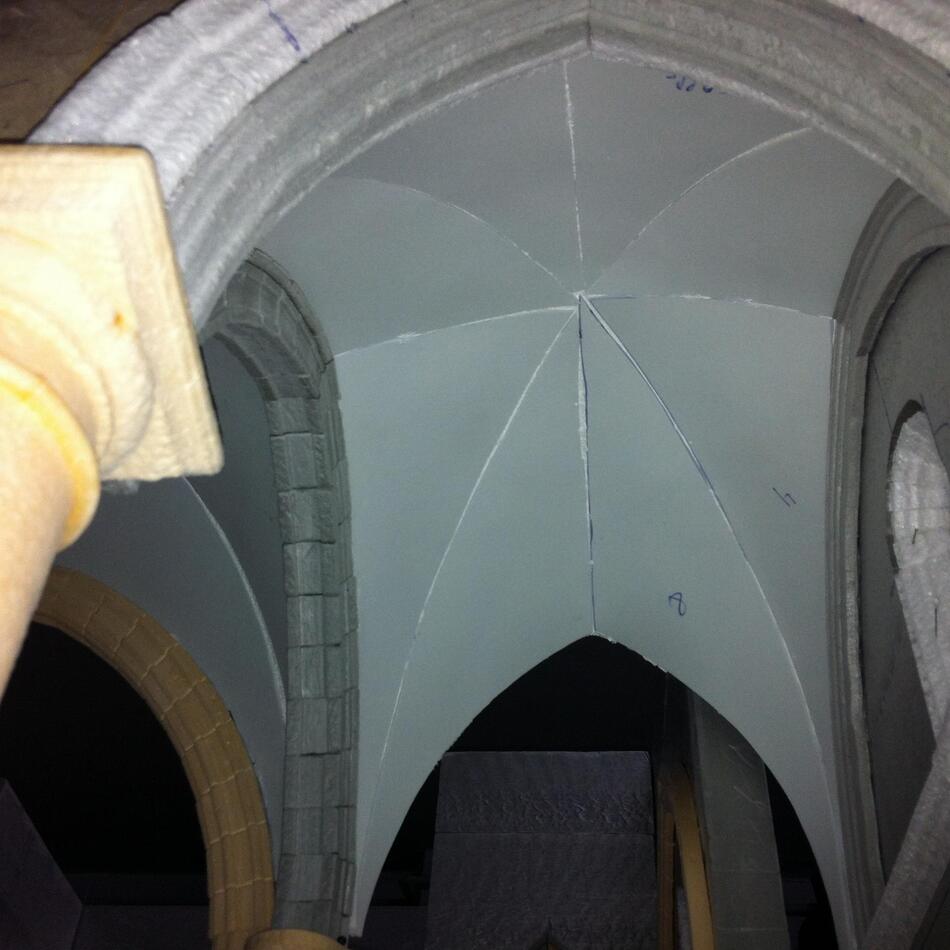

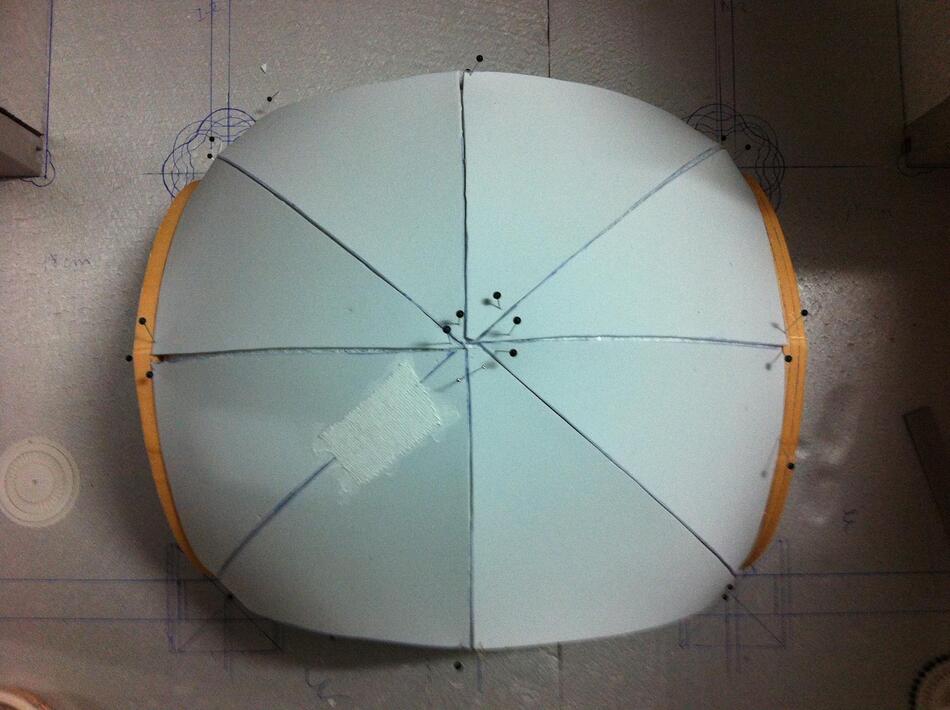

Otro pasito mas, el encofrado para los témpanos:

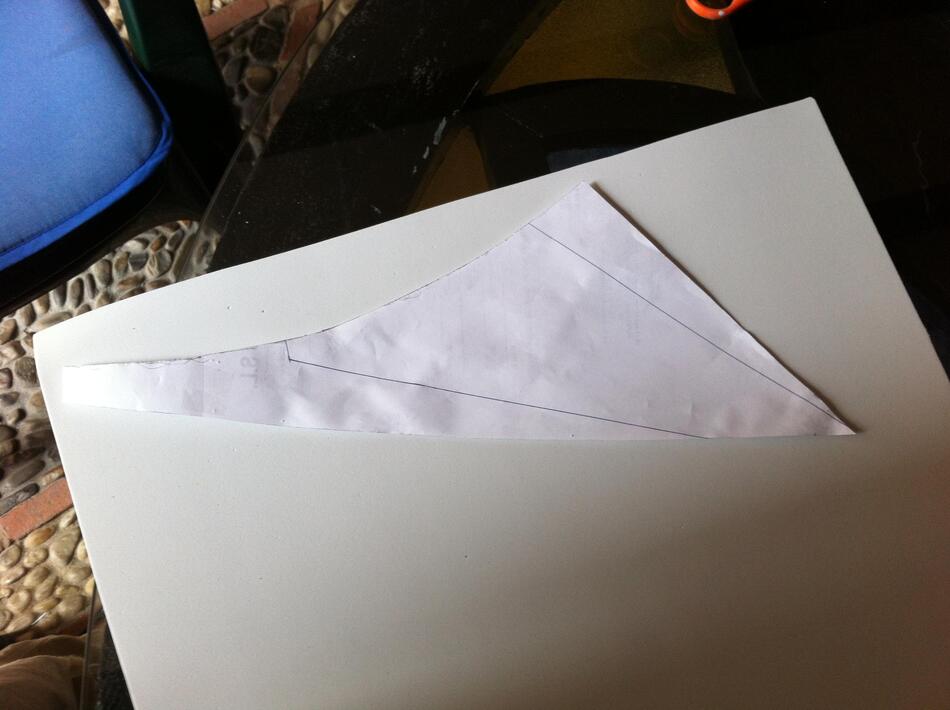

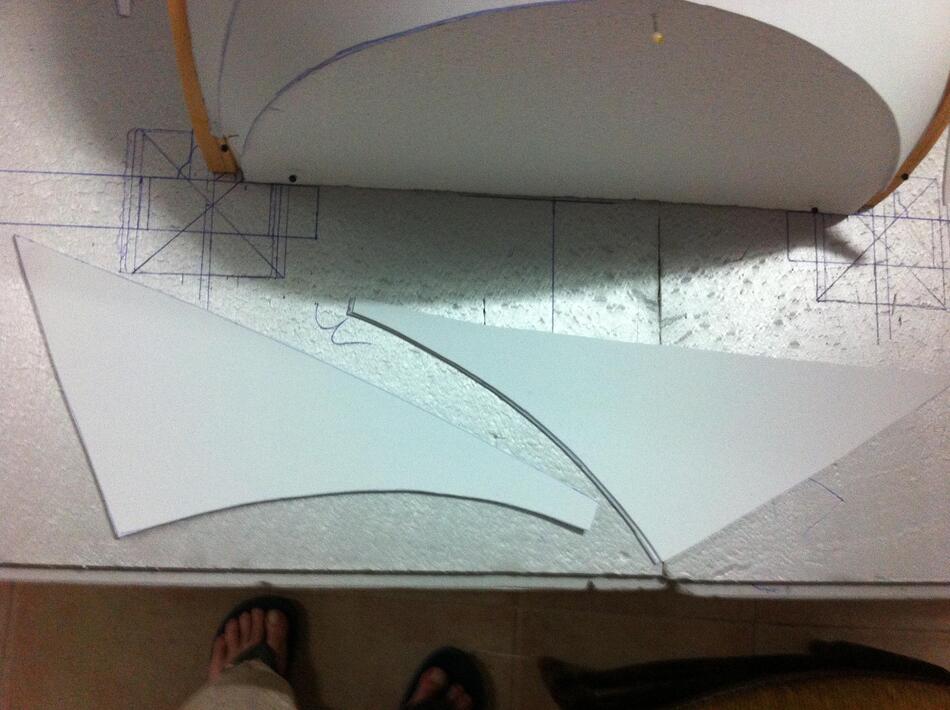

1º Hice unas plantillas en papel y una vez comprobado que cuadraba los recorte en goma eva, porque se amolda muy bien

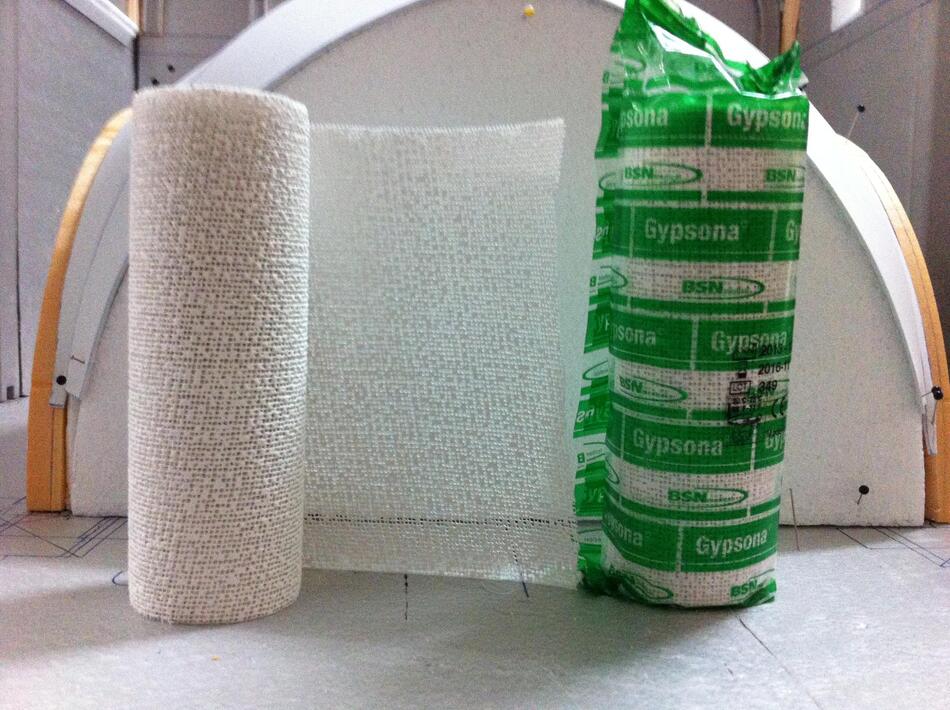

2º Con venda de enyesar, le coloque 2 capas.
2º Una mano de escayola muy fina, sin esmerarse para que quede tosca.

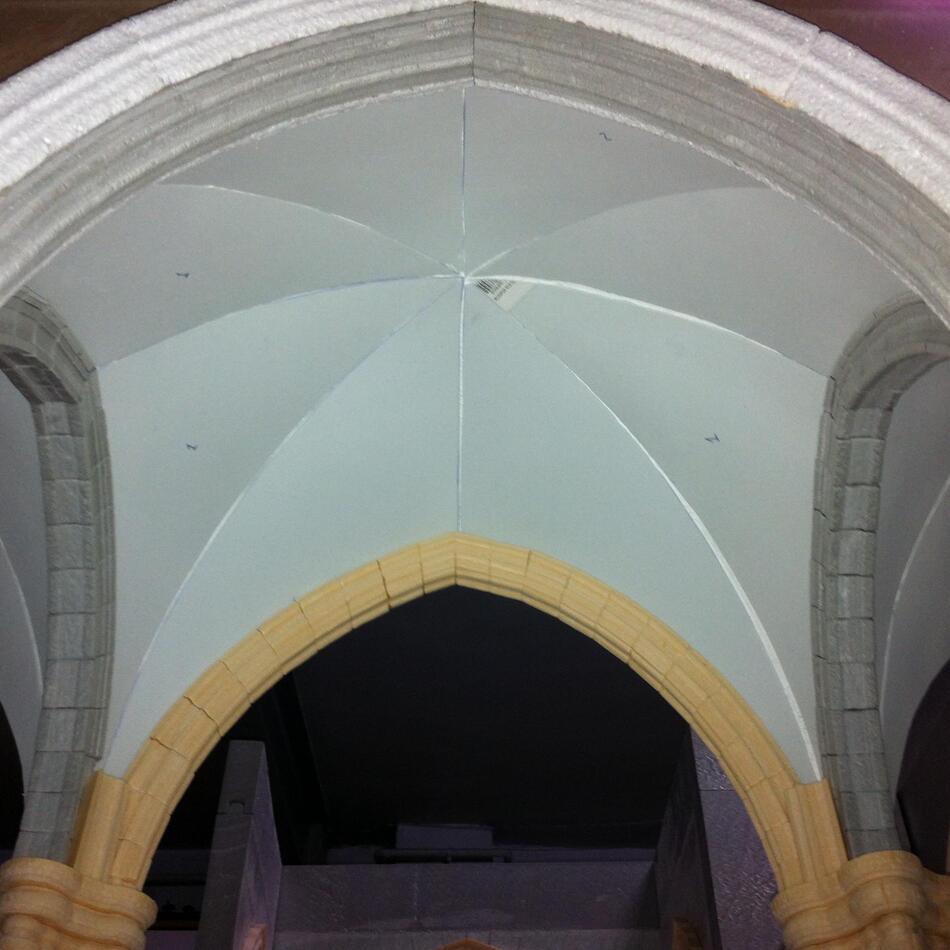

Están en bruto a falta de los nervios, pintura y detalles, un saludo.
Ramón Hidalgo

Grandísimo y espectacular trabajo el tuyo, mi mas cordial enhorabuena por ello. Espero ansioso tus próximas fotos.
Un saludo.

espectacular, muy buen trabajo, que maravilla, te va a quedar genial

Todo un trabajazo. Además que te va a quedar genial, lo estás explicando estupendamente. Un saludo

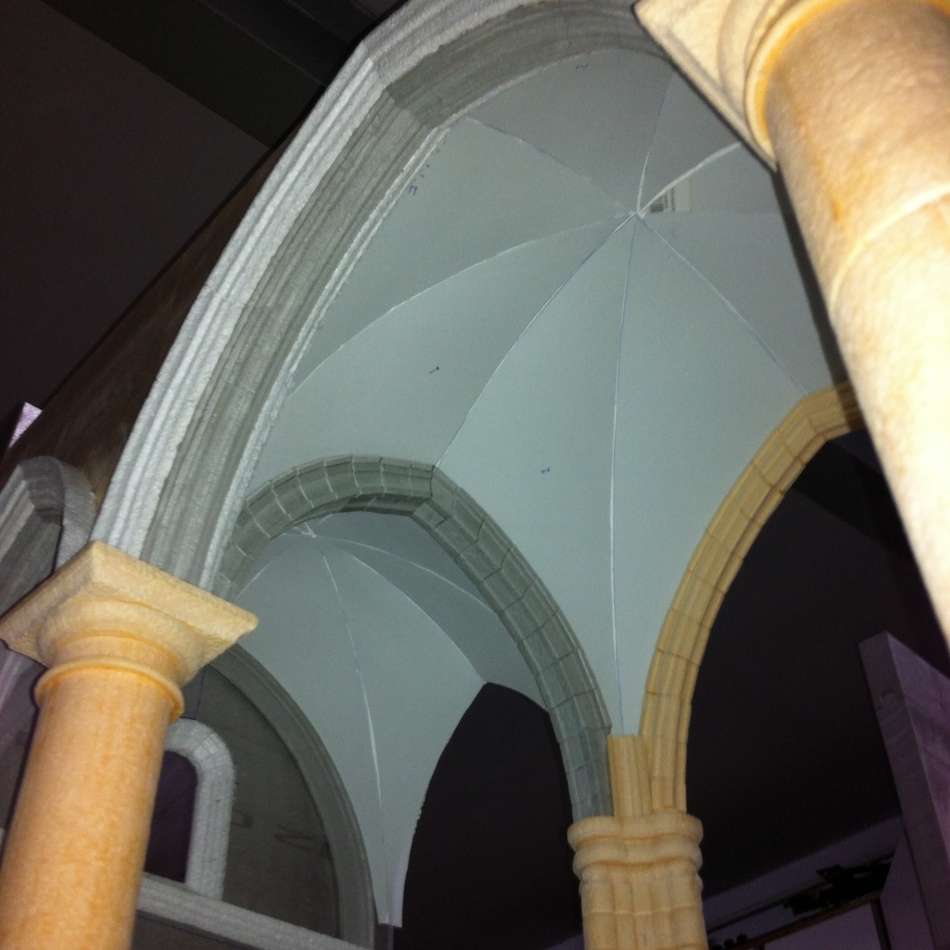

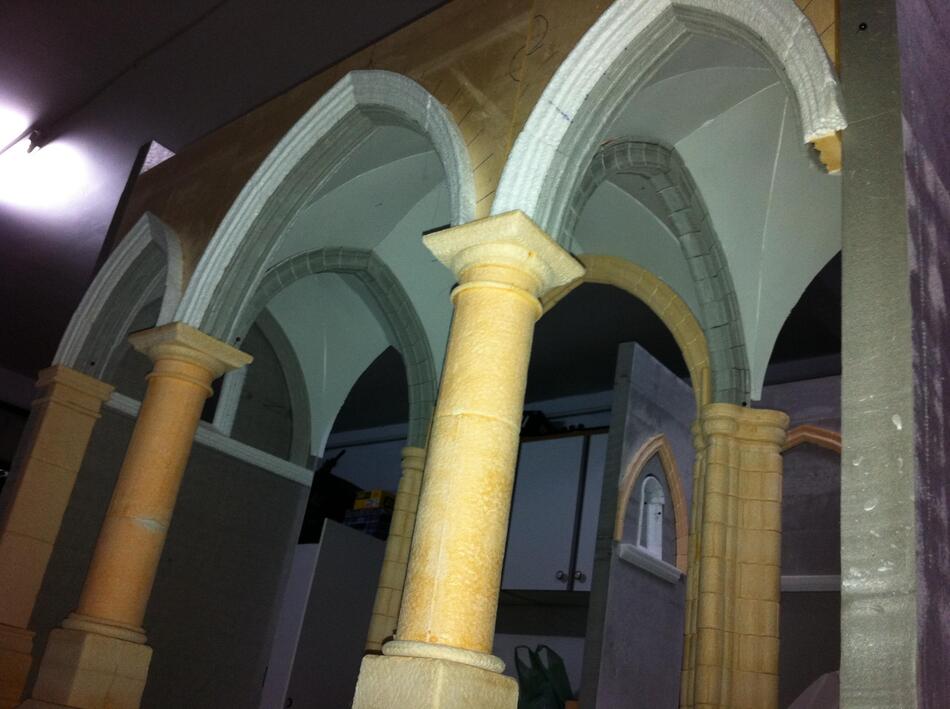

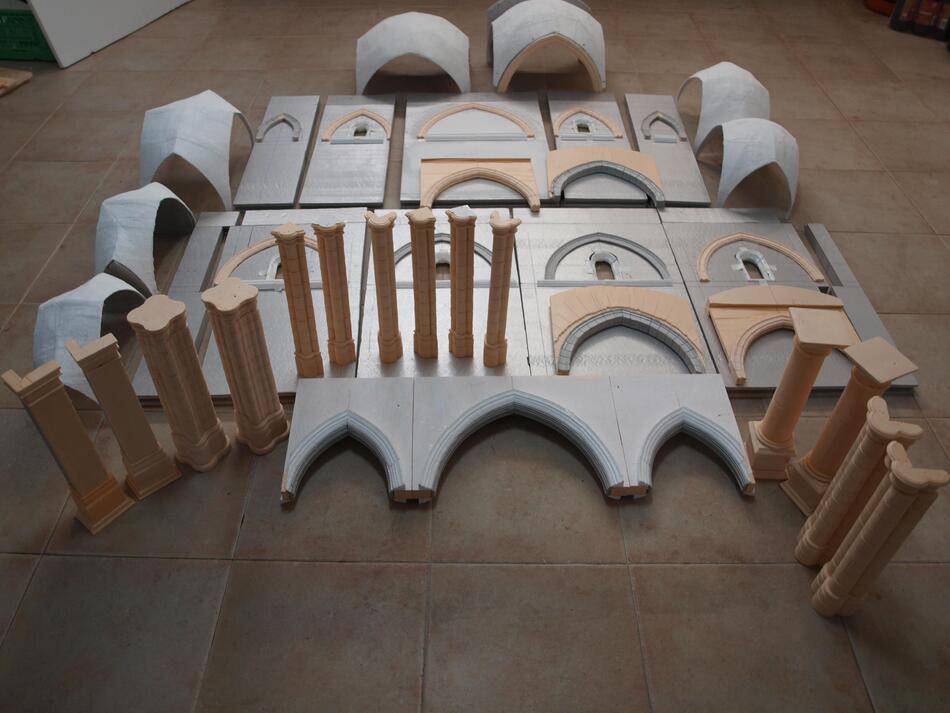

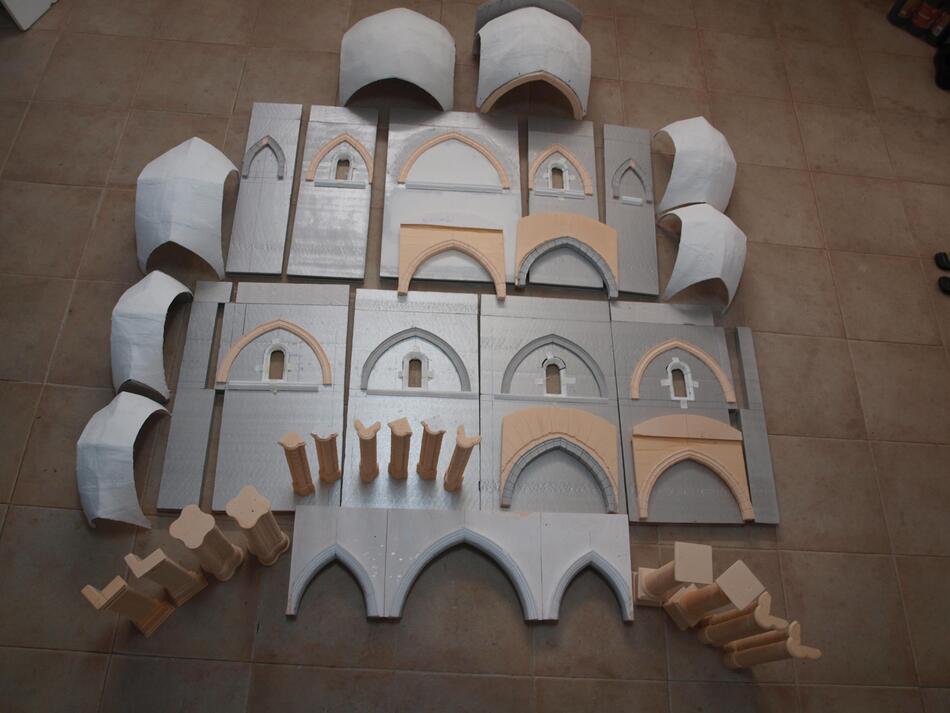

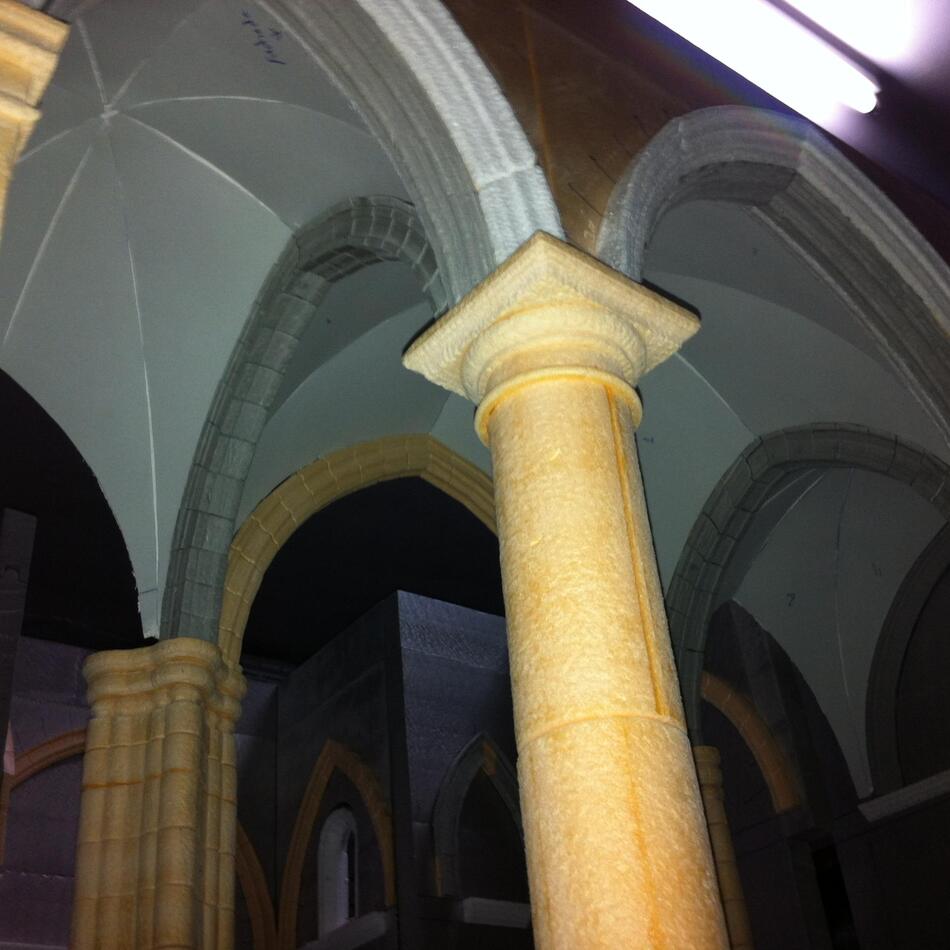

Terminada la fase de construcción de muros, columnas, arcos y bóvedas, ahora toca montarlo todo y que ajuste cada pieza en su lugar, me ha costado un poco, porque cada arco y bóveda que terminaba tenia que montar y desmontar todo e ir comprobando todas las medidas, para que al final cuadrase todo, parece ser que si, un saludo a todos.
Ramón Hidalgo

Buen trabajo y para mí una buena lección, gracias.

Gracias a todos por vuestros comentarios, gracias a todos los que dan al me gusta, a los que se descargan las fotos y gracias a todos los que visitan el pap, un saludo a todos.
Ramón Hidalgo

Un trabajo fantástico. Enhorabuena.

Un saludo.

Un tratado de arquitectura románica aplicado al belenismo. Yo creo, que esto explicado a los niños les iba a encantar. Un MUY BUEN trabajo. Un saludo.

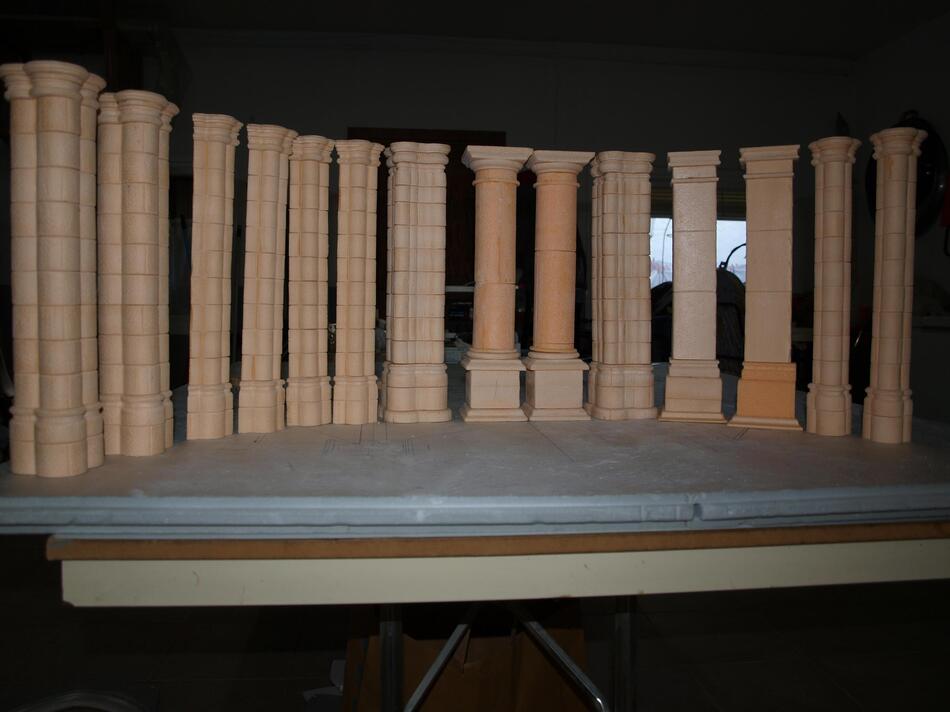

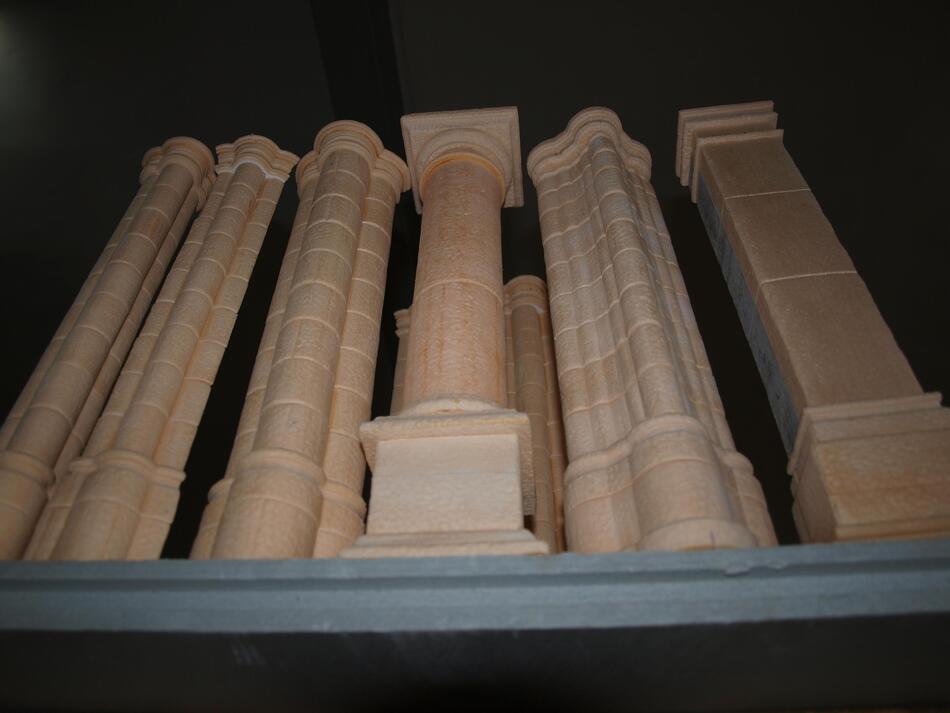

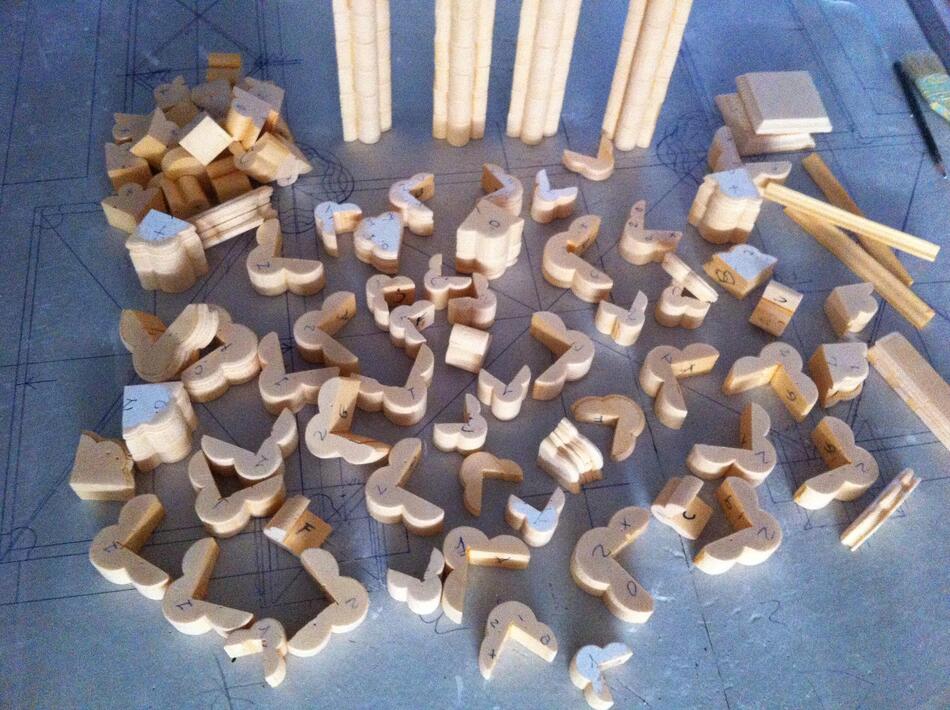

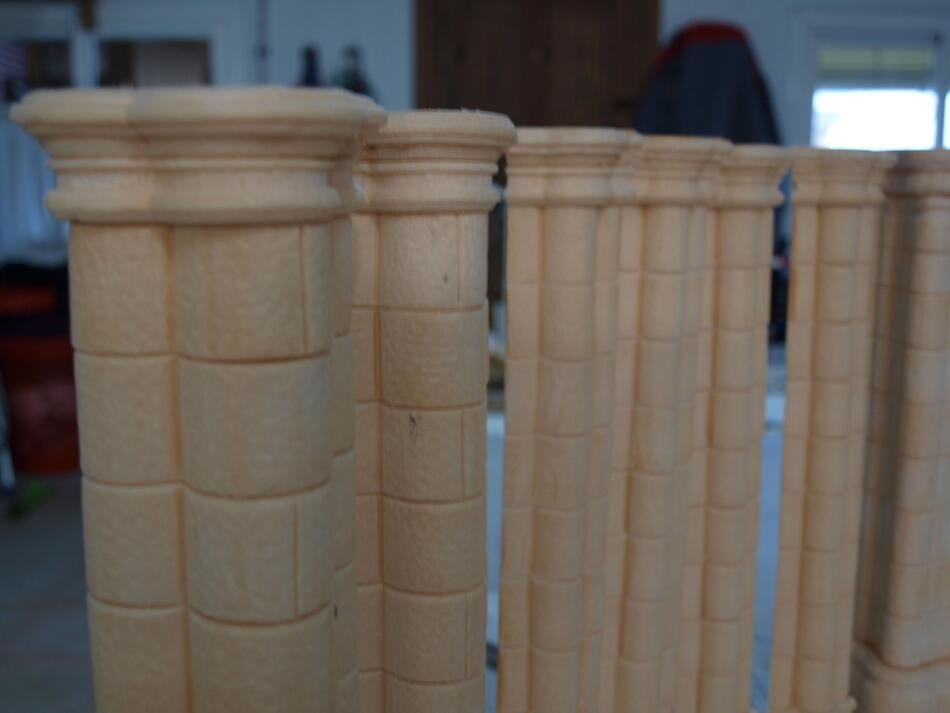

Fantástico, una perfección llevada a la construcción con nuestros material habituales...esas piezas para formar las columnas son una auténtica pasada.
Mi admiración.

Muy buén trabajo.

Muy buén trabajo.

Muy buén trabajo.

Gracias por vuestros comentarios, que siempre estáis hay para darnos ánimos a todos, ayudando en las dudas que se nos crean, por el desconocimiento en un momento determinado de nuestro Belén, en los consejos siempre bien dirigidos y que te da tiempo a rectificar y sobre todo, por la buena armonía y compañerismo que existe, por eso la grandeza de este foro.
Gracias a todos por hacerlo posible.
Ramón Hidalgo

para cuando mas fotos?
un saludo......

Sin palabras precioso

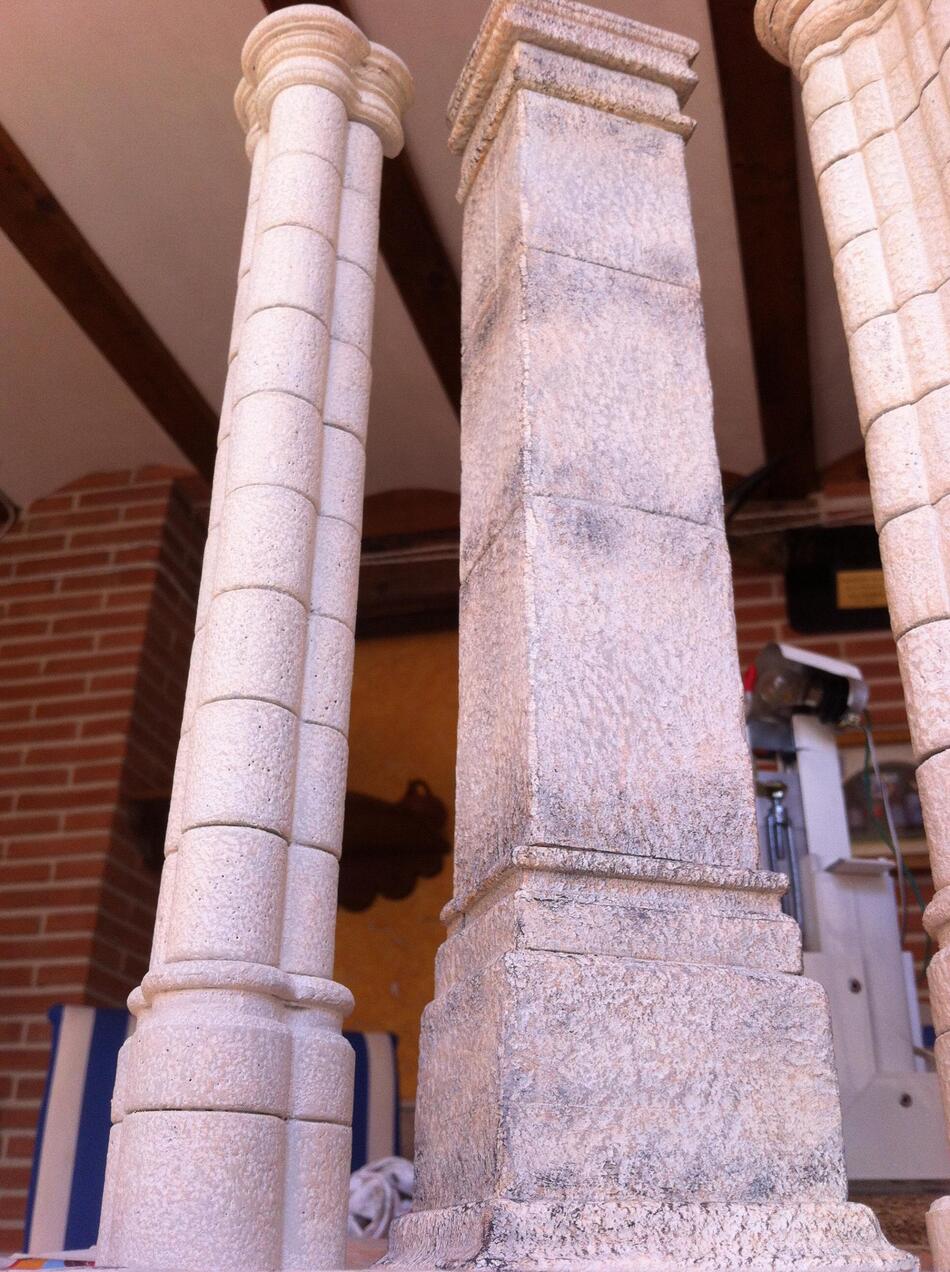

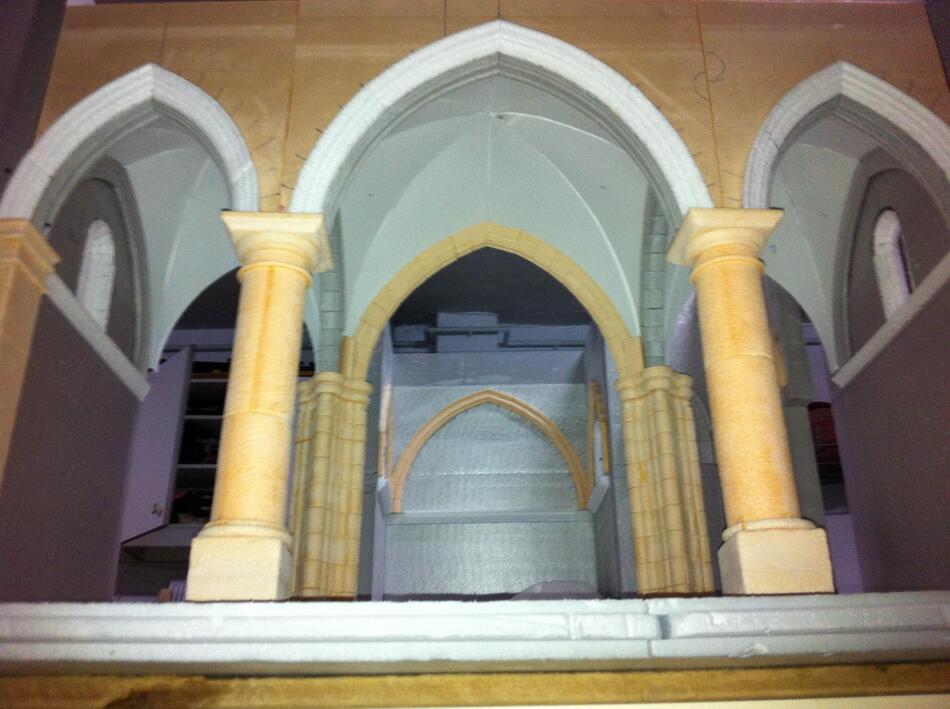

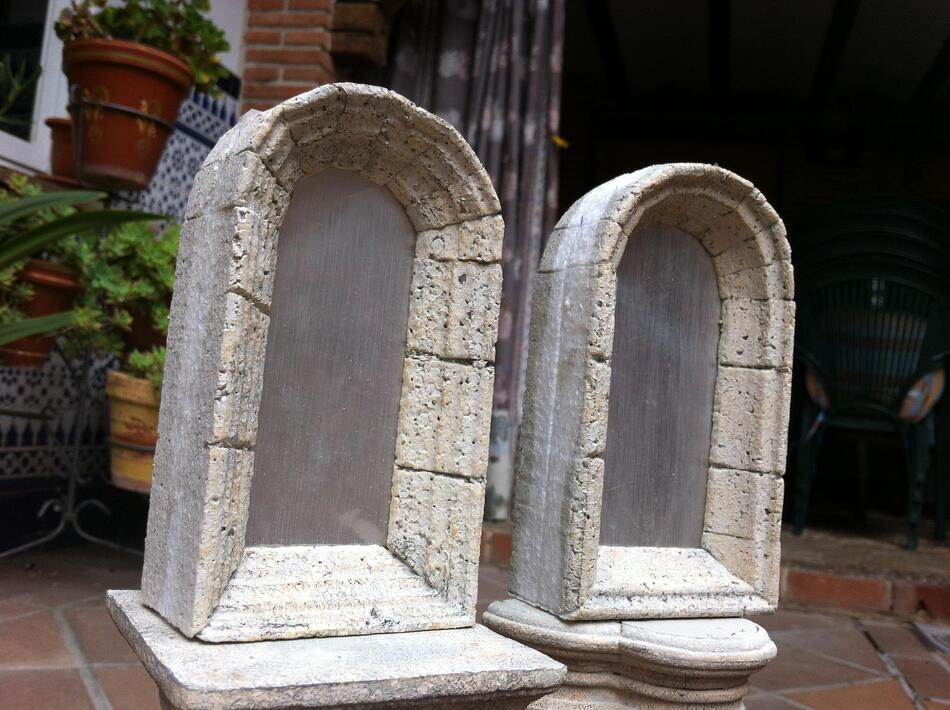

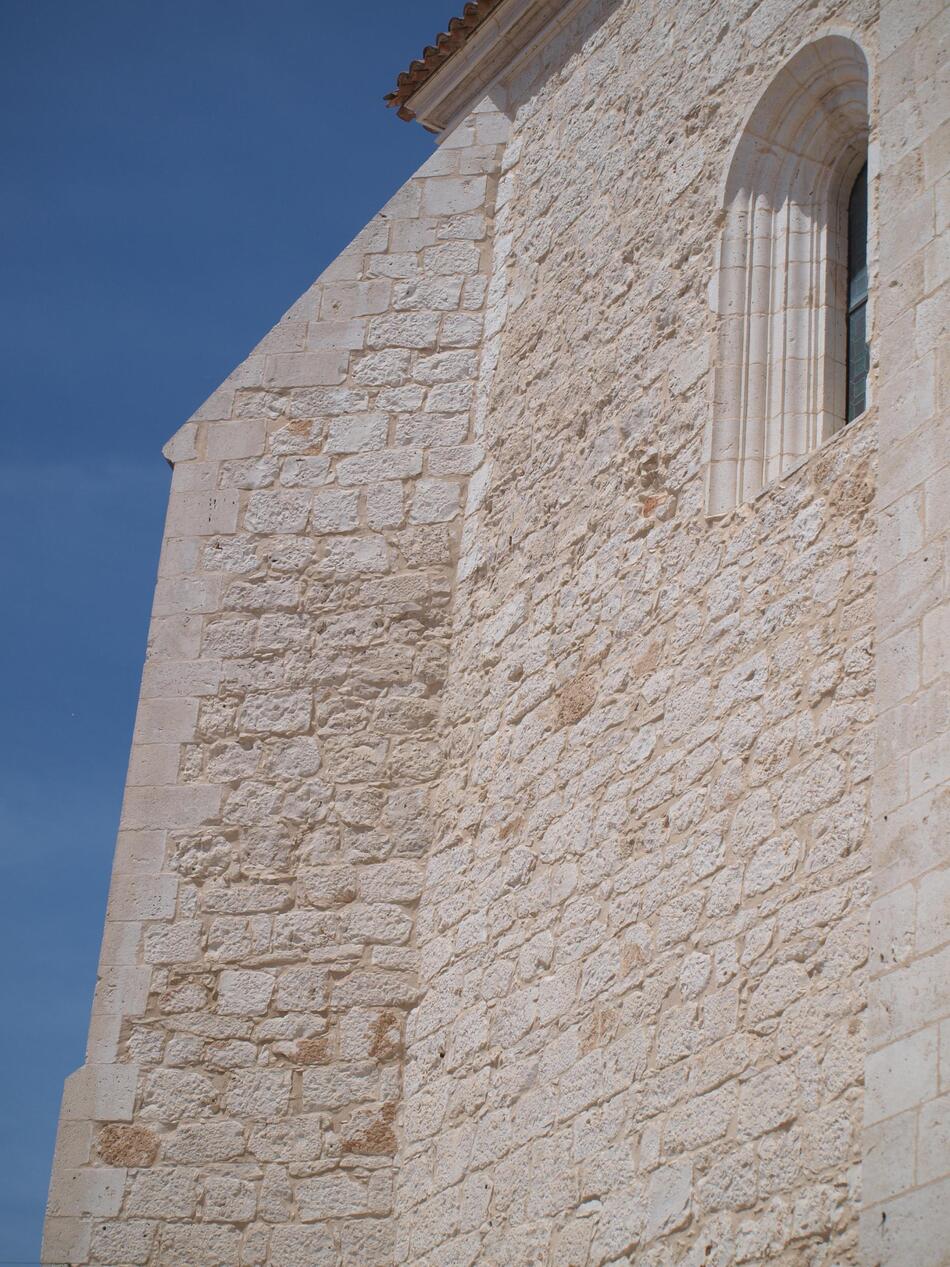

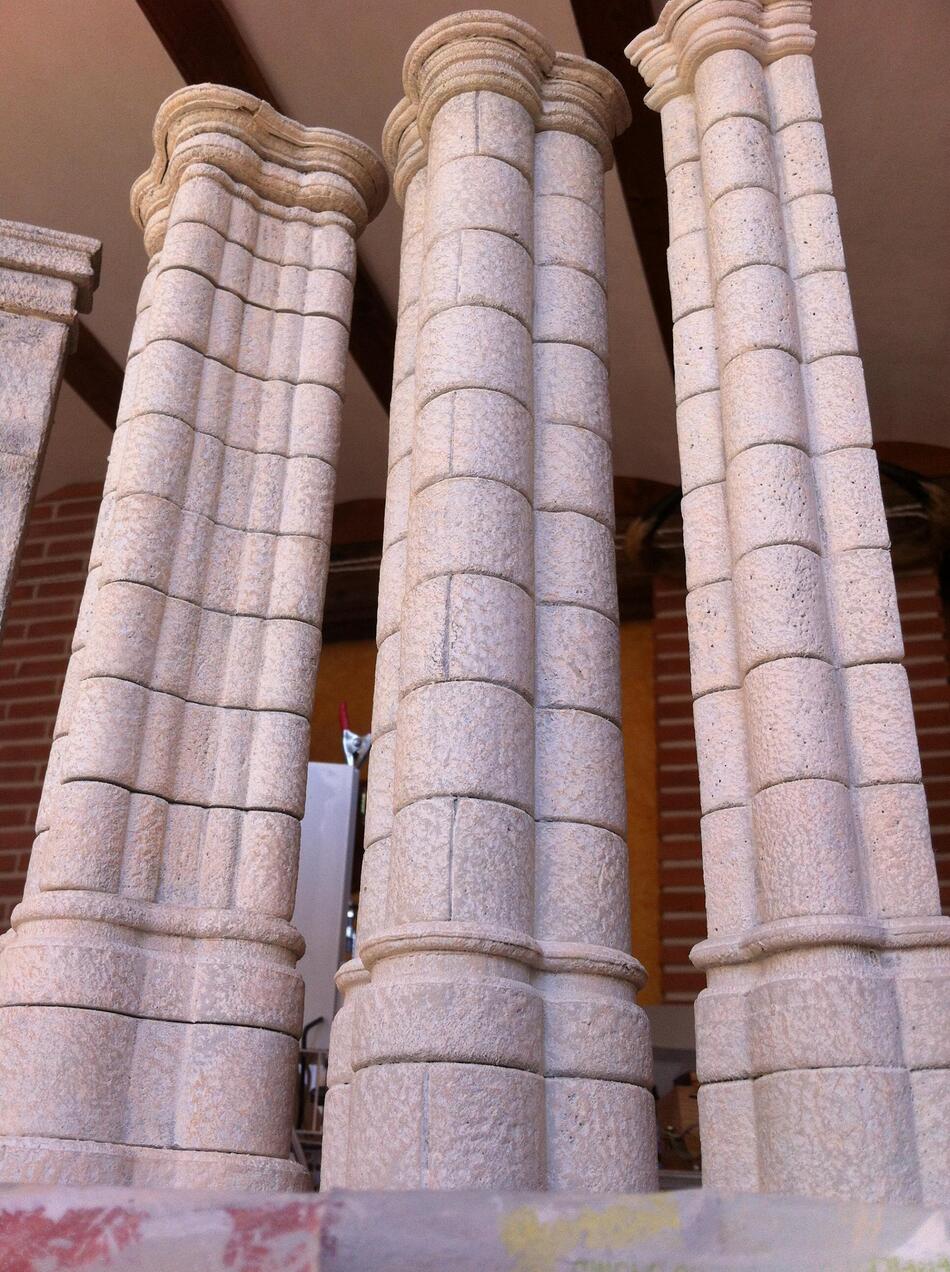

Otro pasito mas, pintado de columnas, arcos y recercados de las ventanas, el color imitado es de la piedra caliza Colmenar, como os muestro en una foto de la fachada, las fotos han salido un poco fuera de tono, la del recercado es mas real, el cristal de las ventanas es de alabastro, lo he tratado de hacer lo mas parecido que he podido, lo siguiente son las piedras de las fachadas, que he calculado unas 5.600 unidades y llevo 3.200, un saludo a todos.
Ramón Hidalgo

Alucinante el desarrollo de esta obra faraónica!!!!!!! un ruego, como ingeniero técnico y amante de belenismo: te pediría una vez terminada tan magna obra, nos ofrezcas, si es posible, un albúm dedicado exclusivamente a tu máquina talladora, porque se merece un premio de I+D

Un trabajo perfecto.

Un trabajo perfecto.
