Hola a todos.

Embelesado por las maravillas de trabajos que he visto por aquí, y en especial por los trabajos del maestro emore, me he puesto a fabricar una herrería parecida a la de emore para figuras de 12cm. Antes de poner este post, le he pedido a Emilio permiso para iniciar este tema y no recargar demasiado su tema, desviando otros comentarios del mismo hilo. Mi idea es ir documentando el desarrollo de la misma según lo voy haciendo, aportando fotos y planos de la misma.

Las medidas no corresponden exactamente a la réplica a escala de la realizada por Emilio. Me he tomado mis licencias, así como ciertos detalles de diseño. Quiero decir, se parece mucho pero no es igual.

Agradecer de antemano a Emilio todo lo que aporta en el foro. Espero algún día acercarme a la mitad de su maestría. No esperéis demasiado de lo que ponga, ya que es mi primer trabajo como belenista, y por favor a los más diestros, aportad todas las ideas que consideréis.

1.- 24/01/2011 - COMIENZO CON EL PLANO DE LA BASE

Ya tengo muchos planos hechos y parte de la herrería, pero comienzo con el plano de la base hecha en contrachapado de 3mm.

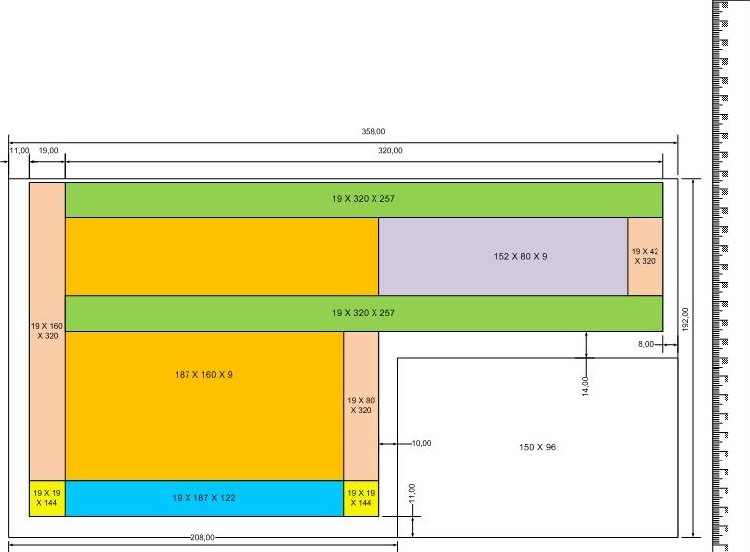

En primer lugar el plano en pdf de la base con las medidas. Insisto en que es una herrería para figuras de 12cm. La base de contrachapado de 3mm es la zona blanca del fondo con una medida de 358x192mm a la que se le recorta un rectangulo en la esquina inferior derecha de 150x96mm. El resto de figuras representan, suelo, columnas y paredes fabricadas en un futuro en poliestireno expandido o extruido según gustos. Yo lo voy a hacer con extruído.

(BASE.pdf)

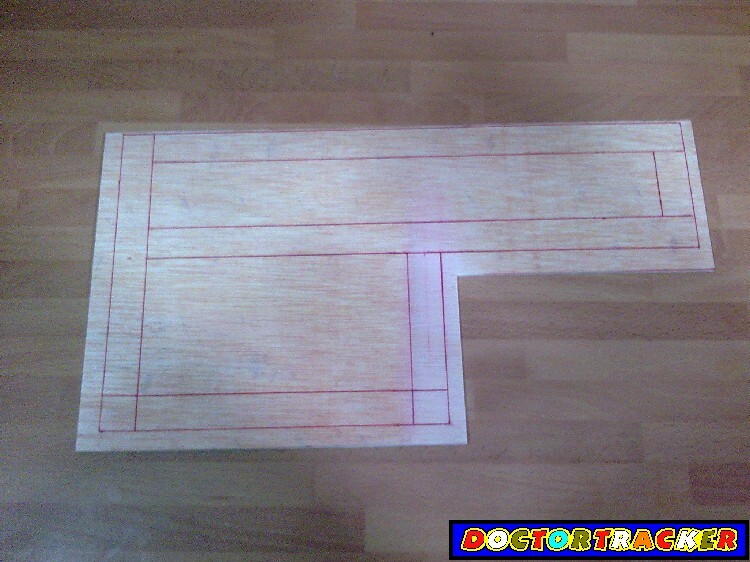

Y esta sería la foto de la base.

(BASE.jpg)

Continuaremos.



Modificado por DoctorTracker 24/1/2011 20:58






Adjuntos
----------------
BASE.pdf (15KB - 620 descargas)

Hola soy nuevo por estas latitudes, llevo cerca de un mes empapandome de todo lo que pone por el foro, y espero estar mucho tiempo por aqui. Me ilusiona que alguien tome la iniciativa de poner planos con medidas de las construciones que se fabrican por estos lares que nos sirven de gran ayuda a los que empezamos en este noble arte del belenismo. Ya se que muchos piensan que esto debe salir de la inspiracion de cada uno y tal, pero la inspiracion llega muchas veces apoyandonos en una base en la que sustentar nuestras ideas. Por ello te animo a que sigas y seguro que mucha gente te lo agradecera, yo el primero!!!!

Gracias por la iniciativa y saludos.

P.D. Estoy empezando con mis primeras construcciones y espero poder enseñarlas cuando esten listas.

Hola, veo que te gusta planteartelo bien, yo no puedo enviarte mucho pero hay tienes un video de mi belen para que veas mi fragua.
Espero que te guste.

Fran impresionante tu belen, espero llegar algun dia a conseguir algo que se le parezca aunque sea solo un poco. Enhorabuena.

ahermar: Muchas gracias por tus ánimos. Espero no defraudarte. Pero iré poco a poco, porque esto de publicar se lleva su tiempo. No desesperes.

francho: Si, me gusta plantearmelo bien, y al final creo que unos buenos planos ayudan mucho. Será deformación profesional, jejeje. Voy a descargarme el flashplayer y veo el video del link que has puesto. Muchas gracias.

2.- 25/01/2011 - EL BALCON

Me he dado cuenta de que, cuando me pongo a hacer físicamente lo que he pensado en el plano, cambian muchas cosas ... digamos que te adecúas a la realidad. Por eso no adelanto los planos que ya llevo hechos, porque al no estar acabado el montaje no son definitivos. No obstante, si alguien quiere el fichero vsd (el diseño de planos está hecho en Microsoft Visio) sólo tiene que enviarme un mensaje privado con su correo electrónico y se lo envío con mucho gusto.

Ayer hice la primera publicación y hoy la segunda. Pero esto, obviamente no podrá ser así, ya que luego irá al ritmo de creación y no dispongo de mucho tiempo que digamos. Ahora aprovecho lo que ya había trabajado desde el 1 de enero.

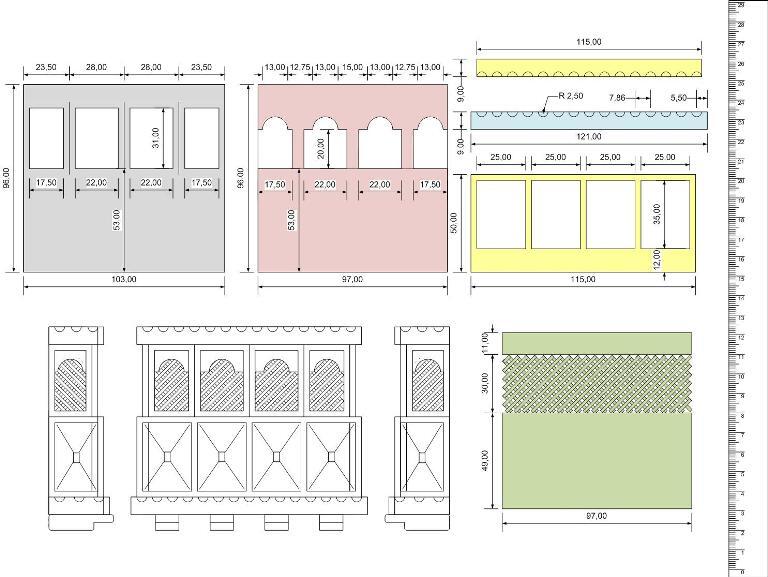

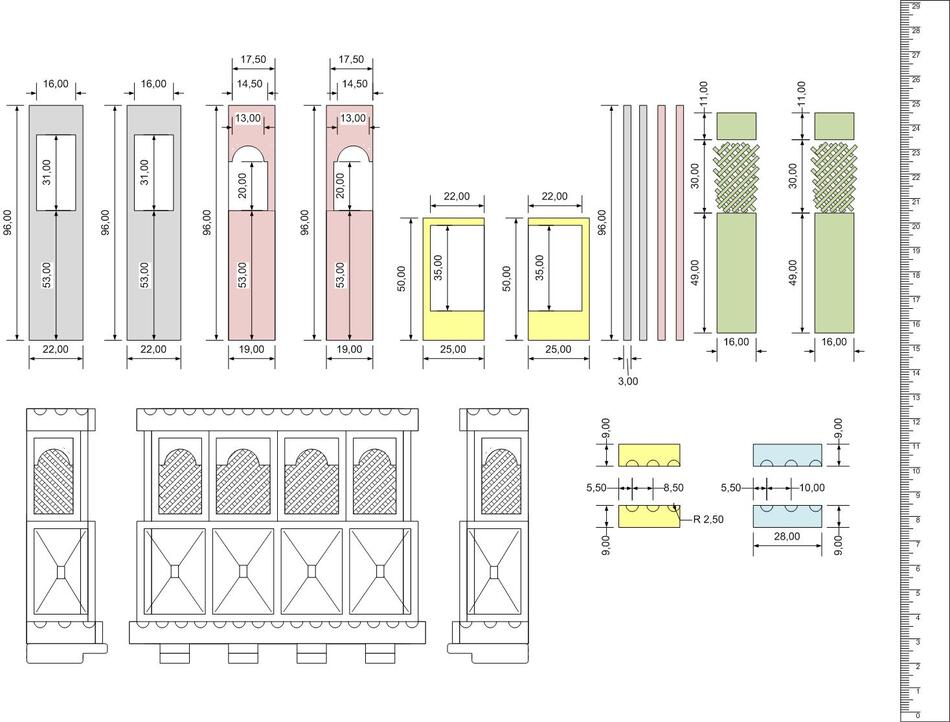

Empezaré con un plano preliminar del balcón que incluye las piezas que forman el frontal. Este fichero es (BALCON PLANO 1.jpg) El balcón está hecho con contrachapado de 3mm de espesor, madera de balsa de 3mm de espesor y listón de samba de 10x10mm para la sujección a la fachada. Para unas figuras de 12cm he pensado en simplificar el diseño hecho por Emilio. De esta forma las ventanas con celosía no son practicables, es decir, están cerradas.

Después adjunto también un plano del balcón que incluye las piezas laterales. Este fichero es (BALCON PLANO 2.jpg) Después de haberlo terminado he pensado que si lo volviese a hacer lo haría totalmente con madera de balsa. Se maneja mucho mejor que el contrachapado, aunque éste también se puede cortar con cutter y paciencia.

Una buena idea para que no se desprendan trozos de contrachapado en secciones muy estrechas (marco de los huecos rectangulares) es pegar un trozo de papel adhesivo sobre el contrachapado. De igual forma, los cortes curvos de la cenefa o de las ventanas los he hecho taladrando con broca de madera, y para evitar desperfectos previamente he pegado papel adhesivo y apoyado el contrachapado sobre un taco de madera que evita el astillado al salir la broca por el inferior. Una vez hecho el corte o el taladro se despega el papel adhesivo y la madera está intacta, siempre que lo hayas trabajado con cuidado.

A continuación adjunto un plano del montaje en colores para que veamos como se van montando las distintas piezas. Este fichero es (BALCON MONTAJE.jpg).

A la hora de hacer las celosías aprendí el método de la forma de hacer de Emilio. El monta un marco de madera y sobre el, y con mucha paciencia va depositando listoncillos de madera de balsa. Yo he hecho lo mismo pero me he ahorrado usar el marco de madera. Cojo un trozo de papel adhesivo y voy situando los listones de madera de balsa (1,5mmx1,5mm de sección) paralelos entre si y con separación de 1,5mm, y una inclinación de 45º respector a la horizontal. Una vez hecho esto pego con loctite y mucha paciencia los listones perpendiculares a los anteriores también con una separación de 1,5mm entre ellos. Una vez seco el conjunto corto la celosía a la medida deseada, con la particularidad que tiene un grosor de 1,5+1,5=3mm como las piezas del resto de la estructura.

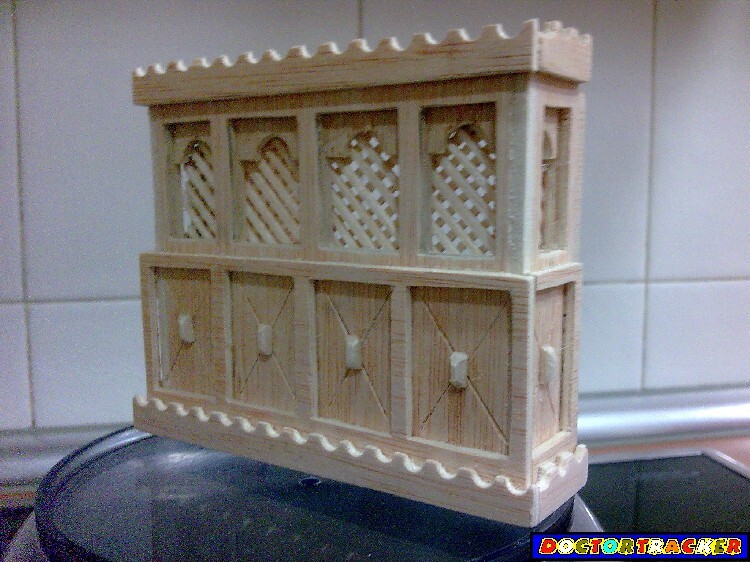

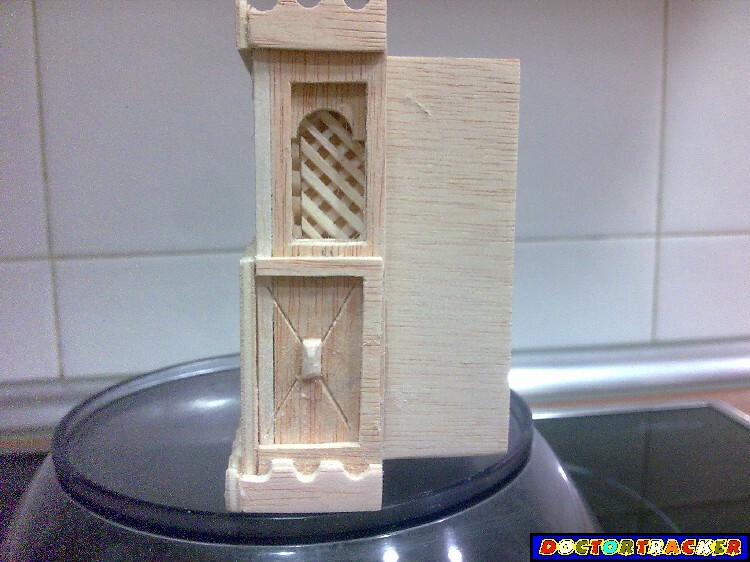

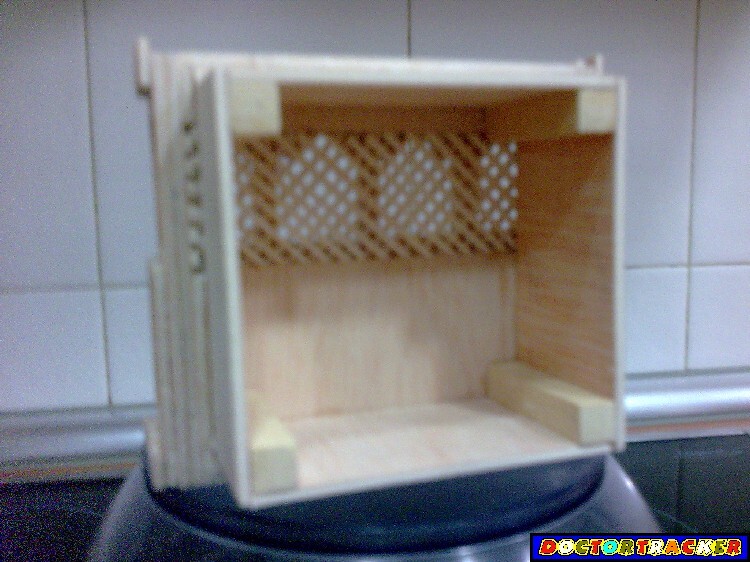

Adjunto también tres fotos del balcón acabado a falta de las vigas de sujección y los vierteaguas de la cenefa superior.

Continuaremos.

Adjuntos
----------------
BALCON PLANO 1.jpg (191KB - 484 descargas)
BALCON PLANO 2.jpg (180KB - 430 descargas)
BALCON MONTAJE.jpg (188KB - 396 descargas)
BALCON FRONTAL.jpg (140KB - 418 descargas)
BALCON LATERAL.jpg (127KB - 369 descargas)
BALCON TRASERA.jpg (118KB - 365 descargas)

genial
un saludo

gracia si puedo lo are este fin de semana y lla te lo pondre un saludo

Pues nada como diria aquel a la saca y a seguir esperando y utilizar estos planos geniales.
Sin prisa pero sin pausa.
Gracias y un saludo.

francho: ya vi el video. Fantástico.

walvisbay: gracias por el "genial".

Lara9: gracias y adelante.

ahermar: para eso está hecho, para que vaya a la saca de muchos. Recordad que el principal culpable es Emilio, yo sólo estoy poniendo en orden sus ideas y adaptándolas a 12cm. Gracias por el elogio.

Un saludo a todos. A ver cómo os sale el balcón. En preparación de la documentación del "nido" o "pajarera"

3.- 09/02/2011 - NIDO O PAJARERA



Para esta parte de la herrería he utilizado madera de balsa de 1'5, 2 y 3mm, contrachapado de 3mm y 5mm y liston de samba de 10x10mm.

El soporte a la fachada lo he planteado mediante una inserción similar a la del balcón, en un lateral.

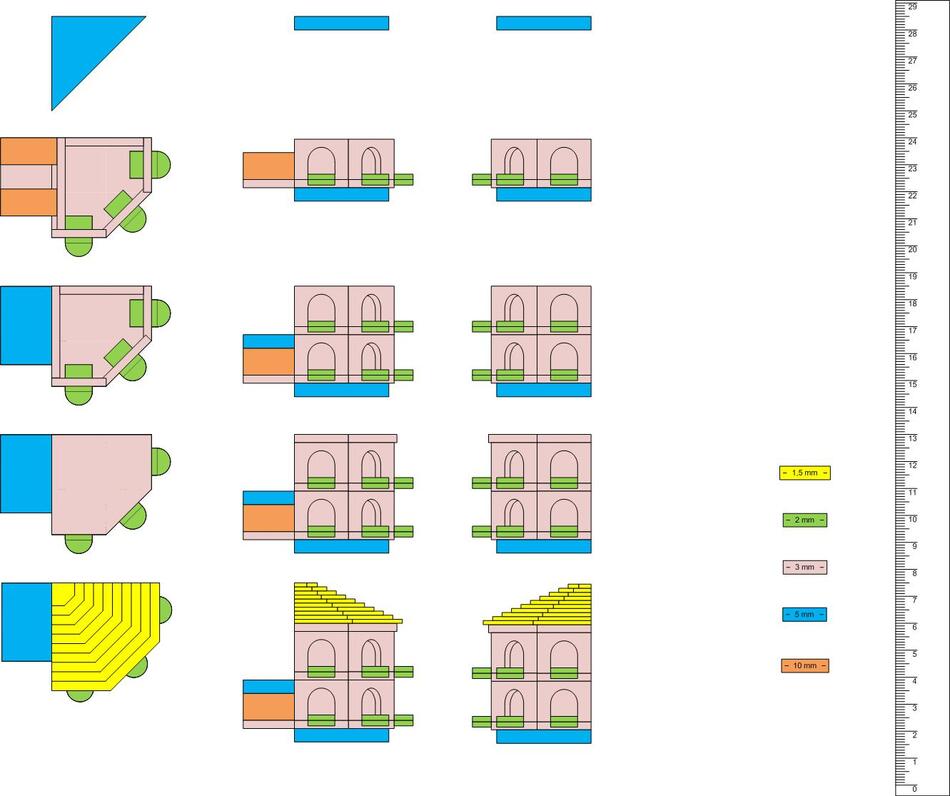

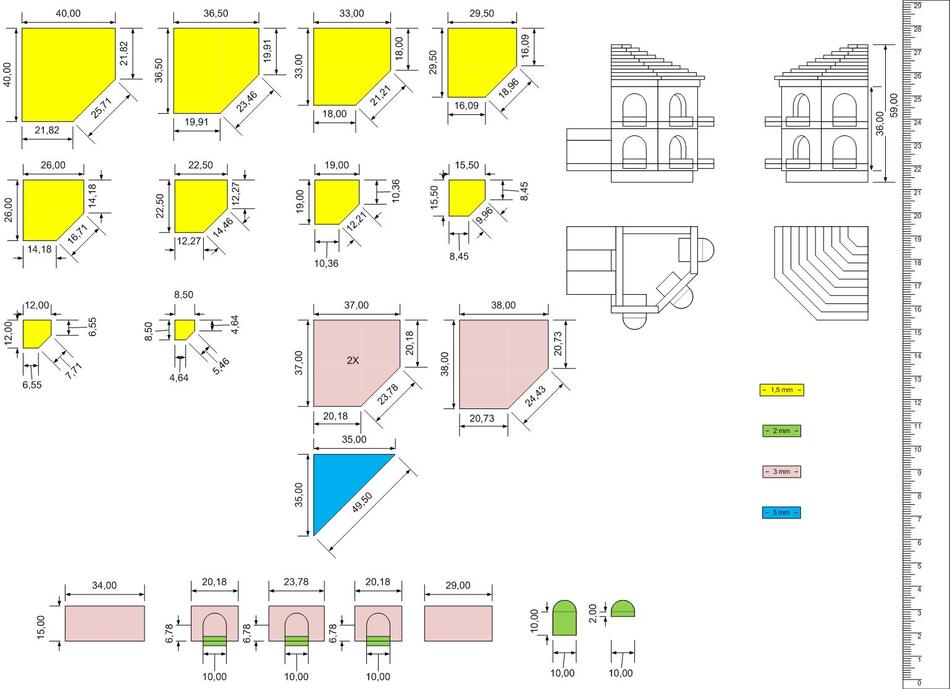

El montaje de la pajarera se puede apreciar en el plano NIDO MONTAJE.jpg, en el que cada tipo de grosor empleado va en un color distinto. Las medidas de las piezas empleadas van en el plano NIDO PIEZAS - PLANO 1.jpg.

Recuerdo que una buena idea para que no se desprendan trozos de contrachapado a la hora de hacer un corte curvo es pegar un trozo de papel adhesivo sobre ambas caras del contrachapado y taladrar con broca de madera apoyando el contrachapado sobre un taco de madera que evita el astillado al salir la broca por el inferior. Una vez hecho este taladro se despega el papel adhesivo y la madera está intacta, siempre que lo hayas trabajado con cuidado.  Podéis ver la idea en la foto NIDO PIEZAS.jpg

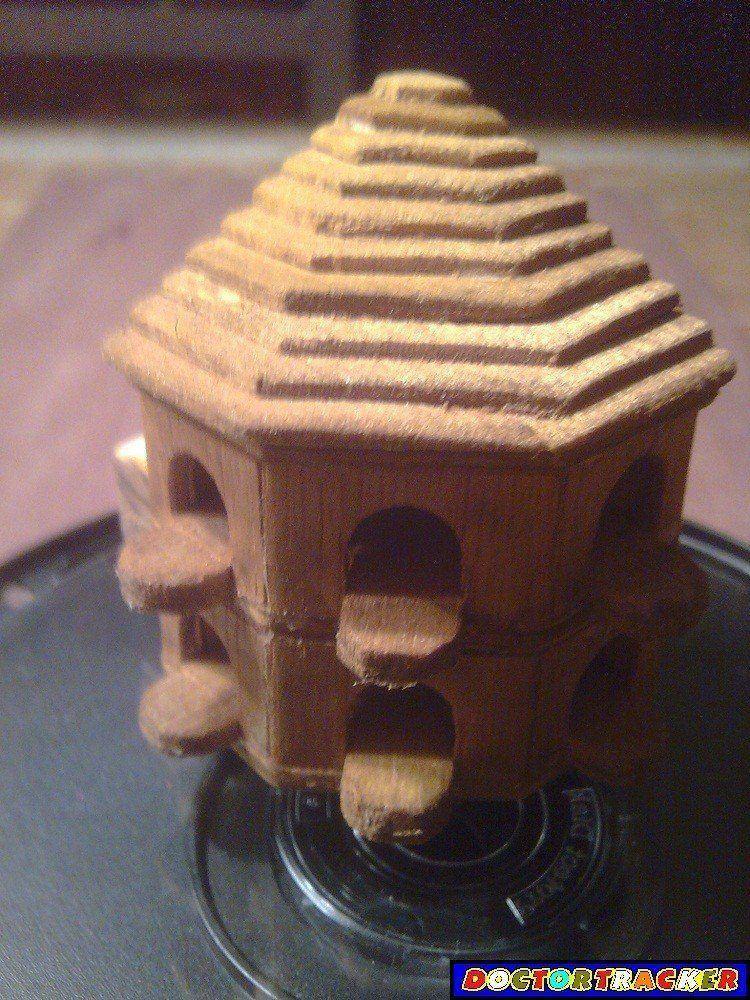

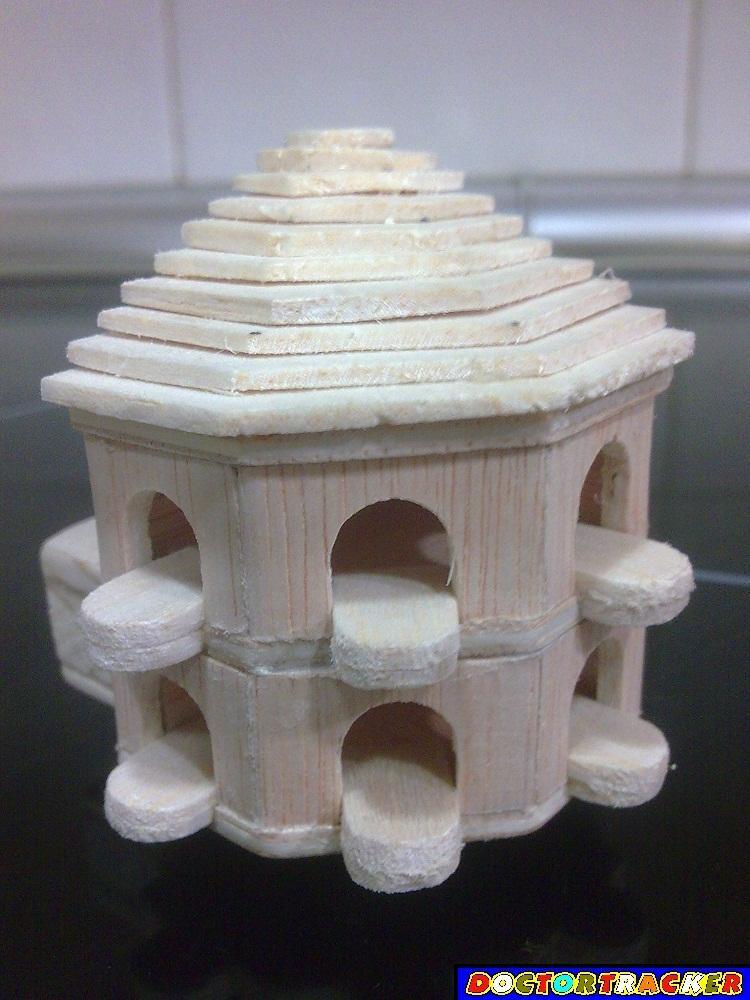

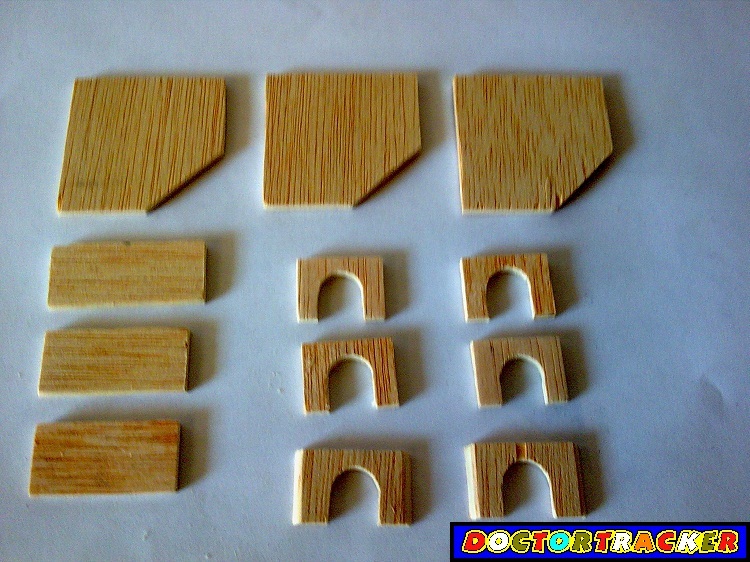

Adjunto también dos fotos del nido acabado, una sin pintar y otra con una capa de pintura-color de fondo.

Continuaremos.

Adjuntos
----------------

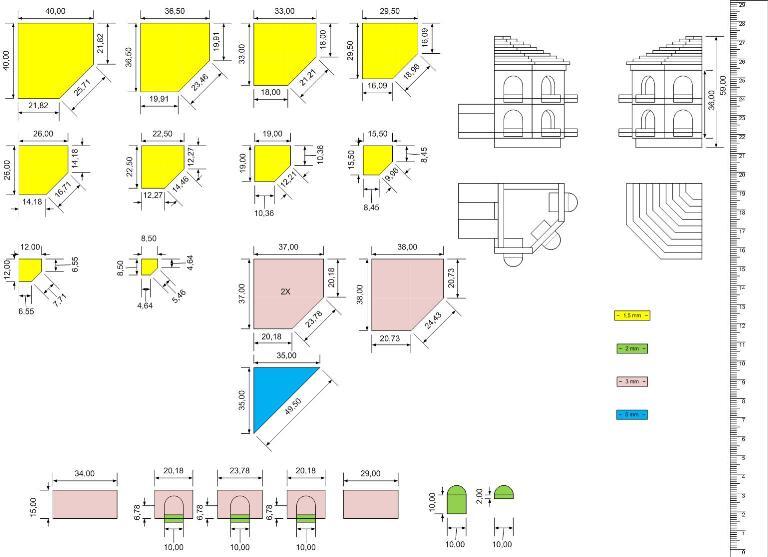

NIDO PIEZAS - PLANO 1.jpg (158KB - 636 descargas)
NIDO MONTAJE.jpg (115KB - 377 descargas)
NIDO PIEZAS.jpg (195KB - 378 descargas)
NIDO DESPIECE.jpg (190KB - 376 descargas)
NIDO PINTADO FONDO.jpg (199KB - 454 descargas)

Rafa, no sabes la alegría que da ver tus planos tan detallados. Para los que nos cuesta la misma vida eso de saber calcular las medidas nos viene estupendo.
He visto tu plano del frontal de la herrería de Emilio, pero la verdad es que tengo dudas porque no veo bien las medidas de los laterales. ¿Las vas a poner aquí?. También quería preguntarte si la altura y el ancho del interior de la herreria es la medida que va hasta los ladrillos de las columnas o es la anchura y altura total de las paredes. Gracias.

Rafa, ¿podrías redudir un poco las fotos para poder imprimirlas bien?. La primera, la de la base, no hay problema al estar en pdf, pero las demás al imprimir la página, no salen enteras. Las puedo imprimir como foto individualmente, pero me parece más práctico que esten junto a la explicación. Espero que te sea posible, sino no te preocupes que ya me las apaño. Gracias de nuevo.

Desde luego que mejor no se puede explicar.Enhorabuena.
UN SALUDO

¡Que nivel de detalle!, bueno, bueno, esperamos fotos de la construcción.
Saludos.

Gracias por valorar el trabajo. Sin las enseñanzas de Emore, esto sería imposible. Si que voy a continuar poniendo los planos de las distintas partes, pero como los voy retocando mientras voy haciendo la herrería no los publico aun. Esos planos están hechos en Microsoft Visio, y si alguien los quiere en su estado actual, solo tiene que enviarme un mensaje privado con su e-mail y se lo envío.

eva: miraré de volver a colgar todos los planos con un ancho de 750 píxeles para que aparezca todo en pantalla.

Un saludo.

Eres una maquina con los planos, eso facilita un montón la construcción. LLevas razón en lo de que si no fuera por Emore no subiriamos un peldaño en el belenismo. Creo que, haciendo la herrería sacamos el titulo de Belenista seguro, o no?.

Pues, si, fornaco, parece como el proyecto de graduación en Belenismo. Estoy al tanto de tu evolución, tanto en el hilo de emore, como en el que acabas de crear, y desde luego, se notan los avances. Los principiantes no podemos llegar en el primer paso a la maestría de otros, pero hacemos lo que se puede.

A ver si tengo tiempo y esta semana subo los planos de la base con baldosas.

Saludos.

Rafa

Para eva:

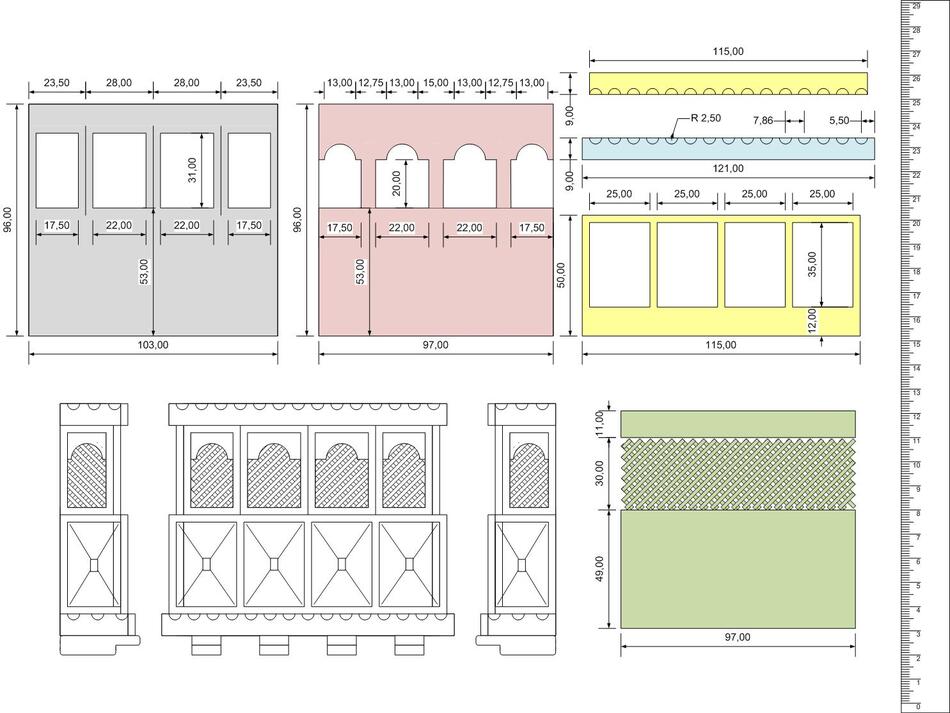

Estos son los planos en 750 pixeles de ancho:

(No se modificar el post en el que están los iniciales...)

Un saludo.

Rafa


















Adjuntos
----------------
BALCON PLANO 1.jpg (68KB - 421 descargas)
BALCON PLANO 2.jpg (65KB - 481 descargas)
BALCON MONTAJE.jpg (65KB - 347 descargas)
NIDO PIEZAS - PLANO 1.jpg (54KB - 330 descargas)
NIDO MONTAJE.jpg (51KB - 354 descargas)

Muchas gracias, Rafa. Espero con impaciencia tus adelantos.

Ando muy liado, pero espero a mediados de la próxima semana poder publicar los planos de la planta de la herrería así como unas fotos de la misma con la pintura de fondo tanto de paredes como de piedras.

Saludos. Rafa

4.- 24/02/2011 - ELABORACIÓN DE LA PLANTA BAJA


Pido disculpas a los que sigan este post por la tardanza en el avance. Ando un poco liado en la vida profesional y me deja escaso tiempo libre para el hobby, y además tengo muchos hobbies, por lo que, como podéis ver, voy lento en el proceso de mi herrería.

Para esta parte de la herrería he utilizado poliestireno extruido. Lo primero que aprendí cuando empecé con esto, es la diferencia entre el poliestireno expandido EPS y el poliestireno extruido XPS.





POLIERSTIRENO EXPANDIDO (EPS)               POLIESTIRENO EXTRUIDO (XPS)

El expandido es el llamado coloquialmente "porespán", "poliespán" o "corcho blanco" de toda la vida. Se usa fundamentalmente como protector de embalaje (impresoras, pantallas de televisión, etc). El extruido es un poliestireno de mayor densidad y es, aparte de otras características, mucho más noble de manipular. El corte con el hilo caliente de nicrom deja unas superficies perfectas, y no se desmenuza como el expandido. Además su resistencia es mucho más elevada que la del expandido, por lo que las construcciones realizadas con él son mucho más robustas. Su uso profesional está pensado fundamentalmente para aislamientos tanto térmicos como acústicos.

Por estas razones, yo empleo el poliestireno extruido tanto para la estructura como para el acabado en ladrillos, vigas, losetas, arcos, etc. Una plancha grande de 1250 x 600 x 40 mm viene a costar entre 4 euros y 8 euros dependiendo del lugar donde la compres (sitios especializados o grandes superficies de bricolaje). La realidad es que con un panel hace, de sobra, una herrería completa incluso para figuras de 24 cm.

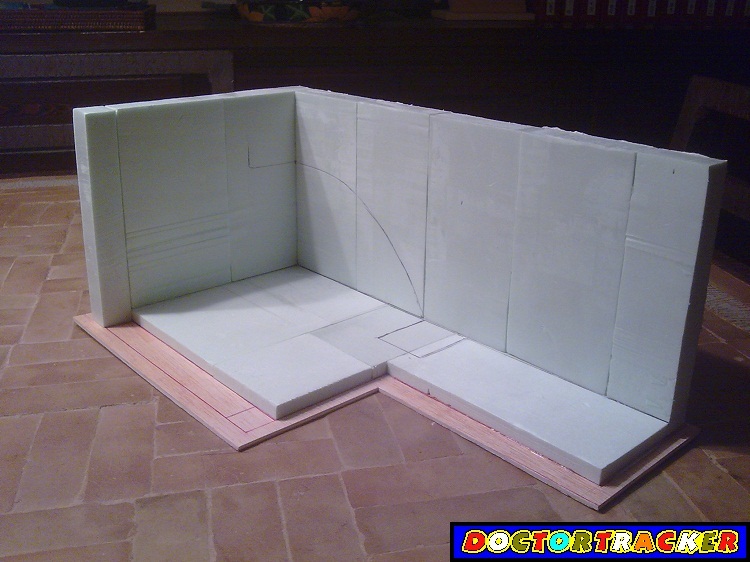

En primer lugar, coloqué las planchas de XPS de la base en un espesor de 9mm. Sobre éstas bases, levanto las paredes en un espesor de 19mm, así como las columnas de 19x19 mm2 de sección. En las fotografías "BASE (01) - PAREDES FONDO.jpg" y "BASE (02) - LOSETAS SUELO.jpg" se puede ver el detalle de la estructura de la base, paredes traseras y columnas. En los planos "PLANO BASE (01) - POREXPAN SUELO - MEDIDAS.jpg" y "PLANO BASE (02) - POREXPAN PAREDES - MEDIDAS.jpg" se pueden ver las medidas de las diferentes piezas. Suelo incorporar una regla en los planos que permite medir sobre el plano impreso aunque se haya perdido la escala a la hora de imprimir.

El pegamento usado para unir las distintas partes es cola blanca de carpintero, que una vez seca queda transparente. Además, utilizo cinta de enmascarar de pintor para unir temporalmente mientras secan las piezas a pegar y poder así garantizar que las uniones no varían en el proceso de secado. Comento esto porque mi primera unión fue realizada con pegamento de contacto y se comió literalmente el XPS (son gajes de la novatada  ).

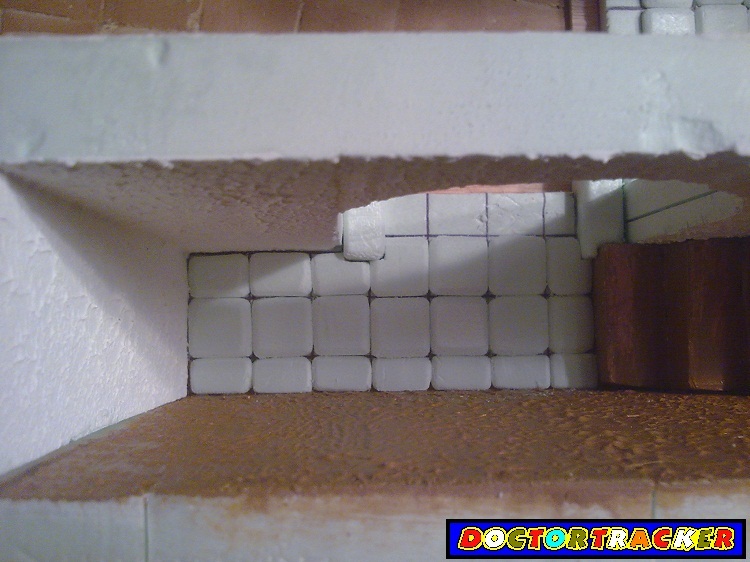

Una vez montada la estructura, comencé con los ladrillos, losetas y piedras de la base. Para esto, la cortadora de porespan es la gran aliada así como la esponja de lijar.

Yo, en concreto, me compré esta cortadora de Proxxon y me va de maravilla, pero he visto auténticas joyas realizadas por grandes foreros que no sólo no tienen nada que envidiar a las soluciones comerciales, sino que en muchos casos aportan soluciones más completas y sobre todo mucho más económicas.

Yo hago las cosas por partes, porque como soy varón, si me encargas muchas cosas a la vez me pierdo (esto es un homenaje a las mujeres, que son capaces de hacer 20 o 30 cosas simultaneamente sin agobiarse) y me estreso. Por eso, primero elaboré una tabla en excel con las distintas piezas que tenía que cortar en XPS, luego las corté y clasifiqué en una caja de plástico comprada en un todo a cien

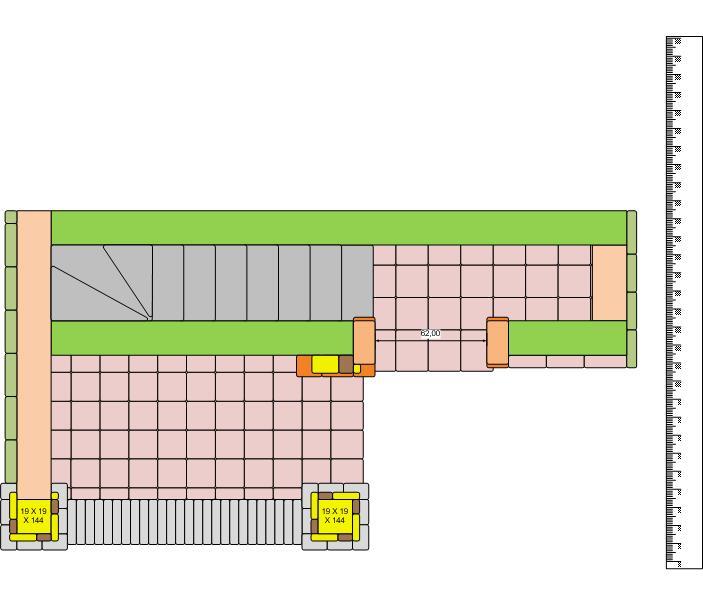

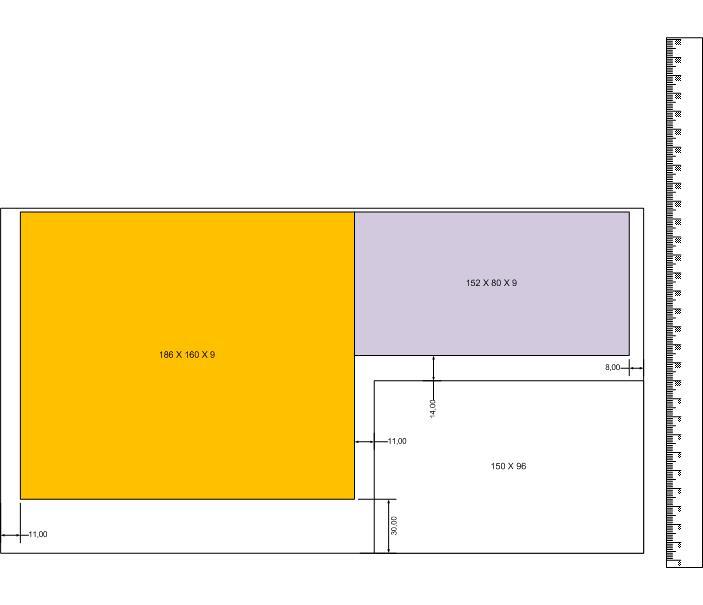

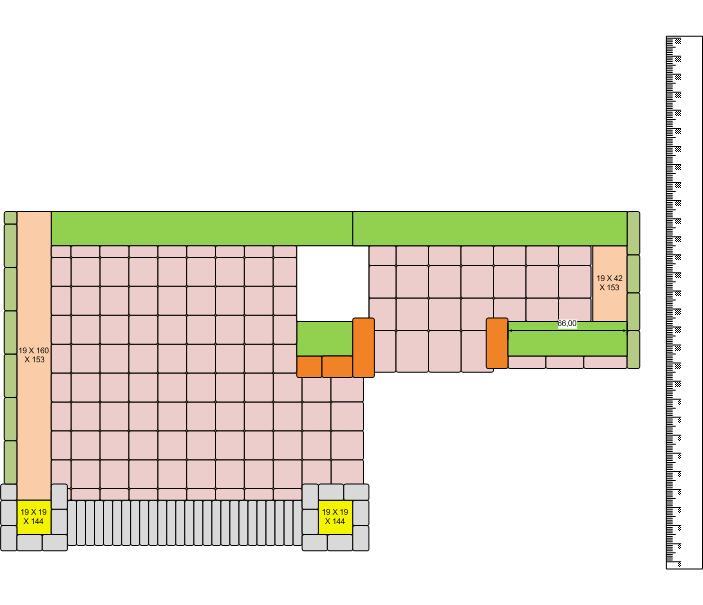

... y una vez acabada esta fase paso al proceso de lijado. En los planos "PLANO BASE (03) - PIEDRAS SUELO - DISPOSICION.jpg" y "PLANO BASE (04) - PLANTA BAJA ACABADA.jpg" se puede ver la colocación de piedras y losetas de la base. En "PLANO BASE (04) - PIEDRAS SUELO - MEDIDAS - CANTIDADES.jpg" la tabla con las dimensiones y cantidades de cada una de las piezas.

Para lijar cada pieza empleo una esponja de lijado ya MUY GASTADA, porque me permite no pasarme en el lijado. Simplemente desbasto las 12 aristas de cada pieza, aunque es verdad lo que recomiendan otros foreros sobre que no es necesario lijar las aristas que van pegadas a la estructura.

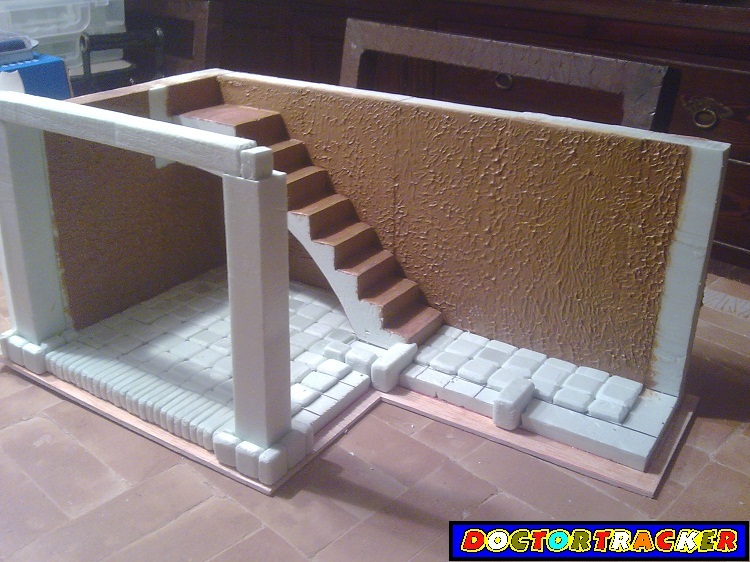

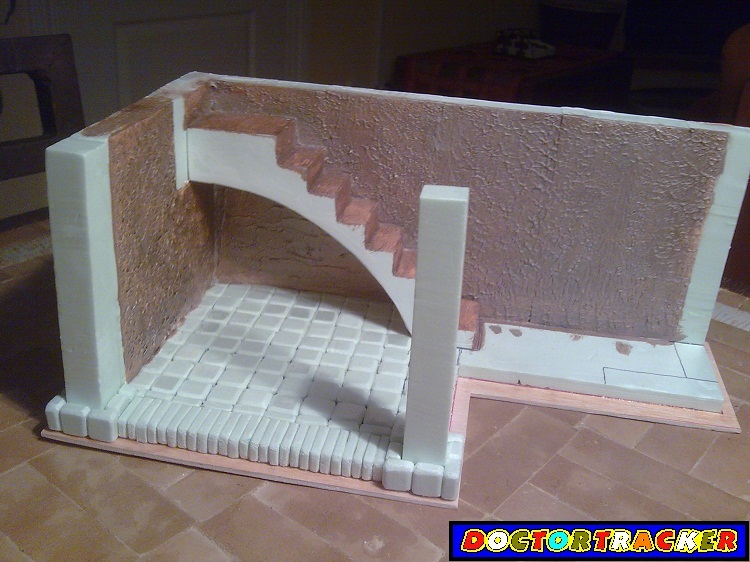

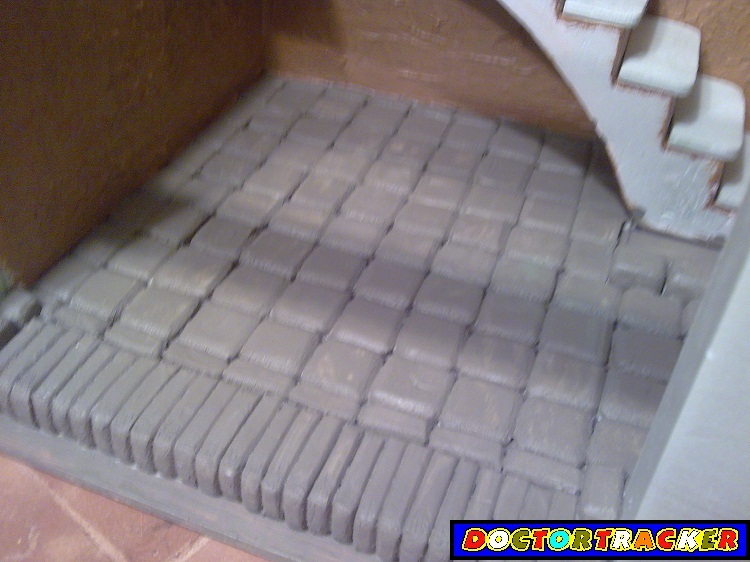

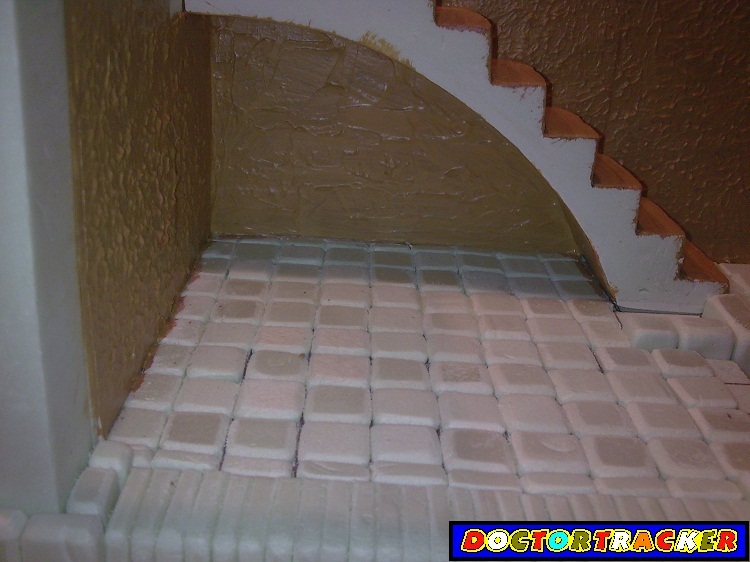

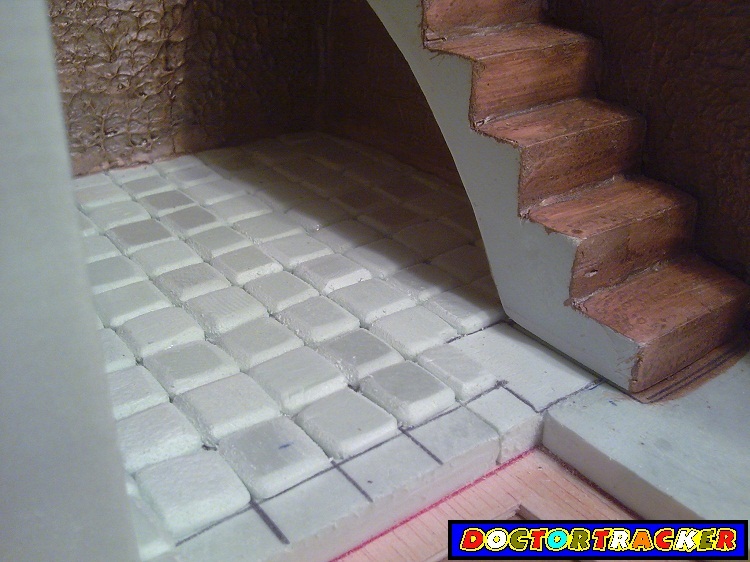

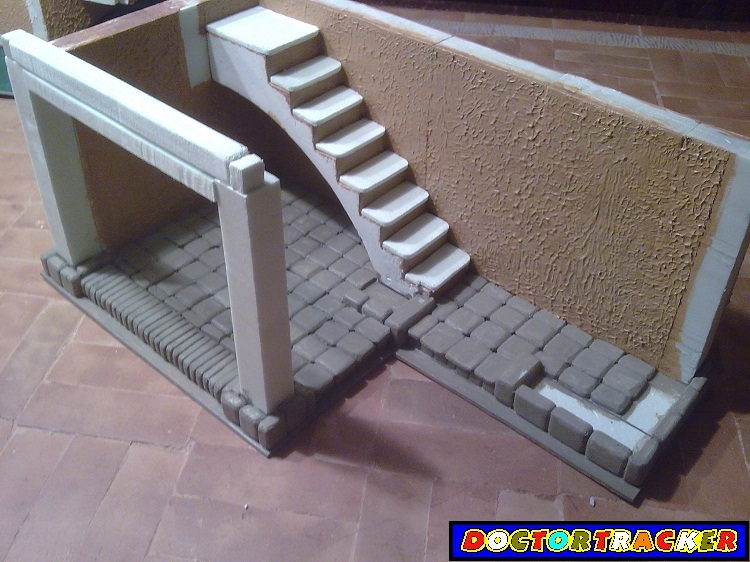

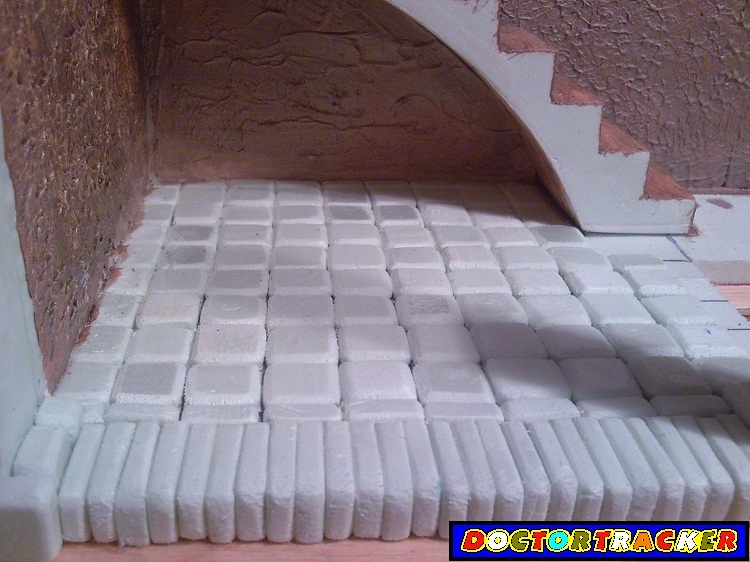

En las fotos "BASE (05) - PIEDRAS HERRERIA.jpg", "BASE (06)- SUELO INTERIOR.jpg", "BASE (07) - SUELO HERRERIA.jpg", "BASE (08) - SUELO HERRERIA 2.jpg", "BASE (09) - SUELO HERRERIA DETALLE PINTADO FONDO.jpg" y "BASE (10) - SUELO HERRERÍA ACABADO Y FONDO PINTURA.jpg" podéis ver los diferentes estados de realización de la base de la herrería. Las fotos no tienen gran calidad porque están hechas por un manazas y su móvil.

Aunque en las fotos se ven más cosas (estructura de la escalera, pintado de fondo de paredes y piedras, etc), esas cosas las veremos en capítulos posteriores.

Continuaremos.



Adjuntos
----------------
BASE (01) - PAREDES FONDO.jpg (133KB - 364 descargas)
BASE (02) - LOSETAS SUELO.jpg (165KB - 472 descargas)
BASE (03) - DETALLE LOSETAS.jpg (148KB - 408 descargas)
BASE (04) - SUELO CASI ACABADO.jpg (179KB - 324 descargas)
BASE (05) - PIEDRAS HERRERIA.jpg (165KB - 913 descargas)
BASE (06)- SUELO INTERIOR.jpg (136KB - 296 descargas)
BASE (07) - SUELO HERRERIA.jpg (126KB - 315 descargas)
BASE (08) - SUELO HERRERIA 2.jpg (126KB - 403 descargas)
BASE (09) - SUELO HERRERIA DETALLE PINTADO FONDO.jpg (134KB - 318 descargas)
BASE (10) - SUELO HERRERRÃA ACABADO Y FONDO PINTURA.jpg (176KB - 350 descargas)
PLANO BASE (01) - POREXPAN SUELO - MEDIDAS.jpg (25KB - 414 descargas)
PLANO BASE (02) - POREXPAN PAREDES - MEDIDAS.jpg (26KB - 388 descargas)
PLANO BASE (03) - PIEDRAS SUELO - DISPOSICION.jpg (41KB - 331 descargas)
PLANO BASE (04) - PIEDRAS SUELO - MEDIDAS - CANTIDADES.jpg (43KB - 299 descargas)
