Escala de modelismo en cm.
Saltar a la página : 1
Ahora viendo la página 1 [25 mensajes por página]
Ver un tema anterior :: Ver el próximo tema
   Técnica -> Técnica - GeneralFormato mensaje

ABUELO
Enviado 15/9/2009 18:14 (#149279)
Motivo: Escala de modelismo en cm.



Ubicación: PAMPLONA

Me puede decir alguien a cuantos cm. equivale cada escala o como hacerlo. Y si hay mas escalas.

Gracias de antemano.

HO =

1:6=

1:10=

1:12=

1:18=

1:20=

1:24=

1:28=

1:32=

1:35=

1:43=

1:48=

1:64=

1:72=

1:100=

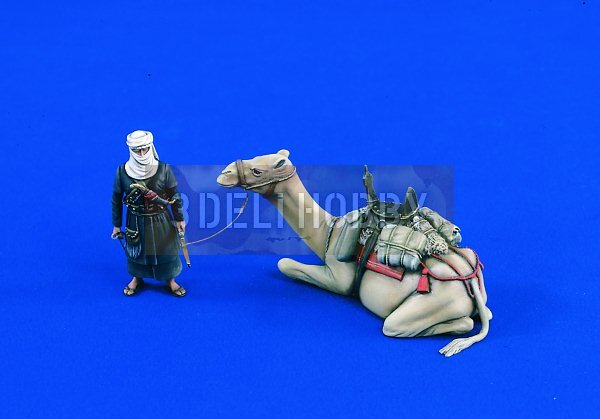

(1-35.jpg)



Adjuntos
----------------
Adjuntos 1-35.jpg (30KB - 511 descargas)
ip-hash: 3d99dcc3c907aa742fb6f48aefb4f5e0-1 Parte superior de la página Parte inferior de la página
gilda
Enviado 15/9/2009 18:48 (#149285 - en respuesta a #149279)
Motivo: RE: Escala de modelismo en cm.




Ubicación: Belén de Escobar - Buenos Aires - Argentina
hay distintas escalas en una escala natural 1:1 eso quiere decir que 1cm del plano equivale : a 1 m de lo que estes tomando

hay distintas escalas pero pone en el buscador en la web y tenes que tener todo yo mucho no me acuerdo como para explicarlo bien

Modificado por gilda 15/9/2009 18:49
ip-hash: 6d17348184f7b5bcc58e2797961db3ca-1 Parte superior de la página Parte inferior de la página
stangana
Enviado 15/9/2009 18:52 (#149286 - en respuesta a #149279)
Motivo: RE: Escala de modelismo en cm.



Pastorcillo

Posts: 181

Ubicación: onda "castellon"

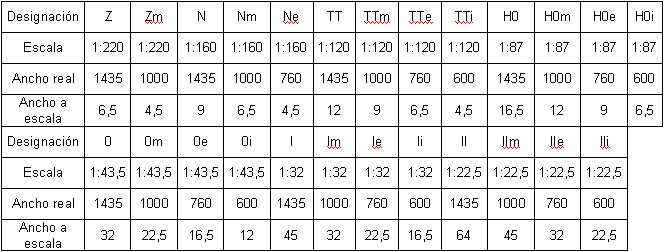

Hola abuelo esto es lo unico que e encontrado espero que te sirva de ayuda yo no entiendo nada pero... ay esta por si acaso



(escalas_trochas02.jpg)



Adjuntos
----------------
Adjuntos escalas_trochas02.jpg (76KB - 2059 descargas)
ip-hash: 02e6345afe72d120f35b1a4a45d93971-1 Parte superior de la página Parte inferior de la página
eduar2
Enviado 15/9/2009 19:04 (#149288 - en respuesta a #149286)
Motivo: Re: Escala de modelismo en cm.



Pastorcillo

Posts: 472

Ubicación: Es Castell-Menorca
Hola Abuelo!!!Lo de las escalas es facil(sino voy equivocado),solo tienes que dividir la medida real por la que tu quieres hacer,por ejemplo:
La 1:12 :medida real 250cm. / 12 =20.83cm.
La 1:18 :medida real 250cm / 18 =13.9cm y asi con todas,cuando calcules pon siempre las medidas en cm. no pongas metros(2,50 m.)pues calcularias 2,50cm. sino mira este enlace que tambien te lo explica
http://www.cochesdemetal.es//page_4.html .Espero que te sirva,es facil!!!!
ip-hash: fca29fe5c81426120132653f626fdb8e-1 Parte superior de la página Parte inferior de la página
jeremfer
Enviado 15/9/2009 19:44 (#149289 - en respuesta a #149285)
Motivo: RE: Escala de modelismo en cm.




Ubicación: Ponferrada (León)

gilda - 15/9/2009 18:48 hay distintas escalas en una escala natural 1:1 eso quiere decir que 1cm del plano equivale : a 1 m de lo que estes tomando hay distintas escalas pero pone en el buscador en la web y tenes que tener todo yo mucho no me acuerdo como para explicarlo bien

No Gilda, la escala 1:1 es la realidad, osea 1 metro del plano (o del objeto) equivale a 1 metro de la realidad, es la escala natural que llamamos. Las unidades en que la pongas deben ser iguales, centímetros, metros, etc eso dependerá de lo que estés trabajando.

Abuelo, en este caso estamos hablando de escalas reductoras, entonces el primer número es el metro (1=100 cms), el segundo sería las veces que el objeto que quieres representar es menor que el metro que tomas como patrón. Por ejemplo en la escala 1/20 (1:20), el 1 es el metro y el segundo (20) son las veces que es más pequeño el objeto.

La operación es 1 dividido por 20; 1 mt/20= 0.05 metros o lo que es lo mismo 100 cm/20 = 5 cms que quiere decir que 5 cm de tu dibujo equivalen a un metro de la realidad

Entonces para fabricarte la escala 1/20 te coges una tira de cartón de unos 30 cm aprox. y marcas cada 5 cm. Verás que tienes seis marcas o lo que es lo mismo 6 metros. Sobre el primero lo divides en 10 partes y tendrás para poder dibujar tramos de 10 centímetros; si estos a su vez los divides por la mitad, tendrás para medir tramos de 5 cm y si te da la vista para más éstos los vuelves a dividir por la mitad y serán 2,5 cm.

En miniaturismo se utilizan escalas raras que debes fabricarte tu mismo.

Otro ejemplo Escala 1/38, divides 100/38= 2,632 cm equivalen a un metro (100 cm) de la realidad y a partir de ahí te fabricas la escala, Sobre uná cartulina más o menos dura marcas cada 2,632 cm y sobre el primero lo divides en 10 partes.

Si no te quedó del todo claro me lo dices que lo hacemos pasito a pasito

Saludos

ip-hash: 50cd51f9642bbb0fc154baa10deba1d5-1 Parte superior de la página Parte inferior de la página
Drake
Enviado 15/9/2009 19:47 (#149290 - en respuesta a #149288)
Motivo: Re: Escala de modelismo en cm.




Ubicación: Barcelona
El belenismo no es una ciencia exacta y los tamaños son un poco "a ojo" y complicados, ya que se ha de tener en cuenta cuando se modela una figura de fango que, al secarse, mengua. No existe una equivalencia exacta, pero si consideramos la talla media de un hombre en 1,70 (bajo para ahora, alto para Palestina), la escala 1:10 oscila entre las figuras de 16 y las de 18 cm. Es sobre este criterio que deben sacarse las restantes escalas.
ip-hash: 5307b7c81357671b7e371d32a36ec70f-1 Parte superior de la página Parte inferior de la página
gilda
Enviado 15/9/2009 19:51 (#149291 - en respuesta a #149288)
Motivo: Re: Escala de modelismo en cm.




Ubicación: Belén de Escobar - Buenos Aires - Argentina
aqui el enlace para que hagas trabajar las neuronas

http://www.dibujotecnico.com/saladeestudios/teoria/normalizacion/Es...



en realidad lo que estas escribiendo es una fracción matemática 1:6



en donde el número de la izquierda representa la unidad utilizada para representaren el plano y el de la derecha el de la realidad


y vuelvo al ejemplo anterior 1 cm de mi plano equivaldra a 6 m de la realidad, por eso de ahi sale el calculo que te escriben mas arriba para trasladar todos los valores



hay una serie de escalas que son las más usuales por considerarse que son las "mejores" para modelismo, maquetas


pero en realidad la escala la haces vos como queres


1:500

donde 1= 1cm

500= 500km




cuando te dije que hay distintas escals me refería a que hay escalas de planos de arquitectura, cartográfia , modelismo etc



Modificado por gilda 15/9/2009 20:02
ip-hash: baf7601412501ccefc2921723a91c460-1 Parte superior de la página Parte inferior de la página
jeremfer
Enviado 15/9/2009 19:53 (#149292 - en respuesta a #149279)
Motivo: RE: Escala de modelismo en cm.




Ubicación: Ponferrada (León)

1:1= 100 cm equivalen a 1 metro

1:2= 50 cm equivalen a 1 metro

1:3= 33.3 cm equivalen a 1 metro

1:4= 25 cm equivalen a 1 metro

1:5= 20 cm equivalen a 1 metro

1:6= 16.666 cm equivalen a 1 metro

1:10= 10 cm equivalen a 1 metro

1:12= 8.333 cm equivalen a 1 metro

1:18= 5.555 cm equivalen a 1 metro

1:20= 5 cm equivalen a 1 metro

1:24= 4.166 cm equivalen a 1 metro

1:28= 3.571 cm equivalen a 1 metro

1:30 = 3.333 cm equivalen a 1 metro

1:32= 3.125 cm equivalen a 1 metro

1:35= 2.857 cm equivalen a 1 metro

1:40= 2.5 cm equivalen a 1 metro

1:43= 2.325 cm equivalen a 1 metro

1:48= 2.083 cm equivalen a 1 metro

1:50= 2 cm equivalen a 1 metro

1:64= 1.563 cm equivalen a 1 metro

1:72= 1.388 cm equivalen a 1 metro

1:100= 1 cm equivalen a 1 metro

ip-hash: 50cd51f9642bbb0fc154baa10deba1d5-1 Parte superior de la página Parte inferior de la página
ABUELO
Enviado 15/9/2009 20:02 (#149293 - en respuesta a #149279)
Motivo: Re: Escala de modelismo en cm.



Ubicación: PAMPLONA
Gracias a todos pero me quedo con la de Jerenfer me resulta menos complicada.
ip-hash: 3d99dcc3c907aa742fb6f48aefb4f5e0-1 Parte superior de la página Parte inferior de la página
gilda
Enviado 15/9/2009 20:04 (#149294 - en respuesta a #149293)
Motivo: Re: Escala de modelismo en cm.




Ubicación: Belén de Escobar - Buenos Aires - Argentina
ahí veo que aparecio Jeremfer, lo que tenes que entender es después como trasladarlas por eso te ponen el calculo si es que vos vas a hacer tus planos y no solo leer planos

Modificado por gilda 15/9/2009 20:06
ip-hash: baf7601412501ccefc2921723a91c460-1 Parte superior de la página Parte inferior de la página
gilda
Enviado 15/9/2009 20:11 (#149296 - en respuesta a #149294)
Motivo: Re: Escala de modelismo en cm.




Ubicación: Belén de Escobar - Buenos Aires - Argentina
Jeremfer tenes razón me equivoque 1m =1m

lo que demuestra que no se pueden hacer tres cosas al mismo tiempo ja ja ja


hablar por teléfono, leer en la compu y otros ja ja ja




nunca hice tu regla de escala, pero me parece lo mas piola

Modificado por gilda 15/9/2009 20:14
ip-hash: baf7601412501ccefc2921723a91c460-1 Parte superior de la página Parte inferior de la página
ABUELO
Enviado 15/9/2009 20:16 (#149297 - en respuesta a #149279)
Motivo: Re: Escala de modelismo en cm.



Ubicación: PAMPLONA
El problema era que no savia a cuanto equivalia en cm, 1:35 queria comprar la figura que e puesto para el belen pero con las medidas que me puesto Jerenfer es demasiado pequeña.De todos modos gracias a todos y por si alguien le interesa la figura pongo el enlace.
http://cgi.ebay.es/Verlinden-1-35-Beduin-with-Camel-item-1738_W0QQi...
ip-hash: 3d99dcc3c907aa742fb6f48aefb4f5e0-1 Parte superior de la página Parte inferior de la página
gilda
Enviado 15/9/2009 20:23 (#149298 - en respuesta a #149297)
Motivo: Re: Escala de modelismo en cm.




Ubicación: Belén de Escobar - Buenos Aires - Argentina
esta muy linda la figura
ip-hash: baf7601412501ccefc2921723a91c460-1 Parte superior de la página Parte inferior de la página
jeremfer
Enviado 16/9/2009 08:40 (#149406 - en respuesta a #149298)
Motivo: Re: Escala de modelismo en cm.




Ubicación: Ponferrada (León)
Lo anterior vale para fabricarnos de una manera sencilla un escalímetro que es una herramienta muy práctica como ya he señalado en otro post ya viejo.
En la escala 1/35 vemos que 2,857 centímetros equivalen a 1 metro de la realidad; ese numerito (2,857) no deja de ser una constante, con lo cual para saber cuanto mide el beduino sólo tenemos que multiplicar esa constante por la altura real de una persona expresada en metros...2,857 x 1,70= 4,86 centímetros que tiene el "paisa" (de la cinta métrica real)....si se tratara de la altura de una puerta, pues 2,857 x 1,90 = 5,43 cm; una banqueta o silla que en la realidad mide 0,45x0,45x0,40 pues a escala 1/35 será la base 2,857 x 0.45 = 1.29 cm y la altura 2,857 x 0.40 = 1,14 cm, osea que la silla en cuestión a la escala 1/35 medirá 1.29 x 1.29 x 1.14 centímetros...pequeñajo....y si tenemos fabricada ya la escala en la cartulina (Que sea algo durilla o una vez hecha se plastifica) no hay más que trasladar la medida real con ella que será nuestro metro en miniatura y nos ahorramos la calculadora.
En el comercio se venden escalímetros con las escalas más usadas (normalmente para Arquitectura) 1/100, 1/200, 1/300, 1/400, 1/500 que nos sirven también si las multiplicamos o dividimos por 10, osea 1/1; 1/10; 1/100; 1/1000; 1/10000 y también existen otras en abanico que traen alguna escala más de las menos usuales como por ejemplo la 1/75, pero si nos falta alguna nos entretenemos un poco y la fabricamos nosostros que es muy fácil.
Para nuestros belenes son muy habituales la escala 1/10 y la 1/20 como escalas aproximadas. La primera para figuras de 16-18 cms y la segunda para figuras de 8-10 cms. Ánimo que esto es sencillito y muy práctico
ip-hash: 50cd51f9642bbb0fc154baa10deba1d5-1 Parte superior de la página Parte inferior de la página
paquirri
Enviado 16/9/2009 08:49 (#149408 - en respuesta a #149279)
Motivo: RE: Escala de modelismo en cm.



Pastorcillo

Posts: 909

Ubicación: Jumilla - Murcia

Otra cosa, a modo de comentario informativo, puesto que al fin de cuentas es lo mismo la cifra que sea, es el hecho de que en modelismo no están digamos "homogeneizadas" las escalas y en cada variante (naval, ferroviario, aviones, figuras, etc.) incluso entre distintos fabricantes se trabajan con unas diferentes, dándose algunas aparentemente tan raras como 1:12, 1:64, 1:72, 1:87, pero vamos... que al final es lo mismo.

En modelismo ferroviario se suelen llamar por letras: la N, la HO, creo que la Z y así...



Modificado por paquirri 16/9/2009 08:52
ip-hash: e05ae0f3e6f69db6cf8809a0925c7dd3-1 Parte superior de la página Parte inferior de la página
jeremfer
Enviado 16/9/2009 09:26 (#149413 - en respuesta a #149279)
Motivo: RE: Escala de modelismo en cm.




Ubicación: Ponferrada (León)

Otra cuestión y sólo es cuestión de jugar un poco con los numeritos es a que escala están realizadas las figuras de belén. La respuesta es: A escalas muy raras....aproximadas, pues el barro encoge y no todos los barros encogen lo mismo...

Por algún lado del foro circulaba una Calculadora de belenes que era una aplicación práctica muy útil, que introduciendo la medida de nuestra figura nos daba directamente la medida en centímetros de lo que quisieramos...pero bueno...vamos a sacar a que escala están las medidas más habituales de las figuras partiendo de 7 cms, para otras medidas se hace igual.

Tomamos como altura estandar de una persona 1,70 metros, digamos que esto es por "convenio":) y hacemos la siguiente regla de tres: Si 170 cms son 7 cms de nuestra figura, 100 cms (un metro) serán X; X = 100x7/170 = 4,1176; quiere decirse que 4,1176 cms equivalen a 1 metro.

Pues ahora hacemos al reves que antes, la escala viene dada como una división, pues 1/X = 4,1176...100/4,1176=24.286 que será a la escala que están realizadas 1:24,286

7 cm    Escala 1:24,286   4.1176 cm equivalen a 1 metro

9 cm    Escala 1:18,889   5,2941 cm equivalen a 1 metro

10 cm  Escala 1:16,999  5.8824 cm equivalen a 1 metro

12 cm  Escala 1:14,167   7.0588 cm equivalen a 1 metro

14 cm    Escala 1:12,143   8.2352 cm equivalen a 1 metro

16 cm    Escala 1:10,625   9.4118 cm equivalen a 1 metro

18 cm    Escala 1:9,444   10.5882 cm equivalen a 1 metro

20 cm    Escala 1:8,500   11.7647 cm equivalen a 1 metro

25 cm    Escala 1:6,799   14.7059 cm equivalen a 1 metro

28 cm    Escala 1:6,071   16.4706 cm equivalen a 1 metro

30cm    Escala 1:5,666   17.6471 cm equivalen a 1 metro

35 cm    Escala 1:4.857   20.5882 cm equivalen a 1 metro

50cm    Escala 1:3,399   29.4117 cm equivalen a 1 metro

Las escalas como se puede ver son todas con decimales, con lo cual de forma más práctica para realizar las edificaciones, miniaturas etc las podemos simplificar y que sean aproximadas pues no se va a notar

7 cm    Escala 1:24

9 -10cm    Escala 1:20

12-14 cm  Escala 1:14

16-18 cm    Escala 1:10

20 cm    Escala 1:8,5

25 cm    Escala 1:7

28 cm    Escala 1:6

30-35cm    Escala 1:5

50cm    Escala 1:3



Modificado por jeremfer 16/9/2009 09:30
ip-hash: 50cd51f9642bbb0fc154baa10deba1d5-1 Parte superior de la página Parte inferior de la página
ABUELO
Enviado 16/9/2009 17:28 (#149455 - en respuesta a #149279)
Motivo: Re: Escala de modelismo en cm.



Ubicación: PAMPLONA
Gracias otra vez e encontrado una calculadora y un conversor de escalas por si alguno le sirve.
http://www.fyoryi.com/descarga.php

La calculadora que comenta Jeremfer.
http://foro.belenismo.net/forums/thread-view.asp?tid=3252&start=1
