Gracias Geni por decidirte a explicar lo de la iluminacion, porque yo pongo cuatro bombillas normales,ten por seguro que sere una de tus alunnas.

Geni

2379
Madrid



Pastorcillo

2379

Madrid

Queridos amigos vamos a hablar, si os parece, de iluminación de escenas en Belenes/Pessebres.

Según he podido deducir de varios emilios, Messengers, privados, conversaciones durante los dos encuentros en Madrid, encuentros entre foreros y alguna que otra conversación telefónica, existe una cierta tendencia en nuestro querido Foro a alabar todo tipo de iniciativas, ensalzar cualquier construcción que se presente, agradecer todo tipo de circuitos y modelos electrónicos o artilugios similares y, en general, a difundir que “todos somos güenos”. Y todo esto es muy positivo y ha permitido crecer al Foro no sin ciertos rifirafes, como es natural.

Pero en cuanto a la hora de poner en práctica lo que los otros hacen o proponen…esto es otro cantar. Si de lo que se trata está situado en el área digamos electrónica, a muchos se les pone un muro delante difícil del saltar, y así vemos
1) preciosos Belenes pobremente iluminados;
2) otros con todo lujo de lucecitas que parecen un “mercadillo de navidad”;
3) unos pocos con iluminaciones exquisitas, en algunos casos elementales, pero bonitas y
4) otros con todo lujo de detalles realmente bien diseñados del punto de vista de iluminación. No hablo aquí de efectos especiales, solamente de iluminación de escenas. Sus autores son los que no necesitan leer este post ni los siguientes.

En los casos 1) y 2) generalmente, el belenista tiene pocos conocimientos de iluminación o no tiene quién le ayude y pone lo que encuentra con la mejor de las intenciones. Aún así, al coincidir con nuestros belenes tradicionales, los que hacían nuestras madres con poquísimos medios, resultan preciosos… excepto en el caso 2). En el caso 3), aquí el belenista tiene quién le ayuda a “poner luces” y en algunos casos primorosamente; siempre con luces pequeñas, muy locales, de poco alcance y a veces “demasiado blancas” para la época en la que la iluminación era a base de antorchas o fuegos. Del caso 4) no hay nada que decir, generalmente detrás hay alguien experto o aficionado a la electrónica, iluminación o similares.

En general la dificultad en el Belenista no experto es

  • el desconocimiento de materiales disponibles,
  • el que se necesite construir pequeños circuitos,
  • realizar soldaduras aunque solo sean elementales y,
  • en algunos casos como se ve en el Foro de vez en cuando, cuando alguien quiere hacer una cosa de la que “ha oído campanas”, resultando en preguntas a veces inconsistentes y de puro despiste.

La intención de esta serie de Posts es tratar de poner en claro y alalcance de todo el mundo un área específica de la iluminación de Belenes/Pessebres: la iluminación de escenas . Y es mi intención tratar de exponer y demostrar que con pocos elementos o conocimientos elementales de electricidad pueden obtenerse resultados excelentes y que si varios forer@s aplicasen lo que expondré, sus Belenes mejorarían enormemente. Esta sería una primera serie que podría estar seguida por otra sobre la iluminación general del Belén/Pessebre. Pero sería otra ocasión.

Debe entenderse que no voy a descubrir nada que no se haya dicho en este Foro (bien, algo nuevo si habrá como siempre) y que los expertos no busquen tres pies al gato o piensen aprender algo, que no aprenderán seguramente nada. Pero estoy seguro que podremos así ayudar a muchos que quieren iniciarse y no saben por donde empezar. Para ayudar,a lo anterior pienso “trufar” de recomendaciones y casos prácticos el desarrollo de estos posts. Y esto si puede ayudar a más de uno no tan novato.

De hecho hace algunos meses, como a finales del 2005, ya se expusieron algunos de los temas que seguirán y que fueron motivos de largas discusiones, pero que parece se han olvidado. La incursión en el mercado de varios suministradores con páginas Webs para la venta de materiales de iluminación y de Belens, también ha mejorado el conocimiento general sobre el tema, ya que varios componentes que antes se tenían que construir in-situ están ahora comercializados.

Para terminar diré que alguno de los sistemas de iluminación que se expondrán ya se presentaron en otros posts, parcialmente, e incluso prometí explicar su realización más adelante. Cosa que ahora voy a hacer. Me refiero a los focos de LEDs.

  • El problema consiste en que entonces lo presenté como algo factible, al alcance de todo el mundo y la experiencia me ha demostrado que no está al alcance del todo el mundo, por la necesidades de soldadura de componente electrónicos.

Quiero aclarar que todo lo que sigue representa mi opinión únicamente y mi experiencia, no pretendo discutir sobre el tema y sí únicamente abrir los ojos a tantos forer@s que no se atreven a “meterse en harina” porque desconocen sus posibilidades y piensan que todo es muy difícil. Y no lo es . En todo caso puedo asegurar que todo ha sido probado y comprobado varias veces, excepto en un caso que si bien está probado pensaba aplicar por primera vez en el Belén 2007. Pero esto cae muy al final de la serie.

ILUMINACIÓN DE ESCENAS-01

Este es el primero de una serie de 14 posts cuyo objetivo se indica en los puntos siguientes:

  • Definir métodos de iluminación de escenas de Belenes/Pessebres,
  • No aplica a Dioramas (aunque podrían aplicarse algunos conceptos)
  • Exponer la construcción en detalle de los mismos
  • Definir métodos que permitan orientar el haz para enfocar adecuadamente la escena
  • Definir métodos para variar la intensidad de iluminación.
  • Exponer la posibilidad de obtener mejores fotografías del Belén/Pessebre
  • Exponer los métodos de iluminación ordenados por la dificultad creciente en su ejecución, a fin de que el Belenista pueda elegir el que mejor se adapte a sus capacidades. Desde los que no necesitan ninguna capacidad especial, continuando por los que necesitan soldadura elemental y finalmente, un último caso para expertos en soldadura o “atrevid@s”.
  • Dar un mini-cursillo de soldadura de componentes electrónicos, básico, que rompa el tabú de que “esto de la soldadura es muy difícil y mejor no me meta”.
  • Dar ejemplos de los casos anteriores: típicamente se refieren a la iluminación del Niño Jesús en el Nacimiento; del Ángel de la Anunciación y de sus pastores; de escenas o figuras a destacar en sitios poco iluminados; de contrastes a obtener para distraer el ojo del espectador de escenas en movimiento, etc.
  • “Abrir los ojos” del Belenista con poca experiencia en métodos de iluminación hacia otros usos que él mismo descubrirá con los métodos básicos que se exponen
  • Indicar de forma aproximada el coste de los métodos que se expongan y lugares de compra de componentes, cuando aplique por su especificidad
  • Y, finalmente, cooperar en el fomento del orgullo de ser Belenista, aumentar la confianza y satisfacción con uno mismo y colaborar en la difusión del Belenismo/Pessebrisme, y lo que ello significa de difusión del mensaje religioso correspondiente, que es lo que a mi me importa.

Se incluye una tabla titulada < Tabla de métodos de iluminación de escenas.Pdf >, que seguiremos como pauta en el desarrollo de estos Posts. En la tabla se definen los

  • métodos que se expondrán,
  • su ámbito de aplicación en función de la distancia entre la fuente luminosa y la escena, y
  • el nivel de conocimientos necesarios en cuanto a su ejecución, que se ha dividido básicamente en tres:

1.        los que puede llevarse a cabo con conocimientos básicos de electricidad, no mucho más que enchufar algo,
2.      los que necesitan conocimientos elementales de soldadura de componentes electrónicos, para los que se incluirá un  mini-cursillo de soldadura básico y
3.      una tercera, aplicable a un solo caso, el I,  que requiere cierta experiencia en soldadura de componentes. Pero que está al alcance de cualquiera.

Se listan a continuación los posts en los que se van a desarrollar los métodos descritos en la tabla anterior, para que cada uno se centre en lo que le interesa en particular. Mi propuesta no obstante es que se sigan desde el principio ya que están todos ellos interrelacionados y concatenados. Son los siguientes:
01   Objetivos del post. Es este mismo.
02   Introducción y A-Tradicional, cañón de luz, bombillas hasta 15 W y B- Neones
03   C– Lámparas dicroicas a 220V
04   D– Lámparas dicroicas a 12V
05   E– LEDs a 220V
06   F- Foco de iluminación convencional
07   G– Foco convencional con efecto especial (Rayo de luz)- 1 º parte
08   G– Foco convencional con efecto especial (Rayo de luz)- 2 ª parte
09  H– LED a 3V
10  H1- Varios LEDs a 3V en paralelo
11   H2- Varios LEDs a 3V con conector
12  I- Focos de LEDs. Experiencias y Caso nº 1
13  I –Foco de LEDs. Caso nº 2

14 Consideraciones económicas

Con este post previo, el que esté interesado puede empezar mañana.









Adjuntos
----------------
Adjuntos Tabla mmÃtodos iluminaciiÃn escenas.pdf (55KB - 6026 descargas)
Parte superior de la página Parte inferior de la página
Parte superior de la página Parte inferior de la página
Oriente

2627
Pamplona
Oriente
4/9/2007 11:48


Pastorcillo

2627

Pamplona
Estamos espectantes y dispuestos a colaborar en lo que sea menester.
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
4/9/2007 15:21



Pastorcillo

2962

Zaragoza

Hola a todos.

Yo too espero con ganas esta serie de pots eléctricos... seguro que serán estupendos.

Ahora que ya no vivo con el experto en chispas de años anteriores... es decir, con mi ex... me lo tengo que currar yo solica... así que todo lo nuevo que pueda aprender será de agradecer.

Muchas gracias anticipadas Geni.
Parte superior de la página Parte inferior de la página
marina

9
Villanueva de la Cañada Madrid
marina
4/9/2007 16:30


Pastorcillo

9

Villanueva de la Cañada Madrid
hola es la primera vez que escibo en este foro, os voy a pedir una cosa alguien me puede decir como se monta en el belen la iluminacion de la noche y el dia.
Y decirme donde se puede compar en madrid.
muchas gracias por adelantado
Parte superior de la página Parte inferior de la página

biznaga

323
Málaga (Marbella)
biznaga
4/9/2007 18:13



Pastorcillo

323

Málaga (Marbella)
    ¡¡Me apunto, me apunto .......¡¡¡ Aquí estoy expectante. Gracias Geni.
Parte superior de la página Parte inferior de la página

konxy

94
Alcobendas Madrid
konxy
4/9/2007 22:11



Pastorcillo

94

Alcobendas Madrid
Es estupendo que Geni se haya decidido a "iluminarnos"
A algunos nos hace mucha falta, jejeje
Muchas gracias

Modificado por konxy 4/9/2007 22:13
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
4/9/2007 22:49



Pastorcillo

2379

Madrid

Marina, madrid es un desierto en lo que tu pides.

Mejor utilizas el BUSCAR arriba a la izquierda y en contrarás rios de tinta sobre el particular. Pero una primera orientación hay tres caminos desde Madrid:

  1. Dirigirte a una de las páginas WEB de suminsitros de Belén, así tienes en Internet FMAS, Alcaicería, Chirivella, Fidel Portillo Nieto y algunos más. Busca en internet con estas palabras y encontrarás.
  2. Si te conformas con un Noche y Dia simple, sencillo, elemental, donde poner 2 seies de bombillas hasta 250W x 2, es decir hasta 500 W en total, puedes encontrarlo en Oliva, Hortaleza 64-
  3. Hay un solo sitio donde encontrar aparatos de este estilo en Madrid, que yo conozca, si tienes ideas muy claras de lo que quieres, que creo que no es tu caso, en la tienda El angel, donde tienen unos equipos italianos.

En todo caso creo que lo primer es centrarte en lo que quieres con el BUSCAR y luego decidir algo más.

En esta serie de posts no encontrarás nada de todo esto.

Tengo en proyecto una serie de posts sobre el Noche-Dia, pero hay mucha información en el Foro actualmente.



Modificado por Geni 4/9/2007 22:50
A banbi y jomilasole les gusta esto.
Parte superior de la página Parte inferior de la página

laor

1331
Venta del Moro (Valencia)
laor
5/9/2007 00:18



Pastorcillo

1331

Venta del Moro (Valencia)
Hola amigo Geni.
Me parecen super interesantes estos post que nos pondras sobre iluminación de escenas en un belén.
Como sabes me apasiona la eléctricidad y la eléctronica, más si es aplicada a nuestros belenes.
No me pienso perder ninguno de tus post, los guardaré en una carpeta especial de mi PC, al igual que hice con tus post sobre el tema de usar espejos en el belén.
Por cierto ¿también nos pondras el esquema del circuito multivibrador, para hacer que tintineen las antorchitas de los pajes, como las tenias en tu belén de la parroquia 2006?
Esperamos con impaciencia tu serie de post de este tema.
Muchas gracias por todo éllo.
Un fuerte abrazo
Lluis
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
5/9/2007 08:15



Pastorcillo

2379

Madrid

Iluminación de escenas-02


Introducción
Antes de pasar a la exposición de los distintos tipos de iluminación de escenas, es importante entender la importancia de la iluminación en un Belén, y las etapas históricas de la misma que se corresponde en cierta forma con el desarrollo de la técnica eléctrica y electrónica. Así podemos considerar los siguientes tipos de Belenes atendiendo exclusivamente a la iluminación y que podemos definir como sigue:

Tradicional . Belén abierto, familiar o público, participando de la iluminación de la habitación o local en el que está instalado, con o sin celaje, con alguna fogata a base de bombilla intermitente. La escena del Nacimiento se destaca casi únicamente por su colocación en el Belén o por el tamaño de las figuras.  Ejemplo: Nacimiento de 14-16 cm con el resto a 12 cm. Una evolución del mismo añade algunas luces en casas y antorchas y, a veces, una iluminación con “cañón de luz” de alguna escena como el Ángel de la Anunciación, oculto detrás de una roca.

Belén con luz independiente . Belén cerrado con 1, 2 o 3 aberturas, con bastidor superior y embocadura, con perspectiva, iluminación en general fija desde su parte superior, techo o marcos superiores de la embocadura, con algunas casas, fogatas o antorchas presentes.  En sus inicios ya incluía la iluminación fija de alguna escena de forma específica como el Nacimiento, usando los llamados eufemísticamente cañones de luz.

La evolución del mismo incluyó un controlador para iluminación noche-día del celaje y del conjunto, lo que permite la iluminación variable-intermitente de todos sus componentes, casas, antorchas, fogatas y la inclusión de iluminaciones en escenas específicas en el momento oportuno. Aquí es donde la iluminación de escenas tiene su mayor importancia.

Belén por escenas . Evolución del anterior en el que se persiguen, normalmente, fines catequéticos y que por lo tanto resaltar distintas escenas es fundamental. Uso sistemático e intensivo de focos que iluminan de forma programada diferentes escenas. Los que han visitado, recientemente, el Belén de Ocaña (en el 2º encuentro de Madrid) y el del Santísimo Cristo de la Victoria, también en Madrid (1º ruta de Belenes de Navidad 2006), comprenderán la importancia de la iluminación en estos belenes. Ya veremos ejemplos más adelante. Ojo, no es necesario que el Belén tenga un objetivo catequético para aplicar la iluminación de escenas. Al contrario, puede aplicarse en cualquier caso y situación a fin de mejorar la presentación del Belén y de su mensaje, a juicio de su autor.
Con independencia de lo anterior, las múltiples variedades que existen de Belenes debido a las limitaciones de espacio, presupuesto, materiales, de tipo familiar, etc., no eliminan la posibilidad de que en cualquier caso la iluminación de escenas da un realce excepcional al Belén. El punto de luz puede estar instalado en lugar lejano, extraño al mismo, aprovechando cualquier mueble externo cercano o desde el interior del mismo, etc. etc.

La iluminación de escenas, por lo tanto diferencial,  tiene un efecto óptico que realza excepcionalmente un determinado espacio convirtiéndolo en un espacio especial, único . De esta forma y esto es el objetivo de estos posts, por la adecuada iluminación de una o varias escenas importantes, un Belén sencillo, a veces anodino, se puede convertir en un Belén “que tiene un no sé qué”, en el que el mimo del autor se traduce en que ha obtenido algo “distinto”…y el “mensaje” del Belén se transmite mejor.

Los métodos descritos en la tabla del post anterior, pueden observarse en el fichero <002 Conjunto de métodos funcionando.jpg> .

Empezamos con los métodos anunciados y por los más clásicos y elementales.

  A - Tradicional, cañón de luz, bombillas hasta 15 W ( y a veces más )

La forma tradicional de iluminar alguna escena de forma especial utilizaba el llamado, eufemísticamente, cañón de luz, versión barata de los auténtico cañones de luz usados en iluminación industrial.
Si alguien siente curiosidad por ver lo que era o como estaba hecho puede dirigirse a varias direcciones del Foro dónde se expusieron estos “artilugios”, algunos muy meritorios de tiempos heroicos, en los que cualquier cosa era utilizado por un Belenista. En realidad por “contenedores” aún soy conocido en la actualidad, a pesar de tanta electrónica.
Consultar por ejemplo los posts siguientes, aunque creo que hay más:

https://foro.belenismo.net/forums/thread-view.asp?tid=508&posts=7&highlight=cañón%20de%20luz&highlightmode=1#M3294

https://foro.belenismo.net/forums/thread-view.asp?tid=320&posts=10&highlight=cañón%20de%20luz&highlightmode=1#M1587


Desde el cilindro-cartón interior de rollos de papel de water o similar forrados internamente con papel de aluminio (chocolate), hasta latas de cerveza agujereadas, provistos ambos de una bombilla, que no podía ser de mucha potencia, se utilizaron para dirigir un determinado haz de luz hasta un punto que no podía estar muy lejos, por la poca potencia disponible que, además, “quemaba” el alrededor suyo.
El efecto era bueno y lo recuerdo con mucho cariño. Recientemente en el foro han aparecido exposiciones de procedimientos utilizados para obtener estos cañones a cual más ingenioso. Pero el sistema está superado por otros métodos más modernos, pero no he querido olvidarme de él. Ojo, esto no excluye su utilización. Hay Belenistas que entienden que hacer las cosas con materiales lo más simple posibles es importante. Pero los tiempos corren y no debemos detenernos.


B – Neones

Debido a tantas y tantas preguntas al respecto aparecidos en el última año y las confusiones con los LEDs, quiero indicar aquí que no se utilizan neones para iluminación de escenas, es decir como foco de luz. El motivo es su poca potencia y su color no apropiado.
Sí se utilizan para iluminar estancias, del tal forma que aparezcan como el resultado de una lumbre, utilizando un circuito sencillo intermitente muy conocido (ver el antepenúltimo párrafo de este post), del cual hay ríos de tinta escritos en este foro, por lo que no incluyo enlace alguno por su “abundancia”. También se usan para fogatas, antorchas, etc., pero no es el objetivo de estos posts.
Quiero resaltar no obstante, y ahora voy a decir todo lo contrario de lo que he dicho hasta ahora en este método B , que en algún caso muy particular y para conseguir algún efecto especial, sí se utilizan neones para iluminar escenas. Por ejemplo:

Volviendo a lo anterior, podemos ver que aunque no se utiliza para iluminar escenas, en general, sí hay aplicaciones que cada uno debe desarrollar, en donde también se pueden utilizar neones. Pero ya he dicho, esto es para otro momento, ya que no puede normalizarse al depender de la imaginación del Belenista y del mimo que aplique a su trabajo.

Y mañana continuamos y nos metemos en harina, que más de uno dirá que ¡qué es esto de poner métodos de iluminación que no se recomiendan o que no se utilizan o que dependen de la imaginación de cada uno! Tengo que declarar que mi “comentarista previo a editar”, me ha advertido que esto de incluir aquí un método, el B, que no se recomienda en general, le ha parecido “geni al”. Creo que iba con segundas.

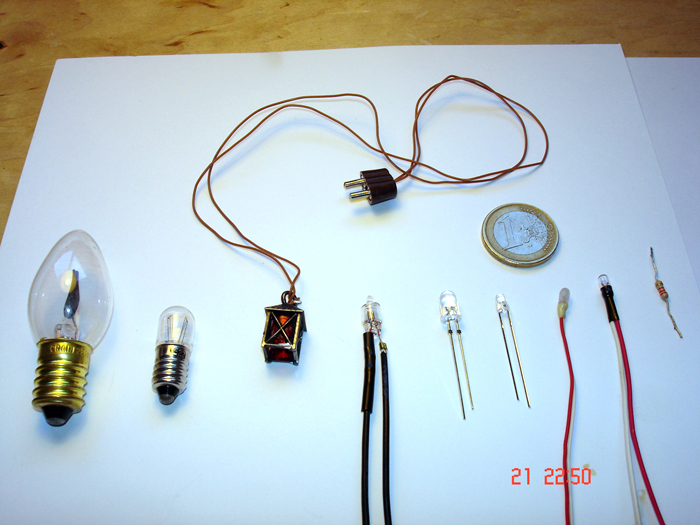

(002 Conjunto de mmÃtodos en funcionamiento.jpg)



(200 Amanecer con fogata.jpg)



(201 Amanecer. Lo que ve el ojo.jpg)



Adjuntos
----------------
Adjuntos 002 Conjunto de mmÃtodos en funcionamiento.jpg (265KB - 1398 descargas)
Adjuntos 200 Amanecer con fogata.jpg (278KB - 1161 descargas)
Adjuntos 201 Amanecer. Lo que ve el ojo.jpg (263KB - 988 descargas)
A angel-es, banbi, bob-trenzzas y jomilasole les gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
5/9/2007 08:34



Pastorcillo

2379

Madrid

laor - 5/9/2007 00:18  Por cierto ¿también nos pondras el esquema del circuito multivibrador, para hacer que tintineen las antorchitas de los pajes, como las tenias en tu belén de la parroquia 2006?  Lluis

Luis, gracias por tu amabilidad. Me doy cuenta de que, efectivamente, te debía el esquema de tintineo de las antorchas de los pajes. No pensaba incluirlo aquí ya que no es el objetivo, pero me las arreglaré para incluirlo de alguna forma en algún momento. Perdona el olvido.

Parte superior de la página Parte inferior de la página

margonis

548
Madrid
margonis
5/9/2007 10:48



Pastorcillo

548

Madrid
Estupendo post Geni, y muy útil para los que estamos pez en iluminación. Muchas gracias.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
5/9/2007 16:01


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Queridos amigos:
Ante todo, encantada de encontrarme en este foro con todos vosotros.
El año pasado me esforcé mucho en el Belén, pero la iluminación me quedó tan horrorosa que tuve que quitar las bombillas para que no se vieran encendidas.
Este hilo me viene muy bien, pero tengo un gran problema: no sé lo que son Leds, no sé lo que son neones,... No me entero de nada.
A los analfabetos electrónicos, como yo, nos vendría muy bien que hiciérais fotografías del material que utilizáis. Porque al hablar de neones, por ejemplo, yo me imagino los tubos fluorescentes de las cocinas. ¿Es a eso a lo que os referís? Es que a mí me resulta muy extraño que sea eso exactamente.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
6/9/2007 07:49



Pastorcillo

2379

Madrid

Iluminación de escenas-03


C – Lámparas dicroicas a 220V
Las lámparas dicroicas están disponibles actualmente en el mercado directamente  a 220V, de tal forma que su aplicación es inmediata. Estamos hablando de los foquitos de techo ya tradicionales. El aspecto de estas bombillas es el que se indica en <004-Dicroica a 220V.jpg>. Externamente se distinguen de las de 12V clásicas por la base de conexión a bayoneta.

Su aplicación en iluminación de escenas da unos resultados espectaculares y su fácil aplicación los hace muy convenientes. Es un primer paso para cualquier belenista que quiera iluminar escenas de forma especial y que ofrece varias ventajas respecto de la iluminación con LEDs, que analizaremos aquí.

Los conceptos que aquí se desarrollan están descritos gráficamente en el fichero adjunto < 003 Esquemas con dicroicas.pdf >. en estos gráficos se describen a su vez los componentes necesarios y los empalmes sencillos a ejecutar, siempre sin soldadura ni conectores especiales alguno.

Aspectos a tener en cuenta
·
Es un producto comercial Standard que se conecta directamente a la red.
·
Las potencias más normales son de 50W y 20W. Con esta última es más que suficiente para nuestras aplicaciones.
·
La amplitud del cono de luz es importante. Lo más normal es de unos 38º, pero existen bombillas de 10º, que son las que interesan. Si no se encuentran tampoco es un inconveniente extraordinario el uso de otros amplitudes.
·
Están disponibles en cualquier tipo de tienda de material eléctrico especializada o tradicional, en las grandes almacenes y superficies.
·
El casquillo de enchufe se vende junto con el foquito o se compra de forma independiente. Se reconoce porque es del tipo bayoneta. El cable que lleva el casquillo se puede empalmar bien con cinta aislante o con clema a un cable de longitud suficiente hasta el enchufe elegido.
·
Todos los esquemas que se proponen aquí no requieren ninguna capacidad especial de manejo de materiales o herramientas, estando restringidas las habilidades a atornillar y empalmar cables por métodos convencionales.

Aplicaciones
·
Pueden usarse tanto en distancias cortas (belenes familiares) como en largas, por ejemplo a 1- 1,5 m sin problemas, lo que cubre la mayoría de aplicaciones.
·
Cuanto más distante esté la escena más importante es la amplitud del haz de luz, que si es del orden de 1 m o más pide los 10º. Siempre función del área a iluminar.
·
Hay bombillas de menos de 10º pero se escapa del ámbito de este post.

Ventajas
·
Respecto de la iluminación con LEDs  el uso de dicroicas tiene la ventaja de la distancia a que es capaz de iluminar, que aquí cubre todo el rango posible, cercano y lejano. También con LED s puede conseguirse esto último, como veremos en el tipo de iluminación I, pero el circuito tiene otra dificultad.
·
Los resultados obtenidos con el método son rápidos y excepcionales desde el punto de vista de iluminación. Extremadamente gratificantes para el Belenista y para el expectador.
·
De forma sencilla, mediante un regulador de intensidad comercial-casero, puede obtenerse la regulación de intensidad del haz de luz y ajustarlo según convenga. Ver Esquema C2. Esta posibilidad tiene una especial importancia en el momento de fotografiar nuestro Belén ya que puede en aquel momento regularse la intensidad necesaria. Muchas fotos saldrían bastante mejor si se tiene esta posibilidad.


Inconvenientes

  • Las bombillas dicroicas generan calor y en el caso de 50 W es bastante fuerte, por lo que deben aislarse al máximo de su contorno si este es muy sensible al calor. Mejor usar las de 20W.
  • Su intensidad luminosa puede ser excesiva para ciertas aplicaciones, por lo que es conveniente acoplarles un regulador, como hemos dicho en el punto anterior.
  • Aunque válidas para largas distancias (1 – 2 m), la zona cubierta por el haz luminoso puede ser demasiado grande en ciertas aplicaciones, aún usando lámparas de 10º. Debe probarse previamente o instalarla dentro de un tubo que permita proyectar un haz más concentrado. Ojo con el calor disipado.

Orientación del foco

  • La orientación del haz se realiza mediante el uso de alambres normales doblados o triplicados o mediante el uso de alambres de bonsáis. Se colocan con anterioridad a su posicionamiento en el punto de origen del foco y su rigidez permite reorientar el foco según se necesite. Ver fichero <401 Alambrado de una dicroica.jpg>. La lámpara de la foto es una dicroica de 12V, pero la función del alambre es la misma.
  • Antes de su aplicación es conveniente “forrar” la conexión lámpara-casquillo, con cinta aislante o similar, para evitar desenchufes esporádicos y aislar ante posibles cortocircuitos.
  • El desenchufe esporádico mencionado, se acostumbra a producir durante la reorientación del casquillo-lámpara al forzar el conjunto para enfocar convenientemente la escena elegida.

    Material necesario
  • Una bombilla dicroica a 220-240V con su casquillo con cable (rabito de unos 15 cm)
  • Cable eléctrico normal de longitud suficiente, con enchufe en un extremo para conectar a la tensión normal (220V).
  • Clema para el otro extremo del cable para su unión con rabito del casquillo, o cinta aislante tradicional.
  • Alambre grueso, alambre normal doblado o triplicado o alambre de bonsái, que recomiendo para todo tipo de instalaciones de este tipo, por estar especialmente diseñado para estos menesteres.
  • El precio es básicamente el de la bombilla que es muy variable pero en todo caso sin importancia económica reseñable.


·         Caso especial con regulador

  • El regulador de tensión que se propone en el esquema C2 es del tipo casero, para lámparas de pie o de mesa, de venta en cualquier tienda de electricidad. Este es el componente caro del conjunto C2 ya que su precio puede estar entre 25 y 35 €. Pero el resultado vale la pena. Es difícil convencer a alguien de que vale la pena gastarse 30€ para hacer una buena foto o darle el “toque” preciso a la iluminación de una escena, pero puedo asegurar que después de haberlo probado se entiende la recomendación de usarlo. Además puede reutilizarse para otros cometidos los años próximos.

Aplicaciones prácticas
Las veremos en conjunto con el método D – Lámparas dicroicas a 12V, en el post siguiente.



Modificado por Geni 6/9/2007 08:06




(004 Dicroica a 220V.jpg)



(401 Alambrado de una dicroica.jpg)



Adjuntos
----------------
Adjuntos 003 Esquemas con dicroicas.pdf (21KB - 1937 descargas)
Adjuntos 004 Dicroica a 220V.jpg (182KB - 996 descargas)
Adjuntos 401 Alambrado de una dicroica.jpg (183KB - 1082 descargas)
A angel-es, banbi, bob-trenzzas y ManuelBGomez les gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
6/9/2007 16:25



Pastorcillo

2379

Madrid

Informo a los interesados que el fichero del post anterior <03 Esquemas con dicroicas.pdf> tenía una errata, en último apartado, que ha sido corregido y el fichero sustituído.

Un buen amigo del foro me lo ha advertido, lo que le agradezco doblemente, por que se ha tomado la molestia de advertirme y por que se lo ha leído de verdad..lo que me halaga por tratarse de quien es.

Veré lo que hago com mi "revisor de edición" que no me lo advirtió a tiempo y que, el tio, aún no se había dado cuenta. Lo tendsré que despedir o sancionar.

Perdonad la errata. Decía en el título:  sin conector , cuando debia decir: con conector, como era obvio.



Modificado por Geni 6/9/2007 16:25
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página

congonsa

1043
Murcia
congonsa
6/9/2007 17:02



Pastorcillo

1043

Murcia
Geni por aqui en mi zona ese tipo de engache o pata de la lampara se le llama de cebador.

Modificado por congonsa 6/9/2007 19:02




(cebador.jpg)



Adjuntos
----------------
Adjuntos cebador.jpg (2KB - 602 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
6/9/2007 18:30



Pastorcillo

2379

Madrid

AVISO PARA NAVEGANTES

He recibido varios privados, muy amables por cierto, y que agradezco como no podría ser menos, en los que intuyo que se supone que esta serie de posts va a tratar el tema de iluminación de Belenes en general. Es decir, iluminación general de un Belén, usando controladores de luces, celajes, luces de colores, amanecer, atardecer...

Siento defraudar a quién pensaba enfocar su Belén 2006 pensando en este tipo de información, pero no voy a tratar nada de este tema en esta serie, como creo que he expuesto en el primer post claramente, incluso con un índice de todos ellos para no llevarnos a engaño.

Lo siento.



Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
7/9/2007 08:21



Pastorcillo

2379

Madrid

Iluminación de escenas-04



Aplica aquí, en principio, todo lo básico dicho para el método C de lámparas dicroicas a 220V.

D – Lámparas dicroicas a 12V

Como esquema y detalles de montaje referirse al D1 y D2 del fichero < 003 Esquemas con dicroicas.pdf >.

El método D es una variante del anterior ya que requiere un alimentador o un transformador a 12V y no se puede conectar directamente a la red. Históricamente el método D es anterior al C, ya que las lámparas dicroicas a 220V son recientes, de unos pocos años. De hecho todas mis construcciones con dicroicas son del tipo D, lógicamente. Ver <005 Dicroica a 12V.jpg>.

El método tiene la misma aplicación que en el caso C, es idéntico en resultados, con sus dos variantes D1 y D2 es decir con o sin regulador y tiene la ventaja de poder aprovecharse “trastos viejos”, lo que reduce su coste necesariamente, excepto en el regulador.

Aspectos a tener en cuenta

Para el resto de características, ventajas e inconvenientes y orientación del foco, referirse a lo dicho en el método C.

Material necesario
·         Una bombilla dicroica a 12V con su casquillo con cable (rabito de uso 15 cm)
·         Cable eléctrico normal de longitud suficiente, con enchufe macho en el extremo que conecta a la red (220V).
·         Clemas para el otro extremo del cable que conecta con el rabito del casquillo, o cinta aislante tradicional. El resto de empalmes son atornillados o con clemas ya incluidas en el transformador.
·         Alambre grueso, alambre normal doblado o triplicado o alambre de bonsái, que recomiendo para todo tipo de instalaciones de este tipo, por estar especialmente diseñado para estos menesteres.
·         Trafo de 220-12V
·         El precio lo forma básicamente la bombilla y el trafo, que son muy variables pero en todo caso sin importancia económica reseñable. Lo que aquí se propone es reutilización de componentes existentes en todas las casas en desuso, por lo que es muy económico
·         Para el esquema con regulador de intensidad, que se recomienda, aplica lo dicho en el método C.  Aquí se trata de una primera compra, ya que dicho tipo de artilugios no acostumbran a estar disponibles en las casas.

Ejemplos de aplicación
El modelo D2 puede verse en la selección indicada en el fichero <006 Conjunto dicroica a 12V con regulador.jpg>. Como puede observarse todas las uniones son con clemas (forradas con cinta marrón para protección) o atornilladas, como en el caso del transformador (visible) y del regulador (en su interior; un solo hilo, el otro “pasa de largo”).

Puede también observarse en 006 el uso de un alambre para el guiado del conjunto, como se recomendó en el anterior post.

En cuanto a su aplicación práctica adjunto varias ficheros de fotos, que ya aparecieron en este foro con anterioridad, que ilustran el resultado de la aplicación de lámparas dicroicas: <007 Dicroica-01.jpg>, <008 Dicroica-02.jpg>, <009 Dicroica-03.jpg> y <010 Dicroica-04.jpg>.


La colocación de las lámparas en las tres primeras es en un lateral del techo de la cueva y la luminosidad y el enfoque se ha conseguido siempre con el regulador instalado en el circuito. La regulación de la luz cuando se hacen fotos debe modificarse a la baja, pues generalmente no es necesaria tanta luminosidad para la obtención de fotos, que si no quedan casi veladas.

La foto 010,  se ha obtenido con la lámpara situada en una cuevecita semihundida en el suelo, bastante lejos del ángel de la Anunciación. Produce un efecto tal que los más curiosos tardan un buen rato en “localizarlo”, pues la tendencia es mirar hacia arriba. Si está suficientemente alejada de la imagen iluminada, el efecto es muy bonito y “misterioso”; es decir no se sabe de dónde viene el haz de luz. Para ello debe usarse la lámpara de 10º de amplitud de haz.

Y el lunes continuamos, de tal forma que permita digerir los posts anteriores y no provoque atasco. Y empezamos con LEDs. Buen fin de semana a todos.





(005-Dicroica a 12V.jpg)



(006 Conjunto dicroica a 12V con regulador.jpg)



(007 Dicroica-01.jpg)



(008 Dicroica-02.jpg)



(009 Dicroica-03.jpg)



(010 Dicroica-04.jpg)



Adjuntos
----------------
Adjuntos 005-Dicroica a 12V.jpg (32KB - 884 descargas)
Adjuntos 006 Conjunto dicroica a 12V con regulador.jpg (220KB - 1105 descargas)
Adjuntos 007 Dicroica-01.jpg (127KB - 891 descargas)
Adjuntos 008 Dicroica-02.jpg (147KB - 839 descargas)
Adjuntos 009 Dicroica-03.jpg (293KB - 702 descargas)
Adjuntos 010 Dicroica-04.jpg (224KB - 762 descargas)
A angel-es, banbi, bob-trenzzas y ManuelBGomez les gusta esto.
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
7/9/2007 08:52



Pastorcillo

2962

Zaragoza
Geni - 7/9/2007 08:21

Como puede observarse todas las uniones son con clemas (forradas con cinta marrón para protección) o atornilladas.



Perdona mi ignorancia pero... ¿qué es un trafo?... ¿qué son clemas?... Seguro que más de un novat@ se pregunta lo mismo... o quizás por nuestra tierra se llaman de otra forma.

Supongo que cuando hablas de clemas te refieres a fichas de conexión para cables... en tu foto las clemas como tú las llamas están cubiertas por cinta aislante como tú mismo dices... luego no se puede ver si hablamos de lo mismo... ya nos contarás.

Gracias Rey Negrito por este tutorial.

Modificado por Suny 7/9/2007 09:52




(fichadeconexion01.jpg)



Adjuntos
----------------
Adjuntos fichadeconexion01.jpg (2KB - 609 descargas)
Parte superior de la página Parte inferior de la página
Oriente

2627
Pamplona
Oriente
7/9/2007 09:53


Pastorcillo

2627

Pamplona
Trafo = transformador, Clema = regleta = ficha = artilugio para realizar conexiones de cables
Parte superior de la página Parte inferior de la página

julen

2118
navarra
julen
7/9/2007 09:56



Pastorcillo

2118

navarra
Geni, estupendo lo que estas haciendo. Y como lo estas haciendo. Los compañeros de Madrid, tienen un chollo.
Parte superior de la página Parte inferior de la página

Yorkers

83
Arica-Chile
Yorkers
7/9/2007 23:42



Pastorcillo

83

Arica-Chile
Hola Geni, gracias por post. bueno he puesto una foto de los elementos que compre, gracias por tu ayuda... dale ???


Te cuidas


Tau


Leand
Parte superior de la página Parte inferior de la página
Orki

4
Madrid
Orki
8/9/2007 12:52


Pastorcillo

4

Madrid
Hola Geni

Ante todo gracias por este curso para que nos animenos un poco los "aprendices de chispas" y ahora como siempre ... la duda

En tus esquemas de luces dicroicas con transformador de 220v-12v hablas de poner un regulador de intensidad antes del transformador. En mi caso dispongo del mencionado transformador pero con un reglaje de ¿potencia? que va desde 1.5 v a 12 v, con saltos de 1,5 v entre reglaje y reglaje y mi duda es si yo obtendría el mismo resultado subiendo y bajando el reglaje que con un regulador de intensidad, por lo que el conjunto sería mas económico.

Las características del transformador son:

INPUT: AC220V 50/60Hz
OUTPUT: DC 1,5V - 12V 1000mA

Nota: Dispone de cambio de polaridad
Parte superior de la página Parte inferior de la página

huésped extranjero

220
Sicilia (ITALIA)
huésped extranjero
8/9/2007 14:40



Pastorcillo

220

Sicilia (ITALIA)
Antepuesto que tu transformador eroga un corriente máxima de 1000 MA = 1A, a 12Volt tiene una potencia máxima de 12V x 1A =12 W.
En consideración que, para no hacer trabajar bajo estrés tu alimentador, es preferible no superar 80% de su potencia máxima, podrás retirar no más de 10 W.
Ya que Genios cita lámparas dicroiche de 20 W de potencia, tu alimentador no queda para nada bien en cuanto se quemaría dentro de pocos minutos.

Saludos

Aldo
Parte superior de la página Parte inferior de la página
Orki

4
Madrid
Orki
8/9/2007 16:39


Pastorcillo

4

Madrid
Gracias Aldo

Por lo que me indicas y en pocas palabras "mejor no hacerlo" por la potencia de la lampara, luego lo que me falla es el tipo de iluminación o el transformador que no se adapta al tipo de bombillas aqui explicado, por lo que mi duda ahora es saber que hay que buscar en las caracteristicas de un transformador para se que ajuste a lo que queremos en ilumunación. Algo que seguro para mas de uno puede ser muy sencillo de saber, en mi caso que no tengo mas conocimientos que los de saber que si uno dos cables, pasa la corriente y sin saber distinguir entre voltios, watios, amperios, culombios ... que es lo que realmente hay que buscar en las caracteristicas tecnicas que aparecen en los transformadores.

Gracias a ti y a todos los foreros y un saludo
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
8/9/2007 17:31



Pastorcillo

2379

Madrid

Querido Orki, lo que tu tienes no tiene nada que ve con el regulador que yo menciono.

Lo tuyo es un alimentador, vulgo transformador variable desde 220V a tensiones desde 1,5V a 12V. Esto viene explicado más adelante en esta serie. Por esto a nuestro Huesped extranjero  se le han puesto los pelos de punta y no es para menos. Tu aparato se utiliza para, a partir de la corriente ordinaria en 220V de corriente alterna (CA), pasar a una salida en corriente contínua (CC) y así alimentar a componentes que necesiten tensiones de alimentación entre 1,5V hasta 12V, en corriente contínua.

Supongo que el aparatito que menionas es uno de los que incluyo en foto y que forma parte de 4 o 5 posts más adelante. Adjunto 2 fotos para ver si se trata de uno de estos.

El regulador de intensidad al que me refiero, está en una de las fotos que he colocado, y es un aparatito en distintas formas en el comercio,









(068 Detalle del alimentador.JPG)



(036 Alimentador hasta 12V de polaridad invertible.jpg)



(Regulador de intensidad de llÃmpara de mesa o mesilla.jpg)



Adjuntos
----------------
Adjuntos 068 Detalle del alimentador.JPG (194KB - 420 descargas)
Adjuntos 036 Alimentador hasta 12V de polaridad invertible.jpg (244KB - 423 descargas)
Adjuntos Regulador de intensidad de llÃmpara de mesa o mesilla.jpg (262KB - 390 descargas)
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página
Orki

4
Madrid
Orki
8/9/2007 17:57


Pastorcillo

4

Madrid

Gracias a ti tambien Geni

 En primer lugar gracias por avisarme de los graves peligros que podría correr si uso este tipo de iluminación y que como me indicas, a nuestro amigo Aldo le pone los pelos de punta, pero no te preocupes a antes de intentar hacer experimentos que vayan mas lejos de usar agua y solo dentro de un vaso para calmar la sed, si tengo dudas preguntaré o realizaré pruebas a lo largo de bastante tiempo, por eso entre otras cosas he puesto las caracteristicas de uno de los transformadores de que dispongo y que basicamente es el que aparece en la foto titulada

036 Alimentador hasta 12V de polaridad invertible
Asi que como verás no tengo intención de competir con nuestro alcalde el Sr. Gallardon, en crear una antorcha olimpica para Madrid, en mi propia casa y agradezco vuestro interes, no obstante posiblemente no pase de poder usar una cuarta parte de lo que vas a explicar en este curso y lo que ponga en practica será de poca potencia, aunque por ello no deja de ser igual de peligroso en una casa si no se toman las medidas adecuadas
Gracias y un saludo
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
8/9/2007 18:30



Pastorcillo

2379

Madrid

Orki, me has dejado preocupado, ya que es una aparato que considero "ordinario" de tienda de electricidad normal, del barrio, nada especializada.

Ahí tienes una foto resultado de una "trepanación urgente al aparato" Su conexionado es muy sencillo, como puedes ver. El único inconveniente: el precio, depende de la loteria claro  y de los aperitivos que quieras ahorrarte. No se porqué me ha salido tan pequeño esto....





(Regulador de intensidad abierto.jpg)



Adjuntos
----------------
Adjuntos Regulador de intensidad abierto.jpg (297KB - 463 descargas)
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página
Orki

4
Madrid
Orki
8/9/2007 18:50


Pastorcillo

4

Madrid

Gracias nuevamente Geni

 No te preocupes en demasia por el tema, ya que como he indicado en otro post que aparecerá en el foro en algún momento (tengo que esperar a que validen mis mensajes como en una dictadura cualquiera) no suelo hacer locuras sin intentar saber antes los resultados o al menos preguntar que puede pasar, (tampoco tengo problemas en preguntar sobre lo que no se) por eso el tema de poner las caractetisticas del transformador con regulador que tengo y que es similar al que aparece en tu segunda fotografía de transformadores y que amablemente has subido al foro. (tomo nota para hacer lo mismo en futuros post y evitar trabajo a los demás).

 Evidentemente también tomo nota en cuanto a lo de comprar material en tiendas especializadas para evitar sustos y ya me he apuntado a un par de cursos por internet sobre electricidad basica para no maltratar tu corazón y el de otros foreros como Aldo, con los sobresaltos y que podais llegar a Navidad.

 Salu2, Jose

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
10/9/2007 13:36



Pastorcillo

2379

Madrid

Iluminación de escenas -05

Catálogo de materiales y componentes

Queridos amigos, he tenido una cierta sorpresa al comprobar que lo que dije al principio en el primer post de esta serie, era verdad, pero más de lo que creía. Es decir, creyendo estar escribiendo de forma que todo el mundo lo entendiera, parece que estoy topando con algo con lo que no había contado, y es el desconocimiento de ciertos materiales que estamos usando en estos posts.

Algunos lo han dicho claramente en el foro, otros me han escrito privados.

He decidido parar un día esta serie y publicar un catálogo de los materiales y componentes que estamos utilizando en la serie, que adjunto, y así facilitar la entrada a la misma a los que lo necesitan de verdad. No creo que a Pitagorín y al Huésped extranjero les deje preocupados el retraso que sufre la serie.

Este catálogo es fotográfico, como algunos han pedido, e incluye además

Desde ahora espero que sea útil a mucha más gente.





Adjuntos
----------------
Adjuntos CattÃlogo de materiales y componentes-01.pdf (297KB - 5717 descargas)
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página

paizga

paizga
10/9/2007 13:47





Muchas gracias Geni.
Mas claro que el Led...
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
10/9/2007 20:40



Pastorcillo

2379

Madrid



Nota sobre el catálogo de materiales y componentes del post 05: Neón



He recibido de un buen amigo forero, una sugerencia sobre los datos que relaciono con el concepto Neón en el catálogo que se adjuntó en el post anterior, que creo que es importante para el alumno aplicado.

Se trata del valor de la resistencia que mencioné como de 1.000.000 de Ohmnios, 1MOhmnio, que en realidad es función de la característica del neón de que se trate. Cada uno de su padre y de su madre.

Valores a partir de 100.000 Ohmnios hasta el indicado son válidos siempre que este sea el valor que el neón requiera. El que se indica en la foto, comercial, sí requiere el valor alto de 1MOhmnio, pero cuando uno mismo es el que lo construye a partir de un neón y de una resistencia, deberá tenerse en cuenta las características de dicho neón según su fabricante para calcular el valor de la resistencia a aplicar.

La forma de calcular este valor de la resistencia, está en 24 posts de este foro por lo que obvio su repetición.

En todo caso, debo indicar, que un valor más alto que el necesario se traduce únicamente en una menor luminosidad del neón en cuestión.

A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
11/9/2007 08:15



Pastorcillo

2379

Madrid

Iluminación de escenas-06


E – LEDs a 220V


Introducción
Recientemente el uso de LEDs se ha desarrollado fuertemente, en especial cuando las casas comerciales con WEB los han puesto a disposición del Belenista no experto en electrónica. Aquí, en el Foro, empezamos a hablar de LEDs hace casi dos años y últimamente con el boom de los mismos y la incorporación en el Foro de expertos electrónicos nacionales y extranjeros, hay ríos de tinta escritos, por lo que obvio su presentación.

En todo caso recomiendo el uso del BUSCAR, como siempre, con el texto LED y de ahí sale una lista infinita de información.  En particular, recomiendo por su carácter gráfico e instructivo, referirse al post:

https://foro.belenismo.net/forums/thread-view.asp?tid=5491&start=1&highlight=LED&highlightmode=1

Pero el Belenista no experto en electrónica y que no quiere soldar componentes, puede olvidarse de todo lo anterior, pues el que aquí se presenta es de “comprar y enchufar”.

Aunque parezca repetitivo con el post anterior  la aplicación de LEDs en iluminación de escenas o figuras cercanas da unos resultados espectaculares y su fácil aplicación los hace muy convenientes. No obstante tiene limitaciones, que analizaremos.

Aspectos a tener en cuenta
·
Es un producto comercial Standard que se conecta directamente a la red. Está a la venta en casi todas las WEBs de suministradores Belenistas cuyas lista aparecen en el Foro y son bien conocidas.
·
Hay básicamente dos formatos:
o
En un primer caso se presenta como un cable con enchufe, con circuito dentro de una caja integrada con el cable que, en el otro extremo está equipado con un LED; ver ejemplos en los ficheros <013 LED a 220V comercial-01.JPG> y <014 LED a 220V comercial-02.JPG> Algunas casas permiten acoplar 2 o más LEDs en el mismo cable-circuito; ver fichero <015 LED triple a 220V comercial.jpg>.

o       Un segundo formato, proporciona únicamente el circuito en caja, con salidas con clemas para enchufar, por una lado un cable  con clavija ordinaria para su conexión a 220V y por el otro un segundo cable que conecta con las patillas del LED al que puede unirse el cable con clemas o simple conexión tradicional con cinta aislante. Ver fichero <016 Conjunto LED a 220V.jpg> . Pueden conectarse varios LEDs en paralelo también, como en el caso anterior. Ver detalle en el fichero <017 detalle 2 LEDs rojos a 220V.jpg>

Aplicaciones
·
El LED emite luz básicamente en un sola dirección, lo que lo hace inestimable como foco, si bien su alcance es limitado. Pueden usarse únicamente en distancias cortas. Ver <018 Haz de un LED.jpg> .
·
Hay muchísimo tipos de LEDs que no nos importan. En general el que se suministra en conjuntos comerciales como los mencionados son de alta luminosidad, que es el que interesa. Entraremos en este tema con más profundidad en el método H.
·
Ideal para, a cortas distancias, iluminar una figura en especial o una pequeña escena, que queramos resaltar dentro de un conjunto generalmente oscuro o poco iluminado.
·
Los hay en colores diversos, pero a efectos Belenistas el único con aplicación bien definida es el de color blanco. En el fichero 016, como ejemplo de este montaje a 220V,  el doble LED incluido es rojo, pero se trataba allí de conseguir un efecto especial que necesitaba de este color, pero que no nos interesa en este momento.
·
La regulación de su intensidad, aunque posible, no tiene mucho sentido debido al uso  deseado del mismo. En cualquier caso no se incluye en este método.

Ventajas
·
No emite prácticamente calor, por lo que puede colocarse en cualquier sitio sin especial precaución. Los que usen poliestireno en sus construcciones, pueden embeberlo dentro de ellas sin peligro alguno.
·
Repito aquí lo dicho para dicroicas teniendo en cuenta lo anterior: los resultados obtenidos con los LEDs son rápidos y excepcionales desde el punto de vista de iluminación a corta distancia. Extremadamente gratificantes para el Belenista y para el que lo ve.
·
Permiten destacar figuras que de otra forma “no se ven” y que con tanto cariño hemos seleccionado y comprado.
·
Aunque destinadas básicamente a exteriores, tiene especial aplicación en interiores, en figuras o detalles situadas en zonas donde “el calor” es un inconveniente y
o
el uso de bombillas convencionales puede presentar problemas, o
o
el uso de neones, por su tonalidad rojiza, no interesa, o
o
se quiere dar cierta tonalidad que contraste con el entorno, por ejemplo usando LEDs de color verde, azules o amarillos. Para tonalidades internas rojizas, es más práctico el uso de neones.

Inconvenientes
·
No los conozco. Siempre que nos limitemos a las aplicaciones que se suponen y se han descrito anteriormente.

Orientación del foco
·
Dirigiendo el frontal del LED hacia donde se quiere, sin más. No requiere elementos externos de guiado.
·
Debo precisar que es aconsejable que todo foco cuya fuente sea un pequeño elemento, disponga de un alambre de guiado como el indicado para las lámparas dicroicas. Si sirve para algo, indico que yo siempre los pongo. El motivo es que así se facilita el enfoque preciso cuando así se requiere…que es casi siempre.

Material necesario
·
El conjunto comprado.
·
Su precio no es significativo económicamente y que me perdone Paizga, pero es así. Estamos hablando de menos de 5€, por ejemplo.


Ejemplos de aplicación
Es difícil exponer resultados de su aplicación, ya que debido al objetivo buscado en este tipo de iluminación, precisamente no se nota en las fotos ni en la realidad o no debe notarse si está bien instalado. Más aún, en ciertos casos si se nota es que no está bien aplicado.

Debe entenderse lo anterior ya que estamos hablando de pequeña potencia (a diferencia con las dicroicas), pequeñas iluminaciones, pequeños detalles.

Incluyo el fichero <019 aplicación de un LED para un pastor.jpg> como ejemplo de lo dicho. La foto está en mi Belén de casa de 2006, y la puse en el álbum correspondiente. Podéis ver que no es evidente donde está aplicado el LED, pero si puedo indicar que todos los que han visto el Belén, entre ellos dos foreros, han visto un pastor que bajaba por una pendiente entrando en la cueva a ver al Niño. Y puedo asegurar que el sitio estaba oscuro y el pastor no se hubiera visto si no se instala un LED blanco en una pared cercana a él dentro de la cueva enfocando al pastor.
El objetivo se conseguía de forma que no se ve nada, entendiendo por ello que no se ve ni de dónde viene la luz, ni si hay realmente luz o no. Pero la figura “se ve”.



Modificado por Geni 11/9/2007 08:26




(013 LED a 220V comercial-01.jpg)



(014 LED a 220V comercial-02.gif)



(015 LED triple a 220V comercial.jpg)



(016 Conjunto LED a 220V.jpg)



(017- Detalle 2 LEDs rojos a 220V.jpg)



(018 Haz de un LED.jpg)



(019 Aplicacion de un LED para un pastor.jpg)



Adjuntos
----------------
Adjuntos 013 LED a 220V comercial-01.jpg (7KB - 501 descargas)
Adjuntos 014 LED a 220V comercial-02.gif (58KB - 440 descargas)
Adjuntos 015 LED triple a 220V comercial.jpg (7KB - 447 descargas)
Adjuntos 016 Conjunto LED a 220V.jpg (224KB - 514 descargas)
Adjuntos 017- Detalle 2 LEDs rojos a 220V.jpg (164KB - 450 descargas)
Adjuntos 018 Haz de un LED.jpg (104KB - 431 descargas)
Adjuntos 019 Aplicacion de un LED para un pastor.jpg (245KB - 518 descargas)
A banbi y bob-trenzzas les gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
12/9/2007 07:30



Pastorcillo

2379

Madrid

Iluminación de escenas-07



       F – Foco de iluminación convencional

Introducción
Se trata aquí de focos del comercio que se utilizan para iluminación convencional de zopnas de una cierta amplitud ya una cierta distancia. Por lo que su ámbito de aplicación en Belenes queda casi restringido a grandes Belenes o a Belenes con dosel, techo, embocadura, etc, etc. Proporcionan luz a “cualquier distancia” por lo que pueden utilizarse para todo tipo de Belenes.

Hace unos años su precio no era despreciable, pero últimamente se han abaratado y su aplicación es más corriente.

Su aplicación es de especial importancia en “Belenes por escenas” como dijimos en el post nº 02 y en Belenes de tipo catequético.

Su abaratamiento los hace asequibles y su uso en Belenes con techo, dosel y embocadura es muy adecuado.

Por el tamaño de este tipo de Belenes, generalmente del tipo público, aquí se supone que el usuario Belenista es un experto o tiene un experto  al lado, pero son de tan fácil aplicación, “comprar y enchufar”, que me ha parecido interesante incluirlos en esta parte de los posts de iluminación de aplicación “sin dificultad”.

El fichero <020 Foco convencional.jpg> muestra un ejemplo de este tipo de focos.

Aspectos a tener en cuenta

Aplicaciones
·          En Belenes, generalmente, con programador, lo que permite iluminar determinadas escenas en tiempos bien definidos del ciclo noche-día.
·          Dicho lo anterior, su uso puede ampliarse a Belenes de menor tamaño, sin programador, para iluminar la escena principal, por ejemplo, el Nacimiento.
·          Puede aplicarse regulación de intensidad luminosa, con el mismo aparato descrito con las lámparas dicroicas, de tipo aplicación casera. Única consideración, la potencia de la lámpara, pero no es un problema hasta los 50W e incluso más.
·          El montaje puede ser de

Ventajas
·          La distancia de iluminación que permite su instalación alejada de la escena
·          El haz paralelo, que permite restringir la zona iluminada a pesar de estar situado el foco a gran distancia (1,5- 2m por ejemplo).

Inconvenientes

Orientación del foco
·          Disponen de elementos que permiten el giro y pivotar. Ver ficheros anteriores.

Material necesario
·          El foco comprado con su cable de conexión. Disponen de transformador incorporado dentro de la carcasa. Ver 022.
·          Su precio es del orden de los 30€. Los hay de mucho mayor precio en función de su potencia y características de haz paralelo restringido, etc.

Ejemplos de aplicación
La aplicación se encuentra en Belenes de grandes dimensiones, en general, pero no obstante por lo indicado más arriba, sobre el posible desmontaje del foco, puede utilizarse en espacios más reducidos, lo que debemos tener en cuenta ya que no es necesario colgar el foco y puede montarse en la parte superior únicamente la bombilla y colocar el transformador, que es la parte grande y pesada,  en otro sitio más cómodo.

Incluyo fotos del Belén de Ocaña en el que se usa de forma intensiva todo tipo de focos convencionaldes. Los que hayan visitado los Belenes de Ocaña y del Santísimo Cristo de la Victoria de madrid, pueden darse una buena cuenta de su utilización. Se trata de Belenes cuya exposición , excepto en ciertos momentos, está basada en escenas que por lo tanto deben iluminarse diferenciadas del resto. Cuanto más complejo es el sistema de control del belén, más necesario es su uso. Influye también el que al permitir regulación facilita su uso en los ciclos noche-día.

Se incluyen las siguientes fotos del Belén de Ocaña: <023 Ocaña. Focos en techo en vista general.jpg> , <024 Ocaña Ejemplo aplicación-El Bautista.jpg> y <025 Ocaña. Ejemplo aplicación-Anunciacion pastores.jpg>.

Acotación sobre focos
Actualmente están disponibles en el mercado lámparas a base de varios LEDs integrados,  de aspecto similar a las dicroicas. Ver ejemplo comercial en <026 Lampara a LEDs blancos-12V.jpg> . La variedad comercial es importante, tanto en tensiones de alimentación (entre 12 y 220V, por ejemplo), como por potencia e incluso están disponibles para sustituir directamente las lámparas de nuestros “foquitos del cuarto de baño”, a un precio un poco prohibitivo…pero, eso si, duran 10.000 veces más, lo que les hace muy interesantes en nuestra corta vida (a ver quién lo comprueba)

Estas lámparas pueden asimilarse, en ciertas potencias, a pequeños focos realmente, y tienen un precio que en ciertos rangos de potencia y tensión, resulta similar o por debajo del de los focos convencionales sencillos, como el indicado en este método F, pero tienen ciertos inconvenientes:

Si alguien está interesado en saber más al respecto, le ofrezco la siguiente dirección, de un especialista en estos suministros, digamos, “exóticos”. Personalmente he comprado varios de los productos de esta casa y son muy serios y profesionales.

http://www.citysound.net/indicex.asp?indice=ARAB&b=+%28NOMBRE%5Farticulo+Like+%27%25led%25%27+OR+MODELO%5Farticulo+Like+%27%25led%25%27+OR+MARCA%5Farticulo+Like+%27%25led%25%27%29++and+&cb=led&fb=9

Por todo lo anterior, propongo en el método I un sistema a base de LEDs aprovechando focos de linternas de LEDs de bajo precio (compradas en “todo a 100”), convenientemente modificados, que por su morfología proporcionan un haz de luz suficientemente concentrado. Estos focos requieren cierta experiencia en soldadura de componentes y por esto se han colocado al final de esta serie.

Nota final
Con este post se terminan los métodos de iluminación de escenas cuya aplicación no presenta dificultad alguna en general y están al alcance de cualquier Belenista.
A partir del siguiente, y con dificultad creciente, se presentan tres métodos, que tienen en común que requieren ciertos conocimientos de soldadura.





(020 Foco convencional.jpg)



(021 Caracteristicas foco convencional.jpg)



(022 Despiece foco convencional.jpg)



(023 OcaaÃa. Focos en techo en vista genera.jpg)



(024 OcaaÃa. Ejemplo de aplicaciiÃn-El Bautista.jpg)



(025 OcaaÃa. Ejemplo de aplicciiÃn-Anunciacion pastores.jpg)

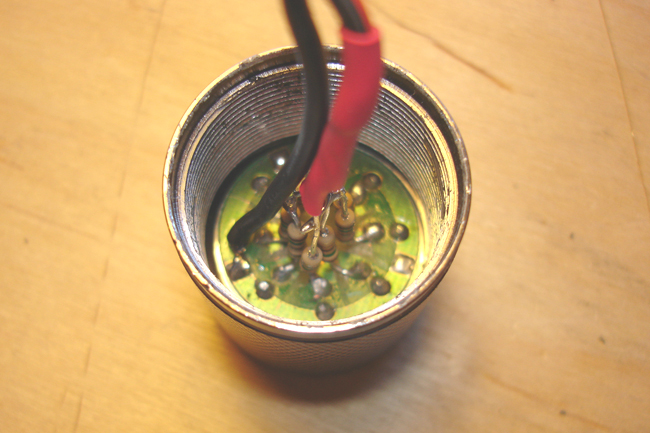

(026 Lampara a LEDs blancos-12V.jpg)



Adjuntos
----------------
Adjuntos 020 Foco convencional.jpg (293KB - 411 descargas)
Adjuntos 021 Caracteristicas foco convencional.jpg (86KB - 384 descargas)
Adjuntos 022 Despiece foco convencional.jpg (112KB - 480 descargas)
Adjuntos 023 OcaaÃa. Focos en techo en vista genera.jpg (295KB - 460 descargas)
Adjuntos 024 OcaaÃa. Ejemplo de aplicaciiÃn-El Bautista.jpg (247KB - 456 descargas)
Adjuntos 025 OcaaÃa. Ejemplo de aplicciiÃn-Anunciacion pastores.jpg (293KB - 473 descargas)
Adjuntos 026 Lampara a LEDs blancos-12V.jpg (44KB - 463 descargas)
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
13/9/2007 08:31



Pastorcillo

2379

Madrid

Iluminación de escenas-08


G – Foco convencional con efecto especial (Rayo de luz)

Introducción
El cine nos ha obsequiado recientemente con una película titulada Natividad que posee bellas estampas de un Belén viviente con efectos realmente espectaculares. Uno de ellos, en la propia cueva, en nuestro Belén clásico, reproduce un rayo de luz que con origen teórico en la estrella de Belén, ilumina la Sagrada Familia en un momento que reproduce muy exactamente lo que nosotros, los Belenistas, exponemos año tras año.

El rayo atraviesa el techo de la cueva y el efecto es sorprendente.

Pero en el cine hay muchos especialistas en iluminación y sucede que el rayo “se ve”. Si uno intenta reproducir la misma escena con un foco convencional, con fondo oscuro o azulón como en la fase noche de nuestros Belenes, pues resulta que “no se ve”, ante la sorpresa del aficionado. El motivo no es otro que para que la luz se vea es necesario que “ilumine” partículas que reflejen  y detecten la luz del rayo. Es decir debe haber “algo” en el aire que refleje la luz, polvo, vapor de agua en suspensión, humo…etc.

En este post se expone un método que permite visualizar el rayo susodicho para su aplicación en un Belén, intentando imitar a los cineastas por métodos accesibles. Lo he denominado Rayo de luz.

Este método podría haberse incluido en la serie anterior de construcciones sin dificultad, ya que se indica una opción que no requiere soldadura alguna. En todo caso, su construcción sí necesita una dedicación especial que, aunque elemental, lo distingue de los anteriores métodos.

Diseño conceptual



https://foro.belenismo.net/forums/thread-view.asp?tid=196&posts=4
https://foro.belenismo.net/forums/thread-view.asp?tid=342&posts=8
https://foro.belenismo.net/forums/thread-view.asp?tid=450&posts=12
https://foro.belenismo.net/forums/thread-view.asp?tid=719&posts=15

Aspectos constructivos
Para facilitar el desarrollo de su construcción vamos a distinguir 3 partes sin dificultad reseñable:
A-
Instalación del fumígeno en la tapa del depósito que contiene el líquido fumígeno. No tiene dificultad alguna, con la excepción de que es un elemento delicado y como tal debe manejarse.
B-
Alimentación eléctrica al fumígeno. Necesita una conexión a un alimentador sobre la que se da una alternativa sencilla, distinta del sistema de soldadura.
C-
Instalación final. Sin dificultad.

A- Instalación del fumígeno
·
El fumígeno, como se explica en el gráfico 028, debe instalarse en contacto directo con el líquido fumígeno, que a través de un tubito sube por capilaridad hasta la cámara de electrólisis en donde se produce el humo.
·          El depósito del líquido debe tener unos 20 mm de fondo, lo que coincide con la profundidad de las bandejas de comida de los aviones.
·          El fumígeno se encaja en la tapa de madera provista de listones laterales y final para que permita fácilmente el deslizamiento para mantenimiento. Los dos cables eléctricos se doblan y se dirigen hacia la tapa que atraviesan para su conexión con el alimentador.
·          En las siguientes ficheros se describe la operación descrita. He mezclado fotos ya disponibles con otras actuales para mejor detallar el proceso. El conexionado eléctrico se tratará aparte por lo que en esta fase no interesa detenerse en él:

o        <028 Fumigeno Seuthe 503.jpg>
o
<029 Fumigeno. Detalle. Jpg>
o
<030 Deposito con tapa deslizante.jpg>
o
<031 Fumígeno encajado por debajo en tapa deposito.jpg>
o
<032 Fumigeno encajado en la tapa de perfil.jpg>
o
<033 Fumigeno conjunto instalado.Vista lateral con deposito.jpg>
o
<034 Fumigeno encajado vista por encima.jpg>

Mañana continuamos con la conexión eléctrica del fumígeno.





(028 FuimmÃgeno Seuthe 503.jpg)



(029 Fumigeno. detalle.jpg)



(030 DeppÃsito con tapa deslizante.jpg)



(031 FummÃgeno encajado por debajo en tapa deppÃsito.jpg)



(032 FummÃgeno encajado en la tapa de perfil.jpg)



(033 Fumigeno conjunto instalado. Vista lateral con deposito.jpg)



(034 FummÃgeno encajado visto por encima.jpg)



Adjuntos
----------------
Adjuntos 027 Esquema del rayo de luz.pdf (31KB - 1105 descargas)
Adjuntos 028 FuimmÃgeno Seuthe 503.jpg (241KB - 428 descargas)
Adjuntos 029 Fumigeno. detalle.jpg (287KB - 409 descargas)
Adjuntos 030 DeppÃsito con tapa deslizante.jpg (270KB - 397 descargas)
Adjuntos 031 FummÃgeno encajado por debajo en tapa deppÃsito.jpg (251KB - 392 descargas)
Adjuntos 032 FummÃgeno encajado en la tapa de perfil.jpg (107KB - 401 descargas)
Adjuntos 033 Fumigeno conjunto instalado. Vista lateral con deposito.jpg (217KB - 394 descargas)
Adjuntos 034 FummÃgeno encajado visto por encima.jpg (193KB - 405 descargas)
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
14/9/2007 07:37



Pastorcillo

2379

Madrid

Iluminación de escenas-09

           G – Rayo de luz. (Continuación)

Ayer terminamos de instalar el fumígeno, hoy continuamos con su alimentación eléctrica.

B- Alimentación eléctrica al fumígeno

  •   Este fumígeno debe alimentarse a una tensión que, por experiencia personal, puede variar entre 7,5 y 12V, aunque la casa lo tiene previsto para 16V, pero a esta tensión da una cantidad de humo excesiva. Hay otros dos modelos similares que pueden utilizarse como alternativa, que en caso de interesar al alguien no tiene más que preguntármelo.
  • El alimentador que recomiendo para el más novato y que no quiera problemas de electrónica es el que indico en el fichero <036 Alimentador hasta 12V de polaridad invertible.jpg>. Este equipo también se conoce como adaptador AD/DC. Curiosamente no es más caro que otros más sofisticados y es el de fácil uso para evitar problemas de polaridad.
  • La propuesta para su conexión con el fumígeno, consiste sencillamente en cortar el cable cerca el conector con el que viene equipado ( en realidad es un rosa de conectores, como se ve en la foto) y unir el otro extremo con los dos cables del fumígeno, que ya hemos sacado por encima de la tapa del depósito, mediante clemas o simple unión tradicional con cinta aislante.
  • El fumígeno debe conectarse con una determinada polaridad. Podemos olvidarnos de este hecho. Sencillamente conectamos, como hemos dicho y si no se enciende el fumígeno (es decir no produce humo) sencillamente invertimos la polaridad en el aparato (hay un pivote al efecto, ver en la foto a la izquierda) y se terminó el grave problema de polaridad (ojo que esto sirve también para los LEDs que veremos en el próximo post).
  • Alternativa técnica. Se trata de hacer las cosas técnicamente conectando el alimentador, con inversor de polaridad o no, mediante conectores invertibles, ver  <037 Alimentador con polaridad invertible en el adaptador.jpg> y los cables mediante soldadura. Lo veremos en el próximo post al tratarse de una tecnología que allí describimos. Los ejemplos de las fotos anteriores están hechas con esta última técnica de soldadura, pero es absolutamente innecesario para su  fucionamiento, por lo que en ningún caso debe desanimar al que se quiera meterse en estas construcciones si no sabe soldar. El resultado final, para esta alternativa técnica, se representa en el siguiente fichero aprovechando una foto de un alimentador similar a un fumígeno para una olla: <038 Alimentador con conectores y cables soldados.jpg>

C- instalación final
·          Podemos proceder a probar el fumígeno una vez conectado al alimentador. Ver <040 Probando el funcionamiento.jpg>
·          Como este conjunto debe instalarse en un determinado lugar del belén probablemente debe enmascararse para mimetizarlo con su emplazamiento final. En este caso el enmascaramiento es con ramas diversas que coincidirán con el entorno  donde irá instalado. Ver <041 enmascarando el entorno.jpg> y <042 Detalle de la instalación.jpg> .
·          La penúltima prueba se hace como conjunto productor de humo, terminado. Ver <043 Prueba final del humo.jpg>.

Objetivo final
El fumígeno antes finalizado como conjunto productor de humo, se coloca debajo del foco de luz para comprobar que el haz luminoso se hace visible…y parece que sí, que funciona.

A efectos de este post se ha iluminado una figura al azar y el resultado es el siguiente, que considero satisfactorio:
<045 Rayo de luz visible con el humo.jpg>

La aplicación final, en mi caso, será según indiqué al principio para iluminar la sagrada familia en la cueva del Nacimiento en mi Belén parroquial 2007 de forma similar al de la película Natividad.

Material necesario

  •   El mismo foco y características indicadas en el método F del post anterior. Precio alrededor de 30€. En cualquier tienda de electricidad.
  • Un fumígeno Seuthe nº 503. Precio alrededor de 25€. Se compra en tiendas de maquetas de trenes.
  •  Lí quido fumígeno. Un frasco de 250Cl, cuesta unos 22€. Puede durar para dos o tres exposiciones del Belén, es decir para dos o tres años consecutivos, por ejemplo, en un Belén público con varias horas al día de visita. Se entiende que el fumígeno no funciona en continuo si no dentro de un ciclo de noche-día y solamente durante la fase noche. Si hubiera algún interesado en consumos específicos y aplicaciones más concretas, no tiene más que preguntar al autor.
  • Un alimentador variable hasta 12V. Precio muy elástico según la calidad del aparato, pero que podemos cifrar en menos de 10€.
  • Depósito para el líquido fumígeno y tapa del depósito. Precio variable entre 0€ y un poco  más. En principio, “lo que uno tenga” o encuentre.
  • Cable y clemas en la alternativa sin soldar, sin importancia económica.
  • En el caso de soldadura podemos añadir unos pocos euros en principio por los conectores a usar y consumibles de soldadura y macarrones de protección de soldaduras y cables. Siempre inferior a 5€. En este ultimo caso, se supone que se dispone de un soldador.

  Y como empieza el fin de semana, descansaremos de rollos.

La semana próxima empezamos a meternos en harina con soldaduras y electrónica sencilla, poco a poco, sin problemas, para captar futuros soldadores y ususarios de LEDs a la causa del Belenismo.

Buen fin de semana a todos



Modificado por Geni 14/9/2007 08:02




(036 Alimentador hasta 12V de polaridad invertible.jpg)



(037 Alimentador con polaridad invertible en el adaptador.jpg)

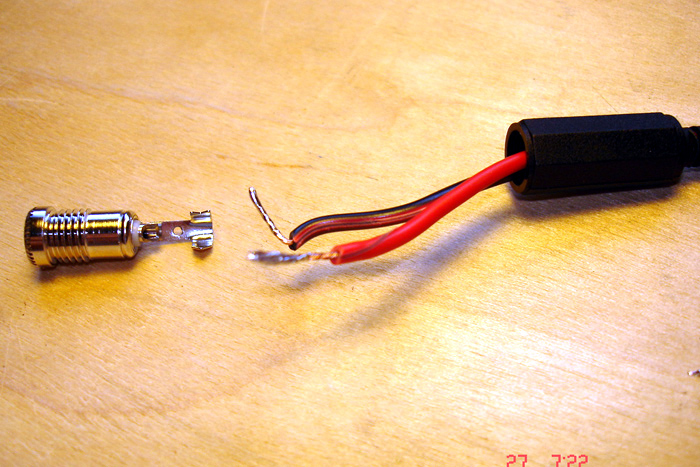

(038 Alimentador con conectores y cables soldados.jpg)



(040 Probando el funcionamieto.jpg)



(041 Enmascarando el entorno.jpg)



(042-Detalle de la instalaciiÃn.jpg)



(043-Prueba final del humo.jpg)



(045-Rayo de luz visible con humo.jpg)



Adjuntos
----------------
Adjuntos 036 Alimentador hasta 12V de polaridad invertible.jpg (244KB - 427 descargas)
Adjuntos 037 Alimentador con polaridad invertible en el adaptador.jpg (107KB - 396 descargas)
Adjuntos 038 Alimentador con conectores y cables soldados.jpg (289KB - 365 descargas)
Adjuntos 040 Probando el funcionamieto.jpg (223KB - 380 descargas)
Adjuntos 041 Enmascarando el entorno.jpg (232KB - 382 descargas)
Adjuntos 042-Detalle de la instalaciiÃn.jpg (249KB - 389 descargas)
Adjuntos 043-Prueba final del humo.jpg (168KB - 457 descargas)
Adjuntos 045-Rayo de luz visible con humo.jpg (281KB - 393 descargas)
A bob-trenzzas le gusta esto.
Parte superior de la página Parte inferior de la página
cristian velez

22
el dovio valle del cauca colombia
cristian velez
15/9/2007 01:50


Pastorcillo

22

el dovio valle del cauca colombia
gracias por el consejo esta es la primer ves que boi a construir mi pesebre de esta forma biblico pero pues bastante sencillo solo tengo 2 camellos ly lo demas es lo basico lo demas lo he construido en base a lo que he bajado de intenet y e relidad cada año trato dse hacerlo biblico pero pues hago loq eu yo pueda perogracias a bos ya boy a acambiar mi iluminacion
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
15/9/2007 11:16



Pastorcillo

2379

Madrid

Cristian, me has dado una alegria: ¡al menos uno me sigue!

Felicidades, si te ha servido para algo. El lunes empieza la parte de LEDs montados por uno mismo. Te puede ser útil si decides dar el paso al frente.

Parte superior de la página Parte inferior de la página

laor

1331
Venta del Moro (Valencia)
laor
15/9/2007 21:18



Pastorcillo

1331

Venta del Moro (Valencia)
Hola amigo Eugeni.
¿Como que al menos "UNO" te sigue? Yo estoy viendo que los archivos de este tema que nos estás poniendo, somos más de 200 y pico foreros los que nos los estamos descargando. También en mi ABV, hay varios compañeros que se estan guardando tus post, para luego aplicarlos en sus belenes.
Si no te hacemos preguntas, o bien entedemos divinamente como nos lo estás explicando o bien no queremos romper el hilo de tus explicaciones.
Bueno ahora si tengo una pregunta para tí: ¿Como harás para que se vea que el rayo de luz penetre en la cueva, a traves del techo sin haber agujero alguno?
Lo mismo si me dá tiempo, también lo pongo en nuestro belén de la parroquia, que estamos haciendo la ABVE.
De nuevo muchisimas gracias, amigo Eugeni, por tus mágnificas expicaciones sobre como iluminar las escenas de nuestros belenes. !Eres un CRAK del belenismo! !MAESTRO! de maestros.
Un fuerte abrazo
Lluis
Parte superior de la página Parte inferior de la página

huésped extranjero

220
Sicilia (ITALIA)
huésped extranjero
15/9/2007 22:22



Pastorcillo

220

Sicilia (ITALIA)
laor - 15/9/2007 21:18

"Si no te hacemos preguntas, o bien entedemos divinamente como nos lo estás explicando o bien no queremos romper el hilo de tus explicaciones."



Un saludo a todos.

Geni, yo comparto al ciento por ciento sobre lo que ha dicho laor, en su mensaje.
No te pares y continua así hasta al final y verás que los buenos frutos no tardarán a llegar.
El hecho que nadie interrumpe este curso, a parecer mi, es sumamente positivo.

Saludos
Aldo
Parte superior de la página Parte inferior de la página

inma

1768
Barcelona
inma
15/9/2007 22:37



Pastorcillo

1768

Barcelona

Lo mismo digo Geni..aunque "mudos" todos seguimos este fantástico cursillo de iluminación...

Tengo problemas con la impresora, que solucionaré en breve...imprimiré todo y lo tendré a mano..

Gracias por enseñar, orientar  y ayudar Maestro...

Un abrazo

Parte superior de la página Parte inferior de la página

faxcinatrix

484
Madrid
faxcinatrix
15/9/2007 22:59



Pastorcillo

484

Madrid

Por supuesto que te seguimos interesadamente y como dicen los compañeros, el no intervenir es para no romper el hilo con nuestras intervenciones. Estoy segura de que en el momento en que se empiecen a poner en práctica las lecciones surgirá más de una duda al respecto y entonces.... prepárate para la avalancha :D :D :D :D :D

Besotes

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
16/9/2007 00:33



Pastorcillo

2379

Madrid

¡Uy que sorpresa! Pues si parece que hay alguien detrás. Yo veia que había muchas entradas, pero como nadie preguntaba nada, excepto al principio con la clema, pués pensaba que qué  pasaba.

Me alegro de que os guste a algunos. Ilusión he puesto mucha y sobre todo para los que quieran meterse en "berenjenales" poco a poco.

Amigo Laor: lo de como pasa el rayo por el techo de la cueva aún no lo tengo solucionado, porqué yo soy belenista, pero no mago o brujo. Tendremos que preguntarlo a las brujitas que corren por aquí. Si no me dan solución las bruixas, aplicaré el mismo truco que los de la película.

AVISO: A ver cuantos empiezan a comprarse un soldador, estaño, macarrones y un mechero, que es lo que se necesita para el próximo post.

Parte superior de la página Parte inferior de la página
rpm

85
Burgos
rpm
16/9/2007 09:59


Pastorcillo

85

Burgos
Como siempre, un grandioso trabajo Geni.
Parte superior de la página Parte inferior de la página

Pitagorin

933
Valencia
Pitagorin
16/9/2007 21:29



Pastorcillo

933

Valencia
Sigo el hilo y observo que está muy bien explicado, yo por lo menos tengo poco que añadir ya que se entiende muy bien, lo que hay que hacer es perder un poco el miedo, si alguien monta algo y no le funciona a la primera, no debe desanimarse, sencillamente cuenta lo que falla y alguien que le haya pasado lo mismo, le puede decir el fallo donde está.


laor - 15/9/2007 21:18

Hola amigo Eugeni.
¿Como que al menos "UNO" te sigue? Yo estoy viendo que los archivos de este tema que nos estás poniendo, somos más de 200 y pico foreros los que nos los estamos descargando. También en mi ABV, hay varios compañeros que se estan guardando tus post, para luego aplicarlos en sus belenes.
Si no te hacemos preguntas, o bien entedemos divinamente como nos lo estás explicando o bien no queremos romper el hilo de tus explicaciones.
Bueno ahora si tengo una pregunta para tí: ¿Como harás para que se vea que el rayo de luz penetre en la cueva, a traves del techo sin haber agujero alguno?
Lo mismo si me dá tiempo, también lo pongo en nuestro belén de la parroquia, que estamos haciendo la ABVE.
De nuevo muchisimas gracias, amigo Eugeni, por tus mágnificas expicaciones sobre como iluminar las escenas de nuestros belenes. !Eres un CRAK del belenismo! !MAESTRO! de maestros.
Un fuerte abrazo
Lluis





Con respecto al rayo:

Se puede colocar detras del celaje ó en la parte del fondo, para ello se busca una tela que deje pasar un poco la luz, en tiendas de retales se encuentran más ó menos tupidas, solo es cuestión de probar con una linterna en el sitio donde la vayas a comprar (yo lo hago asi)

Como se hace:

Es facil, dibujamos la silueta del rayo en cartón duro, le hacemos una especie de caja negra, de unos 5 centimetros de hondo todo a su alrededor, despues colocamos leds blancos en los laterales de la caja, (no deben reflejar la luz directa) la luz debe incidir en el fondo, previamente le hemos puesto papel de plata al fondo, si esto lo ponemos a una separación de 4 centimrtros de la tela, solo se verá cuando está encendido, tambien es posible colocar un tubo fluorescente, este al encender ya produce intermitencias por el cebador.

Si se quiere complicar el tema, se puede hacer intermitencias con los leds, ademas colocar 3 conjuntos de rayo separados entre si, sincronizar el sonido del trueno, colocar uos leds encima del techo de forma que iluminen la escena del rayo, asi lo tengo yo montado y queda genial.

Lo otro más sencillo es un proyector de diapositivas, si no se tiene la diapositiva se puede obtener con una transparencia del tamano 35 mm. en este caso apuntar el rayo a la zona que interesa.

Sin animo de quitar interes al hilo, solo es cuestión de imaginación.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
16/9/2007 22:56



Pastorcillo

2379

Madrid

Pitagorín...NO, no es eso.

Aquí solo jugamos los novatos.

Intento que lo entiendan ellos...no tu, que ya imagino que tienes mil soluciones.

Te agradezco el interés.



Parte superior de la página Parte inferior de la página

Pitagorin

933
Valencia
Pitagorin
16/9/2007 23:27



Pastorcillo

933

Valencia
Creo que seria oportuno realizar una pequeña pausa en este interesante hilo, es el momento de ver si alguien tiene dudas.

Perdonar que sea pesado, no olvidar de colocar un magnetotermico, solo para la instalación del Belén.

PD: Ya solo voy a mirar os lo prometo.
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
17/9/2007 00:07



Pastorcillo

2962

Zaragoza
Pitagorin - 16/9/2007 23:27

Perdonar que sea pesado, no olvidar de colocar un magnetotermico, solo para la instalación del Belén.

PD: Ya solo voy a mirar os lo prometo.


Pitagorin... no creo que tengas que llegar a eso... a solo mirar... nadie te dice que no opines ¿vale?... aunque eres libre de hacerlo si quieres.

Como novata te quiero dar las gracias por el palabro... en este caso el magnetotermico... me sonaba el interruptor diferencial pero na de na el interruptor magnetotermico...

Buscando por ahí... esto es lo que pone de él: “Es un aparato utilizado para la protección de los circuitos eléctricos, contra cortocircuitos y sobrecargas, en sustitución de los fusibles. Tienen la ventaja frente a los fusibles de que no hay que reponerlos. Cuando desconectan el circuito debido a una sobrecarga o un cortocircuito, se rearman de nuevo y siguen funcionando.

Su funcionamiento se basa en un elemento térmico, formado por una lámina bimetálica que se deforma al pasar por la misma una corriente durante cierto tiempo, para cuyas magnitudes está dimensionado (sobrecarga) y un elemento magnético, formado por una bobina cuyo núcleo atrae un elemento que abre el circuito al pasar por dicha bobina una corriente de valor definido (cortocircuito).”

Os adjunto unas láminas explicativas.

Saludos.


Modificado por Suny 17/9/2007 00:11




(magnetotermico.gif)



(magnetotermico001.gif)



(desconexiiÃntermica.gif)



(desconexionmagnetica.gif)



Adjuntos
----------------
Adjuntos magnetotermico.gif (63KB - 774 descargas)
Adjuntos magnetotermico001.gif (31KB - 342 descargas)
Adjuntos desconexiiÃntermica.gif (35KB - 434 descargas)
Adjuntos desconexionmagnetica.gif (35KB - 413 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
17/9/2007 08:24



Pastorcillo

2379

Madrid

Iluminación de escenas-10


H – LED a 3 V


Introducción
Aunque empezamos a finales del 2005 a describir las aplicaciones de los LEDs  para el Belenismo, últimamente se ha escrito profusamente en el Foro sobre el particular, debido a la incorporación de foreros muy entendidos en temas de electrónica, que han aportado muchos datos, gráficos, circuitos, aclaraciones, etc., etc. Precisamente por este motivo, me cuentan, algún que otro forer@ se ha alarmado llegando a la conclusión que esto era para “entendidos” únicamente.

Todo lo descrito para las aplicaciones de los LEDs a 220V, en el método E, es aquí válido para LEDs alimentados a su tensión natural, alrededor de los 3V.  El Belenista no electrónico, de hecho, no necesita más.

Quiero dejar muy claro que el objetivo de iluminación de figuras o escenas con LEDs
descrito en el método E, es suficiente y con LEDs directamente a 3V no se consiguen resultados distintos, si bien es el principio para obtener otros diseños que sin lo que vamos a contar no pueden ni imaginarse. Entiendo que el Belenista debe estar al corriente de estos métodos lo que le abre un mundo de posibilidades que es difícil de explicar pero, muy fácil de suponer, con todo lo que se está viendo al respecto en este foro y comercialmente.

El objetivo de esta serie de posts, como expuse al principio, era tratar de hacer llegar a cualquier aficionado el mensaje de que “esto de la electrónica no es tan complicado” y si nos ceñimos a ciertas aplicaciones, los resultados son satisfactorios para el Belenista no experto.

Preliminares
El proceso a seguir con detalle se describe en el archivo adjunto <049 Esquemas de montaje de LED a 3V.pdf> que se supone autoexplicativo, aunque aquí indicaremos una serie de datos auxiliares.

Para empezar diremos que para meterse con los LEDs es necesario:

  • Conectarlos a un alimentador a una tensión alrededor de 3V.  Ver <037 Alimentador hasta 12 V con polaridad inversible.jpg>
  • Protegerle con una resistencia soldada a una de sus patillas, no importa cual.
  • Olvidarse de la polaridad ya que el alimentador está equipado con un inversor de polaridad. Si no se enciende al final, se invierte la polaridad y en paz.
  • Supondremos para esta primera construcción de un LED a 3V, que el cable del alimentador es suficientemente largo para colocar el LED donde convenga en el belén sin necesidad de prolongarlo, cosa que no siempre pasa. Más adelante veremos variantes de lo anterior que hacen más versátil el conjunto.

Material necesario
El material necesario es realmente mínimo y generalmente muy económico. Distinguimos entre:

  1. La herramientas y consumibles, referirse al fichero <050 Equipo necesario.jpg>, compuesto por
    • Un soldador
    • Un rollo de alambre de estaño para soldar
    • Macarrón termorretráctil de 2 o 3 diámetros distintos y
    • Un encendedor, un vulgar mechero, vaya.
  2. Los componentes a utilizar, es decir
    • El alimentador que ya vimos en el 037
    • Cable eléctrico normal o incluso más fino que el normal.
    • Una resistencia eléctrica de 150 Ohmnios y un LED,blanco de alta luminosidad de 5 mm (el más habitual) Ver <051-Componentes a utilizar.jpg>

El precio y punto de compra

  • El precio del primer grupo no sube de 40-50€ y en todo caso es equipo fijo. El precio de los componentes mencionados es irrisorio. Un LED blanco de 5 mm, de alta luminosidad, vale 0,40€ y una resistencia de 150 Ohmnios vale 0,007€, algo parecido a una peseta de las de antes.
  • Todo el material que se ve en la foto 051 cuesta 1,33€.
  • Tanto el soldador como el material de soldadura se vende en muchas ferreterías y no es necesario una casa especializada. Los componentes se deben comprar en tiendas especializadas, como por ejemplo, en Madrid, en Conectrol, c/Jorge Juan, 57-58 o en la tienda de RSP en Barquillo 15, aunque en esta última todo es un poco o un mucho más caro. A pesar de ello lo cito porqué disponen de materiales que nos pueden ser útiles como alternativa.

Montaje de un LED a 3V
Debemos seguir lo indicado en los 5 pasos del fichero 049. Vamos a repasarlos e indicar algunos trucos a tener en cuenta en este montaje y en futuros. Se trata aquí tanto de dar algunas instrucciones generales como un mini-cursillo de soldadura que, de forma fácil, facilite introducirse en el tema soldadura al no habituado:

  1. Preparar los materiales como se indica en el punto 1. Puede verse también en la foto del fichero <052-Disponiendo el conjunto para empezar.jpg>
·         Truco nº 1. Es importante colocar los macarrones como se indica, es decir antes de montar nada los macarrones tienen que estar colocados en el cable eléctrico, tal y como se indica. Después no sería posible colocarlos (Alguno podría sustituirse por cinta aislante, pero tal y como se indica, el resultado final es muy curioso y técnicamente presentable).
·         Truco nº 2. El cable debe elegirse de dos hilos diferenciables (rojo-negro, hilo identificado con raya lateral, etc) para aplicaciones más elaboradas que veremos más adelante.

2.     Siguiendo lo que se dice en el esquema 049 la siguiente operación es el estañado de los hilos a soldar.

    • Truco nº 3. Con el soldador bien caliente, acercarlo al hilo de estaño un momento, coger un poco de estaño en la punta del soldador y restregarlo por encima del hilo que queramos recubrir de estaño. Con el calor se reparte muy bien, quedando así preparado para que suelde bien con el cable o patilla.
    • La operación es extremadamente sencilla y no debe suponer problema alguno para el más novato.

3.     La siguiente consiste en soldar los dos extremos de la resistencia. Daremos algunos trucos adicionales.
·         Truco nº 4. Los dos hilos deben solaparse y mantenerse solapados para soldar encima. Pueden sujetarse con pinzas, con un alicate, con algo encima que haga peso y los mantenga unidos, horizontales y solapados, etc., etc.
·         Truco nº 5. El soldador se aplicará sobre los dos hilos a soldar, que así se calientan y cuando se acerca con la otra mano el hilo de estaño al apoyarse y encontrarlos muy calientes se fundirá y extenderá encima de ellos.

Debe notarse que aquí la operación es a la inversa de la del caso anterior, en el estañado. Es decir no es el estaño el que debe calentarse para que se funda encima de los dos hilos; NO, son los hilos los que deben calentarse para que el estaño se funda por encima de ellos. ESTE ES UN PRINCIPIO VÁLIDO PARA TODAS LAS SOLDAURAS QUE SE HAGAN.

·         Una vez derretido el estaño encima de los hilos a soldar, se deja enfriar un segundo separando el estaño y el soldador y queda hecha la soldadura. Así de fácil y sin complicaciones. Si queda alguna punta de estaño, como un pincho, se puede cortar una vez enfriado con unos alicates pequeños.
·
En segundos, pues se enfría muy rápidamente, puede deslizarse el macarrón que teníamos preparado para cubrir la soldadura primera.


·         Truco nº 6. Con un mechero calentamos el macarrón que se adapta al conjunto soldado de inmediato.
·
Acto seguido podemos poner el segundo macarrón que cubra el anterior, más la resistencia, más la segunda soldadura, más la patilla del LED hasta muy cerca del mismo. Ver fichero <053 Fase 4 terminada.jpg>

4.     El 4º paso consiste en repetir el anterior para la soldadura con la otra patiila del LED. Al terminar se cubrirá con el macarrón dejado al efecto.

5.    Finalmente, el macarrón de mayor diámetro se deslizará encima de los anteriores y una vez calentado y ajustado al contenido con el mechero se termina la instalación. Ver fichero <054 Conexionado del LED terminado.jpg>

Conexión de la alimentación eléctrica.
Una vez hecho lo anterior podemos ya conectar el alimentador a la corriente de 220V, pero antes debemos asegurarnos de que el registro de tensión esté por debajo de 6V. En efecto el cálculo del valor de la resistencia se ha hecho para una tensión de alimentación de 6 V, es decir 3 V por encima de lo necesario. La diferencia de 3V es lo absorbe la resistencia sin sobrepasar la intensidad permitida a través del LED. En resumen:
·
Situaremos el alimentador a 6V
·
Conectaremos a la corriente normal de 220V
·
Si no se enciende el LED, cambiamos la polaridad del alimentador y se encenderá.
·
Si disminuimos la tensión a 4,5 V y 3 V, obtenemos una cierta capacidad de regulación de la luminosidad del LED que puede resultar interesante para algunas aplicaciones.

Resultado final
Ver el conjunto obtenido, funcionando, en el fichero
<056 Conjunto LED alimentado a 6V con resistencia de 150 Ohmnios.jpg>

(Debe destacarse que la foto mostrada incluye una prolongación del cable del alimentador de color negro, con otro cable en color verde, que es el que conecta con el LED. En la descripción de este post se ha supuesto que dicha prolongación no se efectuaba, pero a efectos de ejemplo es válida)

Nota final
Una vez obtenido el LED funcionando siempre aparece en la práctica otra necesidad, es decir ¿hubiera sido mejor poner 2 o más LEDs a disposición del montaje? Por otro lado para desconectarlo debe desconectarse el alimentador y esto cuando se tienen varios alimentadores es engorroso y poco flexible.

Para paliar estos problemas y “abrir los ojos a otras aplicaciones” hemos desarrollado dos posts complementarios H1 y H2  en donde se solucionan estos problemas. Es como dar una vuelta de tuerca más en el conocimiento y uso de estos materiales, pero fácilmente, sin otras tecnologías adicionales a las que ya hemos aprendido. Únicamente que se hacen más soldaduras, todas ellas muy sencillas, elementales. Un poco más de trabajo, pero también la satisfacción final aumenta extraordinariamente. Y el resultado a la vista estará.



Modificado por Geni 17/9/2007 08:36




(050 Equipo necesario.jpg)



(051 Componentes a utilizar.jpg)



(052 Disponiendo el conjunto para empezar.jpg)



(053 Fase 4 terminada.jpg)



(054 Conexionado del LED teminado.jpg)



(056 Conjunto LED a 6V con resistencoia de 150 Ohmnios-.JPG)



Adjuntos
----------------
Adjuntos 049 Esquemas de montaje de LED a 3V.pdf (35KB - 2129 descargas)
Adjuntos 050 Equipo necesario.jpg (236KB - 429 descargas)
Adjuntos 051 Componentes a utilizar.jpg (236KB - 405 descargas)
Adjuntos 052 Disponiendo el conjunto para empezar.jpg (275KB - 353 descargas)
Adjuntos 053 Fase 4 terminada.jpg (244KB - 386 descargas)
Adjuntos 054 Conexionado del LED teminado.jpg (268KB - 409 descargas)
Adjuntos 056 Conjunto LED a 6V con resistencoia de 150 Ohmnios-.JPG (240KB - 434 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
18/9/2007 07:44



Pastorcillo

2379

Madrid

Iluminación de escenas-11

H1 – Varios LEDs a 3 V en paralelo

Varios LED s en paralelo

  Una vez conseguido conectar un LED el paso siguiente es conectar varios LEDs juntos. Se propone aquí conectar tres LEDs pero podrían ser más. El objetivo es disponer por encima de la mesa del Belén de varios puntos luminosos con un LED cada uno de ellos, para así aplicar aquella regla que dice que si se tiene se le encuentra un aplicación.

En efecto una vez probado la aplicación de un LED, se pregunta uno porqué no habría conectado varios para “aquel sitio…”. Pero ya es tarde. Por lo que aconsejo que nunca se disponga un solo LED, si no varios en paralelo. En LEDs conectados a 220V ya vimos que los conjuntos comerciales permiten 2 o más LEDs.

Montar tres LEDs en paralelo

  Propongo construir un conjunto con tres LEDs en paralelo, como ejemplo práctico, según las instrucciones siguientes:
  • El esquema a seguir en este caso es el indicado en <058 Esquema de montaje de tres LEDs.jpg> . Básicamente es el indicado en 049, pero debe tenerse en cuenta la aplicación a la que se destina el conjunto de los tres LED s. Es decir multiuso en la superficie del Belén y no siempre definido de antemano.
  • La disposición inicial de los componentes será similar a la indicada en el esquema 049 del post nº 9 anterior, pero triplicada. Ver el fichero <059 Dos LEDs preparados para soldar> (Evidentemente el tercer conjunto de LEDs no estaba preparado al hacer la foto)
  • Aquí  debe aplicarse a ultranza el Truco nº 2 del post anterior . Es decir deben usarse cables de hilos identificables, por color o por marcas en el lateral de uno de los dos hilos.
  • IMPORTANTE. Se tomará la precaución de que la patilla larga del LED, o la corta, se suelde siempre a un hilo del mismo color o identificación. Así podremos obviar el problema de la polaridad que tantos quebraderos da.
  • Siguiendo las instrucciones del fichero 058 llegamos a las disposiciones mostradas en: <061 Se reúnen en un  macarrón los hilos de tres en tres.jpg> y finalmente, < 062 Un macarrón reúne los dos grupos de 3 hilos cada uno.jpg>

Conexión con alimentación eléctrica

Repetimos aquí lo dicho para el caso anterior con un solo LED. En resumen:

  • Situaremos el alimentador a 6V
  • Conectaremos a la corriente normal de 220V
  • Si no se encienden los 3 LEDs  cambiamos la polaridad del alimentador y se encenderá
  • Si aún así no se enciende quiere decir que no hemos aplicado adecuadamente el Truco 2 antes citado y los cables están cruzados. Debe reiniciarse el proceso y comprobar todas las uniones. Lo siento.
  • No hay problema para aumentar el nº de LEDs en paralelo . En efecto piénsese que los alimentadores están dimensionados comercialmente para 300 miliamperios (mA), 500 mA y 1000 mA, los más normales. Cada LED consume solamente alrededor de 20 o 30 mA.

Recordemos que si disminuimos la tensión a 4,5 V y 3 V, obtenemos una cierta capacidad de regulación de la luminosidad de los LEDs que puede resultar interesante para algunas aplicaciones.

Resultado final

Ver el conjunto obtenido, funcionando, en el fichero <064 los 3 LEDs funcionando conectados a 6V.jpg>

(Para los muy observadores, debe destacarse que la foto mostrada incluye un alimentador distinto del propuesto, es decir no inversible en cuanto a polaridad, aunque si tiene es posibilidad por otro método, como veremos en los próximos posts)



Modificado por Geni 18/9/2007 07:59




(059 Dos LEDs preparados para soldar.jpg)



(061 Se reunen en un macarrrÃn los hilos de tres en tres.jpg)



(062 Un macarrrÃn reune los dos grupos de 3 hilos cada uno.jpg)



(064 Los 3 LEDs funcionando conectados a 6V.jpg)



Adjuntos
----------------
Adjuntos 058 Esquema de montaje de tres LEDs.pdf (34KB - 1359 descargas)
Adjuntos 059 Dos LEDs preparados para soldar.jpg (241KB - 405 descargas)
Adjuntos 061 Se reunen en un macarrrÃn los hilos de tres en tres.jpg (291KB - 385 descargas)
Adjuntos 062 Un macarrrÃn reune los dos grupos de 3 hilos cada uno.jpg (286KB - 360 descargas)
Adjuntos 064 Los 3 LEDs funcionando conectados a 6V.jpg (265KB - 516 descargas)
Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
18/9/2007 17:20



Pastorcillo

1266

Málaga
Visto todo en fotos parece muy sencillo, solo es ponerse y hacerlo. Muchas gracias por darnos estas magnificas lecciones a los novatos como yo, aunque este año no pondré leds(eso creo), me lo estoy estudiando por si acaso.

Gracias por compartir, recibe un cordial abrazo de esta que te sigue en silencio, y como dice Conchi... asomaica sin perder detalle.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
18/9/2007 18:04



Pastorcillo

2379

Madrid

mijita - 18/9/2007 17:20 ...este año no pondré leds(eso creo), me lo estoy estudiando por si acaso. ..asomaica sin perder detalle.

Mijita, quisiera animarte.

Debes poner algún que otro foquito o al menos comprar un LED ya conectable a 220V o lo que sea. O se empieza o nunca se hace. Tienes 2 meses limpios para hacer alguna prueba, antes del tercero y definitivo que nos separa de Navidad. Por esto lo estoy publicando ahora y no en junio, por ejemplo. Para que os de tiempo de hacer pruebas  en un momento en que la cercanía al evento desarrolla cierta ilusión y curiosidad.

Además, así nos vamos enterando que esto del Belenismo es de todo el año.

Si estás asomaica sin perder detalle y con el "aspecto que tengo", como tu misma dices en tu presentación, ¿como no has ido a ver donde se compra un soldador en tus alrededores? Seguramente te saldrían 100 voluntarios para ayudarte a encontrarlo...ya no se que piropo más lanzarte para animarte. Lo tienes muy cerca, seguro y mas en una ciudad grande como la tuya. ¿Te imaginas la de soldaduras sencillas que puedes hacer de aquí a finales de noviembre?

Parte superior de la página Parte inferior de la página

laor

1331
Venta del Moro (Valencia)
laor
18/9/2007 23:19



Pastorcillo

1331

Venta del Moro (Valencia)
Hola amigo Eugeni.
Hasta ahora voy teniendolo todo casi claro de lo que estás explicando sobre el conexionado de los leds. Pero tengo que hacerte una pregunta ¿por que cuando alimentamos el LED con el trasformador, no lo hacemos directamente a 3 v. sin tener que poner la resistencia?
Esto es lo que no tengo muy claro: "La diferencia de 3V es lo absorbe la resistencia sin sobrepasar la intensidad permitida a través del LED"
Por lo demás todo muy bien explicado. Me está sirviendo para refrescar mis conocimientos sobre eléctronica, ya que hace más de 31 años que hice unos cusos noctucnos sobre ello y entonces no estaba tan avanzada la eléctronica como ahora, ya que me quedé en los transistores y triac.
De nuevo muchas gracias por tus lecciones.
Un fuerte abrazo
Lluis
Parte superior de la página Parte inferior de la página

ARTURO

1700
VALENCIA
ARTURO
19/9/2007 00:00



Pastorcillo

1700

VALENCIA

Fenomenal Geni. A menudo trabajo te has comprometido y lo bien que lo estas explicando.-

Yo este año voy a intentar utilizar los led en cuento me sea posible. Hoy he estado en un comercio especializado y me han mostrado una lámpara foco a led, tiene aproximadamente un diámetro de 5 o 6 cm. y esta compuesta de 19 led para conectar a 12v. , su valor es de 12,60€ cada uno.

Geni, así se hace belenismo, te felicito.

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/9/2007 08:16



Pastorcillo

2379

Madrid



 Una vez conseguido meterla la duda en el cuerpo a mijita sobre si comprar o no comprar un soldador, hoy vamos a darle otra vuelta de tuerca, con dos soldaduras adicionales que marcan la diferencia entre el novato y el, digamos, profesional.



Iluminación de escenas-12

H2 – Varios LEDs a 3V con conector

Introducción

Una vez conseguido conectar un LED o tres o más LEDs proponemos dar un paso al frente a fin de obtener un instalación técnicamente más versátil y que de paso tiene muchas aplicaciones. Se trata de conseguir que el alimentador se conecte al circuito mediante un conector, de forma similar a como se ve, para otra aplicación distinta de la que nos ocupa, en <065 Objetivo del metodo H2.jpg> .

Los Conjuntos obtenidos hasta ahora con los métodos H y el H1 tienen ambos los siguientes inconvenientes:
·          el conjunto está unido al alimentador y no puede separarse sin cortar el cable o desoldando los cables de algún LED, Es decir el alimentador queda esclavo de los LEDs
·          el alimentador es una elemento relativamente caro con respecto a los componentes a los que está instalado (LEDS y resistencias), algo así como menos de 10€ contra mucho menos de 1€, por lo que es conveniente rentabilizarlo en varias aplicaciones este año o en el próximo, cuando decidamos cambiar un circuito o alimentar otro circuito o componente.

Unión con conectores

Vamos a ver primero los tipos de elementos con los que vamos a operar. Ver gráficamente el montaje previsto en   <066 Esquema de montaje con conector de 3 LEDs al alimentador.jpg>

1-   El alimentador . Existen el mercado, básicamente a nuestros efectos, 2 tipos de alimentadores. Uno el indicado en el archivo 037 y el segundo, más tecnificado si cabe, es el que se muestra en <067 Alimentador hasta 12V con polaridad invertible en acoplador.jpg> y <068 Detalle del alimentador.jpg>
Este alimentador dispone en el extremo del cable de un acoplador al que puede enchufarse una serie de conectores hembra que también se suministran.
·          La polaridad puede invertirse enchufando el conector que se utilice en una u otra posición dentro del acoplador. Sin más.
·          Ver el acoplador y algunas de las clavijas suministradas en <069 Acoplador del cable del alimentador y varios conectores hembra.jpg> y un conectar enchufado en <070 Conector hembra enchufado,jpg>

2-   Los conectores
Se suministran con el alimentador una serie de conectores hembra, como hemos visto en el fichero 069 y 070 anteriores. Estos conectores deben enchufarse a un conector macho, que deberemos solar al cable común con los LEDs.
·          El despiece de un conector posible es el indicado en el fichero <071 Despiece del conector macho para el cable de LEDs.jpg>

Soldar el conector en el cable de los LEDs

El conector que aplica en nuestro ejemplo, tiene dos puntos de conexión (ver <072 Preparando soldadura cable de LEDs al conector macho.jpg>) :

Acto seguido puede enrocarse la tapa del conector y queda dispuesto para su conexión

Objetivo conseguido

El objetivo final se puede ver en la foto del fichero <075 Tres LEDs con alimentador a 6V  equipado con un conector.jpg>





(065 Objetivo del metodo H2.jpg)



(067 Alimentador hasta 12V, con polaridad invertible en acoplador.jpg)



(068 Detalle del alimentador.JPG)



(069 Acoplador del cable del alimentador y varios conectores hembra.jpg)



(070 El conector hembra enchufado.jpg)



(071 Despiece del conector macho para el cable de LEDs.jpg)



(072 Preparando soldadura cable de LEDs al conector macho.jpg)



(075 Tres LEDs con alimentador a 6V equipado con un conector.jpg)



Adjuntos
----------------
Adjuntos 065 Objetivo del metodo H2.jpg (263KB - 390 descargas)
Adjuntos 066 Esquema de montaje con conector de 3 LEDs al alimentador.pdf (21KB - 752 descargas)
Adjuntos 067 Alimentador hasta 12V, con polaridad invertible en acoplador.jpg (246KB - 387 descargas)
Adjuntos 068 Detalle del alimentador.JPG (194KB - 348 descargas)
Adjuntos 069 Acoplador del cable del alimentador y varios conectores hembra.jpg (202KB - 336 descargas)
Adjuntos 070 El conector hembra enchufado.jpg (153KB - 336 descargas)
Adjuntos 071 Despiece del conector macho para el cable de LEDs.jpg (162KB - 325 descargas)
Adjuntos 072 Preparando soldadura cable de LEDs al conector macho.jpg (235KB - 363 descargas)
Adjuntos 075 Tres LEDs con alimentador a 6V equipado con un conector.jpg (250KB - 361 descargas)
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
19/9/2007 10:12



Pastorcillo

2962

Zaragoza

Una preguntica para ti... ¿en la foto 072 podrías indicarnos los puntos exactos de soldadura al conector macho despiezado?... quizás usando nuestro querido Photoshop... o ¿podrías ponernos alguna fotico intermedia entre la 072 y la 075 donde se vea con más detalle esta fase intermedia de soldaduras?

Muchas gracias anticipadas.
Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
19/9/2007 10:25



Pastorcillo

1266

Málaga
Soldador??????????, pero si eso fue lo primero que compré... pero como le temo tanto a los ... paf, y olocirto a chamusquina, pues eso... que no me atrevo con más uniones, y se me da muy mal lo de las uniones con el soldador. Lo que sí es cierto , es, que en la lumbre tendré que poner un leds parpadeante pero... " lo compraré". Eso no quita que siga con los experimentos sencillitos para novatos, y le echaré valor, "le diré a mi marido que lo conecte, ji, ji. "

Muchas gracias por compartir tus conocimientos, esto hace que aunque algunos no llevemos a la practica muchos de los puntos a seguir... por lo menos nos acrecetamos en sabiduría electronica, que dicho sea de paso , nunca está de más.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/9/2007 10:58



Pastorcillo

2379

Madrid

¡Alto ahí, mijita!.

Nada de LEDs para lumbres, fuegos y similares. Esto se hace con mezclas de neones y lámparas oscilantes y de esto he escrito ríos en este Foro. Cuando teng a más tiempo si no lo encuentras te pongo la dirección pero, con el BUSCAR  seguro que lo encuentras.



Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/9/2007 10:58



Pastorcillo

2379

Madrid

¡Alto ahí, mijita!.

Nada de LEDs para lumbres, fuegos y similares. Esto se hace con mezclas de neones y lámparas oscilantes y de esto he escrito ríos en este Foro. Cuando teng a más tiempo si no lo encuentras te pongo la dirección pero, con el BUSCAR  seguro que lo encuentras.



Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/9/2007 15:16



Pastorcillo

2379

Madrid

Vamos a ver lo de nuestra reina Suny:

Yo creia que lo había explicado y que sobraba la foto intermedia. Mira lo que pongo en el texto:

El conector que aplica en nuestro ejemplo, tiene dos puntos de conexión (ver <072 Preparando soldadura cable de LEDs al conector macho.jpg>) :

  • Uno está formado por un encaje situado en el mismo eje interno del conector al que se soldará uno de los hilos del cable. Es un punto de soldadura. Recuerdo que antes debe estañarse el hilo a soldar.
  • Un segundo está formado por un pequeño taladro en la patilla del conector a través del cual,
    • se pasará el otro hilo del cable,
    • se doblará,
    • y se soldará por su exterior

 Es decir , el cable de dos hilos que se ve en la foto tiene uno de ellos doblado a 90º, en ángulo recto. Este es el que se introduce en el agujero de la patilla que se ve en la foto. Se dobla una vez pasado por el agujero y se suelda por el exterior de la patilla (la parte que no vemos).

El otro hilo, el recto, se enchufa directamente en el centro del conector, donde hay una entrada en cueva, y se suelda alli mismo, por encima.

Si se entiende así Suny, me ahorro la foto que no tengo. Si no se entiende haría una foto en cuanto pueda.



Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
19/9/2007 15:57



Pastorcillo

2962

Zaragoza
Mijita tranquila... yo too tenía la misma confusión entre neones y leds... pero Josefo me la aclaro y mi peque too... Me explico... os he puesto antes la fotico de mi nueva gatita Chanclas y dentro de poco voy a tener un LED real en casa... un hamster vamos... tiene tan solo unos días y está con su mama todavía... pero ya está bautizado antes de venir... mi peque eligió su nombre... entre Neón y Led... se quedo con Led ji ji... se acabo la confusión vamos.

Ya os pondré too su fotico cuando esté por aqui... su casita con un montón de tubitos de colores ya le está esperando... a ver ahora que tal se llevan la gata y el ratón ji ji...

Te adjunto el enlace de un paso a paso de mi hoguera... usando dos neones... uno fijo y otro intermitente pero comprados ya preparadicos... tan solo falta cortar los cables y con... unas clemas o fichas de conexión... colocarla en su lugar definitivo en mi belén.

https://foro.belenismo.net/forums/thread-view.asp?tid=5593&posts...

Geni... ahora sí que me he aclarado... un punto de soldadura en el centro del conector y el otro en el agujero... grache... quizás no te entendía al no tener realmente el conector macho... está en la tienda vamos... conectores hembras sí tengo... pero machos ninguno... a lo mejor teniendolo en las manos hubiera sido más fácil entender tus palabras... grache de nuevo.

Me gustaría too que contestarás a una pregunta sobre voltaje que te hace un poco más arriba Laor... yo too me he quedado con esa duda... ¿3V o 6V?



Modificado por Suny 19/9/2007 15:58
Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
19/9/2007 16:48



Pastorcillo

1266

Málaga
Huy, huy, pero que follón... entre los leds y los neones, tengo la cabeza echa un liote.

Gracias Suny, mis intenciones era de hacerlo como tú indicastes, y que nuestro amigo Geni , también especifico en su día, pero las manos y mi mente se hacen un liote de los grandes a la hora de especificar cual de ellos tengo que poner.

Cuidadín, con la nueva mascota, gato y ratón... menuda fauna, aunque mejor no te digo nada del zoologico que tengo en casa con las minismascotas.

Un besote.
Parte superior de la página Parte inferior de la página

paizga

paizga
19/9/2007 19:26





Hola Eugeni.

Yo tambien estaba callado, espectante. Pero hay ciertos limites...
Muy bien, un articulo que sigo dia a dia, y que espero sea largo y mantenga esta calidad para entenderlo los manazas como yo...

Por cierto, sabes y comentas que se venden Led al uso a 3v y 220v, pero, ¿se venden Led al uso -montados- para 5 o 12v?
Se que acabas de explicar como montarlos, pero no me aclaro y "soy muy joven para morir...electrocutado"
Gracias de antemano.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/9/2007 21:35



Pastorcillo

2379

Madrid

paizga - 19/9/2007 19:26 ... Por cierto, sabes y comentas que se venden Led al uso a 3v y 220v, pero, ¿se venden Led al uso -montados- para 5 o 12v? Se que acabas de explicar como montarlos, pero no me aclaro y "soy muy joven para morir...electrocutado"...

Pues si te digo que no los venden seguramente me equivocaré, porque cada vez que consulto catálogos, en el tema LEDs, me encuentro con cosas nuevas. Evoluciona rapidamente. Por ejemplo sí hay LEDs a 12 V, pero son del tipo lámpara de LED s. Esto lo digo en el post e incluso en el catálogo que ya veo que se lee poco, porqué allí hay muchos datos.

En cuanto a LEDs para 5 V puede que los haya, para aplicciones industriales y los he visto en catálogos, pero no los encontrarás.

  A mi lo que me maravilla de tí Pablo, ya sabes que tus preguntas siempre me descolocan, es que escribo algo para que se entienda, que sea fácil de aplicar, que se encuentre en el mercado, que su montaje sea accesible a cualquiera y me sales con preguntas esotéricas sobre lo que ni yo mismo imaginar pudiera,

 Ya sabes Paizga, a mandar

Parte superior de la página Parte inferior de la página

conchi

1907
asturias
conchi
19/9/2007 23:28



Pastorcillo

1907

asturias
Pués sí,como dice Mijiita sigo asomaica y sin perder detalle................guardandolo todo para cuando se me quite el " trauma " que tengo con esto de la electricidad
Agradecida a Geni por el esfuerzo
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/9/2007 23:59



Pastorcillo

2379

Madrid

Vamos a cambiar un poco y centrarnos en los focos de LED s, que son el colofón de esta serie y, en realidad , lo que la provocó.

Iluminación de escenas-13


I – Focos de LEDs


Introducción
El elevado precio de los focos convencionales así como su peso y volumen, me indujo hace más de un año a ensayar la iluminación de determinadas escenas mediante una linterna de LEDs, que empezaban a popularizarse, sin bien su precio era aún elevado, del orden de 15 € en aquel momento. La luz que proyectaban a 1 m cubría un área que era adecuada para pequeñas escenas.

Tenían dos inconvenientes básicamente:

  • Al ser a pilas su intensidad tendía a disminuir con el tiempo
  • En su estado original no podían conectarse con el programador y no era cuestión de encenderlas a mano cada vez que apareciera la dichosa escena a iluminar.

En unos pocos meses empezó a popularizarse su venta en los Todo a 100 y su precio bajó bruscamente. Si su compra se efectuaba en un almacenista, se podían obtener por alrededor de 2,0 € y actualmente no es difícil su adquisición en los detallistas por este precio y aún ligeramente inferior. Todo ello aceleró el antiguo objetivo de su uso y lo puse en práctica en el Belén Parroquial Geni 2006. Buena experiencia, que duró poco.

El resultado fue un desastre, pues duró lo que duró, algunos lo pudieron ver en su buenos momentos iniciales en los que funcionó correctamente y al final falló. Inútil decir que esto movió al autor a buscar una solución que se encontró y que una vez solucionado y probado es el motivo de este post.

El resultado es positivo y pueden usarse focos de LEDs económicos para nuestras aplicaciones con resultado satisfactorio. Su adaptación no obstante no es sencilla y necesita cierta experiencia en soldadura o al menos paciencia, mucha paciencia. En tiempos, al principio del proceso, propuse el uso de estos focos al menos a dos forer@s, ilustres los dos, destacando lo fácil y sencillo que sería su aplicación en Belenes. Uno de ellos los usó, en dioramas, se cargó a varios me dijo y no le funcionó, evidentemente. La solución existe pero, queridos forer@s, mi propuesta no es tan fácil de aplicar como suponía.

Debido a lo anterior, y para que sirva de experiencia a otros, este post se divide en tres partes:
·
Experiencias en el uso de linternas de LEDs sin modificar.
·
Tipos de linternas de LEDs
·
Modificación de una linterna de LEDs para su uso como foco

Experiencias en el uso de linternas de LEDs sin modificar

La experiencia se hizo con la linterna que se muestra en <077 Linterna primera experiencia 2006.jpg>.

  • Se quitó el paquete de pilas y se sustituyó por dos hilos de cable eléctrico. Uno atado a la carcasa de la linterna y el otro al muelle central interno que hacía contacto con el paquete de pilas y este al muelle central externo. Ver <078 Detalle tapa externa desmontada.jpg>.
  • Al final quedó como se indica en <079 Sustitución de las pilas por dos hilos.jpg>
  • Los dos hilos se conectaron a un alimentador que se ajustó al mismo valor de las pilas, es decir  4,5V y este último al programador en fase atardecer. El foco se colocó en la parte alta del Belén iluminando la escena antedicha.
  • El foco se encendía al atardecer iluminando la escena. Perfecto. Duró unos días. Ver posada iluminada con el foco antedicho en <080 Escena fente posada al atardecer-noche.jpg> .  De los 12 LEDs presentes se fundieron 7 y quedaron 5. el foco perdió su eficacia con estos pocos LEDs.

El motivo de esto no es otro que los LEDs no estaban protegidos con resistencias individuales. Una vez se desmontó el Belén y la linterna en función foco, se comprobó que efectivamente al estar pensado para su uso con pilas, de funcionamiento siempre “menguante”, no se habían protegido los LEDs con resistencia alguna.

  • No hay subidas de tensión previsible con pilas. El porqué solo se fundieron 7, esto no lo sé, pero imagino que con más tiempo se hubieran fundido más.
  • Estaba enchufado a un alimentador con mucha mayor capacidad y sujeto a fluctuaciones de red, etc y en un momento determinado se sobrepasaron largamente los 20-30 mA admisibles y se fundieron.

No hay otra solución, si queremos que funcione de forma intermitente y automática, que proteger los LED de forma individual, uno a uno con una resistencia. Y este fue el próximo paso.

Tipos de linternas de LEDs

Pero antes, para enfocar correctamente el problema es necesario conocer las linternas disponibles en el mercado (recuerdo que la que se usó de prueba tiene un precio demasiado alto), su composición interna y verificar si son convertibles fácilmente o no.

Siempre en Todos a 100, se han encontrado varios tipos de linterna de LEDs, básicamente 3 por su composición interna, que es lo que nos interesa. Ver la foto <082 Tipos de linternas de LEDs.jpg>

Se distinguen por cuatro características:

  1. Por estar diseñadas con componentes enroscados, carcasa, foco y porta foco, como pasa en las tres primeras empezando por la derecha. Esta facilita enormemente la modificación de la linterna.
  2. Estar diseñada con elementos embutidos, como pasa en la primera de la izquierda, lo que dificulta el desmontaje (riesgo de romperla, se rompe casi siempre) y el montaje posterior.
  3. Estar reunidas en dos coronas internas, separadas, las conexiones comunes a las dos patillas del LED.  Esto permite una adaptación más cómoda. Es el caso de la linterna de prueba del 2006 antes descrita.
    • En las otras tres linternas la construcción interna está hecha con las uniones “sui generis” y, prácticamente, se tienen que destrozar al desmontarla para añadir las resistencias.
  1. Todos ellos están equipados con LED sencillos de 5 mm, de luminiscencia normal, muy baratos, cuando los que utilizamos normalmente son de alta luminiscencia. No son útiles para la función foco y debemos sustituirlos. Esto se comprobó al sustituir únicamente los LEDs fundidos.

Los precios son más o menos más baratos cuanto más sencillos son en construcción. Es decir donde aplica la característica 1, son las más caras. Donde aplica la 2, las más baratas. Pero en general, actualmente rondan los 2 €.

Modificación de una linterna de LED para su uso como foco

Ante todo, repito, el enfoque de esta modificación es puramente económico. Existen en el mercado LEDs más sofisticados, agrupados en bombillas tipo dicroico, con regulación incorporada, etc., etc. que proporcionan de forma comercial las características que vamos a obtener nosotros aquí, desarrollados para aplicaciones sofisticadas, de uso inmediato, mas ”confortable”, pero el precio es otro, bastante elevado de momento.

El objetivo de la modificación es pues sustituir los LEDs por otros de alta luminosidad y  añadir a cada LED una resistencia de 150 Ohmnios, de la misma forma que al aplicar el método H y con H1 y H2.

Caso nº 1, linterna de la prueba 2006
En la linterna de prueba 2006, la solución está facilitada por la existencia de dos coronas que reúnen las alimentaciones a las dos patillas de los LEDs.

    • Debemos pues cortar el aro que une una de las patillas, para soldar a cada uno de los sectores así obtenidos un extremo de cada resistencia individual.
    • Los otros extremos se sueldan al 2º aro disponible. Ver <083 Nuevos LEDs de alta luminosidad montados.jpg> y <084 Detalle instalación resistencias.jpg>
    • Finalmente las dos conexiones finales resultantes se pueden conectar a un alimentador que se fijará en 6V. Ver <085 Detalle conexión a alimentación.jpg>, <086 Montando el foco-Interior.jpg> y <086 Preparado para conectar a alimentador.jpg>

El resultado es satisfactorio y del podemos comprobar las distintas luminiscencias de los LED sencillos originales, no fundidos, y los de alta luminiscencia instalados. Ver fichero <90 LEDS originales y LEDs de alta luminiscencia instalados.jpg>.

Si comparamos el resultado obtenido con el de una linterna comercial sin modificar, una cualquier de las otras mostradas anteriomente, se obtiene el resultado que se ve en <091 Comparación linterna comercial y modificada.jpg>

No he detallado el proceso demasiado ya que este es el tipo de linterna que no modificaremos por su precio inicial. En todo caso es la más fácil de modificar.

Dejaremos para mañana la modificación necesaria para los otros tipos de linternas, que resulta ser una poco más laboriosa por lo explicado, pero que sí tiene aplicación práctica por su economía. Es la que nos interesa.



Modificado por Geni 20/9/2007 00:08




(077 Linterna primera experiencia 2006.jpg)



(078 Detalle tapa externa.JPG)



(079 SustituciiÃn de las pilas por dos 2 hilos.jpg)



(080 Escena frente posada al atardecer-noche.jpg)



(082 Tipos de linternas de LEDs.jpg)



(083 Nuevos LEDs de alta lumionosidad montados.jpg)



(084-Detalle instalacion resistencias.jpg)



(085-Detalle conexion alimentacion.jpg)



(086-Montando el foco-Interior.jpg)



(088-Preparado para conectar a alimentador.jpg)



(090- LEDs originales y LEDs de alta lumiiscencia instalados.jpg)



(091 ComparaciiÃn linterna comercial y modificada.jpg)



Adjuntos
----------------
Adjuntos 077 Linterna primera experiencia 2006.jpg (271KB - 329 descargas)
Adjuntos 078 Detalle tapa externa.JPG (224KB - 316 descargas)
Adjuntos 079 SustituciiÃn de las pilas por dos 2 hilos.jpg (209KB - 319 descargas)
Adjuntos 080 Escena frente posada al atardecer-noche.jpg (175KB - 327 descargas)
Adjuntos 082 Tipos de linternas de LEDs.jpg (204KB - 338 descargas)
Adjuntos 083 Nuevos LEDs de alta lumionosidad montados.jpg (217KB - 341 descargas)
Adjuntos 084-Detalle instalacion resistencias.jpg (241KB - 333 descargas)
Adjuntos 085-Detalle conexion alimentacion.jpg (298KB - 348 descargas)
Adjuntos 086-Montando el foco-Interior.jpg (234KB - 325 descargas)
Adjuntos 088-Preparado para conectar a alimentador.jpg (266KB - 340 descargas)
Adjuntos 090- LEDs originales y LEDs de alta lumiiscencia instalados.jpg (226KB - 327 descargas)
Adjuntos 091 ComparaciiÃn linterna comercial y modificada.jpg (248KB - 307 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
21/9/2007 00:03



Pastorcillo

2379

Madrid





Iluminación de escenas-14


I – Focos de LEDs Caso nº 2



Reservamos este penúltimo post para la modificación de las linternas más comunes del mercado y un análisis de su coste.

Caso nº 2. Modificación linternas de Todo a 100

En este tipo de linternas, que son las que verdaderamente nos interesan, no existen las dos coronas internas que hemos visto en la anterior. Aunque algunas están hechas con componentes roscados el acceso a las conexiones originales es difícil y siempre se termina destrozando parte de los internos, con lo que solo se puede conservar la última corona, la más cercana a los LEDs. En el caso de las linternas de diseño embutido, la de la izquierda en la foto 082, el peligro adicional consiste en que es fácil destrozar la primera corona, con lo que no tiene modificación posible. El proceso, siendo similar al anterior, tiene los pasos siguientes.

Desmontaje LEDSs y soldadura de nuevos

Procederemos como sigue:

  • Desmontaje de los internos. El resultado se indica en <094 Desmontando internos.jpg> . El aro situado a la izquierda ha quedado inservible para su reinstalación posteior.
  • Se desueldan los LEDs originales por la simple aplicación del soldador en la placa soporte. “Se caen” prácticamente cuando se aplica el soldador por detrás, en su soldadura y se le da un pequeño golpe o sacudida.
  • En la placa soporte, aparecen dos sectores circulares o anillos que unían las patillas de cada LED original agrupados por polos; el + y el -.
  • Nos olvidamos de la polaridad y procedemos a sectorizar uno de estos dos anillos comunes, al cual soldaremos una de las patillas de cada LED nuevo (siempre la misma: la corta o la larga).
    • Hemos elegido el anillo interior que “cortamos” en trozos con un cuchillo o elemento punzante, a fin de individualizar la conexión. Ver <095 Sectorizando la pista común de la placa soporte de LEDs.jpg>
    • Hemos anulado el LED situado en el centro para simplificar y porqué el nº disponible de ellos en el foco es suficiente.
  • Una vez asegurado la sectorización procedemos a soldar los LEDs nuevos introduciendo previamente las patillas por los agujeros existentes en la placa soporte. De esta forma una patilla quedará independiente y la otra en un sector común.
    • La soldadura se efectúa por puntos y puede cortarse el resto de patilla sobrante con posterioridad o antes, función de la pericia del soldador.

Soldadura de resistencias

Antes de proceder en el sentido indicado es conveniente preparar las resistencias como se indica en <096 Preparando las resistencias a soldar.jpg>

  • Se suelda todas las patillas dobladas al anillo sectorizado, el interior. Se recomienda hacerlo en grupos de dos o tres por motivos constructivos ya que las patillas deben ponerse en común. Resulta práctico unir de tres en tres por ejemplo y al final soldar únicamente unas cuantas, en la conexión común. Ver :
    • <097 Iniciando la soldadura de resistencias individuales.jpg>
    • <098 Soldando resistencias y uniendo los otros extremos.jpg>

(Ruego a los especialistas disculpen la chapuza de las soldaduras ya que uno no es un experto excelso en su ejecución, que digamos)

Unión con el alimentador

Al sistema anterior debemos ahora soldarle el cable de conexión con el alimentador de forma que,

  • uno de los hilos quede soldado al anillo circular exterior común y
  • el otro al punto común de las resistencias que hemos soldado al anillo sectorizado.
    • Ver <099 Cable de alimentación soldado.jpg>

Montaje fina l

Ya podemos montar de nuevo la linterna, y conectarla al alimentador regulado a 6V, sin preocuparnos de la polaridad, como ya hemos indicado en posts anteriores (siempre que se hayan seguido las instrucciones de montaje dadas)
Ver
·
<100  Montando el foco de nuevo.jpg>
·
<101 Carcasa montada y dispuesto para conectar alimentador.jpg>

Pruebas de luminosidad

Una vez conectado y a efectos de comprobar la distinta intensidad al variar la tensión de alimentación, se han efectuado dos pruebas a la misma distancia y el resultado obtenido confirma lo dicho.
Ver
·
<102 Foco alimentado a 4,5V.jpg>
·
<103 Foco alimentado a 6V.jpg>

Resultado final

El resultado obtenido puede verse en  la siuiente foto:
·
<104 Foco de LEDs a 85 cm alimentado a 6V.jpg>





(094-Desmontando internos.jpg)



(095 Sectorizando la pista commÃn en placa soportes de LEDs.jpg)



(0096 Preparando las resistencias a soldar.jpg)



(097 Inicando la soldadura de resistencias individuales.jpg)



(098 Soldando resistencias y uniendo los otros extremos.jpg)



(099 Cable de alimentaciiÃn soldado.jpg)



(100 Montando el foco de nuevo.jpg)



(101 Carcasa montada y dispuesto para conectar alimentador.JPG)



(102 Foco alimentado a 4,5 V.jpg)



(103 Foco alimentado a 6 V.jpg)



(104 Figura a 85cm iluminada con foco de LEDs .JPG)



Adjuntos
----------------
Adjuntos 094-Desmontando internos.jpg (293KB - 306 descargas)
Adjuntos 095 Sectorizando la pista commÃn en placa soportes de LEDs.jpg (249KB - 305 descargas)
Adjuntos 0096 Preparando las resistencias a soldar.jpg (286KB - 305 descargas)
Adjuntos 097 Inicando la soldadura de resistencias individuales.jpg (244KB - 357 descargas)
Adjuntos 098 Soldando resistencias y uniendo los otros extremos.jpg (284KB - 315 descargas)
Adjuntos 099 Cable de alimentaciiÃn soldado.jpg (279KB - 313 descargas)
Adjuntos 100 Montando el foco de nuevo.jpg (247KB - 308 descargas)
Adjuntos 101 Carcasa montada y dispuesto para conectar alimentador.JPG (200KB - 310 descargas)
Adjuntos 102 Foco alimentado a 4,5 V.jpg (198KB - 299 descargas)
Adjuntos 103 Foco alimentado a 6 V.jpg (166KB - 316 descargas)
Adjuntos 104 Figura a 85cm iluminada con foco de LEDs .JPG (192KB - 328 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
21/9/2007 07:49



Pastorcillo

2379

Madrid

Rollo matutino de Baltasar.

Queridos amigos, con el post anterior, el 14, estaba previsto terminar esta serie sobre iluminación de Belenes con una pequeña modificación sobre el índice inicial, ya que el último era precisamente el de temas económicos que, por las circunstancia ya comentadas, se adelantó con creces en la entrega 05 y a través de cada entrega.

Y estaba previsto terminar hoy no por casualidad o porqué era viernes, si no porqué era una fecha Belenista en cierto modo y por mi manía de planificar todo, más que todo por su simbolismo y el apodo que me impuso el Sr. Secretario de palacio. Hoy es S. Mateo, nuestro 2º gran Belenista original. Sí, el de los Reyes magos. Y digo segundo porqué ya saben los que me siguen que mi primero es mi amigo Lucas. Con perdón de nuestro gran Herodes que tiene cierta querencia por Mateo.

Volviendo al tema, mi asesor me indica que he insistido mucho en la iluminación "desde fuera", con los focos y foquitos, pero que no he hablado de la "iluminación interior".  No, no es una disquisición filosófica ni un ramalazo espiritual matutino. Es que, me dice el sujeto en cuestión, se puede iluminar desde dentro llamando la atención sobre algo que queremos que se vea, aprovechando su naturaleza o disposición física. Me ha recordado por otro lado una deuda con algún forero sobre algún que otro circuito.

Pués bien, esta serie terminará s.D.q. en la entrega 15 el lunes próximo, con la inclusión de una forma especial de iluminar una escena. Desde dentro. Sin focos. Que no he inventado yo, ya que la copié de un Belén hace años y que tiene que ver con nuestro evangelista S. Mateo y sus Reyes magos y sus pajes; que por cierto están saliendo estos días en la 5ª entrega de Del Prado y precisamente el Rey Melchor y su paje, anteayer. Pués éste y su paje salen el lunes, aquí, en el último post de esta serie.

Perdonad el rollo, pero si aún me está leyendo alguien, aviso que esta vez, lo del lunes, no será para aprender a soldar, ni para novatos, más bien será para Pitagorines y Huéspedes. Pero es que no todo tiene que ser para empezar, también es bueno poner una guinda al pastel un poco compleja...como la vida misma. Si no, mis dos amigos citados no tendrían sobre qué opinar y otro se quedaría sin su circuito (él ya sabe quién es, claro que a lo mejor no se da por aludido)

Buen finde a todos.



Modificado por Geni 21/9/2007 07:58
Parte superior de la página Parte inferior de la página

Pitagorin

933
Valencia
Pitagorin
21/9/2007 08:04



Pastorcillo

933

Valencia
Y si alguien tiene dudas acerca del curso de Geni, seria este el momento de plantearla.


Geni - 21/9/2007 07:49

Perdonad el rollo, pero si aún me está leyendo alguien, aviso que esta vez, lo del lunes, no será para aprender a soldar, ni para novatos, más bien será para Pitagorines y Huéspedes. Pero es que no todo tiene que ser para empezar, también es bueno poner una guinda al pastel un poco compleja...como la vida misma. Si no, mis dos amigos citados no tendrían sobre qué opinar y otro se quedaría sin su circuito (él ya sabe quién es, claro que a lo mejor no se da por aludido)

Buen finde a todos.





Espero con impaciencia nuevas ideas.

Parte superior de la página Parte inferior de la página

biznaga

323
Málaga (Marbella)
biznaga
21/9/2007 12:51



Pastorcillo

323

Málaga (Marbella)

   Hola a todos y aunque me repita, gracias por todo Geni, este curso es alucinante.

    Y ahora mi pregunta, que puede que suene tonta pero es que no acabo de aclararme. En la página web de FMAS en la información sobre leds aparece el mensaje "no admite regulación". ¿Qué significa?. Tal y como yo entiendo significaría que  un led no se puede conectar a la fase de noche porque ésta supone un aumento progresivo de la luz de esa fase, una regulación; por tanto ¿el led sólo puede conectarse a la salida on/off de un día-noche?. Eso supondría, según veo, que se iluminaría de golpe y no progresivamente. En cuanto a los neones no pone nada pero ya que estamos pregunto si estaríamos ante lo mismo, que "no admiten regulación". Si fuera así, en micaso que es para iluminar una escena concreta, me parece que lo más interesante sería que permaneciera siempre encendido iluminando esa escen apermanentemente y al anochecer resaltaría poco a poco al irse apagando las luces de día y encendiéndose las de la noche. No se si me he explicado bien pero si alguien me resolviera estas duda se lo agradeceria.

Parte superior de la página Parte inferior de la página

huésped extranjero

220
Sicilia (ITALIA)
huésped extranjero
21/9/2007 14:36



Pastorcillo

220

Sicilia (ITALIA)
Un saludo a todos.

Hola Geni, quieren precisarte que si te he sugerido de realizar un curso sobre la soldadura a estanque de los miembros electrónicos, está solo porque creo que si los principiantes no saben soldar, también más o menos, los miembros entre de ellos, todo lo que tú has dicho y hecho ver o dirás y harás ver, por ellos es pura teoría que no podrán llevar nunca a la práctica.
Por este motivo invito a todos los principiantes a entrenarse a soldar, también de los simples trozos de hilos entre de ellos, para que se acostumbren sobre esta técnica.
Desaforadamente no puedo hacerlo yo porque no conociendo muy bien al español, no querría que algunos de vosotros siguieran cortando las venas leyendo lo que escribo.
Quise precisar sencillamente éste.
Perdona por mi intromisión.

Un cordial saludo
Aldo


Modificado por huésped extranjero 21/9/2007 15:37
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
21/9/2007 15:50



Pastorcillo

2962

Zaragoza
huésped extranjero - 21/9/2007 14:36

Un saludo a todos.

... curso sobre la soldadura... por ellos es pura teoría que no podrán llevar nunca a la práctica.
... Por este motivo invito a todos los principiantes a entrenarse a soldar...




Hola Huésped extranjero.

Pues tienes razón... lo que nos falta a los novatos es un curso de soldadura pero... la red está plagado de ellos... no quieras darle más trabajo a Geni ¿vale?

http://roble.pntic.mec.es/~jsaa0039/cucabot/soldadura-pcb.html

Ahora solo nos falta la práctica como tú mismo dices... así es como realmente se aprende todo... practicando... y cometiendo errores... pensando siempre que la próxima vez que lo hagamos nos saldrá mejor... así que tod@s los novat@s a soldar... vamos.

Os pongo unos truquitos... copiados integros de una web... para no meter la pata... y con un poquito de humor que nunca viene mal.


"Una buena soldadura tiene:
- el estaño justo, más estaño no significa soldadura mas fuerte.
- aspecto cóncavo, cuando es en una placa de electrónica decimos forma de cucurucho de helado.
- apariencia brillante y limpia. Con el tiempo se volverá mate por oxidación pero recién hecha debería brillar como el cáliz de misa.

Si está mate se le llama soldadura fría y tarde o temprano se romperá.
Causas de soldadura fría: los materiales no tenían la temperatura adecuada; se movieron durante el fraguado (ese pulso!!); se enfriaron muy rápido (te dije que no soplaras!!); el estaño es viejo ya se ha fundido y enfriado varias veces o es de mala calidad; usaste la técnica de arrimar una gotita de estaño en la punta el soldador eh! O cualquier combinación de estas.

La soldadura no esta limpia hay impurezas (escorias) en la soldadura o cerca. Las piezas o el soldador no estaban limpios; la punta tenia escorias de resina u otros materiales quemados. Ya vimos que si limpias antes trabajas menos."


Saludos.



Modificado por Suny 21/9/2007 15:59




(soldadura.jpg)



Adjuntos
----------------
Adjuntos soldadura.jpg (9KB - 267 descargas)
Parte superior de la página Parte inferior de la página

huésped extranjero

220
Sicilia (ITALIA)
huésped extranjero
21/9/2007 20:38



Pastorcillo

220

Sicilia (ITALIA)
Hola Suny

Te aseguro que mi intención no es de dar otro trabajo a Genios, que además está conduciendo un curso excelente y con mucha profesionalidad.
Mi real intención es solicitar a todos los principiantes a entrenarse mucho en la técnica de la soldadura de modo tal de superar la misma convicción de no lograr soldar e iniciar a hacer práctica en montar a los varios miembros que por el momento son led y resistencias pero dentro de algún tiempo también podrían ser elementos relativos a circuitos un algo más complejos.
Sólo llevando a la práctica todo aquél que hasta a ahora Geni os ha enseñado, podréis entender que no hay nada difícil.

Pasando a tus consejos, comparto en lleno todo lo que has dicho, pero tengo que precisarte que las imágenes alegadas, aunque en un cierto cuál sentido también son aplicables a las soldaduras a estanque, en realidad se refieren a otro tipo de soldadura que es llamada "soldadura eléctrica o soldadura a arco voltaico."
Este último tipo de soldadura es la que ejecutan a los herreros cuando sueldan trozos de metal entre de ellos.

Te felicitas a Geni por su óptimo trabajo.
Buen trabajo a todos

Aldo


Modificado por huésped extranjero 22/9/2007 12:46
Parte superior de la página Parte inferior de la página
josehipa

1
madrid
josehipa
21/9/2007 21:01


Pastorcillo

1

madrid
Por favor, una explicación sencilla -para inútiles- de como hacer que un led funcione a 220v.
Muchas gracias.
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
21/9/2007 22:07



Pastorcillo

2962

Zaragoza
josehipa - 21/9/2007 21:01

Por favor, una explicación sencilla -para inútiles- de como hacer que un led funcione a 220v.
Muchas gracias.


Hola Josehipa.

Nadie es inútil... ni en este foro... ni en la vida real... si tú te lo consideras... es muy sencillo comprátelo YA HECHO... todo preparadico... vamos. Si por el contrario... te has equivocado de palabra... me refiero a "inútil"... y realmente quieres aprender... simplemente lee no solo este curso sino tanta y tanta información ÚTIL que hay en este foro... y despues de leer... te vas a la práctica y eso... practicas... entonces aprenderás a hacer lo que tú quieras hacer ¿vale?

Por cierto BIENVENIDO a este foro.

Saludos.
Parte superior de la página Parte inferior de la página

Yorkers

83
Arica-Chile
Yorkers
22/9/2007 06:13



Pastorcillo

83

Arica-Chile
Hola!, bueno a mi me quedan solo unas dudas...


-Sirven los cargadores de celular para alimentar los led?
-Cual es es el tipo de led a utilizar (cuantos volt)??
-Cual resistencia es la que se debe emplear ??


Agradecere infinitamente la información, es que soy un nuevo en esto de la electricidad, pero creo que de a poco entramos en el tema...



Atentamente LEANDRO









Modificado por Rapunchi 22/9/2007 06:13
Parte superior de la página Parte inferior de la página
pastoreño

37
Jerez de la Fra
pastoreño
23/9/2007 13:23


Pastorcillo

37

Jerez de la Fra
En primer lugar muchisimas gracias por tu increible aportación en el tema de la iluminación.
Por otra parte he empezado con el tema de LEDS a probar. He encontrado Leds a 220, pero son distintos de los de tu fotografia. Traen la luz y dos cables, pero sin la caja negra que se ve en la foto. He realizado la conexión y sin problemas, lo que no sé es si los Leds tienen mayor o menor potencia, y cual utilizas tu, porque como para iluminar una escena con el que yo tengo creo que tiene poca luminosidad.
Por si alguien lo necesita me han costado 1.5 euros en la calle Francos en Jerez, y los hay amarillos, blancos, verdes y rojos.
Saludos llenos de escayola
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
23/9/2007 23:59



Pastorcillo

2379

Madrid



 Y ya estamos a lunes y como lo prometido es deuda, aquí finaliza esta serie de posts.

En este último post de Iluminación de escenas, prescindo del enfoque que he adoptado hasta aquí para quién quiera iniciarse en el tema de LEDs y soldaduras elementales, porqué lo que voy a contar necesita de una cierta experiencia en el manejo de componentes electrónicos y su construcción. No obstante, siempre creo que tenemos un amigo que sabe soldar y mejorar nuestro circuito incluso y espero que quién no lo sepa hacer lo encuentre, porqué vale la pena, creedme. Laor va para ti y tus Asociaciones.


Iluminación de escenas-15

J – Iluminación desde la propia escena. Antorchas de pajes.



Preliminares

Como expliqué el viernes, a veces la iluminación de una escena puede conseguirse desde ella misma, sin que venga de luz exterior. Y esto es lo que pasa cuando iluminamos alguna escena con antorchas y la escena que se presta a ello es precisamente la llegada de los Reyes Magos.

Y naturalmente yo no inventé esto. Lo vi hace varios años en un Belén monumental, con unas figuras tamaño ad-hoc. Yo acaba de comprar la primera edición de Del Prado y se me ocurrió imitar la escena con el tamaño 11cm. La escena monumental utilizaba unos pequeños farolillos de luz fija, que el cada paje sujetaba en el extremo de un bastón. Yo no podía hacer lo mismo por la escala a la que tenía que trabajar y tuve que modificar la escena monumental por otra ligeramente distinta.

De esta forma salió una escena con pajes llevando una antorcha, sin faroles, que para imitar lo más posible el oscilar de las antorchas, también debía oscilar.

Elección de la bombilla y su tamaño

El primer problema era elegir el tamaño de la bombilla, que tenia que ser proporcional al de la figura del paje de Mayo de Del Prado.. La elección recayó sobre unas bombillas de tipo lágrima que se alimentan a 6V o a 12V, según el modelo. Estas bombillas están en el catálogo del post 05 de esta serie.

  • El porqué de su elección es obvio si se comparan los tamaños de la foto <106 Tamaños comparados-01.jpg> y con más detalle en la <107 Tamaños comparados-02.jpg> . En ellas se ve de izquierda a derecha:
    • una bombilla pequeña de fogata,
    • una bombilla de 5W,
    • una linterna como la original del Belén monumental,
    • un neón preparado para 220V,
    • un LED de 5 mm,
    • un LED  de 3 mm,
    • una bombilla de 6V,
    • una bombilla de 12V y finalmente
    • una resistencia de ¼ W como las que hemos usados para los LEDs, como referencia de tamaño, así como una moneda de 1€ por el mismo motivo.
  • El simular la oscilación natural de una antorcha se puede conseguir con un circuito oscilante no pulsado.  Es decir un circuito multivibrador. Pero Las prueba que hice no eran satisfactorias, por lo que lo junté con otra bombilla fija, que da un soporte al conjunto de la misma tonalidad. Desde entonces también utilizo en las fogatas dos neones, uno fijo y otro oscilante, por el buen resultado que se obtuvo.

En resumen se trataba de colocar dos bombillas juntas, una fija y otra oscilante en el extremo del palo de la antorcha. La bombilla fija se alimentaría a 6V y a la que debía oscilar se le acoplaba un circuito multivibrador y se elegía a 12V, sin justificación alguna . En mi caso solo para probar las dos bombillas.

El soporte de la antorcha

Para el palo de la antorcha se usa bien el mismo palo o cayado que lleva el paje o un palo formado por los cuatro cables de las bombillas.

El circuito

La bombilla que debe oscilar se alimenta de un ciruto multivibrador cuya base se describe en <108 Circuito básico de parpadeo de bombilla de 6V.jpg>

Como vulgar rata de biblioteca que soy, hace varios años tuve la ocasión de acceder a una información perdida entre las revistas antiguas de la Asociación Belenista de Madrid, ABM, en la que un ilustre belenista de esta asociación ya fallecido, Pérez Bustamante, en los tiempos heroicos en los que nadie sabía nada de electrónica y nadie le entendió, naturalmente, expuso una adaptación del circuito anterior para un par o 4 bombillas de 6 o 12V, que tituló <109 Intermitencia Pérez Bustamante.jpg>. Este circuito fue la base de mi adaptación posterior, con muy pocos cambios y que finalmente plasmé en las antorchas de los pajes de Del Prado, <110 El circuito.Mis notas.jpg>.

El esquema incluye la identificación en números romanos de los canales de soldadura para su construcción en una placa perforada. Pero siendo asío que cada maestrillo tiene su librillo, prescindo de dar más detalles, que, en todo caso pueden apreciarse en las fotos que adjunto:
·
<113 Conjunto de placas.jpg>. La solución adoptada, al tratarse de un circuito par, fue desarrollar un circuito para Gaspar y Baltasar y otro independiente para Melchor.
·
<114 Detalle placa Gaspar y Baltasar.jpg>
·
<115 Placa Melchor.jpg>
·
<116 Detalle soldaduras placa Melchor.jpg>

Los tres pajes

El resultado final se expone en la foto <120 Conjunto antorchas 3 pajes.jpg> , en la que se puede observar
·
los dos alimentadores para las dos placas antes citadas y los dos circuitos en placas, uno de ellos pegado a una base de madera  para su mejor manejo, <121 Detalle alimentadores y circuitos.jpg ,
·
los detalles del cableado y la conexión con los pajes que están pegados a unas planchas de cajas de frutas, para su instalación final más fácil, <122 Detalle pajes con antorchas.jpg> ,
·
el detalle del paje de Melchor, que expongo porqué en estos momentos está de moda, ya que la semana pasada ha aparecido en la 5ª edición de Del prado y que dedico a aquellos que con tanta ilusión, como a mi me hizo, lo están comprando, <123 Paje de Melchor.jpg> .En este caso se ha aprovechado el cayado del paje para dirigir los cables de las antorchas,
·
y una foto del paje del negrito, que no puedo olvidar, por motivos obvios, que ya conocen “los que me estarán escuchando”, <124 Paje del negrito.jpg> . En este caso la antorcha se soporta sobre un cayado construido con los propios cables.

Embalado del conjunto

Incluyo una penúltima foto sobre cómo deberían guardarse este tipo de construcciones para poderlas utilizar de facto en el próximo año. Esto responde a una serie de preguntas, algunas antiguas, que he recibido por privados y que se refieren a como guardo las construcciones.

Hay gente “pa tóo”, como sabemos.

Pués bien, utilizo sobre todo cajas de botellas de vinos de Navidad. Estas que la gente que recibe regalos de empresa tira después al contenedor de la calle, “fuente de alimentación” para todo Belenista que se precie. Las hay básicamente de dos tipos: de tres y de 6 botellas. Aquí he utilizado una de tres botellas.  Aunque atendiendo a las preguntas recibidas hace tiempo, lo importante no es únicamente la caja, que lo es para su estabilidad, si no también como se pone dentro de la misma. Ver mi “intimidad” en <150 Conjunto 3 pajes en su caja.jpg> .

Resultado final

Aunque mis pajes ya han aparecido varias veces en el foro y algunos los han visto al natural, expongo la foto más bonita que tengo de ellos, que mira por dónde es la del paje de Melchor que dedico con todo el cariño:

  • <153 Patje de Melchor.jpg>

Y el propio Melchor por estar de moda.

  •   <154 Melchor.jpg>

Nota final

Quiero agradecer las más de 3000 visitas que ha recibido esta serie y las descargas de esquemas que ponen de evidencia el posible interés despertado o simple curiosidad.

Querría expresar con todo el cariño del mundo que aunque lo anterior me honra, mi ilusión sería que algunos o algunas se metieran “en harina” y perdieran el miedo a la electrónica. Y si no he conseguido quitárselo, aunque nada más sea a  10 o 15, o al menos haber conseguido firmes propósitos de tomarlo en serio el curso próximo, consideraría todo lo anterior un fracaso.

Una recomendación : buscarse un amig@ que sepa de soldaduras de electrónica es bueno. Yo empecé así y posiblemente quién me enseñó se esté riendo en estos momentos si llega a leer esto, que es muy posible, y recuerde lo patoso que era al principio…y que aún continúo siendo al lado del maestro Enrique.





(106 TamaaÃos comparados-01.jpg)



(107 TamaaÃos colmparados-02.jpg)



(109 Intermitencia PPÃrez Bustamante.jpg)



(110 El circuito. Mis notas.jpg)



(113 Conjunto de placas.jpg)



(114 Detalle placa Gaspar y Baltasar.jpg)



(115 Placa Melchor.jpg)



(116 Detalle soldaduras placa Melchor.jpg)



(120 Conjunto antorchas 3 pajes.jpg)



(121 Detalle alimentadores y circuitos.jpg)



(122 Detalle pajes con antorchas.jpg)



(123 Paje de Melchor.jpg)



(124 Paje del negrito.jpg)



(150 Conjunto 3 pajes en su caja.jpg)



(153 Patje de Melchor.jpg)



(154 Melchor.jpg)



Adjuntos
----------------
Adjuntos 106 TamaaÃos comparados-01.jpg (296KB - 480 descargas)
Adjuntos 107 TamaaÃos colmparados-02.jpg (292KB - 391 descargas)
Adjuntos 108 Circuito bbÃsico de parpadeo de bombilla 6V.doc (27KB - 532 descargas)
Adjuntos 109 Intermitencia PPÃrez Bustamante.jpg (230KB - 395 descargas)
Adjuntos 110 El circuito. Mis notas.jpg (181KB - 417 descargas)
Adjuntos 113 Conjunto de placas.jpg (223KB - 372 descargas)
Adjuntos 114 Detalle placa Gaspar y Baltasar.jpg (234KB - 391 descargas)
Adjuntos 115 Placa Melchor.jpg (275KB - 395 descargas)
Adjuntos 116 Detalle soldaduras placa Melchor.jpg (290KB - 365 descargas)
Adjuntos 120 Conjunto antorchas 3 pajes.jpg (243KB - 377 descargas)
Adjuntos 121 Detalle alimentadores y circuitos.jpg (241KB - 336 descargas)
Adjuntos 122 Detalle pajes con antorchas.jpg (226KB - 355 descargas)
Adjuntos 123 Paje de Melchor.jpg (297KB - 422 descargas)
Adjuntos 124 Paje del negrito.jpg (290KB - 350 descargas)
Adjuntos 150 Conjunto 3 pajes en su caja.jpg (264KB - 358 descargas)
Adjuntos 153 Patje de Melchor.jpg (269KB - 375 descargas)
Adjuntos 154 Melchor.jpg (299KB - 368 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
24/9/2007 23:03



Pastorcillo

2379

Madrid



Queridos amigos, debió darme la locura cuando en julio pasado decidí exponer tres series distintas en el Foro. Solo he publicado una y me parece que me he pasado. Las otras dos eran una amplicación de la de espejos y una de construcción de arcos-puertas-ventanas.

Un buen amigo me ha indicado que es demasiado tarde para aplicarlo en el Belén de este año. Fijaros que yo lo he retrasado porque pensaba que era demasiado temprano empezar a mitad de año.

Así pués teniendo en cuenta el próximo congreso Belenista anual, a partir del cual me bloqueo para concentrarme en  mis Belenes-2007, he decidido no publicarlos (y lo digo porqué lo habia adelantado a varios forer@s) y así dar p ie a consolidar el de iluminación de escenas.

PERO, como lo anterior ha sido un rollo, he pensado que algo que tenia en el archivo, de índole más espiritual y al alcance de todos, podría complementar la tecnicidad de esta serie terminada y dar un soplo más Belenista si cabe que distraiga el ambiente de tanto LED y esquemas electrónicos.

Por lo tanto a partir de mañana cambio de área y me paso a la de Belenes, tengo que ver donde exactamente, para exponer una serie de 4 posts sobre la simbología del Belén de Ocaña. Belén que por su excepcionalidad merece especial atención de los Belenistas.

Parte superior de la página Parte inferior de la página

laor

1331
Venta del Moro (Valencia)
laor
25/9/2007 23:27



Pastorcillo

1331

Venta del Moro (Valencia)
Muchismas gracias amigo Eugeni, por esta interesante serie de post tuyos, en especial por haberme puesto como hacer las antorchas de los pajes con el circuito multivibrador.
El esquema de dicho cicuito lo he cojido a la primera, es muy facil de hacer. En cuanto tenga un rato de tiempo para ir a Valencia capital, compreré todos los componentes necesarios y lo haré.
Un fuerte abrazo
Lluis
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
26/9/2007 00:21



Pastorcillo

2379

Madrid

Menos mal que alguien lo ve fácil.

¡Ánimos Laor!

A ver si animan más... a lo que sea, porque este último es un poco difícil, excepto para Laor.

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
29/9/2007 20:14



Pastorcillo

2379

Madrid

Los que pudieran estar interesados en un Rayo de luz como el descrito en esta serie, el de la película, adjunto la foto corespondiente.







(Rayo original a 500.jpg)



Adjuntos
----------------
Adjuntos Rayo original a 500.jpg (147KB - 470 descargas)
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
17/10/2007 01:29



Pastorcillo

2962

Zaragoza
Suny - 19/9/2007 15:57

Mijita tranquila... yo too tenía la misma confusión entre neones y leds... pero Josefo me la aclaro y mi peque too... Me explico... os he puesto antes la fotico de mi nueva gatita Chanclas y dentro de poco voy a tener un LED real en casa... un hamster vamos... tiene tan solo unos días y está con su mama todavía... pero ya está bautizado antes de venir... mi peque eligió su nombre... entre Neón y Led... se quedo con Led ji ji... se acabo la confusión vamos.

Ya os pondré too su fotico cuando esté por aqui... su casita con un montón de tubitos de colores ya le está esperando... a ver ahora que tal se llevan la gata y el ratón ji ji...






Aquí tenéis a Led... nunca se le confundiría con un Neón ¿verdad?...

Como ves Conchi se llevan de maravilla... por ahora.

Besotes.



(wLed01.jpg)



(wChanclasyLed.jpg)



Adjuntos
----------------
Adjuntos wLed01.jpg (152KB - 310 descargas)
Adjuntos wChanclasyLed.jpg (267KB - 324 descargas)
Parte superior de la página Parte inferior de la página
lucky

2
Venezuela
lucky
18/10/2007 00:14


Pastorcillo

2

Venezuela
Hola Geni. Te escribo desde Venezuela, he estado viendo todo lo del foro de belenismo y me encontre con controles electrónicos que simulan ciclicamente el paso del dia a la noche y de la noche al día que puede pilotar hasta cuatro cargas luminosas compuestas, por ejemplo: luz diurna, nocturna, ocaso, el brillo de las estrellas entre otro,(microcontroladores programados), pero mi problema es que estos que tienen ustedes en España son corriente 220v y a mi me sirve es 120/60hz. Aqui en Venezuela es imposible encontrarlos ya hechos para la venta asi que tendria que hacerlo. Si me puedes orientar a ver donde consigo un esquema eléctrico y un diagrama de montaje para hacerlo yo misma ? (pero de 120/60hz). O donde lo podré adquirir ya listo para instalar aqui en America Latina o en su supuesto caso en Estados Unidos?
Gracias y espero pronta respuesta.
Carolina.
Caracas - Venezuela.

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/10/2007 00:03



Pastorcillo

2379

Madrid

"Afortunada" Carolina, me parece que tienes un falso problema, técnicamente hablando, aunque admito que es laborioso:

Ya nos dirás

Por la freciuencia no te preocupes. Entiendo que no tendrá mucha importancia en estos circuitos

Parte superior de la página Parte inferior de la página

CORCHO

880
Entre Madrid y Colmenar Viejo
CORCHO
19/10/2007 19:12



Pastorcillo

880

Entre Madrid y Colmenar Viejo

Amigo Geni:

El "tratado" de iluminación que nos has puesto es una auténtica joya que ninguno de los forer@s te agradeceremos bastante.

Como era muy denso, lo he leido despacito y analizando todos los detalles.

Hay una cosa que no queda nada clara y me imagino que nuestro común amigo Laor lo pasará mal cuendo empiece con el montaje de "las antorchas". Yo pretendo hacer lo mismo, pero viendo el circuito básico y tus placas, está claro que tienes más componentes que en el esquema básico, así es que tendrás que explicarte un poco mejor, es decir, poner el esquema de tus dos placas para que lo podamos copiar .

Por supuesto que pagaremos los "royalties" que hagan falta.



Rey Mago del CORCHO

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/10/2007 22:11



Pastorcillo

2379

Madrid

Creo que Corcho me ha descubierto.

Efectivamente el circuito se modificó en el último momento sobre todo para introducir una regulación de la cadencia de vibración y alguna cosita más. Si mal no recuerdo lo he dicho en mi texto, quizás no de una forma explícita, pero si lo he dejado a entender, o al menos lo intenté.

Puse en el foro los tres esquemas que he retenido, o sea que tendré que analizar lo que hice en detalle para atender  a la pregunta. Y lo haré. Dame un poco de tiempo. No obstante quiero advertir que con el circuito que yo puse, con notas mías a mano, funciona igual. Lo que veis de más son mejoras que no afectan al buen funcionamiento. Solamente lo hacen más elástico, flexible.

Parte superior de la página Parte inferior de la página
Oriente

2627
Pamplona
Oriente
22/10/2007 18:54


Pastorcillo

2627

Pamplona
Mi admirado maestro: este viernes tuve la oportunidad de probar en el belén que estoy montando en la ABP con otros compañeros las lámparas de 2w y de 5 w de LED, son pelín caras, pero los focos tienen los días contados. La experiencia de este año en Pamplona con la incorporación de la lud LED a varios belenes está resultando un éxito. Espero que con el ahorro de energía nos dé para más lámparas led
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
23/10/2007 09:57



Pastorcillo

2379

Madrid

Efectivamente, ya van saliendo, y este año en especial, foquitos de LEDS por doquier. Aún son bastante caros.

Es decir continua siendo económico hacérselo uno mismo. Con esta serie, varios foreros me han enviado fotos o noticia de LEDs comerciales ya preparados, que agradezco. Conocía su existencia con bastante detalle pero preferí no poner fotos de ellos y casi ni mencionarlos excepto algún caso, porque me parecia contrario al objetivo de la serie.

También opino que unos pocos años los LEDs  nos invadirán. De hecho uno de las bombillas de LEDs que puse en la serie ya ha bajado de precio según he podido comprobar recientemente.



Modificado por Geni 23/10/2007 10:08
Parte superior de la página Parte inferior de la página

Eyras

72
Almería
Eyras
10/11/2007 00:01



Pastorcillo

72

Almería

Hola Geni :
No te preocupes que nadie pregunte, con el tiempo te lloverán munchas preguntas para sacarnos de los lios que nos metemos, somo munchos que como yo por ejemplo leo y lo llevo a la práctica, ya veremos como salimos de todo esto, que lo más seguros como minimo chamuscado, sigue y no te canse de explicar cositas que para los más duritos de cabeza no lo tienen que dar todo masticado para comprender algo digo algo no todo, pero poco a poco se va consiguiendo.
Gracias por tus explicaciones y que hay gente que te sigue aunque no salgamos a la palestra.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
10/11/2007 00:22



Pastorcillo

2379

Madrid

Muchas gracias Eyras.

Hay bastantes que me han escrito en privados y he contestado a la mayoria, en otros no he podido por diversos motivos...no lo sé todo.

Te agradezco tus palabras, porqué aunque estoy satisfecho de como se ha acogido estos posts, por lo que acabo de decir, a veces me pregunto ¿y donde están los otros 6000? . Espero que lo aprovechen aunque no salgan a la palestra.

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
10/11/2007 22:10



Pastorcillo

2379

Madrid

Y como lo prometido es deuda, ahí va la corrección del circuito de las antorchas de los pajes, según muy bien acertó nuestro querido Corcho.

El esquema que adjunto, es auto explicativo pero lo que no se dice es el porqué, que paso a precisar. Ante todo aclarar que el cirucito del Post 15 es correcto y funciona en otro ejemplo que tengo en fucionamiento. No obstante, en el ejemplo fotografiado m i querido asesor electrónico quiso simplificar mi vida e introdujo en el último momento varios cambios que no modifican el circuito principal, pero que introducen elementos de protección adicional y una gran elasticidad en su utilización práctica, como veremos. Los cambios están indicados en rojo en el esquema y son los siguientes:

En resumen: el esquema es el que se indicaba en el post nº 15 y el de la foto es una variante que permite conectarlo casi de cualquier forma. Es decir

Y esto es todo.





Adjuntos
----------------
Adjuntos pajes segun foto.pdf (257KB - 584 descargas)
Parte superior de la página Parte inferior de la página
Pedro Carrillo

2060
Madrid (Argüelles)
Pedro Carrillo
10/11/2007 22:37


Pastorcillo

2060

Madrid (Argüelles)
Geni, y lo del “rayo de luz como el descrito en esta serie, el de la película”. ¿para cuando?. Yo estoy esperando aun. Sobretodo si es como el de la película Fino  y  Potente. La vedad que si es así , va a ser de película .











Modificado por Pedro Carrillo 10/11/2007 22:37
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
10/11/2007 23:12



Pastorcillo

2379

Madrid
Pedro Carrillo - 10/11/2007 22:37 Geni, y lo del “rayo de luz como el descrito en esta serie, el de la película”. ¿para cuando?. Yo estoy esperando aun. Sobretodo si es como el de la película Fino  y  Potente. La vedad que si es así , va a ser de película .

Pedro, mi versión del rayo de luz ya la puse en los capítulos 8 y 9 de esta serie. Es decir ya está expuesto.

Ahoro solo falta ponerlo en el Belén de la Parroquia y a ver que sale.

Hay una pequeña sorpresa que no he contado, pero todo se andará

Parte superior de la página Parte inferior de la página
Pedro Carrillo

2060
Madrid (Argüelles)
Pedro Carrillo
12/11/2007 14:53


Pastorcillo

2060

Madrid (Argüelles)

¡ Atiza, y yo sin enterarme!. Ahora mismo voy a empaparme.

Un saludo

Parte superior de la página Parte inferior de la página

paizga

paizga
25/11/2007 11:07





Hola.
Necesito ayuda.
Veréis, para el interior de las casas estoy usando bombillas de 4,5v que luego las llevo a un transformador. Hasta ahí bien.
Pero como ahora me encuentro con que tengo que colocar dos muy cercanas mutuamente, pues no sé si se podrá hacer lo que pone en la parte derecha del dibujo o se deben llevar una por una. Mi duda radica en el voltaje -4,5v. y 3.5v respectivamente- y lo que tanto habláis de conexiones en serie, pralelo... y que no entiendo.
Muchas gracias de antemano.



(Dibujo.jpeg)



Adjuntos
----------------
Adjuntos Dibujo.jpeg (14KB - 323 descargas)
Parte superior de la página Parte inferior de la página

J. David

3952
El Albujón - MURCIA -
J. David
25/11/2007 13:55



Pastorcillo

3952

El Albujón - MURCIA -
Hola Pablo, hace falta saber el consumo de la lámpara de 3,5 volt., para calcular una resistencia que compense la diferencia de voltaje.
Un saludo.
Parte superior de la página Parte inferior de la página

paizga

paizga
25/11/2007 14:23





Hola José David.
Ante todo gracias por contestar.
Pues el consumo es de 0.3 A. Pero de todas formas, llevando ambas bombillas -4,5v y 3,5v- por separado al transformador para 5v, ¿Iría bien ? Me refiero, las he probado en una pila de petaca y ambas lucen sin problemas.
Gracias de nuevo.
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
25/11/2007 15:41



Pastorcillo

2962

Zaragoza
paizga - 25/11/2007 14:23

...Pero de todas formas, llevando ambas bombillas -4,5v y 3,5v- por separado al transformador para 5v, ¿Iría bien ? ...



Hola mi Principito.

No soy ninguna entendida en chispas pero... esta pregunta que tú haces es una barbaridad... nunca debes poner el alimentador a más voltios del que tenga la bombilla o bombillas en cuestión... si me equivoco que me corrijan los expertos please...

Tengo delante mío un alimentador con el siguiente voltaje 1,5V... 3V... 4,5V... 6V...7,5V...9V y 12V... poniendo dos bombillas como tú dices de 4,5V y de 3,5V yo dejaría el alimentador en 3V... te lucirán menos pero te chutarán. Si lo pusieras a 4,5V la bombilla de 4,5V luciría normalmente pero te cargarías la de 3,5V... vuelvo a decir lo mismo si me equivoco que me vuelvan a corregir los expertos...

¿Por qué te complicas tanto la vida poniendo bombillas de distinto voltaje? ¿por qué no las pones todas iguales... de 4,5V por ejemplo?...

Un beso mañico real para ti.
Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
25/11/2007 16:08



Pastorcillo

2962

Zaragoza

Mi Principito te acabo de hacer un dibujo que te adjunto de como puse yo mis 3 bombillas (en paralelo) en la posada del año pasado... eras igualicas y todas de 4,5V... donde tienes la A... considera que es el alimentador y que esta posicionado a eso a 4,5V...

Besotes.




(bombillasempalme01.jpg)



Adjuntos
----------------
Adjuntos bombillasempalme01.jpg (133KB - 314 descargas)
Parte superior de la página Parte inferior de la página

J. David

3952
El Albujón - MURCIA -
J. David
25/11/2007 16:50



Pastorcillo

3952

El Albujón - MURCIA -
Pablo, para conectar las dos lámparas a la misma salida de 4,5 volt., debes enseriar una resistencia de 3 ohmios en la lámpara de 3,5 volt. Te pongo tu mismo esquema reformado.
Un abrazo.




(Dibujo2.JPG)



Adjuntos
----------------
Adjuntos Dibujo2.JPG (14KB - 348 descargas)
Parte superior de la página Parte inferior de la página

paizga

paizga
25/11/2007 17:11





Gracias de nuevo José DAvid.
Una última pregunta, como no tengo la resistencia y es bastante urgente... se podrían llevar por separado según el esquema izquierdo al transformador? -Me refiero sin resistencia.-
Gracias y un saludo.
Parte superior de la página Parte inferior de la página

J. David

3952
El Albujón - MURCIA -
J. David
25/11/2007 17:33



Pastorcillo

3952

El Albujón - MURCIA -
Pablo, si conectas la bombilla de 3,5 volt., a un voltaje superior, te puede pasar lo que ya te ha explicado Suny, jeje, que te quedes sin ella, pero como es solo un voltio de diferencia te daré un remedio casero: de los dos cables que van a la bombilla, pones uno más largo y lo lías en espirar sobre algo redondo, -como si fuese un muelle- de esta manera puedes salir del paso, pero cuando puedas le colocas la resistencia, ¿vale campeón?
Ya me dirás como te ha ido.
Un saludo.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
3/1/2008 09:45


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Por favor, ruego a los moderadores que sitúen este hilo al principio de la columna primera de temas.
Este hilo es muy didáctico, pero a algunos no nos ha dado tiempo a aplicarlo para el Belén de este año. Ahora que tenemos el Belén puesto, estaría fenomenal hacer un estudio de las luces que necesitamos para el año que viene.
Muchas gracias.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
3/1/2008 18:08



Pastorcillo

2379

Madrid

A los que han seguido esta serie de posts quisiera comunicarles que, finalmente, el Rayo de luz funcionó en su emplazamiento definitivo y aunque ya pondré la serie de fotos pertinente, avanzo una foto del efecto conseguido. Es una lástima que no podamos bajar la foto original, pues al reducirla pierde bastante, como siempre.

Feliz Año Nuevo a todo el mundo



Modificado por Geni 3/1/2008 18:10




(Rayo-01.jpg)



Adjuntos
----------------
Adjuntos Rayo-01.jpg (219KB - 367 descargas)
A olpof le gusta esto.
Parte superior de la página Parte inferior de la página

conchi

1907
asturias
conchi
3/1/2008 20:58



Pastorcillo

1907

asturias
Geni: ese haz de luz ha quedado precioso.Parece un rayo enviado por el mismisimo Dios ( en cierta forma es así a través de tus manos).
Te diré que aunque no he sido muy buena alumna tuya sí que he conseguido el efecto de los espejos ( que por cierto no tengo fotos puestas pués el día que las hice al belén aún me faltaba un foquito en el pasadizo del espejo)y también que mi niño Jesús y el angel tuviesen su propia luz de led creando un efecto precioso.Enfín,este año a ver si me aplico y consigo hacer alguna más de esas cosas que nos enseñas.
Un abrazo:
Parte superior de la página Parte inferior de la página
Carlos Sánchez

91
Madrid, Madrid, España
Carlos Sánchez
3/1/2008 23:36


Pastorcillo

91

Madrid, Madrid, España
Es espectacular la imágen del rayo de luz entrando en el portal. Tuve la suerte de verla en directo y la verdad es muy bonito.

Un saludo.


-------------------------------
www.belenfamiliasncheztejera.tk
Parte superior de la página Parte inferior de la página

inma

1768
Barcelona
inma
3/1/2008 23:40



Pastorcillo

1768

Barcelona

Geni...¿que quieres que te diga?..sobran las palabras...

Cada año nos dejas con la boca abierta (al menos a mi) i motivas a los mas novatos a "atreverse".. ¿quien sabe? puede que este año...jejejeje.. .es broma

FELICIDADES!!!! !!!!!!ES PRECIOSO!!!

Un abrazo





Parte superior de la página Parte inferior de la página

paizga

paizga
4/1/2008 12:21





Es una pasada, Geni. El efecto es precioso. ¡¡¡Queremos fotos!!!
Yo soy peor alumno que Conchi, pero también he conseguido los espejos. Algo es algo.
Pero, una cosa, ¿dónde está la fuente de humo? Tiene que haber sido muy difícil llevarlo por donde debe ir...
Un saludo y GRACIAS, maestro.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
4/1/2008 18:16



Pastorcillo

2379

Madrid

Pero Pablo, no descubras los secretos. Esto es un foro de Belenismo no de fotografía que otra asignatura distinta.

Como se hace ya lo conté en esta serie de post y tu lo recuerdas bien. Está unas páginas más adelante. Luego viene la fotografía del Belén, muy complicada en corcho, musgo y arena. Un día podemos hacer un minicursillo de fotografia en corcho, musgo y arena si quereis más de uno.

Me alegro que os haya gustado, tanto a los que han salido a la palestra como a los emilios recibidos.

Parte superior de la página Parte inferior de la página

julen

2118
navarra
julen
4/1/2008 18:30



Pastorcillo

2118

navarra
Geni espectacular -tu y el efecto-, ya contaras.
Parte superior de la página Parte inferior de la página

Caldofrán

Un lugar de La Mancha
Caldofrán
4/1/2008 20:30




Un lugar de La Mancha
Qué cosa más linda!!!!

Geni, te superas a tí mismo.
Besos, Conchi.



Parte superior de la página Parte inferior de la página

paizga

paizga
4/1/2008 22:07





Geni, se trata de descubrirlos. Como dices, esto es un Foro de belenismo. Pero... me apunto al cursillo de fotografía.
De todas formas, no creo que llegue a hacerlo. Porque seguro que se me inundaría la cueva de humo y tendrían que venir las lavanderas en plan bombero jaja.
Por cierto, hablando de efectos, te he mandado un privado hace unos días. Comprendo que, como Rey Mago, tu buzón esté lleno estos días pero dale unos segundos a los pajes
Parte superior de la página Parte inferior de la página

Emilio M.

Jerez de la Frontera (Cádiz)
Emilio M.
5/1/2008 01:57




Jerez de la Frontera (Cádiz)
Geni - 3/1/2008 18:08

Es una lástima que no podamos bajar la foto original, pues al reducirla pierde bastante, como siempre.

Geni, aún así el efecto del rayo de luz se ve fantástico. Enhorabuena por el buen trabajo realizado.

Un cordial saludo.





Parte superior de la página Parte inferior de la página

Siry

8
Mérida - Venezuela
Siry
8/1/2008 02:31



Pastorcillo

8

Mérida - Venezuela
Geni, muchisimas gracias por tus lecciones, confieso que la iluminación es el talón de Aquiles de mi pesebre. Hace poco descubri este maravilloso foro, del que me he hecho asidua. En 2007 aprendi muchísimo y se notó con relación a otros años, pero esta vez será la iluminación mi punto de atención, tengo todos estos meses por delante para hacer prácticas en mis momentos libres y mi obra de 2008 será realmente hermosa con los conocimientos que tan amablemente comparten.
Quiero expresar mis mas sinceras palabras de admiración a los foristas tan preparados y conocedores de este arte, por la forma tan hermosa de enseñar, de compartir, realmente me ha cautivado esta "hermandad" es por eso que sus belenes son tan hermosos.
Gracias mil, un maravilloso 2008 y me tendrán por aca muy seguido.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
14/1/2008 23:11


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Geni - 6/9/2007 07:49

Iluminación de escenas-03


C – Lámparas dicroicas a 220V
Las lámparas dicroicas están disponibles actualmente en el mercado directamente a 220V, de tal forma que su aplicación es inmediata. Estamos hablando de los foquitos de techo ya tradicionales. El aspecto de estas bombillas es el que se indica en <004-Dicroica a 220V.jpg>. Externamente se distinguen de las de 12V clásicas por la base de conexión a bayoneta.

Su aplicación en iluminación de escenas da unos resultados espectaculares y su fácil aplicación los hace muy convenientes. Es un primer paso para cualquier belenista que quiera iluminar escenas de forma especial y que ofrece varias ventajas respecto de la iluminación con LEDs, que analizaremos aquí.

Los conceptos que aquí se desarrollan están descritos gráficamente en el fichero adjunto < 003 Esquemas con dicroicas.pdf >. en estos gráficos se describen a su vez los componentes necesarios y los empalmes sencillos a ejecutar, siempre sin soldadura ni conectores especiales alguno.

Aspectos a tener en cuenta
·
Es un producto comercial Standard que se conecta directamente a la red.
·
Las potencias más normales son de 50W y 20W. Con esta última es más que suficiente para nuestras aplicaciones.
·
La amplitud del cono de luz es importante. Lo más normal es de unos 38º, pero existen bombillas de 10º, que son las que interesan. Si no se encuentran tampoco es un inconveniente extraordinario el uso de otros amplitudes.
·
Están disponibles en cualquier tipo de tienda de material eléctrico especializada o tradicional, en las grandes almacenes y superficies.
·
El casquillo de enchufe se vende junto con el foquito o se compra de forma independiente. Se reconoce porque es del tipo bayoneta. El cable que lleva el casquillo se puede empalmar bien con cinta aislante o con clema a un cable de longitud suficiente hasta el enchufe elegido.
·
Todos los esquemas que se proponen aquí no requieren ninguna capacidad especial de manejo de materiales o herramientas, estando restringidas las habilidades a atornillar y empalmar cables por métodos convencionales.

Aplicaciones
·
Pueden usarse tanto en distancias cortas (belenes familiares) como en largas, por ejemplo a 1- 1,5 m sin problemas, lo que cubre la mayoría de aplicaciones.
·
Cuanto más distante esté la escena más importante es la amplitud del haz de luz, que si es del orden de 1 m o más pide los 10º. Siempre función del área a iluminar.
·
Hay bombillas de menos de 10º pero se escapa del ámbito de este post.

Ventajas
·
Respecto de la iluminación con LEDs el uso de dicroicas tiene la ventaja de la distancia a que es capaz de iluminar, que aquí cubre todo el rango posible, cercano y lejano. También con LED s puede conseguirse esto último, como veremos en el tipo de iluminación I, pero el circuito tiene otra dificultad.
·
Los resultados obtenidos con el método son rápidos y excepcionales desde el punto de vista de iluminación. Extremadamente gratificantes para el Belenista y para el expectador.
·
De forma sencilla, mediante un regulador de intensidad comercial-casero, puede obtenerse la regulación de intensidad del haz de luz y ajustarlo según convenga. Ver Esquema C2. Esta posibilidad tiene una especial importancia en el momento de fotografiar nuestro Belén ya que puede en aquel momento regularse la intensidad necesaria. Muchas fotos saldrían bastante mejor si se tiene esta posibilidad.

Inconvenientes

  • Las bombillas dicroicas generan calor y en el caso de 50 W es bastante fuerte, por lo que deben aislarse al máximo de su contorno si este es muy sensible al calor. Mejor usar las de 20W.
  • Su intensidad luminosa puede ser excesiva para ciertas aplicaciones, por lo que es conveniente acoplarles un regulador, como hemos dicho en el punto anterior.
  • Aunque válidas para largas distancias (1 – 2 m), la zona cubierta por el haz luminoso puede ser demasiado grande en ciertas aplicaciones, aún usando lámparas de 10º. Debe probarse previamente o instalarla dentro de un tubo que permita proyectar un haz más concentrado. Ojo con el calor disipado.

Orientación del foco

  • La orientación del haz se realiza mediante el uso de alambres normales doblados o triplicados o mediante el uso de alambres de bonsáis. Se colocan con anterioridad a su posicionamiento en el punto de origen del foco y su rigidez permite reorientar el foco según se necesite. Ver fichero <401 Alambrado de una dicroica.jpg>. La lámpara de la foto es una dicroica de 12V, pero la función del alambre es la misma.
  • Antes de su aplicación es conveniente “forrar” la conexión lámpara-casquillo, con cinta aislante o similar, para evitar desenchufes esporádicos y aislar ante posibles cortocircuitos.
  • El desenchufe esporádico mencionado, se acostumbra a producir durante la reorientación del casquillo-lámpara al forzar el conjunto para enfocar convenientemente la escena elegida.

    Material necesario
  • Una bombilla dicroica a 220-240V con su casquillo con cable (rabito de unos 15 cm)
  • Cable eléctrico normal de longitud suficiente, con enchufe en un extremo para conectar a la tensión normal (220V).
  • Clema para el otro extremo del cable para su unión con rabito del casquillo, o cinta aislante tradicional.
  • Alambre grueso, alambre normal doblado o triplicado o alambre de bonsái, que recomiendo para todo tipo de instalaciones de este tipo, por estar especialmente diseñado para estos menesteres.
  • El precio es básicamente el de la bombilla que es muy variable pero en todo caso sin importancia económica reseñable.


· Caso especial con regulador

  • El regulador de tensión que se propone en el esquema C2 es del tipo casero, para lámparas de pie o de mesa, de venta en cualquier tienda de electricidad. Este es el componente caro del conjunto C2 ya que su precio puede estar entre 25 y 35 €. Pero el resultado vale la pena. Es difícil convencer a alguien de que vale la pena gastarse 30€ para hacer una buena foto o darle el “toque” preciso a la iluminación de una escena, pero puedo asegurar que después de haberlo probado se entiende la recomendación de usarlo. Además puede reutilizarse para otros cometidos los años próximos.

Aplicaciones prácticas
Las veremos en conjunto con el método D – Lámparas dicroicas a 12V, en el post siguiente.



Siento decirte que sigo pez en iluminación.

PREGUNTA:

¿Esas bombillas halógenas que tienen dos patitas se les puede liar un cable a cada pata, separar con cinta aislante, poner un enchufe y enchufar?

Las mías terminan con dos patitas, no tienen portalámparas. ¿Eso se compra?

Soy una analfabeta funcional en cuestión de electricidad.

¿Podrías explicarlo para inútiles? Por favor.





Modificado por Hogar de Nazaret 14/1/2008 23:13
Parte superior de la página Parte inferior de la página

jpstarancon

141
cuenca
jpstarancon
15/1/2008 16:16



Pastorcillo

141

cuenca
si existen unos casquillos pequeños que los venden en las tiendas de iluminacion fereterias,.. etc etce... tu le dices un casquillo para diacrotica o para mr16 anque tecnicamente el casquillo se llama GX5.3 , el invento de cintaislate puede fallar...
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
15/1/2008 18:45


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Pero, ¿luego tengo que engancharlo a un transformador?
¿Me valdrá el de un móvil?
Parte superior de la página Parte inferior de la página
Oriente

2627
Pamplona
Oriente
15/1/2008 19:31


Pastorcillo

2627

Pamplona
Tiene que ser un transformador específico o que por lo menos sumistre 50 W a no ser que compres las de 220 voltios que son las que tienen patillas fruesas como las de los cebadores.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
15/1/2008 22:12



Pastorcillo

2379

Madrid

Hogar de NAZARET.

¿Porque no retrocedes al capítulo 5, donde está el catálogo que quizas complemente lo que te han contestado, con creces?:

Para mayor facilidad, pulsa en :

http://foro.belenismo.net/forums/thread -view.asp?tid=5735&start=26

Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
15/1/2008 22:28


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Pues, es que tengo otro problema.
No sé qué demonios pasa que no puedo abrir archivos ni guardarlos en este foro. Por eso no me he podido bajar el catálogo.
A lo mejor me puedes dar solución.
Te prometo que no es que no me quiera leer tu tesis doctoral. Más bien diría que me la estoy empollando. De hecho, te he dado las gracias en mi álbum.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
16/1/2008 00:06



Pastorcillo

2379

Madrid

Pues dame en privado, si quieres , tu emilio y te envío el fichero.

Lo de la tesis doctoral, ¿no será de cachondeo?. En fin que me ha gustado por lo exagerado.



Parte superior de la página Parte inferior de la página

Suny

2962
Zaragoza
Suny
16/1/2008 00:43



Pastorcillo

2962

Zaragoza
Hogar de Nazaret - 14/1/2008 23:11

Siento decirte que sigo pez en iluminación.

PREGUNTA:

¿Esas bombillas halógenas que tienen dos patitas se les puede liar un cable a cada pata, separar con cinta aislante, poner un enchufe y enchufar?

Las mías terminan con dos patitas, no tienen portalámparas. ¿Eso se compra?

Soy una analfabeta funcional en cuestión de electricidad.

¿Podrías explicarlo para NO INUTILES? Por favor.



Hola Hogar de Nazaret.

Te adjunto una foto de mi paso a paso de mi cueva... ahi se ve perfectamente el portalamparas que dices... donde debes meter las dos patitas de tu bombilla dicroica... fijate en la foto... aunque sin palabras creo que se ve perfectamente lo que tienes que hacer.

La bombilla es de 12 Voltios y de 20 Watios... poner el alternador a 12V y listo.

Espero haberte ayudado... y por favor no digas nunca que eres un o una inutil...

Saludos.



Modificado por Suny 16/1/2008 00:47




(wluznenedicroica20W12V01.jpg)



Adjuntos
----------------
Adjuntos wluznenedicroica20W12V01.jpg (206KB - 372 descargas)
Parte superior de la página Parte inferior de la página

yiyi

269
San Fernando (Cadiz)
yiyi
16/1/2008 02:24



Pastorcillo

269

San Fernando (Cadiz)
Hola suni, las lámpara alógena funciona con un transformador de 220 voltio y salida a 12 voltios los portalámparas si los vende por separado , un abrazo

Saluda : Andrés Loredo
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
16/1/2008 16:37


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Suny - 16/1/2008 00:43

... y por favor no digas nunca que eres un o una inutil... Saludos.



Eso lo pongo por los Foros de Hazte Oír. No sé si conocéis esa página, pero es de gente parecida a la que aparece por este foro. Allí hay una sección de "Cocina para inútiles". A quienes nos gusta cocinar, cuando ponemos un plato elaboradito, nos recuerdan el para inútiles.

Lo difícil se consigue, lo imposible se intenta.

Muchas gracias.

Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
16/1/2008 19:43



Pastorcillo

1266

Málaga
Geni, me he quedado muy sorprendida al ver el efecto tan logrado, es sin duda alguna, marivilloso, no tengo palabras para poder expresar mi sorpresa.



(Rayo-01.jpg)



Adjuntos
----------------
Adjuntos Rayo-01.jpg (219KB - 501 descargas)
A hendel y nonsei les gusta esto.
Parte superior de la página Parte inferior de la página

32slot

70
logroño
32slot
21/1/2008 20:53



Pastorcillo

70

logroño
jope
y donde dicen que hay que matricularse para la carreras de "belenismo"
Este post esta GENI...al
Este año lo pondre en practica, ademas aumente las coberturas del seguro de hogar
muchas gracias por tanta y tan buena informacion
Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
14/3/2008 13:15



Pastorcillo

1266

Málaga
Geni. perdona mi torpeza, pero este año estoy interesada en poner un cañón de luz con una dicroica y no encuentro el fichero para saber... ¿para que sirve el alambrado?.

Ver fichero <401 Alambrado de una dicroica.jpg>. La lámpara de la foto es una dicroica de 12V, pero la función del alambre es la misma.






(401_Alambrado_de_una_dicroica.jpg)



Adjuntos
----------------
Adjuntos 401_Alambrado_de_una_dicroica.jpg (183KB - 506 descargas)
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
14/3/2008 13:35



Pastorcillo

2379

Madrid

Mijita, el alambre es para permitir dirigir la luz hacia la dirección final que resulte entre lámpara y escena,  y permite poner la lámpara en el sitio más conveniente para tí.

Lo dije en el post anterior del que sacas la foto y decía así (copia textual):

    La orientación del haz se realiza mediante el uso de alambres normales doblados o triplicados o mediante el uso de alambres de bonsáis. Se colocan con anterioridad a su posicionamiento en el punto de origen del foco y su rigidez permite reorientar el foco según se necesite. Ver fichero <401 Alambrado de una dicroica.jpg>. La lámpara de la foto es una dicroica de 12V, pero la función del alambre es la misma.

Ánimos y verás el bonito resultado, sobre todo si pones un regulados en serie como recomiendo.

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
14/3/2008 13:38



Pastorcillo

2379

Madrid

Mijita, noto que más arriba que en enero pusiste la foto del rayo de luz, cuyo piropo agradezco, Pero entiendo que sabes que aquel rayo no es con dicroica, ¿verdad?

Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
16/3/2008 18:17



Pastorcillo

1266

Málaga
Muchas gracias Geni, sabes muy bien que soy un poquito torpe, lo del alambre del bonsái... lo leí, pero como siempre me surge la pregunta tonta, y te agradezco tu respuesta.
Lo del cañón de luz de la foto de más arriba, se que no es de la dicroica, yo la quiero utilizar para el interior del establo, probaré con leds ó con la dicroica, y pondré la que más me guste una vez experimentada con las dos, aprovechando tus magnificas explicaciones ilustrativas, creo que no tendré ningún problema. Un saludo.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
16/3/2008 18:31



Pastorcillo

2379

Madrid

De torpe nada; en cuyo caso de  mirada pícara y amable, como reza tu título real.

Si te sirve de regla memotécnica:

  1. LEDs  si la distancia es corta,
  2. Dicroica si es mayor

Ah, y no te olvides de hacerle una foto a las pruebas que hagas. Descubrirás que a lo mejor interesa la segunda si quieres controlar el resultado. Dicho de otra forma, en la segunda solución puedes añadir un regulador de corriente; en la primera no. Todos los  ejemplos que has visto de mi parte son con regulador. Hoy en dia los encuentras por 13€ solamente, no los 20 y tantos que yo puse en su momento.

Parte superior de la página Parte inferior de la página

mijita

1266
Málaga
mijita
17/3/2008 16:23



Pastorcillo

1266

Málaga
Gracias Geni, tengo muchas dudas del resultado, pero todo es cuestión de probar, las fotos las veras, "seguro", y te diré... que me gusta mucho mi titulo real, reina de la mirada picara y amable, aunque debo decirte que "amable" va más acorde con mi personalidad, je, je.
¿Cómo tengo que pedir en la tienda el regulador?, ¿regulador de intensidad?.
Parte superior de la página Parte inferior de la página
ligiacalero

12
Santo Domingo, Rep. Dominicana
ligiacalero
6/9/2008 01:21


Pastorcillo

12

Santo Domingo, Rep. Dominicana
Hola Geni tengo mucho interes en realmente aprender hacer una buena iluminacion del Belen, me gustaria empezar el cursillo que haces referencia, tengo el primer post (introduccion) he buscado los otros trece y no hay forma que lo logre, me puedes ayudar a conseguir, saludos, ligia
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
6/9/2008 21:17



Pastorcillo

2379

Madrid

Mira, estamos en la página 6 de este post (MIra abajo del todo a la izquierda).

Si pinchas en la página 1 y siguientes te encontrarás el resto de entregas.

Suerte

Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
11/9/2008 22:11


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
¿Dónde le engancho las resistencias a los neones y cómo lo hago?
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
11/9/2008 23:19



Pastorcillo

2379

Madrid

Pues soldándola a una cualquiera de las dos patillas del neón; luego lo cubres con una macarrón retráctil, lo calientas un poco y ya lo tienes.

El macarrón debes colocarlo antes en el hilo del cable elegido y un vez soldado lo deslizas sobre las soldaduras y la resistencia. Es decir debe ser más largo que la resistencia más sus conexiones.

Si te sirve...

Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
13/9/2008 12:53


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Tampoco sé lo que es un macarrón.
Pero, ¿me vale la cinta aislante?
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
13/9/2008 13:36



Pastorcillo

2379

Madrid

Marién, todo tiene solución en esta vida, incluso cuando te encuentras  con una incomprensión por alguna palabra usada, como la del macarrón dichoso, en nuestro caso.

El macarrón es una funda termoretráctil para cables, que con un poco de calor, un mechero por ejemplo, se ajusta al cable o unión a proteger. en este caso si pones la funda, el macarrón, de una longuitud superior a la de la resistencia ñprolongada hasta sus dos sildaduras a los cables que salen del Neónl, y lo calientes con un mechero por debajo, suavemente, te ajusta ñperfectamente y protege la instalación.

Pero si tienes cinta aislante, también funciona. Pero técnicamente es una gran chapuza. Es lo que utilizaba antes de enterarme que en el mundo hay macarrones. Me había quedado en la infancia, para comer, ya sabes.

No obstante, si tienes inquietudes "culturales" al respecto, no estaría de mas que te leyeses todo este post de iluminación en donde se te aclararian bastantes cosas. En  particular el Catálogo de materiales , de la página 2, entrega nº 05, en donde se explican cada uno de los elementos utilizados en este área, su precio y una foto para mas inri.

Una curiosidad, ¿como has puesto aquí esta pregunta cuando es el único sitio del Foro donde no se habla de neones?

Si pones la palabra neón en "BUSCAR", mira encima del logo del Foro, a la izquierda, encima de S.José, encontrarás rios de tinta sobre el tipo de resistencia, como y cuando se hace lo que estás buscando.







Modificado por Geni 13/9/2008 13:38




(Macarrones termorretractiles.jpg)



Adjuntos
----------------
Adjuntos Macarrones termorretractiles.jpg (86KB - 374 descargas)
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
15/9/2008 23:28


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
<p>Geni: No me maltrates, por favor. Cuando te digo que no tengo ni idea es eso justamente: NO TENGO NI IDEA. El hilo que has empezado me lo llevo empollando desde el año pasado. Recuerda que fui yo la que te dijo lo de la tesis doctoral. El tema es el siguiente: hice unos empalmes a un cable gordo que llaman "manguera" y le colgué unos portalámparas grandotes, pero me quedó tan mal que tuve que quitarle las bombillas. Ahora sé que para este año no me da tiempo ya a hacer tanta cosa. Pero, como estoy haciendo el castillo de Herodes, pretendo ponerle unos neones a modo de antorchas, porque mi madre me compró el año pasado la matanza de los inocentes y es una maravilla. Vamos, me la trajeron los Reyes Magos en su casa. No te lo tomes a mal, pero es que no tengo mucha inquietud cultural al respecto de la electricidad porque me interesan más otras cosas. Simplemente es selección. Yo gasto el tiempo ahora en hacer construcciones. Espero que no te molestes por mi respuesta. Pero te prometo que leo y releo el hilo muy a menudo. Es más, por fin, conseguí bajarme el catálogo de instrumental eléctrico, pues el año pasado no podía hacerlo. Sólo quiero agradecerte sobremanera que te molestes tanto en semejante explicación. Los neones los compré en Conectrol por indicación de Corcho. Espero que me valgan de algo.</p><p>Por cierto, los neones los tienes en el punto 02B de este hilo. Para que veas que empollo mogollón y que no soy una vaga sino una alumna con necesidades educativas especiales. Reconozco que esto de las luces no es lo mío.</p>

Modificado por Hogar de Nazaret 15/9/2008 23:31
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
16/9/2008 00:53



Pastorcillo

2379

Madrid

Por favor, no me consideres un maltratador. No era esta mi intención. Y por otro lado gracias por tus piropos.

De todas formas si necesitas más detalles pues los pides y se te contestará. Dos respuestas:

Aprovecho la ocasión para publicar que un forero, muy simpático él, me ha dicho que porqué no continúo usando mi tipo de letra tradicional, el Comic Sans MS , ya que ahora mis textos se pierden entre otros y no parecen tan creíbles  como antes. ???????. Pues bien, no la uso por un rapapolvo recibido del rey Herodes, por no seguir las nuevas reglas del Foro e intentar creerme un tipo especial que se puede saltar las reglas cuando quiere.

Y uno humildemente, se ha pasado al font por defecto que sale automaticamente. No obstante cuando me releo a mi mismo  me encuentro como flojo, desvaido.  ¿No podría autorizarme de nuevo el rey Herodes a usar mi Comic Sans MS ?

Por si cuela...







Modificado por Geni 16/9/2008 00:55
Parte superior de la página Parte inferior de la página
Cesar

299
Guatemala
Cesar
17/10/2008 23:50


Pastorcillo

299

Guatemala
Hola, geni, enverdad que el Post sobre iluminacion esta muy ¨bien¨, esto nos ayuda para tener una mejor idea de lo que podemos poner en practica en nuestro belen, gracias a lo que tu colocas para todo el foro,y a la vez corregimos algo que estaba malo en iluminacion de nuestro belen.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
2/11/2008 20:38


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
A la primera fila, que me voy a volver a repasar la tesis.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
2/11/2008 21:05


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
<p>Geni: Yo quiero poner unas antorchas al castillo de Herodes que estoy haciendo. No sé cómo hacerlo. Yo pensaba hacerlo con los neones y las resistencias que ya tengo, pero no sé si me quedará bien. También pensaba poner unas bombillas desde abajo para que me iluminen las murallas, que me están quedando genial, pero no sé yo cómo haré porque esto de los cables me da tanto pánico que hasta estoy pensando encargárselo a un electricista, aunque no tengo claro que haya alguno dispuesto a hacerlo.</p><p>Concreto la pregunta: ¿me quedarán bien unos neones a modo de antorchas en las murallas de un castillo? Pienso iluminarlas desde abajo luego. Eso de los neones es sólo de adorno.</p><p> </p>

Modificado por Hogar de Nazaret 2/11/2008 21:58
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
3/11/2008 16:33



Pastorcillo

2379

Madrid

En pincipio lo de las antorcha con neones, bien. Te quedaría mejor si estas antorchas fueran intermitentes, pero no pulsadas, y esto se consigue con dos neones, uno fijo con su resistencia para 220V y otro con circuito con condensador.

El primero te da el fondo y el segundo el pálpito de la antorcha al quemar. La mezcla de los dos da un efecto que raya en la excelencia. Casi nadie lo hace, aunque yo siempre lo recomiendo. Es la diferencia entre lo que todo el mundo hace y no parece real y lo auténtico. Algunos se excusan por el volumen de los dos neones, pero esto se soluciona poniendo los dos uno encima de otro, no de lado. La excelencia se consigue cuando pones el primero encima y el segundo debajo, con lo que ves el replandor fijo y un pálpito que no se sabe de donde viene. Se queda uno embelesado con el regusto por la cosa bien hecha, lo que da la satisfacción final, INTRANSFERIBLE POR CIERTO.

Te supongo conocedor del sencillo circuito a que me refiero para  neones. Está mil veces en este foro y si no lo encuentras, me lo dices. No es necesario soldar ni nada si se quiere, aun que con soldadura queda mejor. Sobre todo para el futuro.

En cuanto a iluminar la muralla desde abajo, ni se te ocurra con neones por la luz rojiza que proyectan . Lo que ves en las iluminaciones monumentales se hace con focos de elevada temperatura, es decir, por ejemplo, a nuestra escala, con dicroicas o LEDS. Como las dicroicas, no te aplican, por que no creo que tengas una muralla de un metro, por ejemplo, te quedan los LEDs. Unos cuantos LEDs distribuidos al pie de la muralla y escondidos adecuadamente, pueden resultar definitivos. Recuerda que los LEDs son unidireccionales de preferencia, con lo que necesitas dispersar su luz o poner varios mirando hacia arriba. Mira el post de Iluminación de escenas y verás el espetro de estas luces para que te hagas una idea de como se proyectan.

Buena suerte.

Por cierto, yo quitaría todos los castillos de Herodes de los Belenes, mi mujer me los ha prohibido hace tiempo y respeto su criterio. Ya sabes, era el malo y no es cuestión de fomentarlo.

Pero esto es de mi cosecha. No hagas caso.





Modificado por Geni 3/11/2008 16:38
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
3/11/2008 20:00


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Querido Geni:
Gracias.
Dile a tu mujer de mi parte que los malos existen y tenemos que ser conscientes de que existen todavía en nuestra sociedad. Si miras mi firma, sabrás que el malo de ahora es el DESCONOCIMIENTO.
Tengo una preciosa escena de la matanza de los inocentes con la que pienso representar la cantidad de niños que mueren cada día en el vientre de sus madres debido a varias razones, una de ellas es que a esas mujeres no se les da alternativa.
Mi muralla mide 45 cm de altura y 110 de longitud. Está en perspectiva oblicua en ángulo con la pared, para que parezca más profunda y dé mayor sensación de volumen.
Pienso que quizás me iría mejor con dicroicas. ¿Es así?
Lo que yo tengo pensado, suponiendo que me dé tiempo a hacer algo de iluminación es aprovechar un foco que tengo en la pared para iluminar por detrás el castillo, que consta de una puerta, unas murallas y dos saeteras en cada torre. Tiene tres torres. Por delante, me había planteado poner tres focos, uno por torre.
Tú dirás.
Lo que sí te digo es que quizás haga trampas y encargue la iluminación a algún amigo.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
3/11/2008 23:29



Pastorcillo

2379

Madrid

Caramba, no pensaba yo en estas dimensiones. Tu misma te has contestado, me parece bien.

Lo del amigo electricista a veces es bueno.

Con estas dimensiones, en la base de la muralla mejor iría con fibra óptica lateral, pero lo que dices me parece bien.

Suerte

Parte superior de la página Parte inferior de la página

frank

407
venezuela.zulia.punta de leiva.
frank
4/11/2008 04:12



Pastorcillo

407

venezuela.zulia.punta de leiva.
Buenas noches, excelente efecto del rayo,felicitaciones geni, pero me pregunto como se logra el efecto de la neblina con el rayo de luz?es que este año voy acolocar el misterio en una gruta y me gustaria lograr ese efecto.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
12/11/2008 21:30


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
<p>Geni: Me acabo de comprar unas dicroicas a 220 directas. El señor de la tienda me ha dicho que puedo engancharle un cable a cada patilla y aislarlos con cinta aislante. ¿Es verdad? Es que me resulta más fácil hacerlo así. Otra pregunta: Me acaban de llegar unos led de FMAS y tengo una duda: para ser de "alta luminosidad" no iluminan tanto me da a mí la sensación. ¿Eso es igual que las bombillas de bajo consumo, que a mayor tiempo enchufados van adquiriendo mayor intensidad? Si no es así, ¿cómo tengo que hacer para que alumbren más? ¿Con plastilina?</p><p>Por cierto, Geni, he encontrado un electricista para las antorchas de Herodes. Se trata de un alumno mío que me las va a hacer. ¡Cuánto saben los chicos de hoy en día!</p>

Modificado por Hogar de Nazaret 12/11/2008 21:33
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
13/11/2008 00:09



Pastorcillo

2379

Madrid

Respondo por orden:

Si se puede con cinta aislante sin ningún problema.

Los LEDs como te hayan llegado serán de alta luminosidad. La intensidad no varia con el tiempo. No me dices si llevan algún regulador, pero en todo caso llevarán un circuito para adaptar la tensión de la red a la necesaria para el LED, qjue es de unos pocos Voltios. Si me da más detalle o una foto del aparato podría decirte algo, pero así...no puedo decir más.

Los de las antorchas, pues nada, felicidades por el amigo

Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
13/11/2008 16:10


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
http://www.controladores.net/tienda_fmas/catalog/catalog/default.ph...
Esos son los led.
Pretendo enchufar cada uno de los que no tienen enchufe a un cable (tengo nueve sin enchufe) y uno con enchufe que cierre el circuito. Pero mi alumno me ha dicho que es mejor que los suelde con hilo de estaño, porque dice que pueden perder luminosidad. Se ha ofrecido a hacermelo él, pero no quiero cargarle con mucho trabajo, porque luego no estudia y lo primero que le he dicho es que yo no le pienso aprobar sin saber. ¿Es que no se pueden enganchar con cinta aislante a un cable normal y corriente?
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
13/11/2008 18:18



Pastorcillo

2379

Madrid

Conectar LEDs con cinta aislante, suena a chapuza, con perdón. Se puede hacer pero...

Tu alumno tiene mucha razón.

Soldarlos en paralelo con estaño se hace en unos minutejos, no llega a minutos. Lo que no se es si los acopladores que te da FMAS, permiten conectar 9 LED s, por ejemplo, porqué en principio vienen con 1 o 3, si mal no recuerdo.

Me parece que tendrás que echar mano de tu alumno; en el buen sentido.



Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
13/11/2008 18:29



Pastorcillo

2379

Madrid

De todas formas, yo, de tí, abusaría de tu alumno.

Comprenderás que para un Belenista, tener al lado alguien que sepa soldar, es como tener alguién con el que jugar a los bolos. Inapreciable. Claro, para el que le guste jugar a los bolos. Es decir una bicoca y si además se te ofrece, pues mucho mejor. En la serie de Iluminación de escenas de un Belén, expuse algunos criterios para animar a soldar a los foreros, pero entiendo que tener un amigo al lado que sepa hacerlo todo y bien, no debes despreciarlo. Porqué en principio si lo ves como lo hace él, es fácil; y de paso tu podrías aprender. ¿O con tu "edad" ya consideras que no llegas a tiempo? Porqué yo aprendí a soldar estaño a los 62, si te sirve de referencia.





Parte superior de la página Parte inferior de la página

jpstarancon

141
cuenca
jpstarancon
13/11/2008 21:52



Pastorcillo

141

cuenca
soldar es facil pero lo tienes que hacer con cuidado.. y sobree lo del alumno, nose de que sera tu alumno pero ayudale, vamos que el pobre encima que te ayuda, a soldarlos cablecillos y tal pues siempre te gustan un poco que cuando haces algo tengas una minima recompensa... asi que ya le estas ayudando o te acuchamos a los perros xd
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
13/11/2008 22:01


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
En los grupos que he comprado, cada grupo trae tres leds con un consumo máximo de 20 mA.
La luminosidad por led es de 9000/13000 mod 20º.
Pone "conectar sólo a 220V c.a. 50 Hz.
¿Se pueden poner en paralelo los diez? El chico de FMAS me dijo que sí.
Ahora entiendo por qué tus belenes me tienen KO. La experiencia es un grado.
Además, también entiendo tus tesis doctorales -la de los espejos también me la estoy empollando-, ¿tienes tiempo para escribirlas, porque estás jubilado?
Imagínate mi situación: trabajo, tengo dos niñas de seis y tres años y, encima, soy profesora y me toca corregir justo cuando se prepara el Belén. Y, aún así, aspiro a copiarte un poco.
GRACIAS, Geni.
Por cierto, ¿cuál es tu parroquia? Que me gustaría mucho ir a ver tu Belén este año.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
17/11/2008 21:51


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Geniiiiiiiiiiiiiiiiiiiiiiiiiiiii.
¿Dónde te has metido?
Geniiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii.
A ver si ves que te estoy esperando.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
17/11/2008 23:22



Pastorcillo

2379

Madrid

Hoooooooooooooooooooooooooola, llegué.

Efectivamente es un producto comercial de FMAS muy conocido. Por cierto son 20 mA por LED, total 60 m.A

Poder se puede, pero los que has comprado van de 3 en tres. Para conectar 10, pues necesitas otro conjunto dimensionado ad-hoc. Puedes enchufar varios en una misma base múltiple, que es lo que yo haría para no complicarte la vida. De lo contrario tendrías que abrirlo y cacharrerar.

Es posible que FMAS te proporcione un conjunto de 10 LEDs en un solo enchufe- Es cuestión de pedirlo.

El resto ya lo contestaré poco a poco, que son muchas preguntas, Hogar.



Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
18/11/2008 15:19


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Graciassssssssssssssssssssssss.
¿Qué haría yo sin tiiiiiiiiiiiiiiiiiii?

Parte superior de la página Parte inferior de la página
RafaFer

84
Jaen
RafaFer
19/11/2008 10:32


Pastorcillo

84

Jaen
¡Hola!
Perdona que me meta. Yo tengo también varias de esas ristras de tres LEDs y no hay ningún problema en conectarlos en paralelo. Ten en cuenta que cada ristra de tres va conectada a la cajilla esa negra de donde sale el cable (suelto o con clavija según el modelo) que hay que conectar a los 220V. Como es lógico puedes conectar todos los que quieras a 220V de manera independiente o uniendo entre sí todos los cables que salen de las cajillas y dejando sólo una clavija para la conexión a la corriente (es como si preguntases si se pueden conectar dos tostadoras en paralelo a la corriente: pues claro que sí). Lo que no puedes hacer es conectar en paralelo sólo la parte de los leds (si es que se te ha ocurrido cortar la parte de los leds, quitar la caja negra y entonces conectar todas las tiras de tres LEDs a sólo un cajilla negra).
Y, efectivamente, eso de conectar con una cinta aislante es una tremenda chapuza que no te recomiendo. La cinta aislante es para lo que es: para aislar una conexión eléctrica, pero no para hacerla.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
19/11/2008 11:52



Pastorcillo

2379

Madrid
Querida Hogar,

Si lo has entendido, hazlo, aunque es precisamente lo que queria evitarte.
Estoy de acuerdo con lo que dice RafaFer, naturalmente.

Tu verás si te atreves.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
19/11/2008 21:22


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Muchas gracias a los dos.
Qué maravilla de foro.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
22/11/2008 15:04


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Geni, te agradecería mucho que me enseñaras algunas fotos con los intestinos de tu Belén.
No sé cuándo poner los leds, ni cómo.
Si ahora estás haciendo el Belén, por favor, hazme unas fotos.
Muchas gracias.
Parte superior de la página Parte inferior de la página
Hogar de Nazaret

280
Cáceres- Montehermoso-ESPAÑA
Hogar de Nazaret
14/7/2009 15:02


Pastorcillo

280

Cáceres- Montehermoso-ESPAÑA
Devuelvo el tema a la primera página, que lo necesito a mano.
Parte superior de la página Parte inferior de la página
goodman

58
valencia
goodman
22/7/2009 14:01


Pastorcillo

58

valencia
Geni has realizado un trabajo estupendo, te ha quedado espectacular. Que lastima que no fueras mi vecina, pero tengo una duda, como y con que cantidad de ingredientes has conseguido hacer el humo.
Un saludo:
David Muñoz
Parte superior de la página Parte inferior de la página

Mauricio (AIFOS1305)

682
Guatemala, Centro America.
Mauricio (AIFOS1305)
3/8/2009 02:06



Pastorcillo

682

Guatemala, Centro America.
Sr. Geni realmente Usted es un GENIO, un mago; he leido este trabajo suyo sobre la "Iluminacion" y simplemente es un pedazo de instructivo para todos nosotros, gracias por su humildad y paciencia. Le deseo muchos mas exitos a los ya alcanzados.
Parte superior de la página Parte inferior de la página

ramongaba

81
Preixana (LLeida)
ramongaba
10/10/2009 00:24



Pastorcillo

81

Preixana (LLeida)
Geni, me he empollado todo el tema de la iluminación y es un trabajo perfecto. Gracias y sigue así!
Parte superior de la página Parte inferior de la página

ramongaba

81
Preixana (LLeida)
ramongaba
1/11/2009 03:20



Pastorcillo

81

Preixana (LLeida)
Sr. Geni o qualquiera de los "técnicos" en iluminación de este gran foro, abusando de su paciéncia y buen hacer, quisiera preguntarles como puedo hacer la iluminación ambiental?. En este foro se detalla mucho la iluminación puntual de una escena, pero me interesaría saber como puedo poner la iluminación ambiental. Tengo un belen abierto donde no puedo poner nada en el techo porque se veria, se puede poner atrás? Cómo és la mejor manera de hacerlo y con que tipo de luces? Gracias por todo, de antemano.
Parte superior de la página Parte inferior de la página

ramongaba

81
Preixana (LLeida)
ramongaba
1/11/2009 03:26



Pastorcillo

81

Preixana (LLeida)
Perdon, las medidas de nuestro Belen són 3,5m de largo i 1m de ancho. Como controlador de las fases tengo el natalicio parlante con 4 fases i 3 salidas (2 de 200 y una de 500)
Parte superior de la página Parte inferior de la página
carmenavidad

33
Mexico
carmenavidad
11/11/2009 06:38


Pastorcillo

33

Mexico
No se pueden concectar dos leds de 3w a un alimentador de 6 w sin resistencia , pues yo lo hice y se fundio uno es por falta de resistencia ???? o tiene que ser negativo con positivo de cada leds
Parte superior de la página Parte inferior de la página

J. David

3952
El Albujón - MURCIA -
J. David
11/11/2009 09:06



Pastorcillo

3952

El Albujón - MURCIA -
Carmen, para conectar los led a 5 ó 6 Voltios, necesitas poner una resistencia de 100 ohmios y por supuesto tienes que seguir el orden de la polaridad, la patilla más larga del led corresponde al positivo (+) te pongo un ejemplo gráfico.
Saludos.



(LED Alim_5Volt.JPG)



Adjuntos
----------------
Adjuntos LED Alim_5Volt.JPG (37KB - 333 descargas)
Parte superior de la página Parte inferior de la página
carmenavidad

33
Mexico
carmenavidad
12/11/2009 05:28


Pastorcillo

33

Mexico
Muchas gracias J. David, ahora entiendo porque se fundio ahora soldar resistencia a cada uno
Aunque estemos lejos en distancia pero unidos en este mundo del belenismo quiero que recuerdes si prenden mis leds me acordare de ti con agradecimiento , es bonito recibir pronta respuesta y tan explicado Suerte
Parte superior de la página Parte inferior de la página
carmenavidad

33
Mexico
carmenavidad
25/11/2009 05:11


Pastorcillo

33

Mexico
Nuevamente con una duda conecte dos led de parpadeo probe a 3v funcionan bien cada uno pero cuando los puse en serie uno parpadea y el otro no a que se debe son de color rojo los conecte a un transformador 6 v. le falta corriente o que se se debe hacer
Parte superior de la página Parte inferior de la página

gilda

5434
Belén de Escobar - Buenos Aires - Argentina
gilda
25/11/2009 05:16



Pastorcillo

5434

Belén de Escobar - Buenos Aires - Argentina
alguien puede decirme que efecto tienen las lamparas negras? voy a tratar de iluminar el pesebre fijo yo no tengo controlador, conviene poner una? voy a hacer algo chico todavia ni empece y es abierto lo armo en una vidriera,Gracias

Modificado por gilda 25/11/2009 05:17
Parte superior de la página Parte inferior de la página

Pitagorin

933
Valencia
Pitagorin
25/11/2009 08:05



Pastorcillo

933

Valencia
La luz negra (tubo fluorescente azul oscuro) sirve para crear un efecto en la fase de noche. Se logra resaltar tonos claros y blancos de "objetos" con un efecto azul ligeramente iluminado.

Es posible comprobar el efecto al pasar un billete, este ilumina zonas que el espectro de luz normal no permite ver.

Parte superior de la página Parte inferior de la página

gilda

5434
Belén de Escobar - Buenos Aires - Argentina
gilda
25/11/2009 13:32



Pastorcillo

5434

Belén de Escobar - Buenos Aires - Argentina
Gracias, pense que hacía algo más que eso.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
25/11/2009 15:01



Pastorcillo

2379

Madrid

En resumen, que si no tienes controlador, al no haber fases, no te sirve de nada.

Sí hay una aplicación, dentro de una casa o a través de alguna abertura, si quieres recrear una noche en un fondo o iluminar exóticamente una zona oscura del Belén, o mejor una figura o casa mejor, siempre que esté en las condiciones que te digo y pintada con un blanco o similar. Pero requiere pruebas previas para comprobar el efecto.

Ahora bien el resultado es excepcional y sorprende.

Parte superior de la página Parte inferior de la página

gilda

5434
Belén de Escobar - Buenos Aires - Argentina
gilda
25/11/2009 21:25



Pastorcillo

5434

Belén de Escobar - Buenos Aires - Argentina
si si, y no hay tiempo, gracias
Parte superior de la página Parte inferior de la página
pili

53
motril-granada
pili
10/1/2010 19:15


Pastorcillo

53

motril-granada
para geni hola,feliz año,acabo de ver tus fantasticas explicaciones,aunque si te digo que me queda algo mas claro todo,lo sigo viendo super complicado,pero bueno ,me lo he imprimido todo,y ahora empezare aestudiarlo y ha dar voiajes a la tienda de electricidad,este año ,me he gastado un paston en electricidad y he hecho una porqueria de iluminacion,ademas de molestar a un vecino,genial ,muchas gracias,
mi pregunta ,que se ilumina,casita por casita,dentro de las casas y fuera,las calles,el rio ,las montañas,que ,todo ,o que partes,yo esque soy un poco recargada,y vamos monto una feria ,antes de decir amen,por eso te pregunto,gracias
ah se me olvidaba ,cuando luces blancas,cuando rojas,cuando amarillas y cuando azules

Modificado por pili 10/1/2010 19:18
Parte superior de la página Parte inferior de la página

gilda

5434
Belén de Escobar - Buenos Aires - Argentina
gilda
11/1/2010 05:16



Pastorcillo

5434

Belén de Escobar - Buenos Aires - Argentina
yo sigo sin saber iluminar.
Parte superior de la página Parte inferior de la página
DADEBRA79

12
PIURA
DADEBRA79
24/9/2010 03:10


Pastorcillo

12

PIURA
Muchas gracias por todas las explicaciones, yo recien quiero hacer mi belen con luces, espero me salga bien con todo lo que he aprendido de todos uds.,
Saludos y que Dios los bendiga
Parte superior de la página Parte inferior de la página

gilda

5434
Belén de Escobar - Buenos Aires - Argentina
gilda
4/11/2011 03:28



Pastorcillo

5434

Belén de Escobar - Buenos Aires - Argentina
escribo para subir el post y quede a mano porque veo que estan haciendo muchas preguntas que aqui tienen respuesta



y a Geni vuelvo a agradecer el post pero sigo sin aprender creo que me enloquece ver los aparatitos dia noche y me pierdo, y lo unico que puedo hacer es una iluminación fija me centrare en eso (cosa que ustedes desechan por todo lo que tienen a mano y saben )


Parte superior de la página Parte inferior de la página

esninger

Castellón
esninger
7/12/2011 12:40




Castellón

Pero, querida Gilda, ¿has probado a hacer algo de forma práctica?

Quiero decir, tomar nota de algo "básico", ir a la tienda (en casa si ya lo tienes, claro) y montarlo en casa con cuidado, ir haciendo pruebas... te lo comento porque lo de la electriciidad es como la informática, hay que "tocar y tocar" porque sin practicar no funciona la cosa. Vamos, te lo digo yo que soy "master" en electricidad; es decir, que no tengo ni idea pero me he montado varias cosillas y este año por fin voy a poner MI PRIMERA BOMBILLA led (con su portalámparas correspondiente) para el nacimiento.

¡Ánimo!



Un saludo.



PD: y que suba esta "biblia" de la iluminación, nunca mejor dicho en este foro.



Modificado por esninger 7/12/2011 12:41
A gilda le gusta esto.
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
24/9/2012 16:03



Pastorcillo

2379

Madrid



Ha pasado ya mucho tiempo, años, de la primera publicación de este post de Iluminación de escenas, que puede considerarse en general  vigente en su contenido. Pero las circunstancias han variado mucho, y en particular los equipos de iluminación, siempre dentro de las pequeñas potencias en que nos movemos los belenistas, por la irrupción de 3 temas distintos:

 Se adjunta aquí una actualización del catálogo de materiales asociados al post de Iluminación de escenas, que se actualiza según los tres temas descritos y añade un buen número de recomendaciones y direcciones para para la compra de estos materiales, su aplicación  y sus precios.

En particular, esta edición, va dirigida particularmente a todos aquellos foreros que no necesariamente tienen que ser ingenieros electrónicos, manitas,  similares o asimilados , y que se les pone cuesta arriba el empezar a pensar como iluminar tal o cual figura o escena. Y, además no comprenden nada de nada , dicen ellos mismos, de lo que otros contamos,  sin tener muchas veces en cuenta quién nos lee.

Es un intento, al menos, en este sentido.

Le seguirá otra actualización, la de la lista de Comercios belenistas de Madrid , dónde poder adquirir todos estos materiales y en general del conjunto de figuras, construcciones y materiales de todo tipo que necesitamos en algún momento u otro, para nuestra querida afición. Bien quisiera tener datos de todas las ciudades y pueblos de España, dónde también pueden adquirirse, pero no los tengo, ya que el trabajo sería ingente probablemente. Para paliar esta deficiencia la lista está trufada de direcciones WEBs dónde poder adquirirlos y, a veces, el único sitio dónde se pueden adquirir.

Una tercera entrega estará dedicada a una actualización del tema focos y foquitos para iluminación de figuras o escenas a pequeñas distancias, que, en gran parte ya he tratado últimamente en este foro, pero que entiendo estaría más asequible en este post.





Adjuntos
----------------
Adjuntos Catttlogo de Mtls Iuminacion escenas a 23 sep 2012.pdf (998KB - 2024 descargas)
Parte superior de la página Parte inferior de la página
puerto0408

El Puerto de Santa Maria
puerto0408
24/9/2012 19:51



El Puerto de Santa Maria
la bombilla de 5w abjunta en el pdf... esas van directamente a 220 o necesitan algun tranformador?
Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
24/9/2012 22:09



Pastorcillo

2379

Madrid

La bombilla de 5W en la 1ª página, en la ficha etiquetada como I-00 , va directamente a 220V.

Parte superior de la página Parte inferior de la página

Geni

2379
Madrid
Geni
25/9/2012 08:33



Pastorcillo

2379

Madrid

Adjunto el fichero  Comercios Belenistas de Madrid , como complemento a la actualización de la Lista de materiales de este post de Iluminación de escenas, si bien, como ya expuse, cubre la totalidad de elementos que un belenista necesita adquirir para la consecución de su querida afición.

Espero que sea útil, al menos a los Madrileños, y no dudo que también al resto de foreros por las Webs referenciadas.





Adjuntos
----------------
Adjuntos Comercios belenistas en Madrid - Rev 6.pdf (156KB - 1261 descargas)
A ahermar, Gabriel.G, LUISPO, Mario, Memen y miim les gusta esto.
Parte superior de la página Parte inferior de la página

Memen

España
