PINTADO DE LA NORIA DE SANGRE QUE VA A ESTAR EN CONTACTO CON EL AGUA

1.  LA VIGA SUJECIÓN EJE NORIA HORIZONTAL
2.  EL EJE NORIA HORIZONTAL
3.  LA NORIA HORIZONTAL
4.  EL MAYAL
5.   LA NORIA VERTICAL

Lo pinte de la siguiente manera:

Primero .- Para darle un aspecto vetusto a la madera, con un cepillo de alambre de púas duras, rasqué toda la madera para que quedaran hendiduras.

Segundo .-, Utilicé los siguientes productos:

• Negro betún judaico.
• Cera Alex incolora para todo tipo de madera.
• Polvos de talco.
• Aceite Teca.

  Tercero .- En la lata donde viene la cera Alex, eché unas gotas de betún de Judea con cuidado que no quedara muy oscura, un tono intermedio, y con una brocha plana mezclé el betún de Judea con la cera Alex y le di a toda la madera. Cuando transcurrió unos 15 o 20 minutos, aproximadamente, con la misma brocha le di a toda la superficie de madera utilizando polvos de talco hasta que, al contacto con los dedos, no manchara la madera.

  Cuarto .- Cuando la madera chupó bien el betún judaico, a las 24 horas aproximadamente, solamente a la noria vertical le di varias manos con aceite teca incoloro y dejé que chupara bien el aceite teca antes de ponerla en contacto con el agua.

  6.  LOS ARCADUCES

  Los pinté con pintura plástica hidralux al agua utilizando la técnica de claro oscuro y pincel seco; cuando secó la pintura le di dos manos con barniz (Dipistol ANTI-HUMEDAD IMPERMEABILIZANTE INCOLORO).

  7.  LA ARTESILLA

  La pinté con pintura plástica hidralux al agua utilizando la técnica de claro oscuro y pincel seco; cuando secó la pintura, le di varias manos con aceite teca incoloro y dejé que chupara bien el aceite antes de ponerla en contacto con el agua.

  8.  LA PILETA DONDE LA ARTESILLA VIERTE EL AGUA

  La pinté con pintura plástica hidralux al agua utilizando la técnica de claro oscuro y pincel seco; cuando secó la pintura, al interior de la pileta, le di dos manos con barniz (Dipistol ANTI-HUMEDAD IMPERMEABILIZANTE INCOLORO).

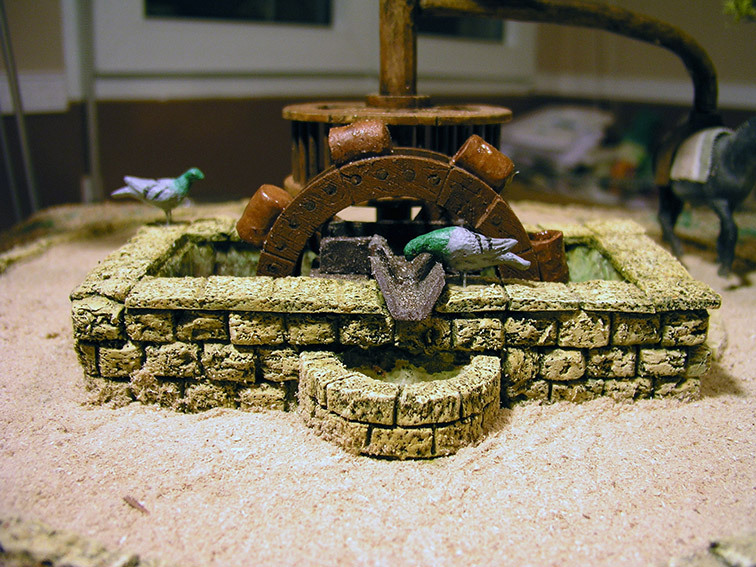

  Os pongo cuatro fotos de la noria para que veáis el resultado. Como podréis observar, la noria no ha sufrido deterioro ni deformación alguna.

  Un cordial saludo.


Verdaderamente una maravilla, da gusto contar en el foro con estos grandes maestros, muchas felicidades.
Nos podrias dar la medidas de la noria?. Es para con tu permiso poderla reprodicur en nuestros Belenes.

La noria es preciosa.

¿Te importaría darnos las medidas?

Un saludo

Hola Emore, la noria esta muy bien hecha y las fotos estan muy claras, las hemos guardado por si algun dia nos animamos a construir una, pero no sabemos que tipo de madera es la madera marina con la que dices que la has hecho. ¿Nos lo podrias aclarar? Gracias. Un saludo Manuel y Gracia.

  Un trabajo impecable Emilio.Gracias.

  Tengo dos preguntas:

1ª ¿Porque das a la artesilla aceite y no barniz?

2ª ¿De que estan hechos los arcaduces?

Hola Mannuel 1:

La madera marina es una madera contrachapada que ya viene preparada con unos productos para poder utilizarla en lugares húmedos; se utiliza en la construcción de embarcaciones. Un saludo.





Emore, yo te quiero hacer  varias preguntas :

1. ¿La noria tiene movimiento?
2. ¿En caso de girar, que rpm tiene el motor?
3. ¿La noria saca agua?
4. ¿Como realizaste el horcate que tiene puesto el burro?
5. ¿Si gira la noria como has sujetado o  pegado el borrico a la noria?

Modificado por emore 13/9/2006 14:10

JGOMEZ y Pedro Carrillo me han solicitado que exponga las medidas de la noria:
La noria está hecha para figuras de 19 cm; os pongo las medidas más representativas de la noria y, a partir de estas medidas reales y las de la foto, aplicando una regla de tres simple, podréis reproducir el resto de las medidas.
La foto número 1 la he sustituido por otra en la que he colocado una figura de 19 cm:

Noria vertical hecha con madera marina de 8 mm :

• Diámetro exterior 19 cm.
• Diámetro interior 15 cm.
• Anchura exterior 57 mm.

Noria horizontal hecha con madera marina de 8 mm :

• Diámetro exterior 18 cm.
• Diámetro interior 14 cm.
•  Anchura exterior 57 mm.

Brocal del pozo hecho con poliestireno extruído :

• Largo exterior 27 cm.
• Ancho exterior 13 cm.
• Altura  5 cm.

Arcaduces hechos con pasta DAS :

• Largo 46 mm.
• Grosor de la parte más gruesa 24 mm.

Columnas construidas con madera de pino de 3 x 3 cm. cubierta con piedras hechas de poliestireno extruído :

• Cuadrada de 5 x 5 cm.
• Altura 23.5 cm.

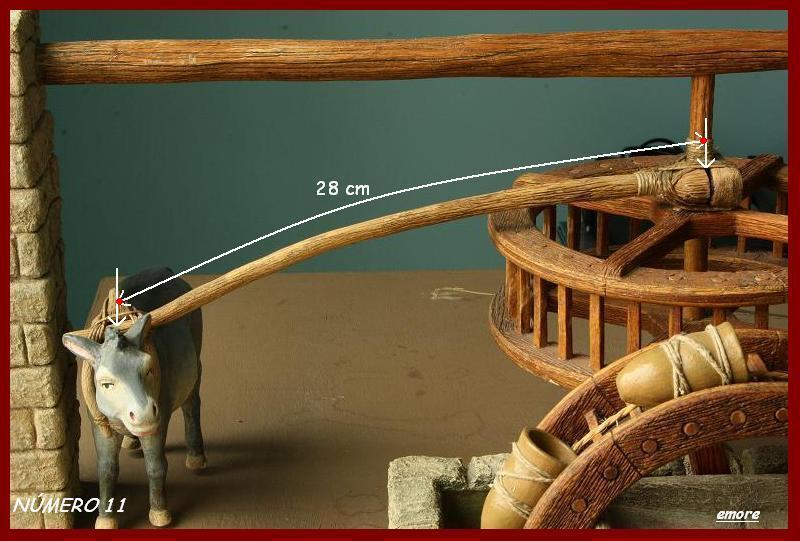

El mayal hecho con varilla de hierro de 6 mm de la que se vende con rosca para hacer tornillos, forrada con madera de balsa:

• Longitud 28 cm.
• Grosor en la parte más gruesa 10 mm.
• Grosor en la parte más delgada 7 mm.

Nota : el resto de la noria está hecha con madera de pino.

Un saludo.



Modificado por emore 13/9/2006 14:12

He recibido varios privados solicitándome que explicara como forré el MAYAL de la noria con la madera de balsa.

EL MAYAL LO FORRÉ DE LA SIGUIENTE MANERA:

Primero .- A la varilla de hierro de 6 mm con rosca le di la forma curva necesaria.

Segundo .- Corté dos tablas de madera de balsa de 6 mm a la longitud de la varilla de hierro de manera que dicha varilla quedara dentro de las tablas. Con un rotulador azul señalé en el interior de cada tabla la forma arqueada de dicha varilla.

Tercero .- En la parte de fuera de las tablas marqué con un rotulador de color rojo el lugar y la forma arqueada de la varilla de hierro para que, cuando pegara las dos tablas, supiera dónde está situada la citada varilla.

Cuarto .- En la parte interior de cada tabla donde marqué con el rotulador azul la forma arqueada de la varilla de hierro, hice con la Dremen un pequeño rebaje de 2 mm de profundidad y 4 mm de ancho, para que la varilla hiciera bien el ajuste sobre las dos tablas.

Coloqué la varilla de hierro sobre el rebaje que hice en las dos tablas con la Dremen.

Con una brocha le apliqué cola blanca al interior de las dos caras de las tablas.

Uní las dos tablas y las coloqué entre dos maderas de aglomerado de 16 mm, como si fuera un sandwich, e hice presión con 3 gatos (sargentos) hasta que quedaron totalmente unidas las dos tablas de balsa con la varilla de hierro en medio de ambas. Los gatos los quité una vez transcurrido 72 horas.

Quinto .- Partiendo de la marca que previamente señalé en la parte de fuera de las tablas con rotulador rojo, para saber dónde estaba situada la varilla, tracé dos líneas con rotulador de color azul, una a cada lado, con las siguientes medidas:

• Para la parte del MAYAL que va sujeta al eje de la noria horizontal, 5 mm. (el grosor del MAYAL en esta parte serían 10 mm).
• Para la parte del MAYAL que va sujeta al burro, 3.5 mm. (el grosor del MAYAL en esta parte serían 7 mm).

  Respetando siempre la curvatura realizada con el rotulador azul.

  Sexto .- Con el cútter rebajé la tabla y le fui dando forma al MAYAL. Cuando tenía la forma y el grosor deseado (10 y 7 mm), para darle más realismo y dejar una superficie irregular, le di con un cepillo de alambre para producirle hendiduras.

  NOTA

  En la parte del MAYAL que va sujeto al eje de la noria horizontal dejé sin cubrir de madera, aproximadamente, 5 mm de varilla para poder roscar la abrazadera que va sujeta al eje de la noria horizontal.

  La abrazadera la forré con este mismo procedimiento. Un cordial saludo.



Hola:
Estoy maravillado la noria una maravilla en todo su conjunto tanto como en su diseño como en su ejecución.

Y las aplicaciones de cómo pintarla fantástico, pienso que no será de mucha ayuda par y tendremos que tenerlo en cuenta para futuros trabajos.

Gracias un saludo de Califa

esta noria es una pasada feliciades por ello y gracias por conpartilo con todos los del foro

hola. soy de cadiz y no tengo ni idea de como ponerle el motor a la noria que tengo hecha desde el año pasado.

me gustaria saber como se calcula el número de usillos de cada rueda de la noria de sangre para que engrane bien

Hola Emore, todos los trabajos que he visto tuyos son fantasticos. Mi agradecimiento por enseñarnos tus obras y compartirlas con los demas. Gracias a ellas aprendemos un poco más.

Vellet1, te pongo una foto, creo que te puede ayudar a resolver el problema que planteas.

Un cordial saludo y FELIZ AÑO NUEVO.





Adjuntos
----------------
Dientes y Husillo Noria.jpg (76KB - 1136 descargas)

Con permiso de Emore adjunto el esquema que yo realicé para crear mi propia noria. Está hecho en Freehand MX pero he puesto copia en Paint.

Espero sirva de ayuda, pues ya están los radios calculados tanto para los husillos como para los dientes.

FELIZ AÑO





Adjuntos
----------------
NORIA.FH11 (170KB - 1039 descargas)

gracias

vellet1 tengo tu archivo preparado para mandarte. ¿tienes un e mail donde te lo pueda mandar? sino tendré que adjuntarlo en algún tema del foro. Dime cosas. Saludos

Javier (nonsei), en las fotos 7, 8, y 9, se ve perfectamente el eje de la noria vertical y el lugar donde descansa.

Tiene que tener la precaución de que dicho eje gire con suavidad untándole un poco de vaselina.

Un cordial saludo.

Adjuntos
----------------
6.- Noria emore.JPG (196KB - 1089 descargas)
7.- Noria emore.JPG (189KB - 609 descargas)
8.- Noria emore.JPG (125KB - 627 descargas)
9.- Noria emore.JPG (183KB - 690 descargas)

Amigo emilio,no sé como podré agradecerte tanta bondad y buen hacer, de verdad que eres el no va más y no lo digo en broma, mejor imposible.
No sé si algún día podré visitarte para agradecete tus buenas enseñanzas, pero si te digo qye si pasas por mi pueblo aqui me tienes para lo que necesites..Eres grande Emilio, muy grande en todos los sentidos...
Recibe un cordial y fuerte abrazo, amigo.
P.D. esto pasa a completar mi archivo, pues tengo todos tus trabajos archivados como oro en paño. jeje...

una maravilla

Só hoje vi este seu trabalho!!!! Está uma maravilha. Quem sabe um dia tento fazer algo parecido...
Gracias
Maria
http://gostodepresepios.blogspot.com/

como dicen por ahí "mola mazo", felicidades

tengo una pregunta
yo utilizo un motor cuyo eje es para métrica 3, es dificil encontrar una varilla roscada de esta métrica,
¿alguna idea para acoplar una varilla de métrica 4 o 6? gracias

Javier, ponle una tija ampliadora , la roscas sobre esa y ya esta, las hay para reducir y para aumentar.
Un saludo.

Hola emilio,cuantos dias tardaste en construir esta maravilla?Para mi es perfecta me deja sin palabras.....Enhorabuena y Gracias por compartirla con todos nosotros.

Eduardo (malvisa), Maria (mariadias), Ascensión (Chonita) y Javier (javierpiloto78) y Lluvia , gracias por vuestros comentarios.

Javier (nonsei), te pongo 7 fotos para que lo veas más claro.

Un cordial saludo para todos/as.

Adjuntos
----------------

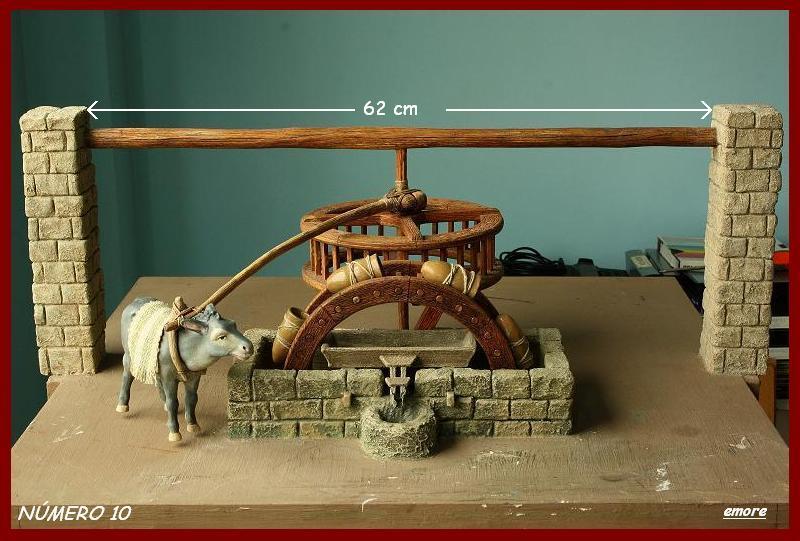

10.- Noria emore.JPG (94KB - 663 descargas)
11.- Noria emore.JPG (91KB - 619 descargas)

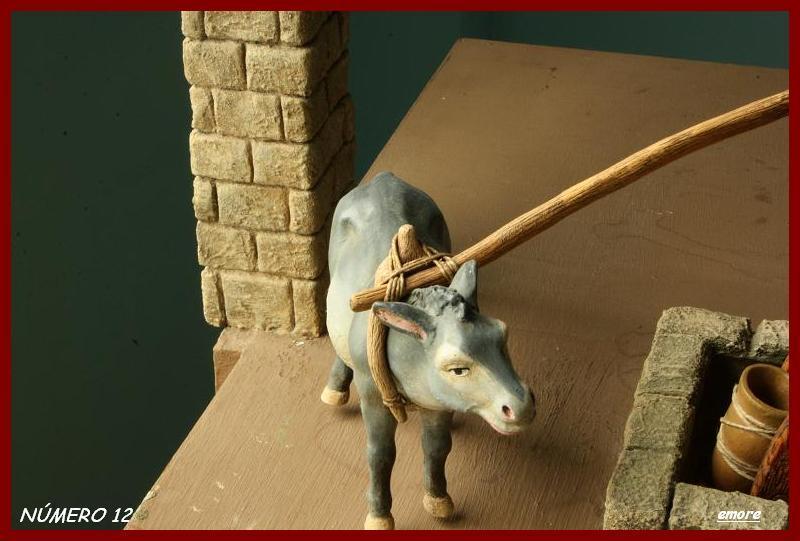

12.- Noria emore.JPG (75KB - 539 descargas)

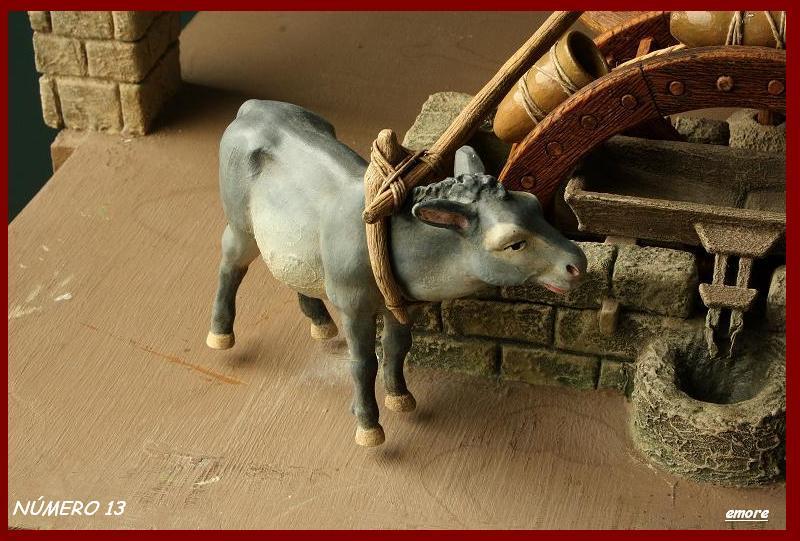

13.- Noria emore.JPG (105KB - 509 descargas)

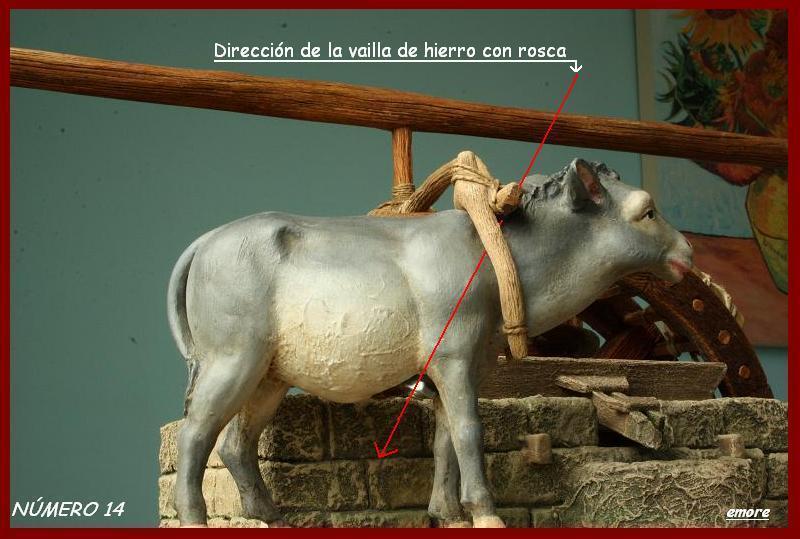

14.- Noria emore.JPG (84KB - 531 descargas)

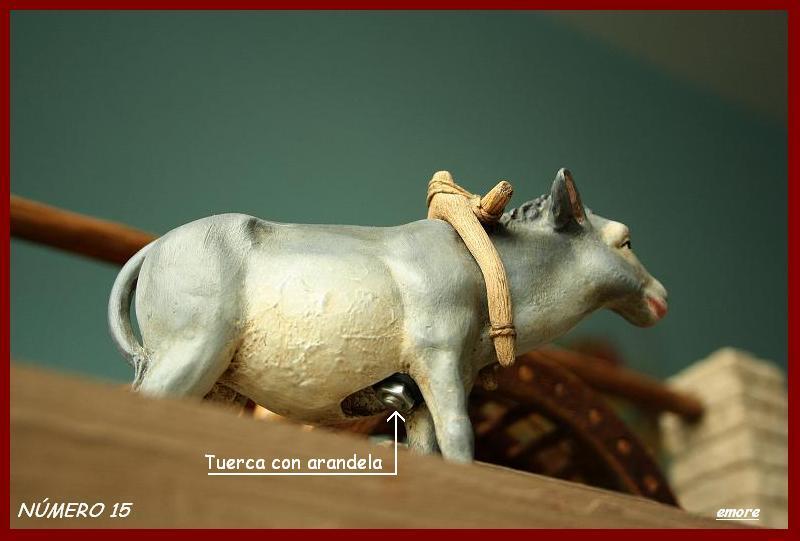

15.- Noria emore.JPG (60KB - 544 descargas)

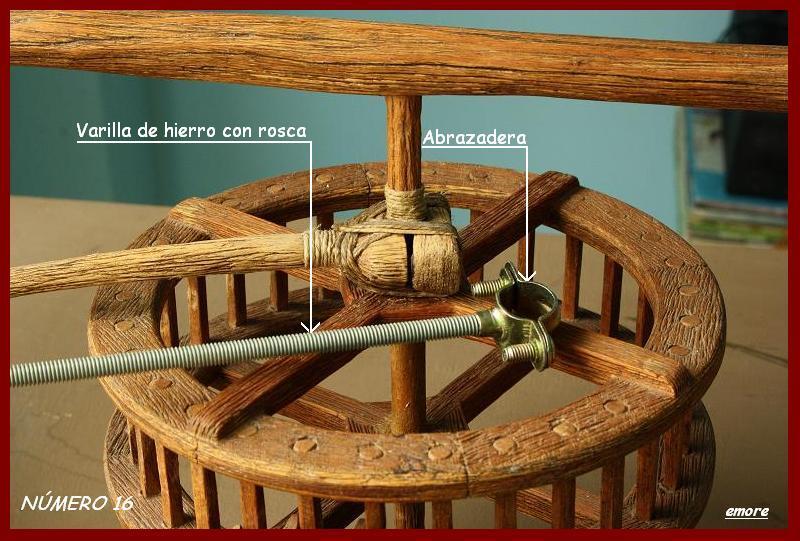

16.- Noria emore.JPG (107KB - 627 descargas)

Muchisimas gracias amigo Emilio, mejor imposible.
No sé como agradecerte tus enseñanzas asi como tu paciencia para aguantarnos, me pongo a tu entera disposición en lo que esté de mi mano, amigo Emilio.
Cuando lo tenga terminado lo mostraré para que me des el visto bueno. jejeje..
Recibe un cordial saludo..

El como respondes a las dudas de los belenistas es aun mas meritorio que tus magistrales trabajos.

Emilio ¿Has hecho algún paso a paso de la fabricación de esta Noria?

Ahora que lo pienso, perdón voy a buscar primero con el buscador y luego vuelvo a preguntar si no lo encuentro. Me encanta la Noria. Un saludo. Rafa

me reitero y me descubro ante no solo buen artesano, sino ilustrador y fotógrafo
se podría decir que esto es una clase magistral del siglo xxi, explicada y con fotos, "vamos no es multimedia porque no ha video"
gracias por compartir, por tu dedicación, y esfuerzo

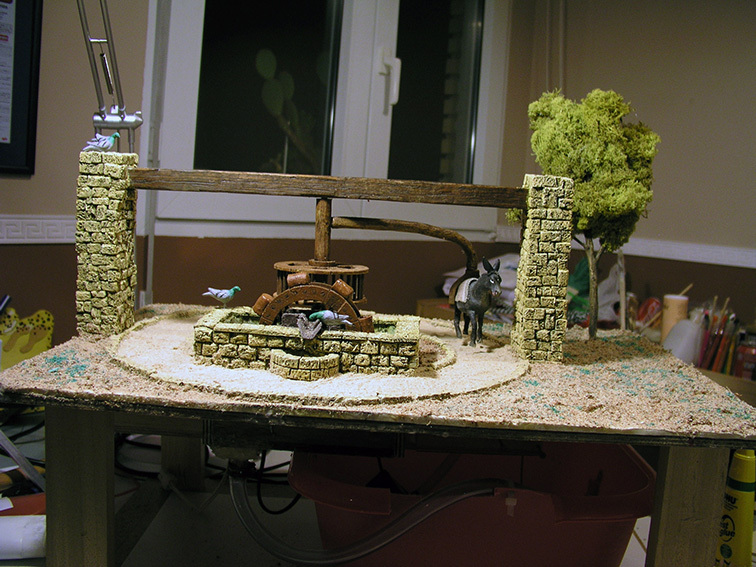

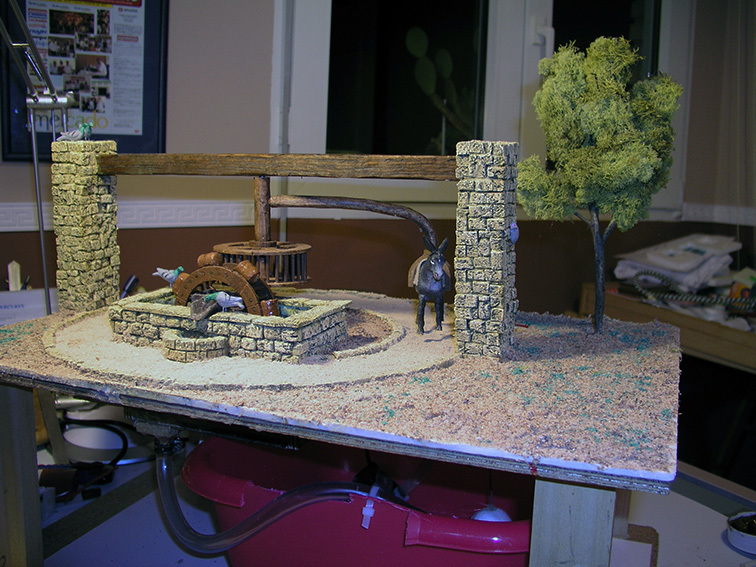

Como buen españolito, he terminado el trabajo justo a úlitma hora.
Es lo primero que mando al foro y sobre todo quiero dar las gracias a Emore, gran artista y un magnífico didacta, pues sus "paso a paso" son tan detallados que son un verdadero lujo para los principiantes como yo.
Siguiendo su manual, e improvisando algo de mi parte, he conseguido hacer esta noria para el belén de mi parroquia.
En mi trabajo hay una diferencia sustancial con el de Emore (además de faltar su arte, jejeje) yo he puesto un sistema de bomba y desague para que en reposo el pozo no tenga agua y así la madera no se vea tan afectada por la humedad.

Adjuntos
----------------

Buenas tardes Emilio, ante todo Feliz Navidad. Y después pedirle, si es posible, algunas medidas de la noria de sangre. Medida del eje de las dos norias, profundidad del pozo. Y una aclaración, con el agua que lleva el pozo es suficiente no?, porque el agua retorna al pozo por la pileta. Dime algo si estoy equivocado. Gracias de antemano.

José Antonio, perdona , no había visto este post hasta ahora.

No puedo darte lo que solicitas, la noria la tengo prestada a un amigo, cuando me la devuelva te pongo en fotografías todos los datos.

Un cordial saludo y Felices Fiestas .

Emilio, por lo que veo la artesilla esta construida con una madera mas fina (es tambien de tablero marino) Al variar las medida para adaptarla a figuras de 12cm, hay que variar el numero de radios de las dos norias en la parte proporcional ??.

Un cordial saludo

Como ya comenté en el pots anterior, la noria la tenía prestada a un amigo, y como ya me la ha devuelto, contesto a vuestras preguntas:

José Antonio (fornaco) , contesto a tus preguntas:

¿Medidas del eje de las dos norias?

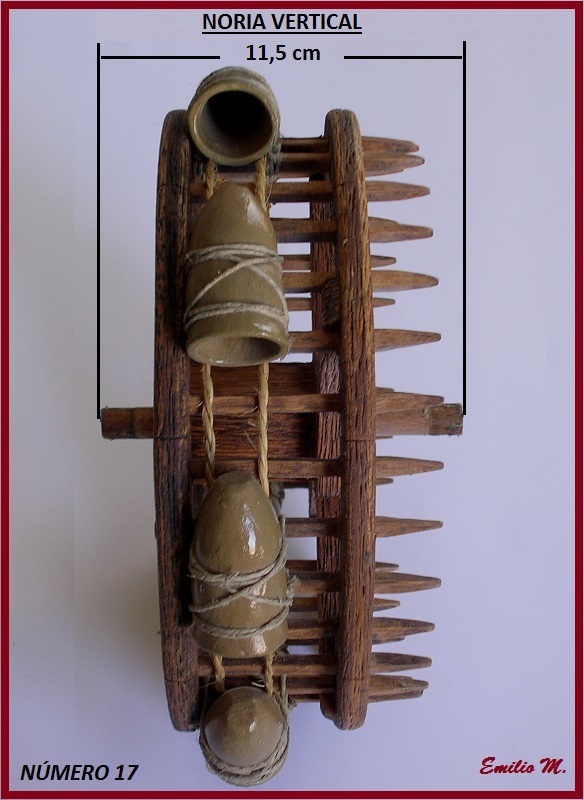

Medida del eje de la noria vertical . Fotografía número 17 .

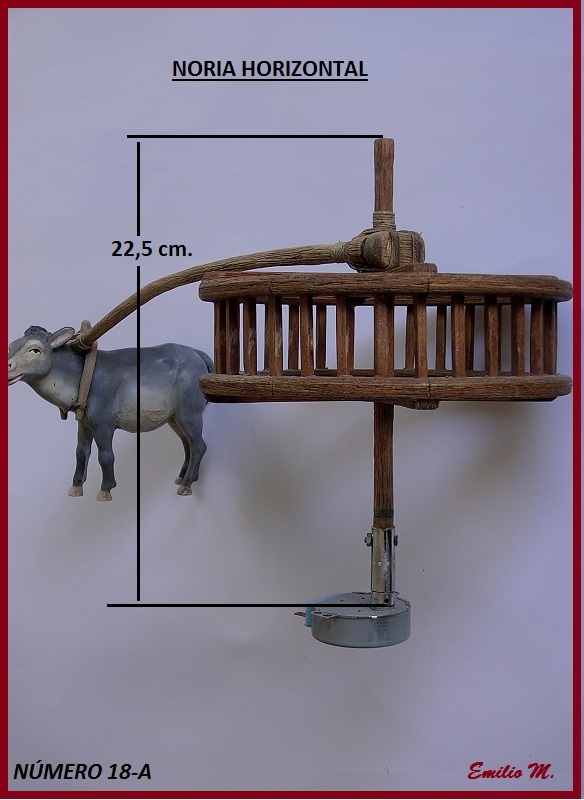

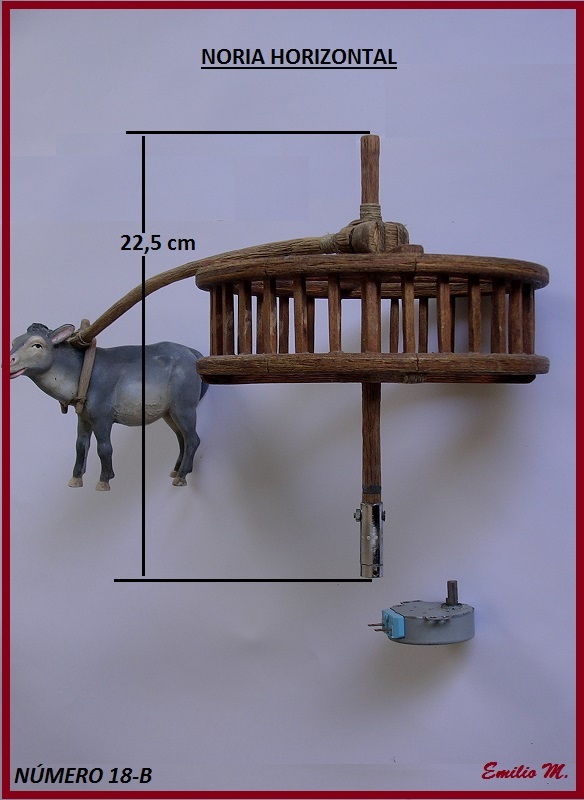

Medida del eje de la noria horizontal . Fotografías números 18-A y 18-B .

¿Profundidad del pozo?

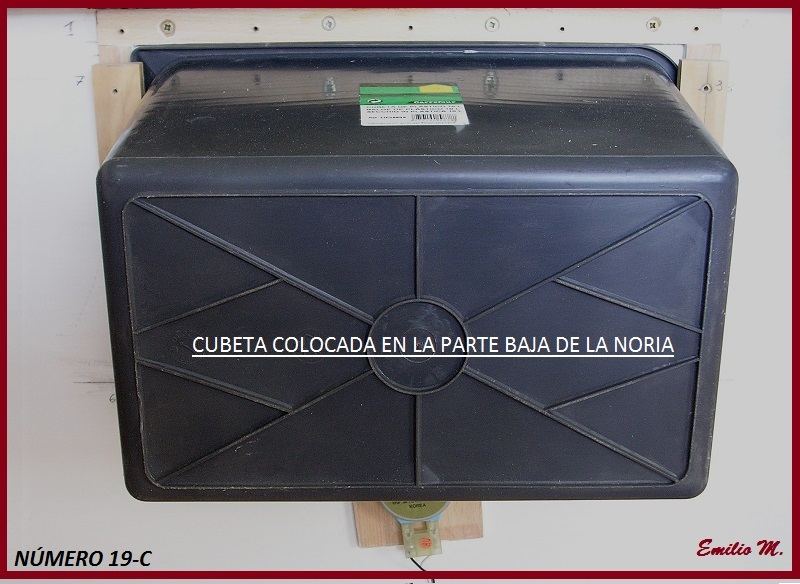

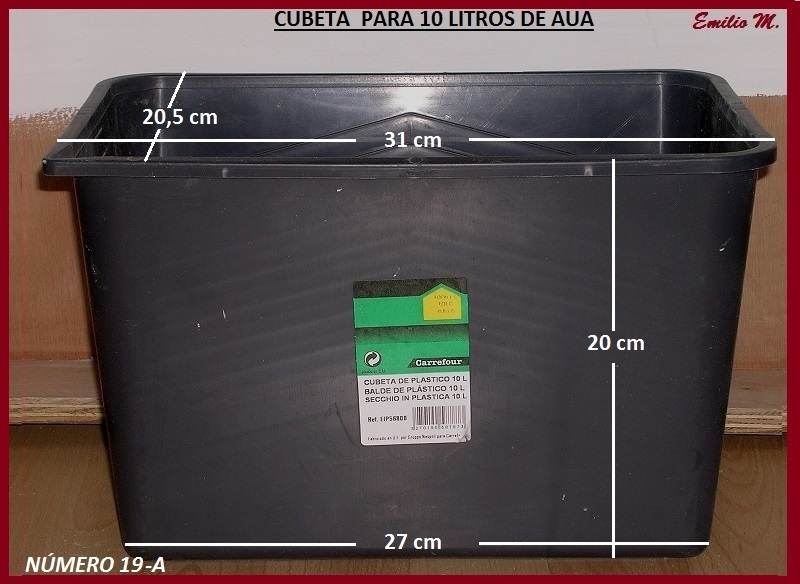

Para que haga de pozo, he utilizado una cubeta de plástico. Fotografías números 19-A, 19-B y 19-C .

¿El agua que lleva el pozo es suficiente?

El agua que contiene la cubeta que hace de pozo, es suficiente. El agua que cae a la artesilla (pileta) retorna a la cubeta, ya que se produce un circuito cerrado.

Un cordial saludo.

----------------------------------------------------------------------------------------------------------

Ángel (Daniya) , Contesto a tus preguntas:

¿La artesilla está construida con una madera más fina?

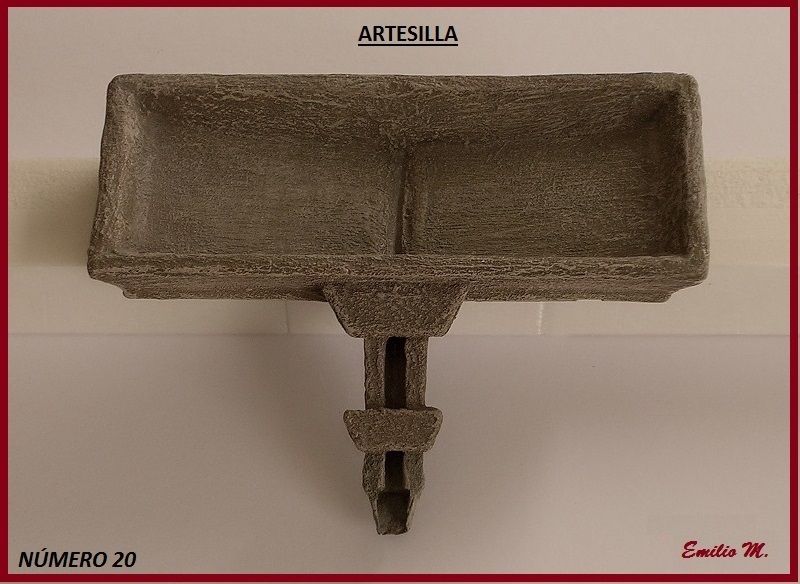

La artesilla, está construida con madera contrachapado de 3 mm. Fotografía número 20.

Una vez construida, la lijé con una lija para madera de grano grueso. A continuación hice lo siguiente:

1. Para sellar las uniones de las maderas que forman la Artesilla, al interior le di una capa de masilla para madera tono roble. Fotografía número 21 .
2. Cuando la masilla quedó totalmente seca, la pinté y la terminé de impermeabilizar dándole dos manos de barniz (Dipistol Anti-humedad Impermeabilizante incoloro).

¿Al variar las medida para adaptarla a figuras de 12cm, hay que variar el número de radios de las dos norias en la parte proporcional?

El número de radio no hay que variarlos, continúan siendo los mismos, lo que varía es el tamaño de dichos radios.

Un cordial saludo.

Adjuntos
----------------
17.- Noria vertical.JPG (151KB - 409 descargas)
18-A.- Noria horizontal.JPG (127KB - 454 descargas)
18-B.- Noria horizontal.JPG (121KB - 417 descargas)
19-A.- Cubeta.JPG (155KB - 380 descargas)

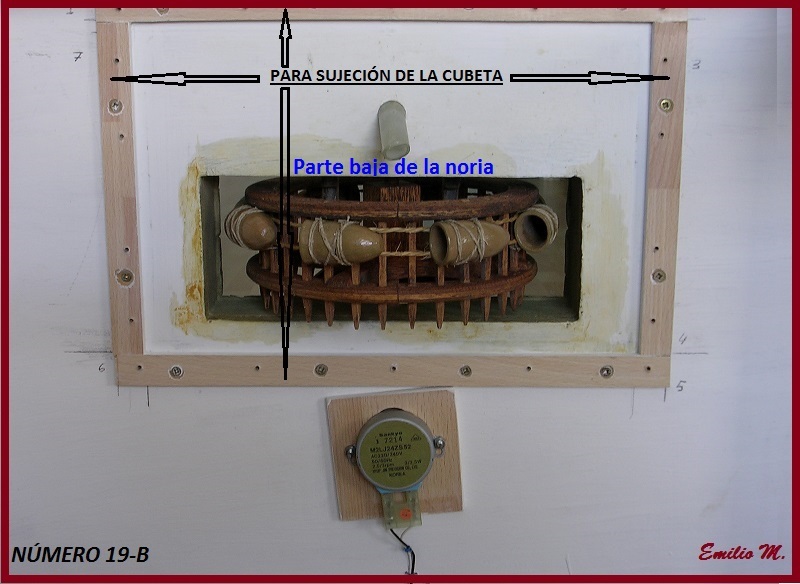

19-B.- Parte baja de la noria.JPG (130KB - 404 descargas)
19-C.- ColocaciiÃn de la cubeta.JPG (158KB - 384 descargas)
20.- Artesilla.JPG (150KB - 413 descargas)

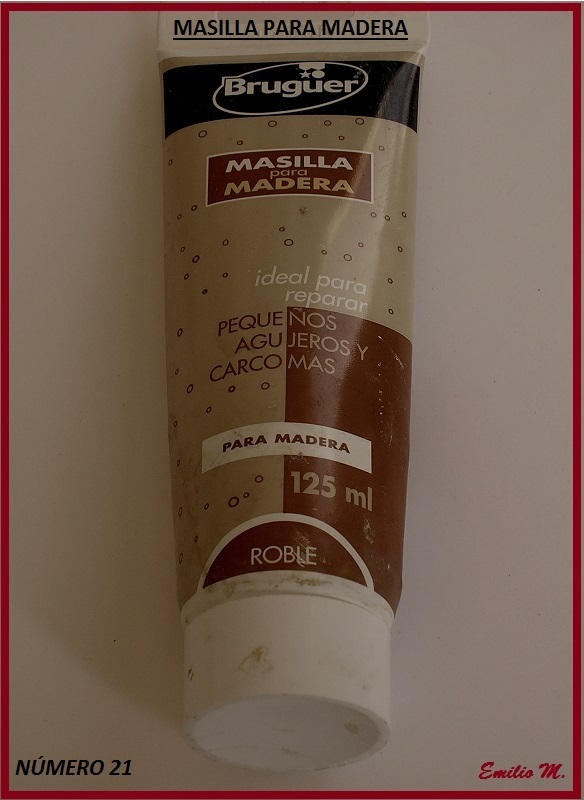

21.- Masilla para madera.JPG (124KB - 404 descargas)

Gracias Emilio, por tu respuestas. solo me queda decirte que cortar los radios cuadrados y redondear las puntas que van en las circunferencias de las norias es un gran trabajo. No se si hacerlas redondas con lo que la labor seria mas fácil, utilizando varillas de madera de esas que hay en bolsas.
Me imagino que tu la cortaste en barritas cuadraditas y después fuiste haciendo las puntas con la kremel

Saludos

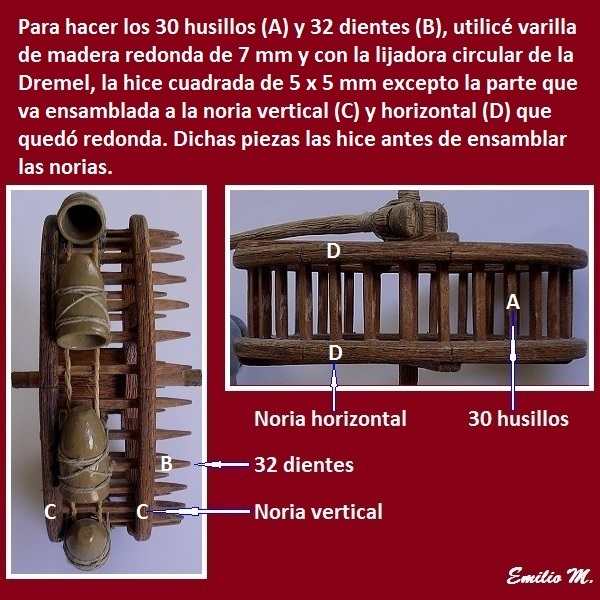

Ángel, en la foto número 22 que adjunto lo explico.

Un cordial saludo.

Adjuntos
----------------

Gracias Emilio me lo imagine que seria así

Ante todo mi mas calurosa enhorabuena,emore, si no existiera el belenismo usted sería el inventor.
Se que mi pregunta es demasiado tardía con respacto a su paso a paso,de hecho es de algunos años.
La razón no es otra que quiero imitar su noria, que no copiearla,lo cual sería imposible;no me veo yo capacitado para hacer un trabajo como el suyo; y viendo su paso a paso me surge una duda:
no salpica mucha agua al vaciarse los arcaduces en la artesa? y ótra que se me ocurre ahora mismo.Los arcaduces tienen hecho algun orificio en el fondo?
Sin otro particular:
reitero mi admiración por usted,y mi mas sentido agradecimiento por su generosidad.

Sobre mi pregunta de que si los arcaduces tiene algún orificio en el fondo viendo otra vez las fotos me doy cuenta de que no lo tienen, pero ¿sería mejor que lo tubieran,como es en la realidad? ¿o se verteria mas agua?

Yo no haría en el fondo de los arcaduces ningún orificio, como están vierten el agua sobre la artesilla perfectamente.

Un saludo.
