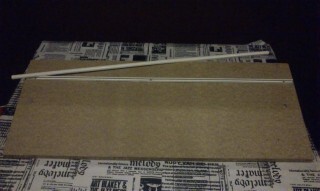

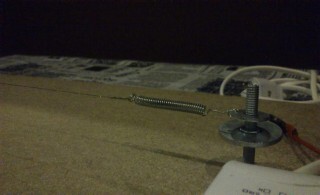

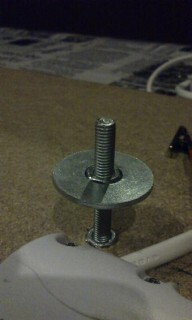

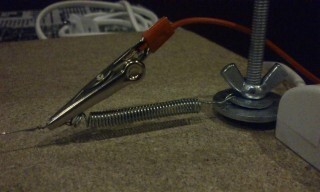

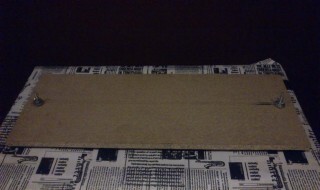

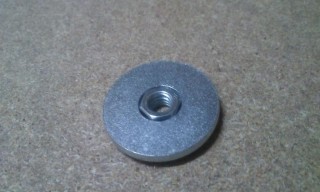

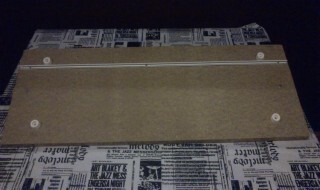

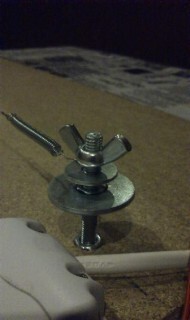

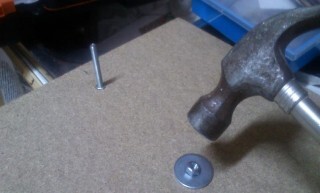

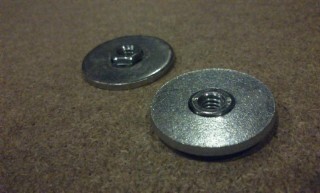

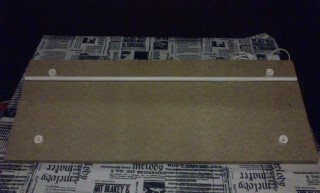

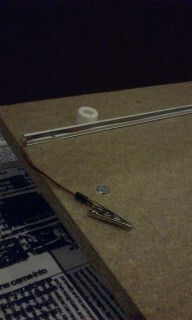

Hola a tod@s. quiero compartir con vosotros una de mis cortadoras de porex, creo que puede ser de ayuda para alguien. Un saludo

Muy bueno, sí señor. Me gusta mucho esta cortadora. Yo tengo una, que sirve tanto horizontal como vertical y siempre ando con las dichosas medidas para que el hilo este horizontal o vertical. Con tu permiso te cojo la idea. Saludos.

Muchas gracias por compartir con todos , esta explicado muy bien para el que quiera hacerse una cortadadora.

Gracias a los dos Manu69 y Alcazar, me alegro que os guste. Un saludo

Saludos

Esa cortadora tiene muy buena pinta, cuestión de imitarla, gracias por el aporte

Podrías decirme donde conseguir los muelles en Madrid, no los encuentro en ninguna ferreteria

Gracias anticipadas

jose Francisco, una duda , me podrias decir que tamaño de transformador usaste, he intentado hacer y no me ha funcionado, te agradeceria mucho tu ayuda. gracias hasta pronto.

Muy buena explicación, y felicidades por tu trabajo , me gusta

Hola Jolbus, perdona el retraso en responderte, ultimamente estoy muy liado con el trabajo y casi no he entrado en el foro, primero de todo darte las gracias por tus palabras, y respecto donde he conseguido los muelles ha sido en una ferreteria que esta en la calle Bravo Murillo esquina con Sor Angela de la Cruz en Madrid. Espero que te sea de ayuda. Un saludo

Gracias Josem. Un saludo

Hola Grey, perdona el retraso en contestarte, te envio una foto con los datos del transformador, espero que te sean utiles un saludo

Hola Jose Francisco, muy bien especificado el paso a paso, ¡¡me encanta!!, sencillo y ameno, muy didáctico, enhorabuena por tu trabajo, un abrazo desde Elche..

Gracias Johan por tu comentario. Un abrazo a Elche

Muchas gracias por su explicación amigo, ojala si se pudiera y no abusando de su confianza hiciera un vídeo par aclarar algunos detalles del proceso de fabricación, de antemano agradezco su atención
Un saludo desde Mexico D. F.

Hola Pacorom, gracias por tu comentario, intentare hacer un video de una que acabo de empezar por si te puede ser de ayuda, cuando lo tenga hecho te mando un privado para avisarte, Un saludo

Modificado por bob-trenzzas 27/3/2013 18:08

Hola Jose Francisco muy buena la explicación y bien como dice pacorom si subieras un vídeo donde se explicase aun mejor los pasos, seria de una gran ayuda. Saludos.

Hola Iscoco, gracias por tu comentario, el Video esta en proceso, en cuanto lo tenga lo subire. Un saludo

Fenomenal,herramienta necesaria,enhorabuena y gracias por aportar.saludos.

Hola Baxterbordo, gracias por tu comentario. Un saludo

hola, me gusta mucho su sencilla mthod caliente del cutter.Can le dices ne desde donde adquirió el transformador en Madrid? Voy a estar en Madrid el próximo Lunes. Así que tal vez puede comprar uno. Gracias y saludos de malta

lo siento por google translaeion, quiero decir que yo iré y comprar el tfansformer.

Interesante!! hoy mismo me estaba planteando precisamente como construir una cortadora sencilla en horizontal para laminar planchas grandes ^^Gracias por el aporte!!

Hola Border, gracias por tu comentario, el transformador lo puedes comprar en cualquier tienda de componentes electricos, yo los compre en la calle Atocha,Nº 91 la tienda se llama "Electrika" y me costo unos 16.00€, pero ya te digo que lo puedes encontrar en cualquier tienda de electricidad.
Es mas si por un casual vas a comprarlo a la calle Atocha, si quiere te invito a que conozcas nuestra asociacion de Belenistas que esta justamente al lado de esta tienda, la direccion te la mando por un privado. Un saludo

Hola Juanitobanana79, gracias por tu comentario, si tienes alguna duda preguntame que estare encantado de poder ayudarte. Un saludo

Gracias por su respuesta.Voy a intentar ir tienda el lunes si tengo tiempo libre, está lejos de donde yo se alojará.Gracias por su amable invitación a su asociación, pero no estaré solo, en mi próxima visita lo contactará pronto, saludos, Joe

Gracias a ti Border. Un saludo

Una pregunta: me he hecho la cortadora, pero el transformador que tengo no llega a calentar lo suficiente el hilo (mide unos 60 cm). ¿Cúanto mide tu hilo y de cúantos watios es tu transformador? Gracias!!

Hola juanitobanana79, el hilo que yo he utilizado mide 70 Cm. y de 0,05, el transformador que le he puesto es un transformador electronico de 35-105W a 220V,
si ves que no calienta lo suficiente, aunque este sistema el corte es muy lento, es poner un transformador de los que se utiliza para los ordenadores portatiles que la salida es de 24W no de 12 como el otro, antes de cambiar de transformador, cambia el cableado que tienes puesto, por otro que sea un poquito mas grueso, no es ninguna tonteria, ya me contaras. Un saludo

Que despago...hoy he ido a comprar un transformador para mi cortadora, y no lo encontraba en ningun sitio de estas caracteristicas... al final en una tienda de electrónica he comprado una fuente de alimentacion de pc portatil, de 12 voltios y 6 amperios, pero solo me calienta unos 30 cm de hilo y yo queria calentar 60 cm de hilo para poder pasar las planchas enteras de lado a lado.... Lo peor es que me han sableado 28 euros por la fuente de alimentación y en Ebay las he visto a 8 euros e incluso de 12 voltios 10 amperios a 17 euros :S

Hola Juanitobanana79, muy cara la fuente de alimentación, yo las compro por 6 o 7 euros en una tienda que se dedica a vender componentes de ordenador de segunda mano en la zona de Tetuán Plaza Castilla.
Porque no subes una foto de tu cortadora y te digo se veo alguna cosa por la cual solo caliente esos 30 Cm que tú dices.
Hay gente que coloca el cable de corriente en los tornillos, y se le va mucha potencia por eso, no sé si será tu caso, otra de las cosas era que cambiases el cable que tienes actualmente siempre que sea un cable de sección fina, si no es así déjalo. Espero tu respuesta y así haber si solucionamos tu problemilla. Un saludo

El hilo de nicrom que tengo ahora es el que venia con la cortadora proxxon que es de 0,20 mm de diámetro. Los cables de salida del transformador los pongo directamente enganchados al hilo de nicrom con unas pinzas de cocodrilo. Para no perder potencia tambien he puesto el hilo sujeto y tensado en dos piezas que he cortado de baquelita (en vez de las arandelas perforadas que has usado tu), de esta forma el hilo queda aislado totalmente y la electricidad no baja por los tornillos. Los cables de salida del transformador al hilo son cables de grueso normal (es cable paralelo del que se utiliza para electricidad domestica, montaje de lámparas, etc) Si acaso los puedo acortar, porque miden 1,5 metros... ¿crees que subiendo de voltios de 12 a 24 se solucionaría el problema y acortando los cables de salida del transformador al hilo de nicrom se solucionará el problema?

Mira, te pongo fotos. No obstante acabo de ir ahora a la tienda de nuevo y se lo he explicado al chico (le he dicho mas o menos las características de tu transformador de OSRAM) y me lo ha cambiado por otro transformador muy similar al tuyo (adjunto foto también). Cuando llegue a casa mediodía lo pruebo y te comento a ver que tal (cruzo los dedos...)

Hola Juanito, muy buena idea lo de la baquelita, es una manera de no perder W. por los tornillos, intenta lo de acortar cable, aunque no sé si tendrá algo que ver la largura de este, y respecto lo de subir de W. puede sea la solución, al tener más potencia se calentara mas el hilo, sé que no te saco de dudas, pero es cuestión de ir probando, otra cosa que puedes hacer es cambiar el hilo de nicron, que sea de otra sección diferente al que tienes, yo tengo varios grueso y uno de ellos cuando le pongo no se calienta, sin embargo los otros dos no me dan ningún problema.
Si tienes por casa un secador de pelo viejo, quítale la resistencia, la estiras bien y prueba haber que es lo que pasa, cuéntame como va la cosa y si se me ocurre algo te lo mando, siento no poder ser de más ayuda, pero yo creo toqueteando aquí y allá tiene que funcionar por narices.
Un saludo

Pues nada... He probada con el transformador nuevo, parecido al tuyo en cuanto a características, y más de lo mismo: No se calienta si no es a una distancia de unos 20 o 30 cm...Que desesperación!! Creo que va a ser cosa del hilo de nicrom, seguramente. He comprado por internet uno de 0,3 mm de diámetro, a ver si hay mas suerte, También voy a ver a quien puedo levantarle el secador en para destriparlo ^^Ya te contaré si consigo algún progreso.

Ok Juan espero que lo soluciones lo antes posible. Un saludo

Hoy me ha llegado una fuente de alimentación nueva que he comprado de 24V, 15A y 360W. Creo que es de las mismas características que la que usó Lola Temprado en su maquinón. Espero que ahora no será por falta de potencia ^^ En cuanto la pruebe te comento si he conseguido calentar el hilo en toda su longitud o si me ha explotado todo en la cara XDDD

Vale: pues ya la he probado y... FUNCIONA!! (era cuestión de potencia) ^^ He aquí una foto de la super fuente de alimentación (que por cierto me ha salido baratísima).

Hola Juan, muy chula la F d A tiene muy buena pinta, me alegro de que lo hayas solucionado, Un saludo

La fuente de alimentación es un pasote!! funciona estupendamente: tiene tres salidas de 24V y ademas lleva su propia unidad de refrigeración que se conecta sola si alcanza cierta temperatura. Lo mejor de todo es que en comparación con lo que he visto por ahi me ha costado muy baratita ^^

Con tu idea construí cortadora Horizontal y vertical
Gracias

Hola P Turani, me ha gustado mucho tu idea de las dos versiones en una, sobre todo me gusta el brazo de la vertical, que a la hora de tensar el Nicron no te dará ningún problema, ya que no tiene ningún movimiento y no como la mía, enhorabuena y con tu permiso hare unos pequeños cambios para mejorar la mía. Gracias, un saludo
